SR-3

Общие сведения

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

B: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, обязательно отсоедините про-
вод массы от аккумуляторной батареи. Во из-
бежание удаления содержимого памяти, перед
заменой радиоприемника, блока управления и
других устройств, снабженных функцией памя-
ти, запишите содержимое памяти до отсоеди-
нения провода массы от аккумулятора.
• Соберите детали в порядке, обратном раз-
борке, если не указан иной способ.
• Отрегулируйте детали в соответствии с тех-
ническими требованиями, приведенными в ру-
ководстве.
• Во время сборки необходимо надежно за-
креплять разъемы и шланги.
• После сборки убедитесь в том, что функцио-
нальные элементы работают без помех.

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕ-
НИЯ

НАЗВАНИЕ

ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения со-
противления и напряжения.

SR-4

Система управления люком

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

2. Система управления люком

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-292, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система управления люком.>

B: ПРОВЕРКА

Признак неисправности

Порядок проверки

Протечка воды

1. Проверьте качество уплотнения панели крыши и стеклянного люка.
2. Проверьте, не засорилась ли дренажная трубка.
3. Проверьте плотность прилегания уплотнения рамы люка к кузову.

Шум ветра

1. Проверьте, не увеличен ли зазор между стеклянным люком и пане-
лью крыши.
2. Проверьте, не увеличен ли зазор между солнцезащитной шторкой и
внутренней отделкой крыши.

Чрезмерный шум электродвигателя

1. Проверьте, не ослабли ли крепежные винты электродвигателя.
2. Проверьте шестерни и подшипники на предмет износа.
3. Проверьте тросик на предмет износа.
4. Проверьте трубку тросика на предмет деформации.

Сбои в работе люка
(Электродвигатель работает нормально.)

1. Проверьте рамку люка на наличие посторонних частиц.
2. Проверьте правильность установки рамки люка.
3. Проверьте, не мешают ли узлы и детали друг другу.
4. Проверьте ползун тросика на предмет прихватывания.
5. Проверьте правильность установки тросика.
6. Проверьте правильность затяжки регулировочной гайки муфты.

Электродвигатель не вращается или враща-
ется с перебоями.

1. Проверьте, не перегорел ли предохранитель.
2. Проверьте, нормально ли работает переключатель.
3. Проверьте соответствие напряжения на клеммах электродвигателя
нормативной величине.
4. Проверьте, нормально ли работает реле.
5. Проверьте надежность цепи массы.
6. Проверьте жгут проводов на наличие разрыва в цепи или короткого
замыкания, а клеммы на предмет ненадежности соединения.
7. Проверьте, нормально ли работает концевой выключатель.

SR-5

Стеклянный люк

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

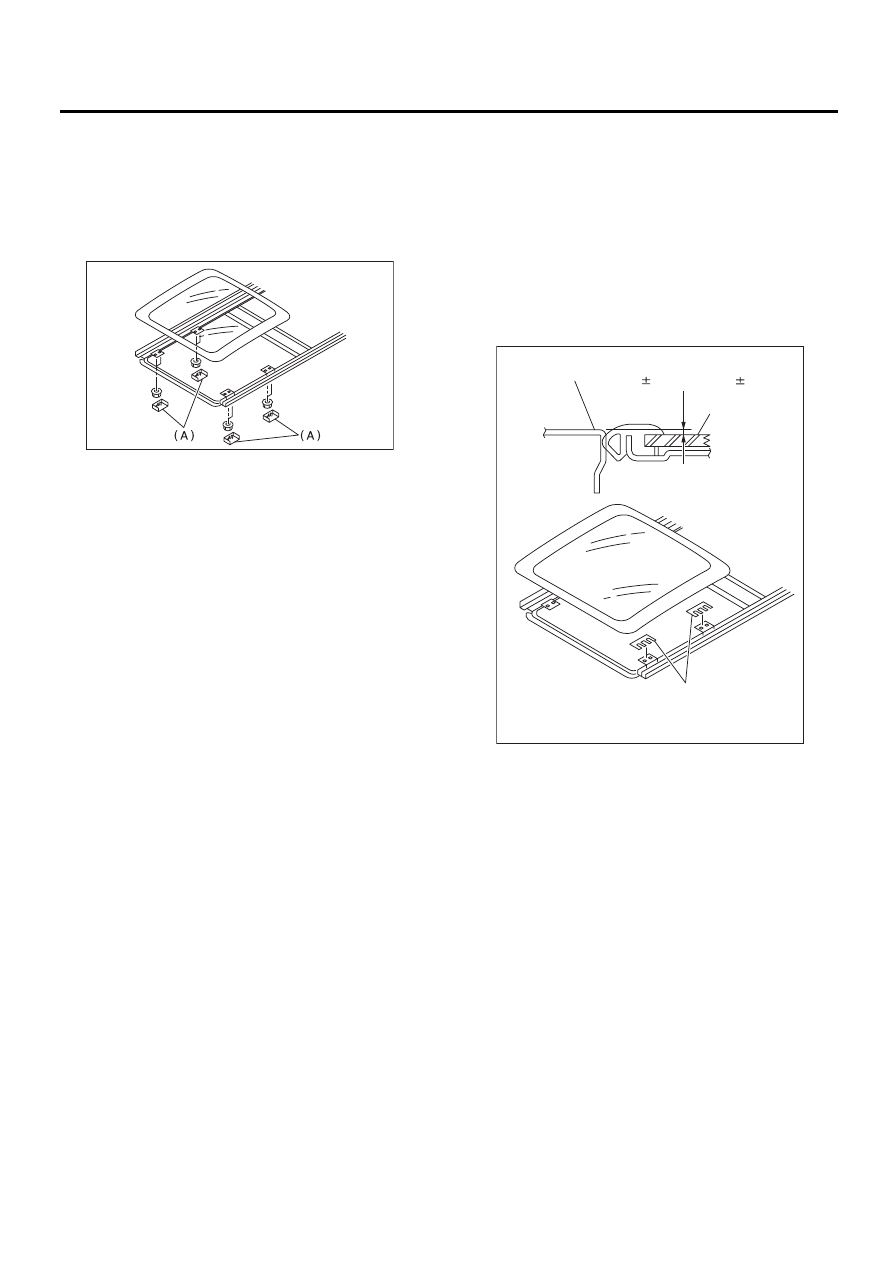

3. Стеклянный люк

A: СНЯТИЕ

1) Полностью закройте стеклянный люк, затем
откройте солнцезащитную шторку.
2) Снимите четыре накладки (A), затем отвер-
ните восемь гаек.

3) Осторожно снимите стеклянный люк.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: РЕГУЛИРОВКА

Отрегулируйте высоту между стеклянным лю-
ком и панелью крыши.
Ослабьте гайки стеклянного люка,  затем отре-
гулируйте высоту, добавляя (максимум четыре)
или убирая (минимум ни одной) прокладки
(обычно две), которые вставляются между
стеклянным люком и панелью крыши.

Разница по высоте между стеклянным лю-
ком и панелью крыши:

2,0

±

1,0 мм (0,079

±

0,039 дюйма)

SR-00002

(A) Прокладка

(B) Стеклянный люк

(C) Панель крыши

SR-00003

2.0    1.0 mm (0.079    0.039 in)

(B)

(C)

(A)

SR-6

Узел люка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

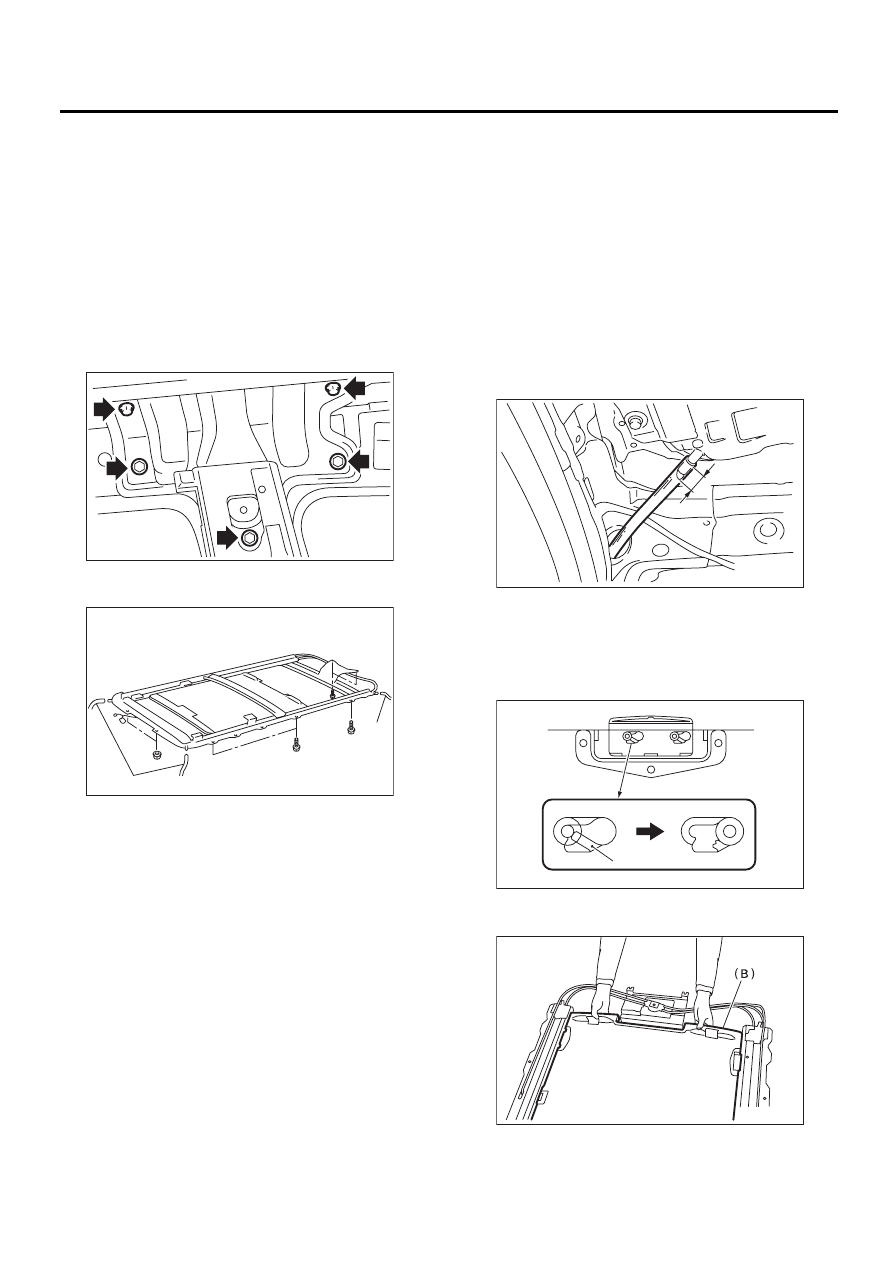

4. Узел люка

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку крыши. <См.
EI-48, СНЯТИЕ, Внутренняя отделка крышки.>
3) Снимите стеклянный люк. <См. SR-5, СНЯ-
ТИЕ, Стеклянный люк.>
4) Отсоедините четыре дренажные трубки (A)
от рамки люка.
5) Отсоедините разъем жгута проводов люка.
6) Отверните болты, затем снимите кронштейн
рамки.

7) Отверните гайки и болты и снимите рамку
люка.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить изоляцию жгута проводов.

ПРИМЕЧАНИЕ:
• Убедитесь в том, что разъем жгута проводов
подсоединен.
• При установке дренажной трубки, надежно
вставьте ее в дренажный патрубок.

Длина А:

15 мм (0,59 дюйма) или более

C: РАЗБОРКА

1) Снимите рамку люка.
2) Срежьте зажимную лапку (A) солнцезащит-
ной шторки в передней части справа.
3) Снимите правый передний ползун.

4) Вытяните солнцезащитную шторку (B) из
рамки люка.

SR-00014

SR-00015

(A)

(A)

SR-00005

A

SR-00006

(A)

SR-00007
