SL-39

Модуль двойного замка

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

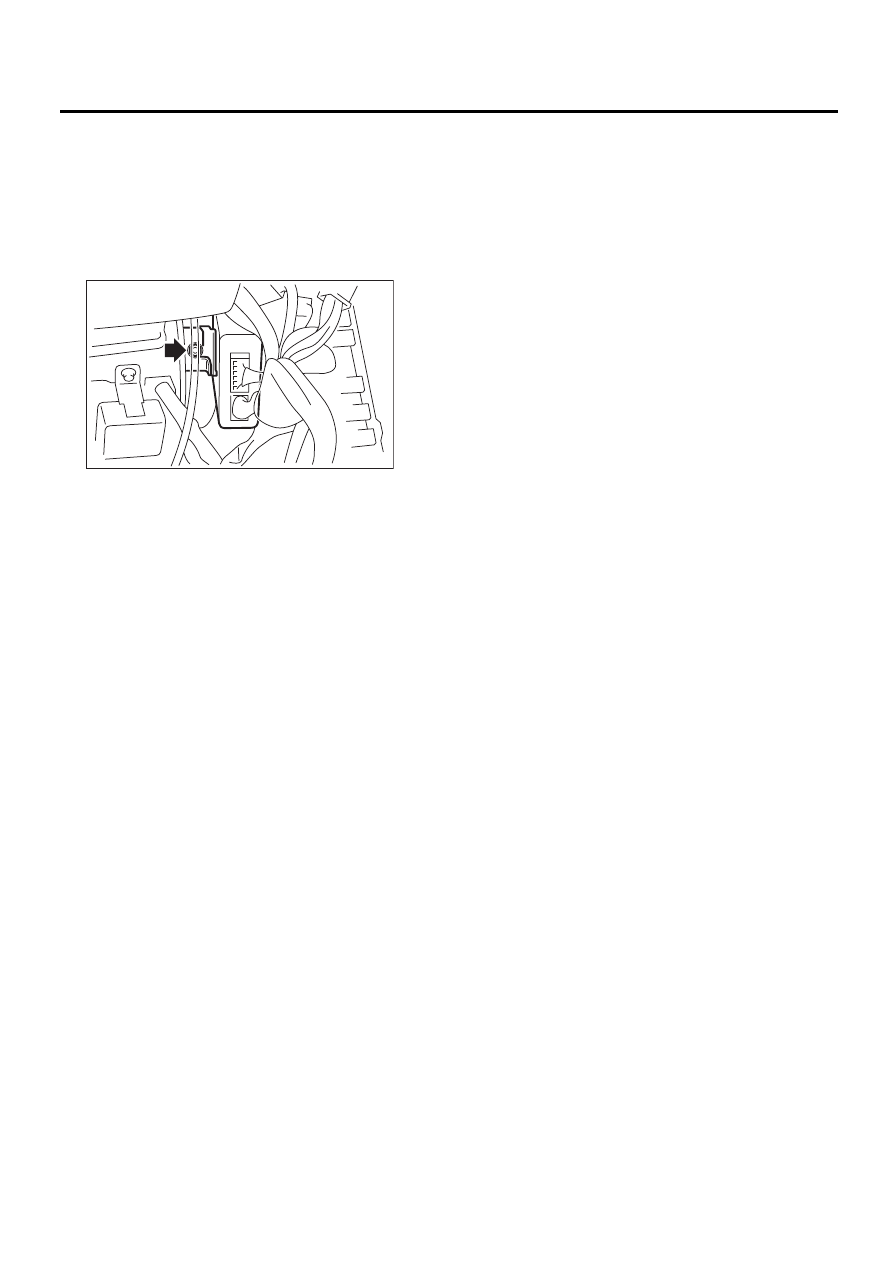

22.Модуль двойного замка

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Узел панели приборов.>
3) Отверните гайку, отсоедините разъем, за-
тем снимите блок двойного замка.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

SL-00064

SL-40

Пульт дистанционного управления

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

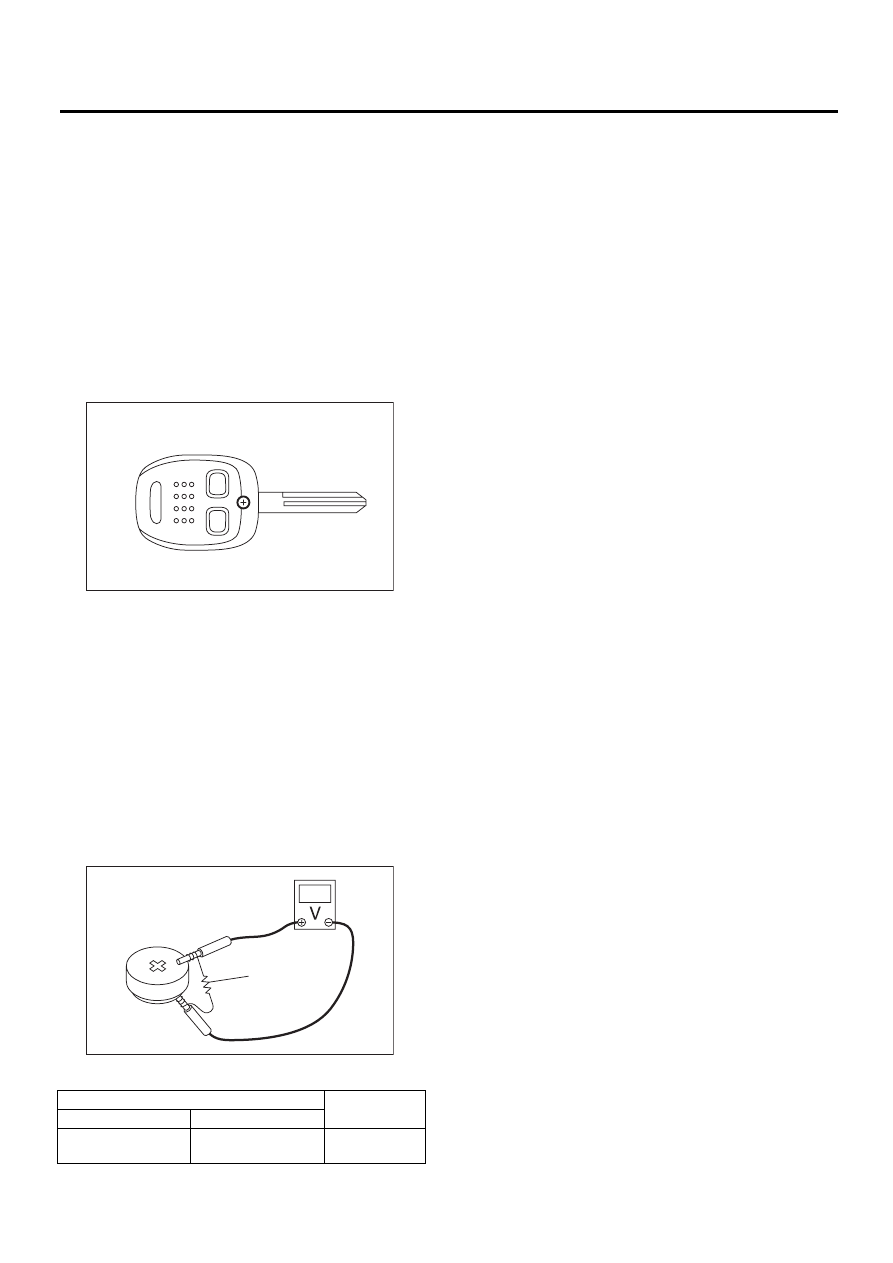

23.Пульт дистанционного

управления

A: РАЗБОРКА

Извлеките батарею из пульта дистанционного
управления.

ПРИМЕЧАНИЕ:
Чтобы предотвратить повреждение печатной
платы пульта дистанционного управления ста-
тическим электричеством, перед разборкой
пульта дистанционного управления прикосни-
тесь рукой к любой стальной поверхности в
здании, чтобы разрядить статическое электри-
чество, накопившееся на теле или одежде.

B: СБОРКА

Производите сборку в порядке, обратном по-
рядку разборки.

C: ПРОВЕРКА

1. БАТАРЕЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Измерьте напряжение между положительной
клеммой (+) и отрицательной клеммой (-) бата-
реи.

ПРИМЕЧАНИЕ:
Во время измерения батарея разряжается. Про-
изведите измерение в течение 5 секунд.

В случае неисправности замените батарею. (Ус-
танавливайте батарею CR1620 или эквивалент.)

D: ЗАМЕНА

1. РЕГИСТРАЦИЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
• Для каждого автомобиля может быть заре-
гистрировано максимум три пульта дистанци-
онного управления.
• Заменяя пульт дистанционного управления
(ключ), необходимо провести регистрацию сис-
темы иммобилайзера.
1) Снимите отделку порога со стороны водите-
ля, затем подсоедините разъем регистрации в
нижней части передней стойки.
2) Отпустите защелку замка двери.
3) Чтобы произвести регистрацию при пере-
ключателе блокировки дверей в положении
UNLOCK (отперто), дважды нажмите любую
кнопку пульта дистанционного управления.
4) Замок двери начнет автоматически выпол-
нять последовательность операций LOCK (за-
пирание) и UNLOCK (отпирание). Это свиде-
тельствует о том, что регистрация первого пуль-
та дистанционного управления завершена.
5) Повторите операции 3) и 4), чтобы зарегист-
рировать второй и третий пульт дистанционно-
го управления.
6) Завершив регистрацию всех пультов, отсо-
едините разъем регистрации. Проверьте рабо-
ту замка двери при помощи вновь зарегистри-
рованного пульта дистанционного управления,
затем установите отделку порога со стороны
водителя.

(A) Сопротивление (300 Ом)

Клеммы тестера

Нормативное

значение

(+)

(–)

Положительная

клемма (+) батареи

Отрицательная

клемма (–) батареи

2,5 — 3,0 В

SL-00065

SL-00066

(A)

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

SR

Страница

1.

Общие сведения .......................................................................................2

2.

Система управления люком  ...................................................................4

3.

Стеклянный люк  ......................................................................................5

4.

Узел люка  .................................................................................................6

5.

Электродвигатель люка ..........................................................................8

6.

Переключатель управления люком  .......................................................9

SR-2

Общие сведения

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

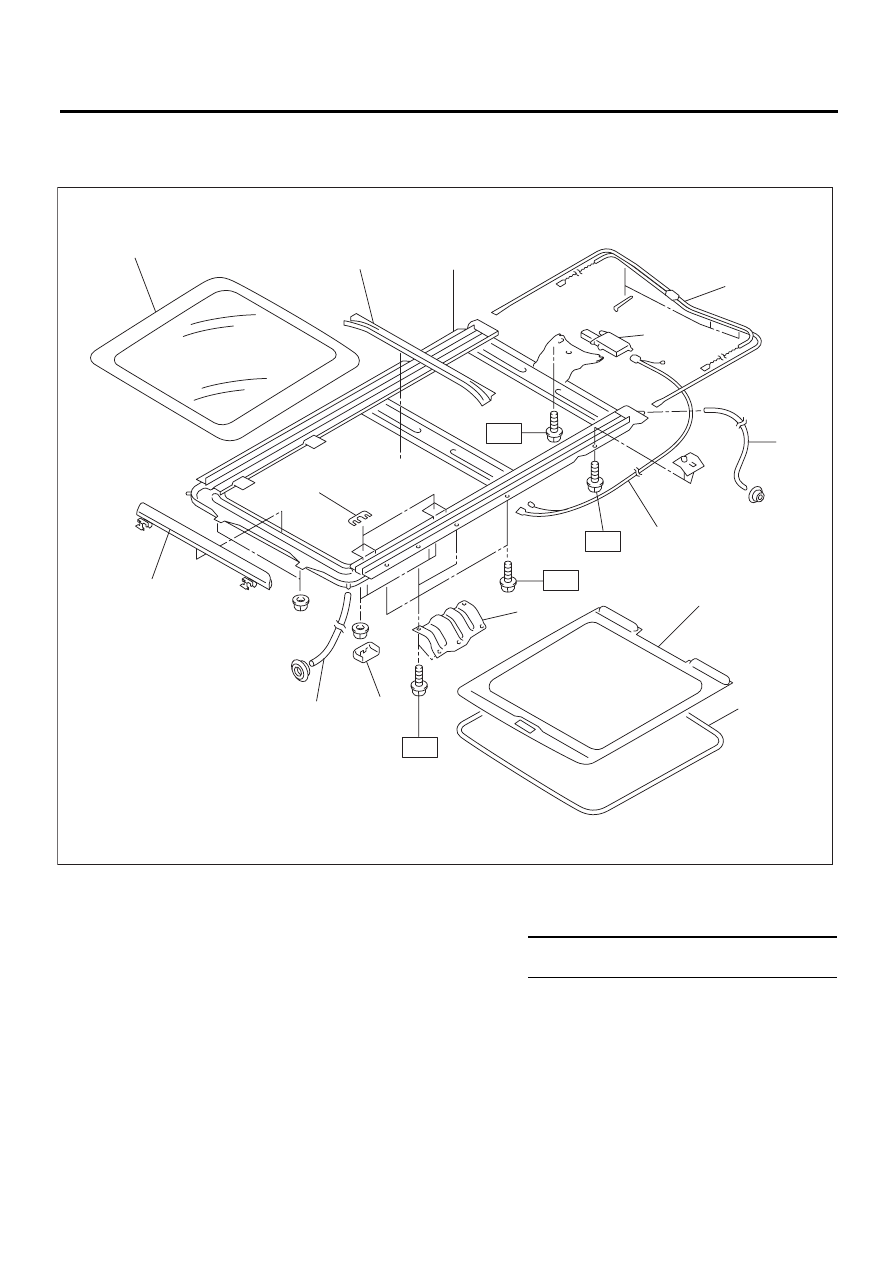

1. Общие сведения

A: УЗЕЛ

(1)

Стеклянный люк

(7)

Жгут проводов

(12)

Дефлектор

(2)

Узел заднего дренажного лотка

(8)

Солнцезащитная шторка

(13)

Прокладка

(3)

Рама люка

(9)

Декоративная накладка





(4)

Электродвигатель люка

(10) Кронштейн рамки

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(5)

Узел привода

(11) Накладка

T: 7,4 (0,75, 5,4)

(6)

Дренажная трубка





SR-00131

T

T

T

T

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(12)

(13)

(11)

(6)

(10)

(8)

(9)
