EI-5

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

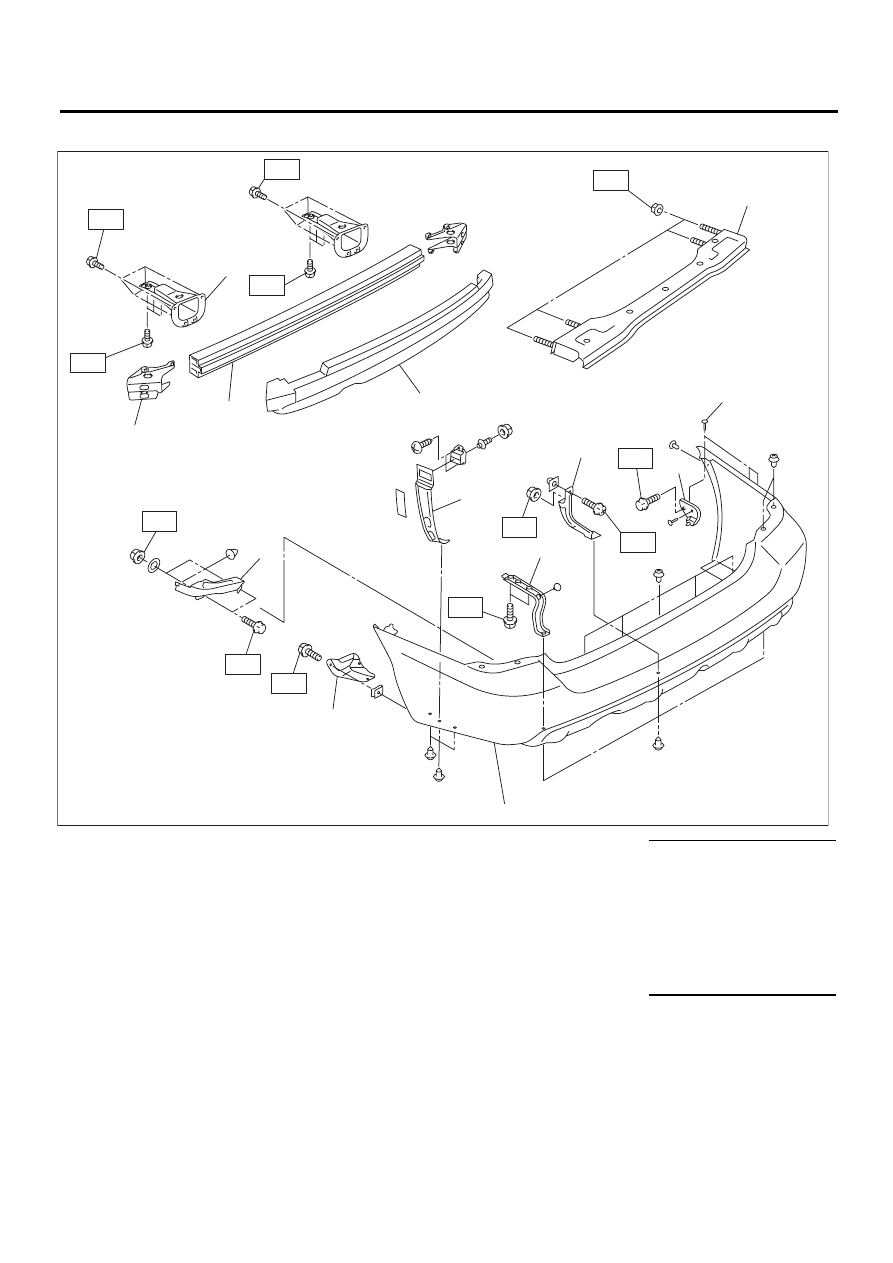

5. ЗАДНИЙ БАМПЕР

(1) Облицовка бампера

(8)

Боковина верхней балки заднего бам-
пера

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Верхняя балка заднего бампера

(9)

Заклепка

T1: 1,8 (0,18, 1,3)

(3) Накладка задней арки

(10) Пенополиуретановый гаситель энергии

T2: 4,4 (0,45, 3,26)

(4) Передний боковой кронштейн заднего

бампера

(11) Главная балка

T3: 7,4 (0,75, 5,46)

(5) Центральный кронштейн

(12) Боковой кронштейн

Т4: 32 (3,3, 24)

(6) Дополнительная стойка

(13) Стойка бампера

Т5: 93 (9,5, 68,7)

(7) Узел бокового кронштейна заднего бам-

пера









EI-01375

T4

T5

T2

T2

T4

T1

T3

(8)

(3)

(7)

(5)

(9)

(1)

(4)

(6)

(2)

(12)

(13)

(11)

(10)

T4

T4

T4

T5

T5

EI-6

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

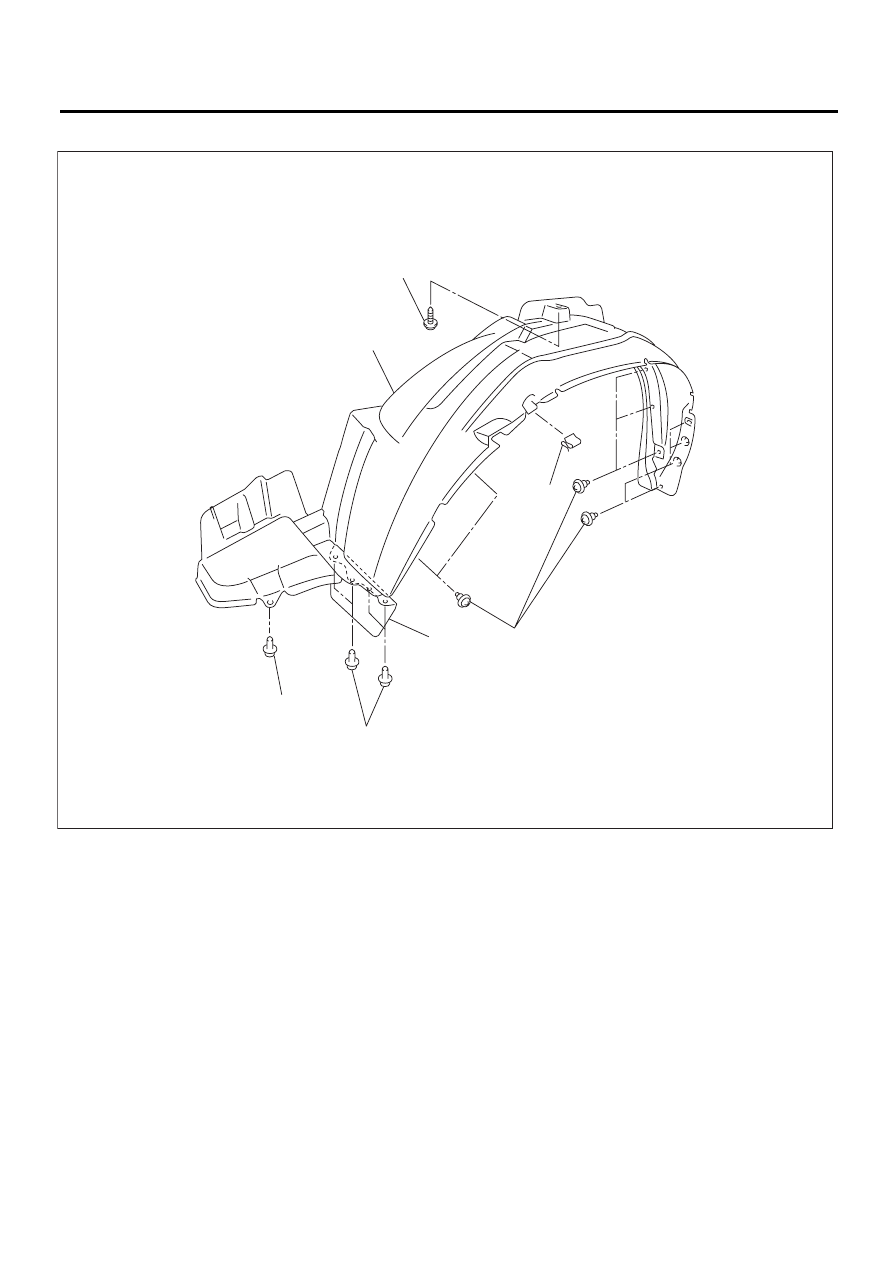

6. БРЫЗГОВИК

(1)

Брызговик

(3)

Винт

(5)

Подкрылок

(2)

Зажим

(4)

Зажим S-образной формы





EI-00938

(4)

(2)

(1)

(3)

(5)

(2)

(2)

EI-7

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

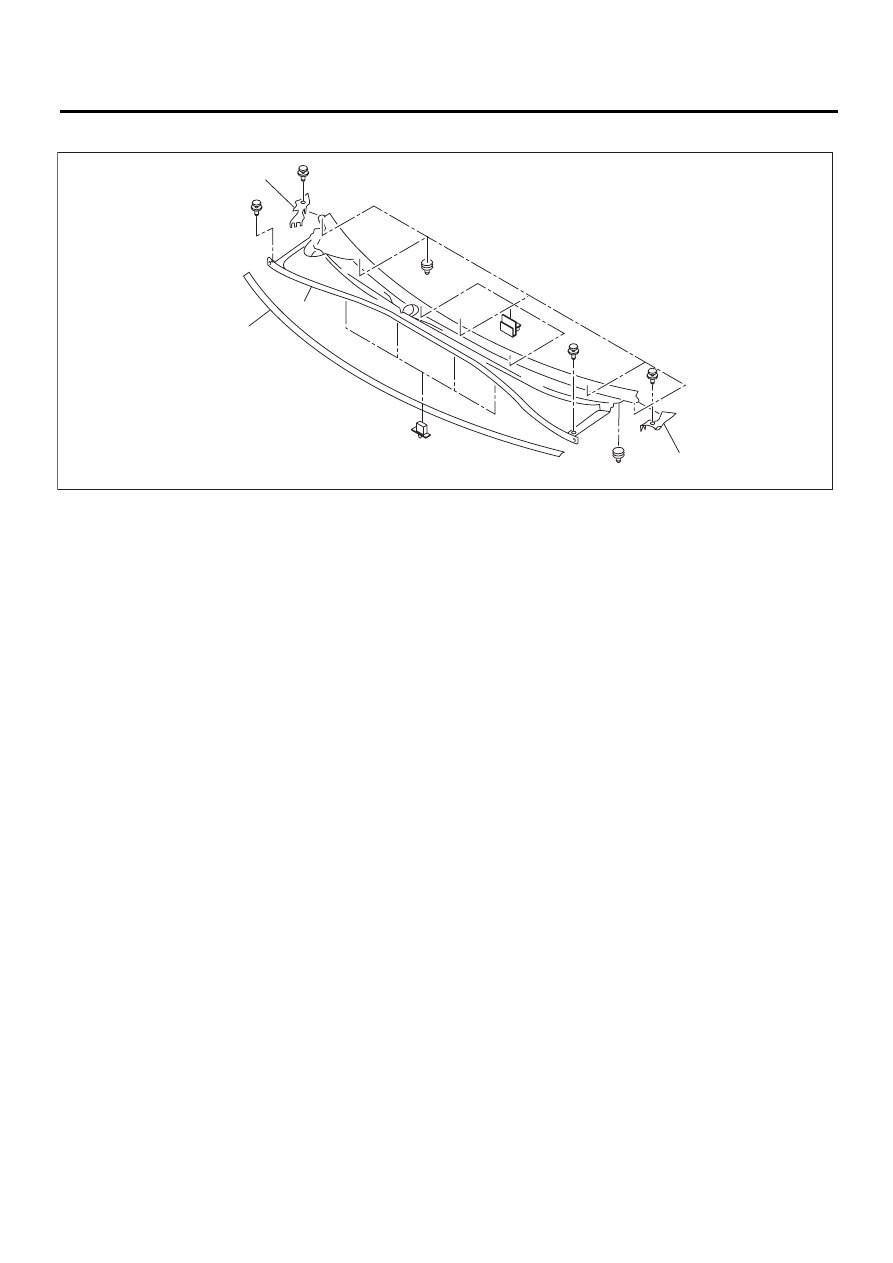

7. КРЫШКА КАПОТА

(1)

Крышка капота

(2)

Боковая панель капота

(3)

Уплотнитель

EI-01106

(2)

(1)

(3)

(2)

EI-8

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

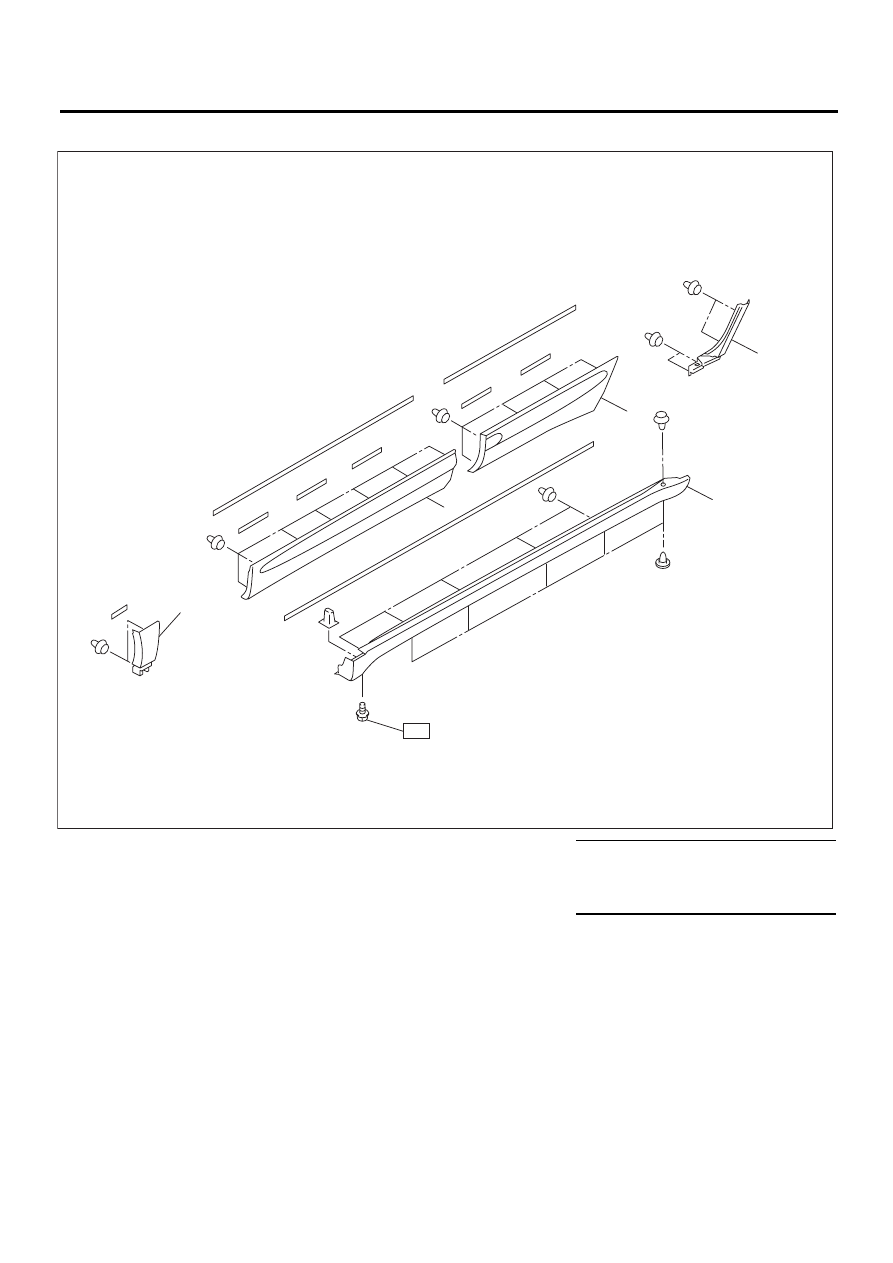

8. СПОЙЛЕР ПОРОГА

(1)

Боковая декоративная наклад-
ка (переднее крыло)

(4)

Боковая декоративная наклад-
ка (задняя четверть)

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Боковая декоративная наклад-
ка (передняя дверь)

(5)

Боковая декоративная наклад-
ка (пороги)

T: 2 (0,20, 1,46)

(3)

Боковая декоративная наклад-
ка (задняя дверь)









EI-01713

(1)

(2)

(3)

(4)

(5)

T
