СИДЕНЬЯ

SE

Страница

1.

Общие сведения .......................................................................................2

2.

Переднее сиденье ....................................................................................7

3.

Заднее сиденье  ......................................................................................17

SE-2

Общие сведения

СИДЕНЬЯ

1. Общие сведения

A: УЗЕЛ

1. ПЕРЕДНЕЕ СИДЕНЬЕ

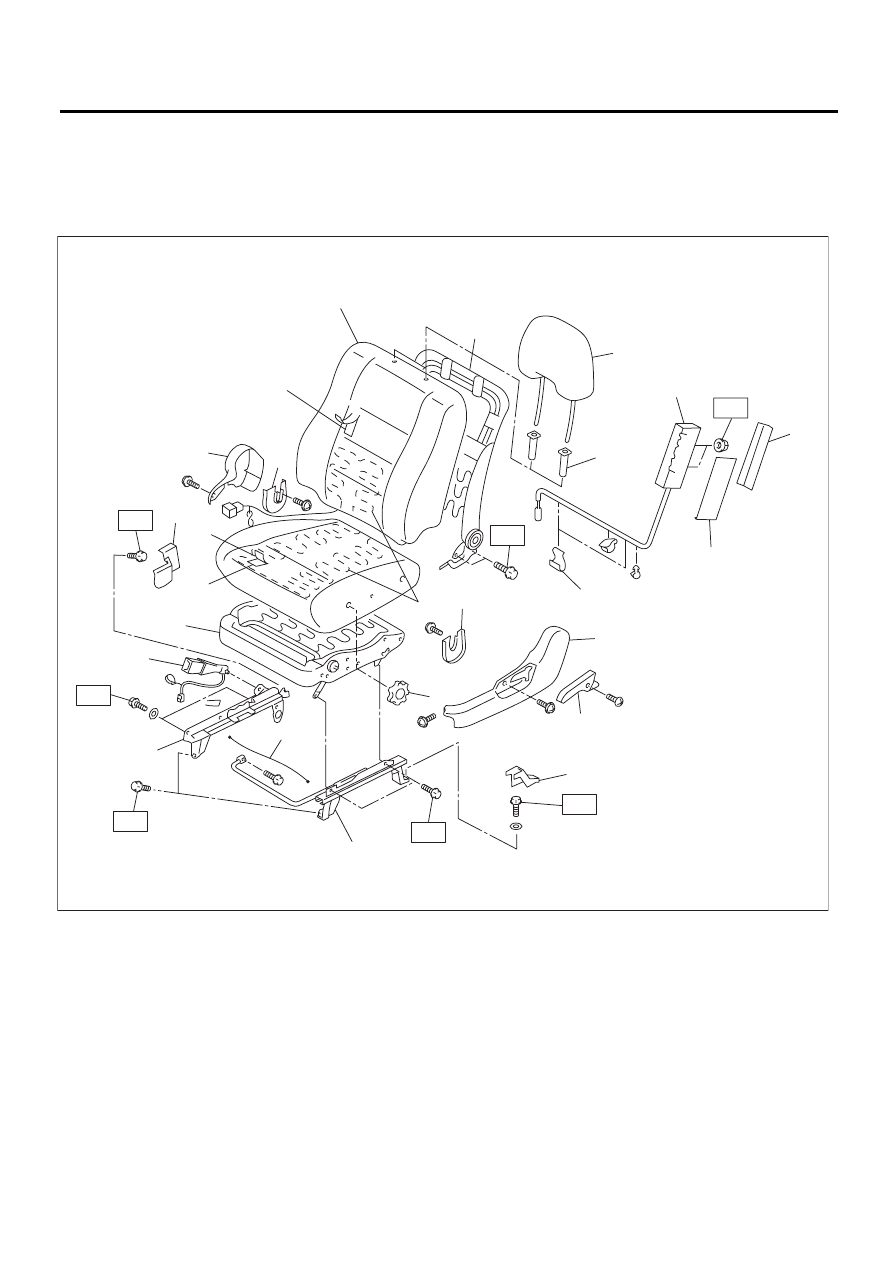

• Стандартное сиденье

(6)

(7)

(8)

(9)

(10)

(11)

(17)

(19)

(16 )

(20)

(21)

(22)

(23)

(24)

(25)

(18)

T5

T4

T1

T3

(4)

(5)

(3)

(1)

(2)

(15)

(13)

(14)

(12)

T5

T2

T2

SE-00799

SE-3

Общие сведения

СИДЕНЬЯ

(1)

Чехол спинки сиденья

(12) Узел замка ремня безопасности

(23) Узел модуля боковой подушки безо-

пасности

(2)

Подушка спинки сиденья

(13) Внутренняя направляющая сиденья (24) Опорная пластина A

(3)

Узел каркаса спинки сиденья (14) Тросик привода

(25) Опорная пластина B

(4)

Узел подголовника

(15) Наружная направляющая сиденья

(5)

Втулка подголовника

(16) Лента

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(6)

Наружная крышка левого
шарнира наклона сиденья

(17) Крышка болта (правого)

T1: 7,5 (0,76, 5,5)

(7)

Внутренняя крышка левого
шарнира наклона сиденья

(18) Рычаг регулировки наклона спин-

ки сиденья

T2: 10 (1,0, 7,4)

(8)

Крышка болта (левого)

(19) Наружная крышка правого шарни-

ра наклона сиденья

T3: 30 (3,0, 22,1)

(9)

Чехол подушки сиденья

(20) Ручка регулировки высоты сиденья

Т4: 52 (5,3, 38,3)

(10) Узел подушки сиденья

(21) Внутренняя крышка правого шар-

нира наклона сиденья

Т5: 53 (5,4, 39,0)

(11) Узел каркаса подушки

сиденья

(22) Блок подогрева сиденья





SE-4

Общие сведения

СИДЕНЬЯ

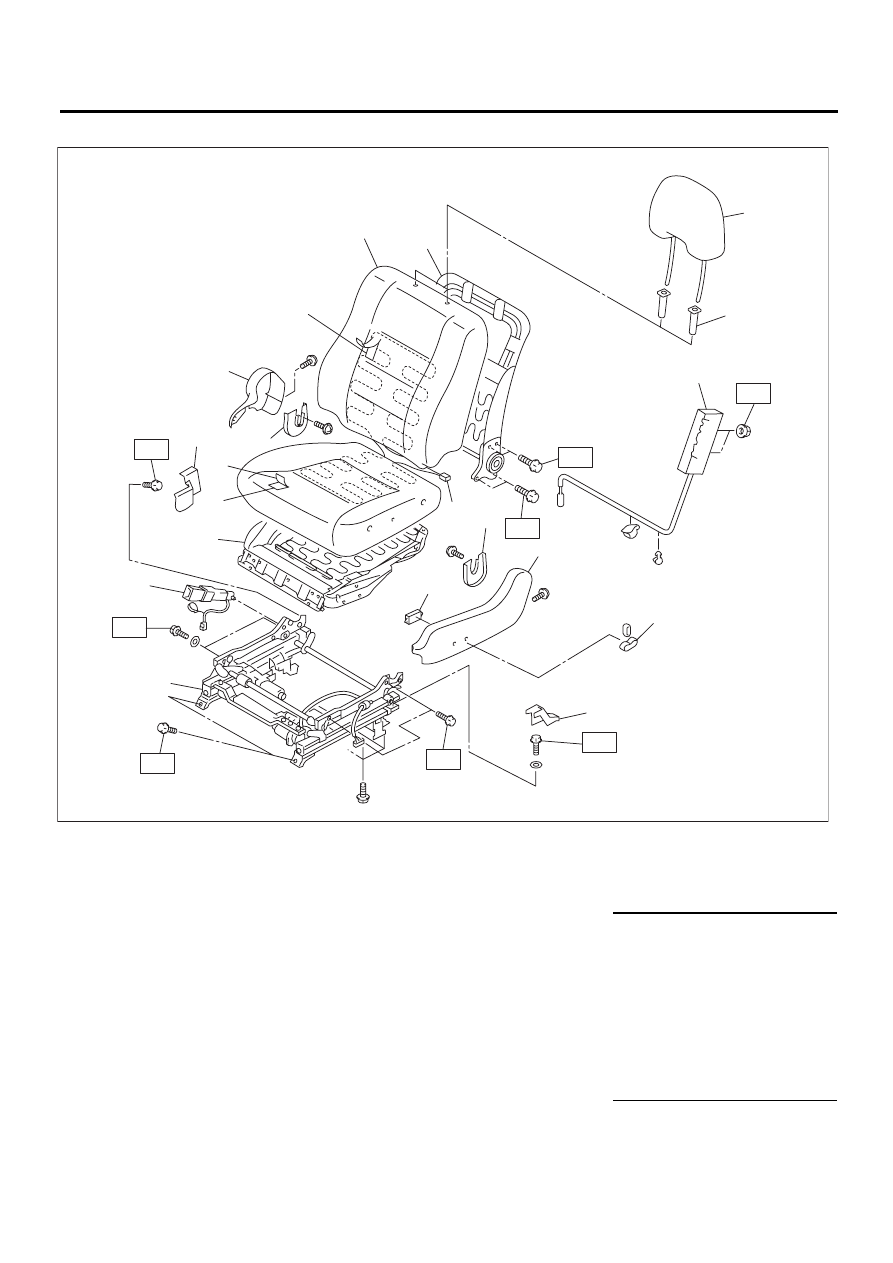

• Сиденье с электроприводом

(1) Узел чехла спинки переднего сиденья

(10) Чехол подушки

(19) Блок переключателей изме-

нения положений сиденья

(2) Узел спинки переднего сиденья

(11) Узел подушки сиденья

(20) Блок подогрева сиденья

(3) Узел каркаса спинки сиденья

(12) Узел каркаса подушки сиденья



(4) Узел подголовника

(13) Крышка наружного болта

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(5) Втулка подголовника

(14) Переключатель изменения поло-

жений сиденья

T1: 7,5 (0,8, 5,5)

(6) Модуль боковой подушки безопасности (15) Крышка шарнира наклона сиденья

T2: 17,7 (1,8, 13,1)

(7) Крышка шарнира наклона сиденья

(16) Внутренняя крышка правого шарни-

ра наклона переднего сиденья

T3: 52 (5,3, 38,4)

(8) Внутренняя крышка левого шарнира на-

клона переднего сиденья

(17) Узел замка ремня безопасности

Т4: 30 (3,1, 22,1)

(9) Крышка внутреннего болта

(18) Узел направляющей сиденья

Т5: 53 (5,4, 39,1)

SE-00800

(1)

(2)

(20)

(3)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(15)

(19)

(18)

(17)

(16)

T5

T2

T3

T1

T2

T3

T4

(14)

(4)

T5
