Subaru Forester (2008 год). Руководство - часть 781

IDI-11

Комбинация приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

C: РАЗБОРКА

ОСТОРОЖНО:
Работайте в перчатках, чтобы избежать повреждения стеклянных поверхностей и поверхнос-
тей измерительных приборов, а также оставления на них отпечатков пальцев.

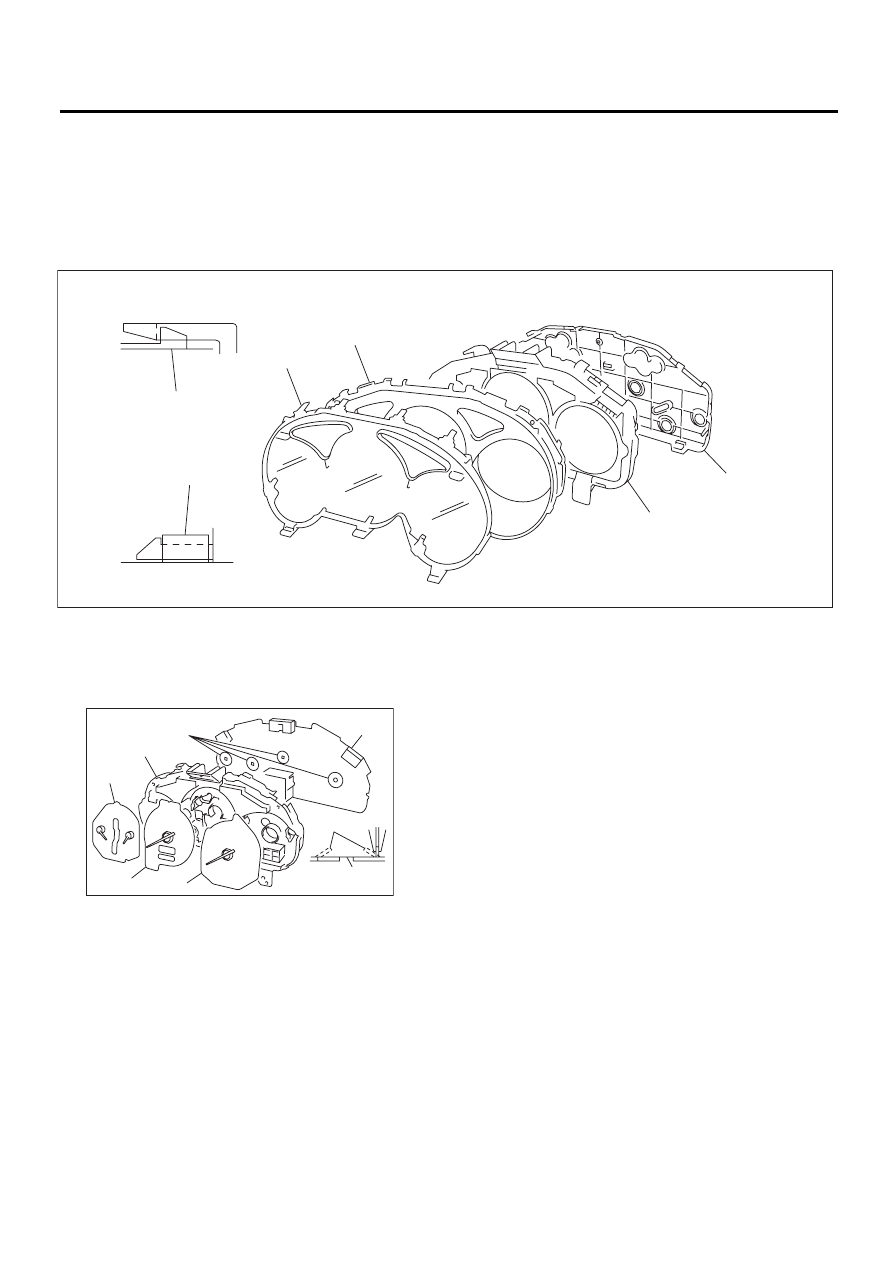

1) Высвободите лапку (E) и снимите корпус (B) с задней крышки (A).
2) Высвободите лапку (F), снимите стекло комбинации приборов (D) и светоотражатель (C) с внут-
реннего корпуса.

3) Потяните вверх лапку (A) части (B) печатной схемы комбинации приборов (C) при помощи универ-
сальных плоскогубцев. Через отверстие (G) извлеките спидометр (D) и тахометр (E), а также узел
указателей температуры охлаждающей жидкости двигателя и уровня топлива (F).
4) Потяните вверх лапку центральной части печатной схемы комбинации приборов (C) и снимите пе-
чатную схему с корпуса (H).

IDI00003

(A)

(C)

(D)

(E)

(F)

(B)

IDI00004

(A)

(G)

(C)

(B)

(H)

(F)

(D)

(E)

IDI-12

Комбинация приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

1. ЗАМЕНА ЛАМП

D: СБОРКА

Производите сборку в порядке, обратном по-
рядку разборки.

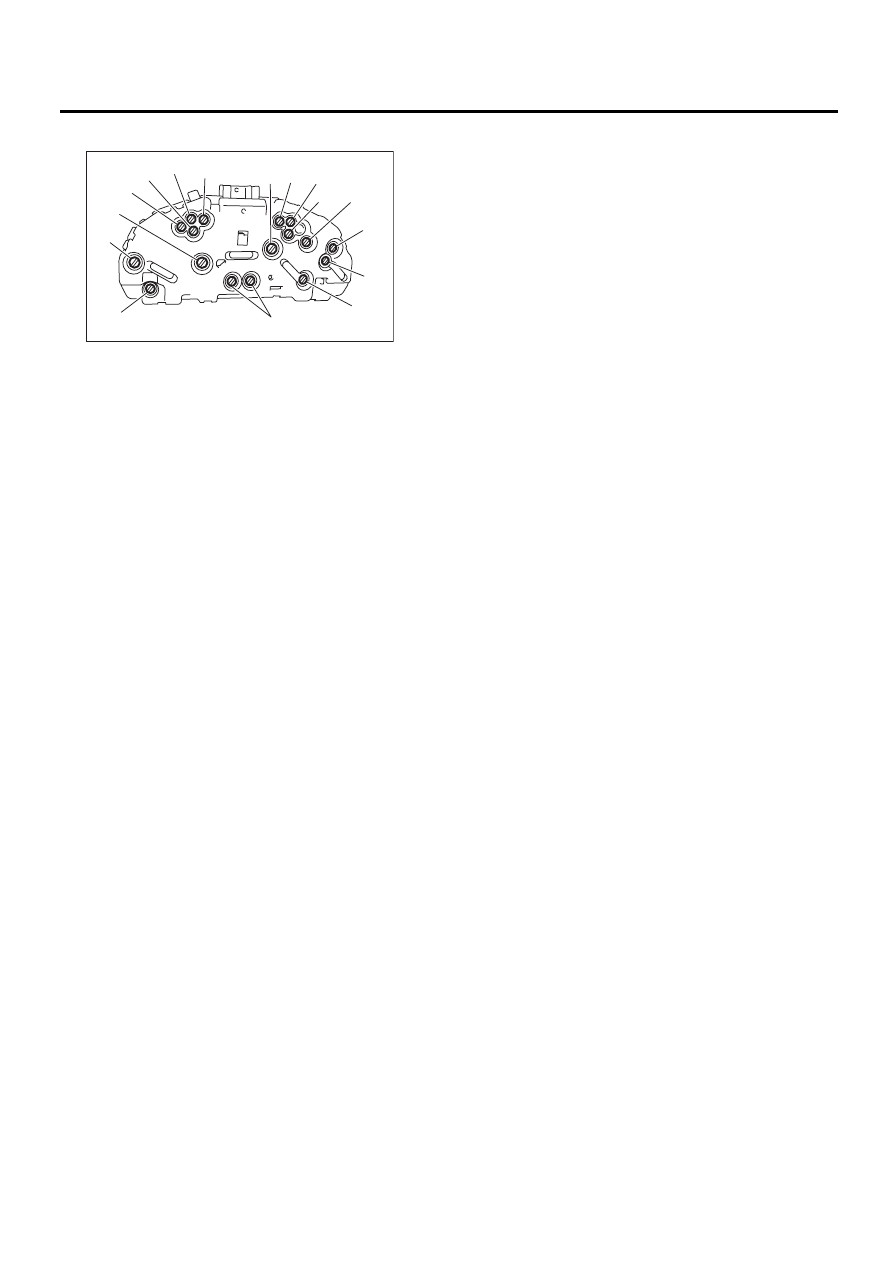

(1) Контрольная лампа зарядки аккумулятора

(2) Тахометр

(3) Спидометр и тахометр

(4) Контрольная лампа дальнего света фар

(5) Контрольная лампа указателей поворота (правая)

(6) Спидометр

(7) Контрольная лампа указателей поворота (левая)

(8) Контрольная лампа системы динамической стаби-

лизации (VDC)

(9) Предупреждающая лампа тормозной системы

(10) Предупреждающая лампа системы ABS

(11) Указатель уровня топлива

(12) Указатель температуры охлаждающей жидкости

двигателя

(13) ЖК-дисплей (температура наружного воздуха,

одометр, счетчик пройденного пути, индикатор по-
ложения рычага селектора)

(14) Контрольная лампа задних противотуманных фо-

нарей

(15) Предупреждающая лампа температуры масла зад-

него дифференциала

(16) Контрольная лампа режима Power

(1)

(2)

(3)

(4)

(5)

(6) (7)

(9)

(10)

(11)

(12)

(13)

(14)

(16)

(15)

(8)

IDI00195

IDI-13

Спидометр

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

4. Спидометр

A: СНЯТИЕ

Разберите комбинацию приборов и снимите
спидометр. <См. IDI-11, РАЗБОРКА, Комбина-
ция приборов.>

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

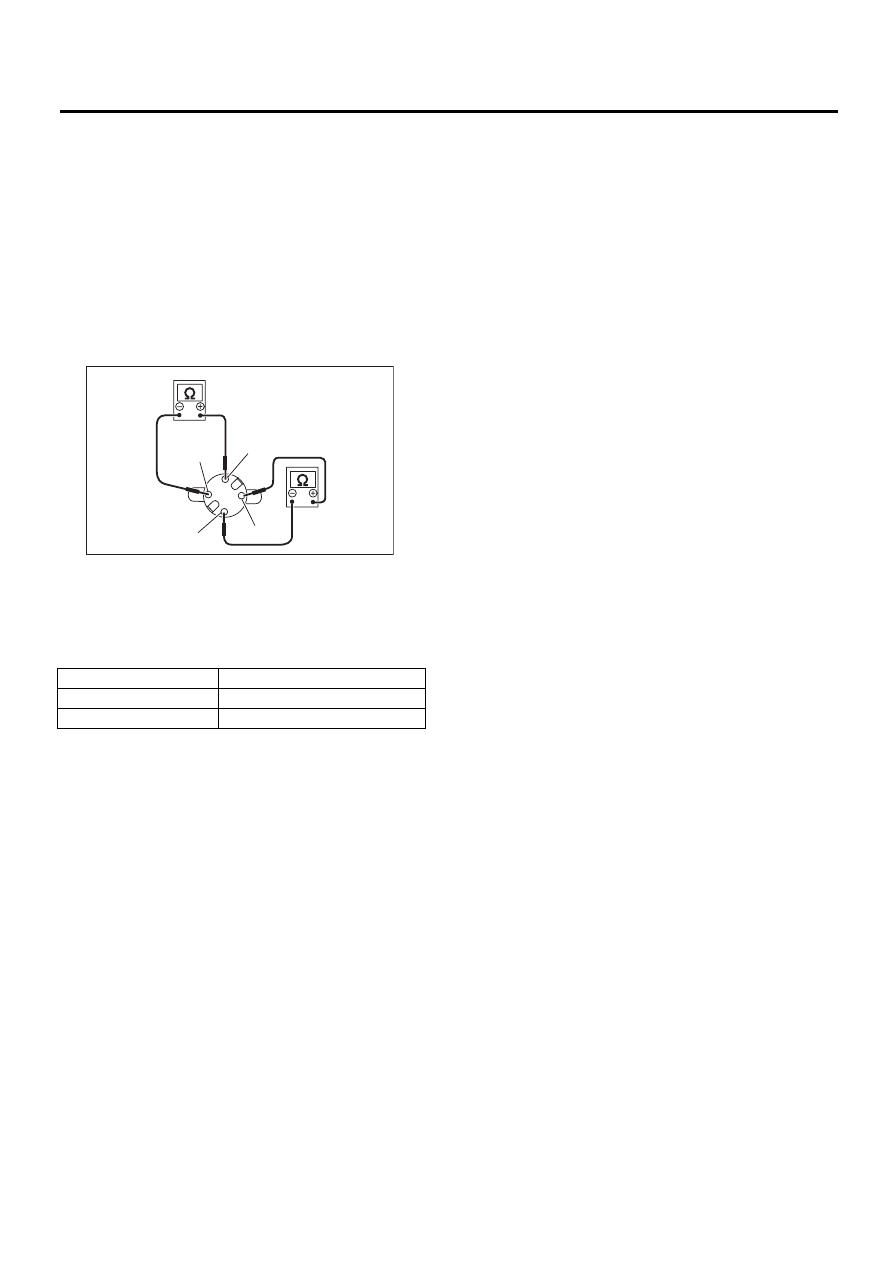

Измерьте сопротивление спидометра.

При выявлении неисправности, замените спи-
дометр.
При отсутствии неисправности, замените пе-
чатную схему комбинации приборов.

(1) COS–

(2) COS+

(3) SIN–

(4) SIN+

Клеммы

Номинальное сопротивление

Клеммы SIN+ и SIN–

200±8 Ом

Клеммы COS+ и COS–

200±8 Ом

IDI00006

(1)

(2)

(4)

(3)

IDI-14

Тахометр

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

5. Тахометр

A: СНЯТИЕ

Разберите комбинацию приборов и снимите та-
хометр. <См. IDI-11, РАЗБОРКА, Комбинация
приборов.>

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление тахометра.

При выявлении неисправности, замените тахо-
метр.
При отсутствии неисправности, замените пе-
чатную схему комбинации приборов.

(1) COS–

(2) COS+

(3) SIN–

(4) SIN+

Клеммы

Номинальное сопротивление

Клеммы SIN+ и SIN–

200±8 Ом

Клеммы COS+ и COS–

200±8 Ом

IDI00006

(1)

(2)

(4)

(3)
