Subaru Forester (2008 год). Руководство - часть 782

IDI-15

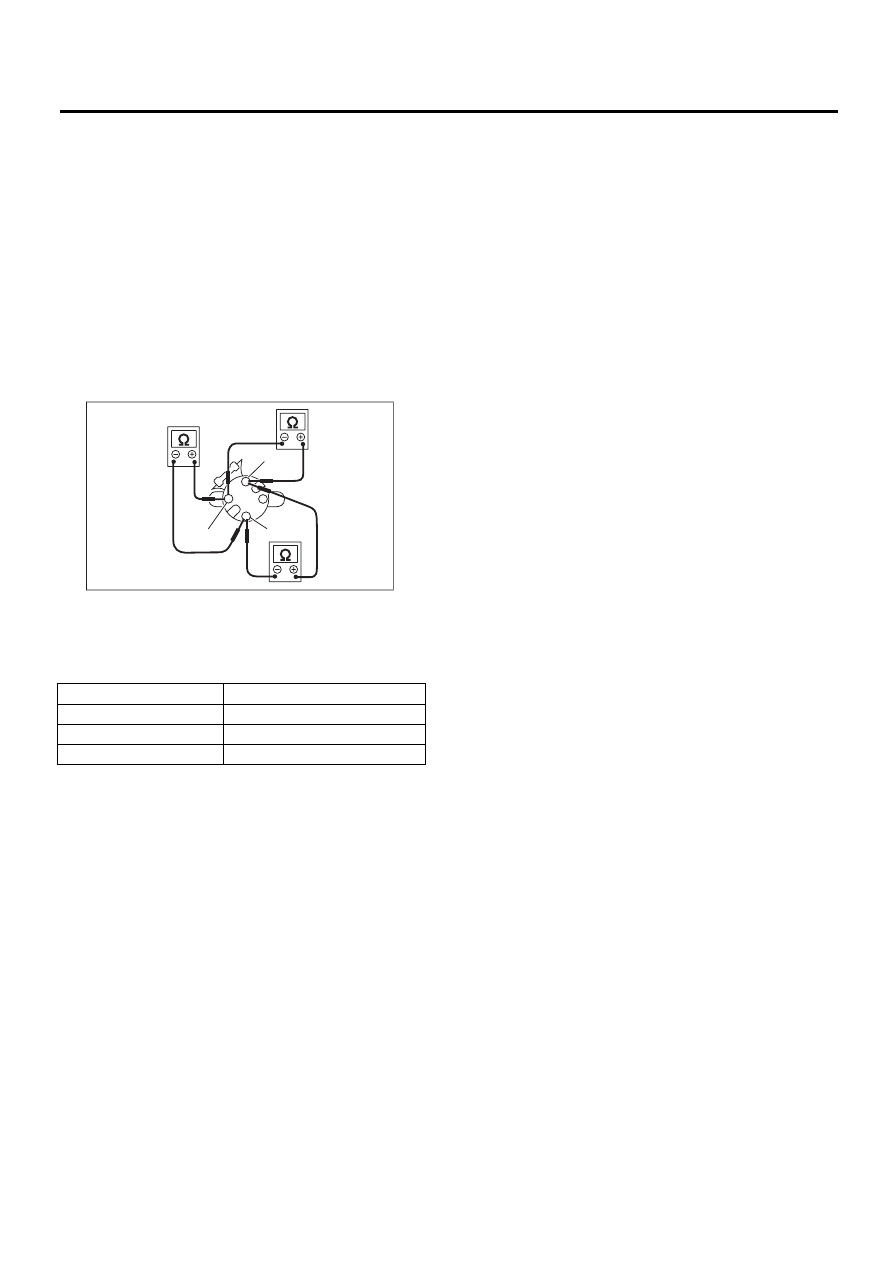

Указатель уровня топлива

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

6. Указатель уровня топлива

A: СНЯТИЕ

Разберите комбинацию приборов, затем сни-
мите узел указателей температуры охлаждаю-
щей жидкости двигателя и уровня топлива.
<См. IDI-11, РАЗБОРКА, Комбинация приборов.>

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление указателя уровня
топлива.

При выявлении неисправности, замените узел
указателей температуры охлаждающей жид-
кости двигателя и уровня топлива.
При отсутствии неисправности, замените пе-
чатную схему комбинации приборов.

(1) Цепь указателя

(2) Цепь зажигания

(3) Цепь массы

Клеммы

Номинальное сопротивление

Клеммы IGN и GND

170±10 Ом

Клеммы IGN и UNIT

35±10 Ом

Клеммы UNIT и GND

136±10 Ом

IDI00007

(3)

(2)

(1)

IDI-16

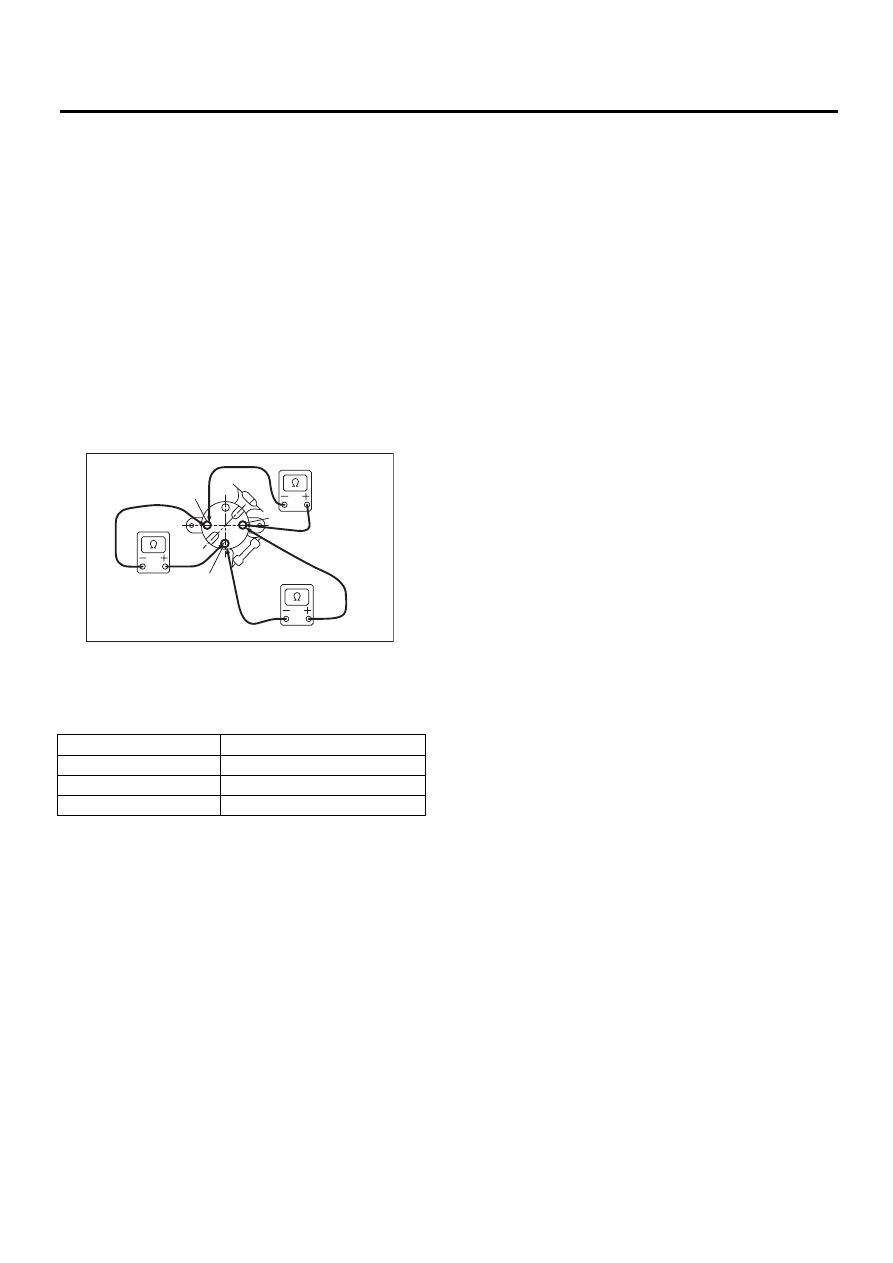

Указатель температуры охлаждающей жидкости двигателя

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

7. Указатель температуры

охлаждающей жидкости
двигателя

A: СНЯТИЕ

Разберите комбинацию приборов, затем сни-
мите узел указателей температуры охлаждаю-
щей жидкости двигателя и уровня топлива.
<См. IDI-11, РАЗБОРКА, Комбинация приборов.>

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление указателя темпера-
туры охлаждающей жидкости двигателя.

При выявлении неисправности, замените узел
указателей температуры охлаждающей жид-
кости двигателя и уровня топлива.
При отсутствии неисправности, замените пе-
чатную схему комбинации приборов.

(1) Цепь массы

(2) Цепь зажигания

(3) Цепь указателя

Клеммы

Номинальное сопротивление

Клеммы IGN и GND

208±10 Ом

Клеммы IGN и UNIT

56±10 Ом

Клеммы UNIT и GND

264±10 Ом

IDI00023

(1)

(2)

(3)

IDI-17

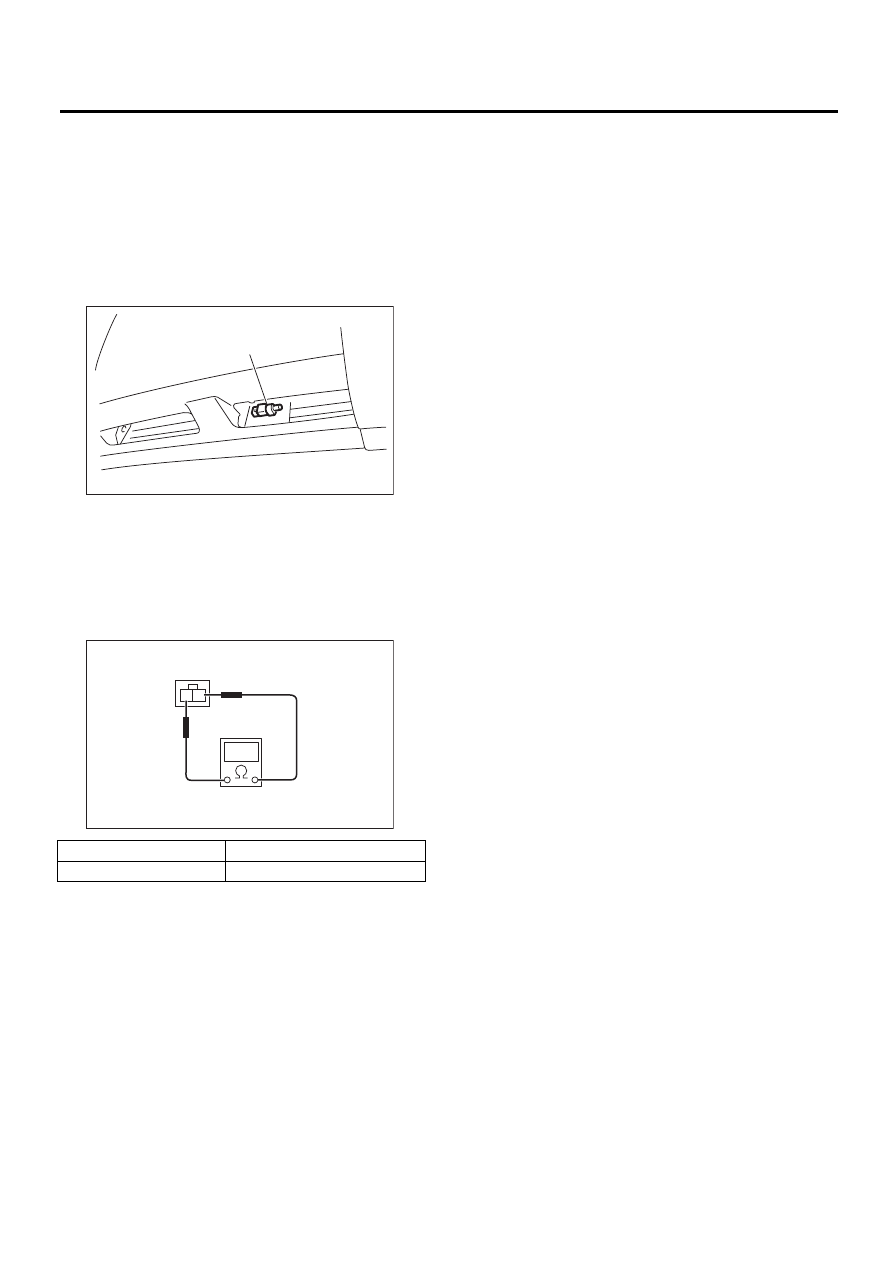

Датчик температуры наружного воздуха

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

8. Датчик температуры

наружного воздуха

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем датчика температуры
наружного воздуха.
3) Снимите датчик температуры наружного
воздуха (A) с нижней панели радиатора.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление датчика температу-
ры наружного воздуха.

При выявлении неисправности, замените дат-
чик температуры наружного воздуха.

Клеммы

Номинальное сопротивление

1 и 2

3 кОм/25°C (77°F)

IDI00008

(A)

IDI-00009

2 1
