Subaru Forester (2008 год). Руководство - часть 741

SB-13

Ремни безопасности заднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

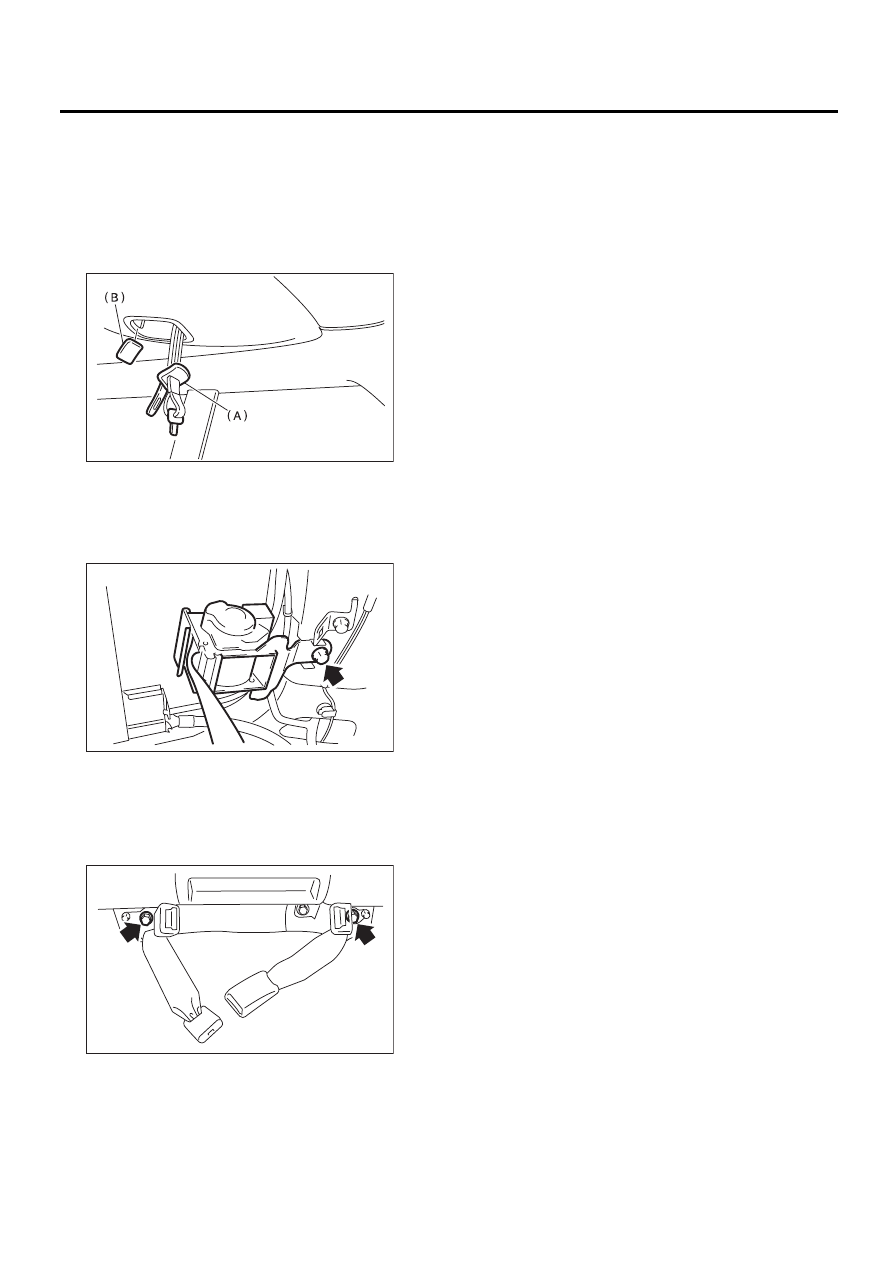

6) Снимите нижнюю часть внутренней отделки
задней четверти. <См. EI-46, СНЯТИЕ, Внут-
ренняя отделка задней четверти.>
7) Осторожно отсоедините фиксатор с защел-
кой и снимите крышку (В). Вытяните из отверс-
тия язычок (А) ремня безопасности централь-
ного сиденья и отведите его к одной из сторон
внутренней отделки.

8) Снимите зажимы, а затем опустите задний
край отделки крыши.
9) Отсоедините жгут проводов и разъемы, а за-
тем снимите узел ремня безопасности цент-
рального сиденья.

3. УЗЕЛ ЗАМКА РЕМНЯ
БЕЗОПАСНОСТИ

1) Снимите подушку заднего сиденья.
2) Отверните болт, а затем отсоедините узел
замка ремня безопасности.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Во время установки убедитесь в том, что
ремни безопасности не перекручены.
• После установки убедитесь в том, что
ремни безопасности плавно вытягиваются
и втягиваются.

Момент затяжки:

<См. SB-3, РЕМЕНЬ БЕЗОПАСНОСТИ ЗАД-
НЕГО СИДЕНЬЯ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

Проверьте следующие элементы и при необхо-
димости замените детали новыми.
• Ремень безопасности на предмет ослабле-
ния, износа или изгиба.
• Ремень безопасности на предмет чрезмерно-
го растяжения или тугого вытягивания.
• Узел замка ремня безопасности сиденья
третьего ряда на предмет деформации или
повреждений.
• Замок ремня безопасности на предмет нор-
мальной фиксации.

SB-00012

SB-00036

SB-00014

SB-14

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

6. Утилизация

преднатяжителя

A: ПРОЦЕДУРА

ВНИМАНИЕ:
• Перед утилизацией преднатяжителей не-
обходимо осуществить их активацию. Слу-
чайное срабатывание может повлечь за со-
бой серьезные травмы.
• Активация преднатяжителя должна про-
водиться в безопасном месте на плоской по-
верхности. Не проводите активацию предна-
тяжителей на открытом воздухе при дожд-
ливой или ветреной погоде.
• При проведении активации наденьте за-
щитные перчатки и очки, а также вставьте в
уши противошумные вкладыши. После ра-
боты тщательно вымойте руки.

ОСТОРОЖНО:
• Срабатывание преднатяжителя сопро-
вождается громким шумом от взрыва. Пре-
дупредите людей, находящихся вблизи зо-
ны активации, а также не позволяйте нико-
му подходить к месту активации ближе, чем
на 5 м (16 футов).
• После срабатывания преднатяжителя мо-
жет появиться дым. Вследствие этого, акти-
вация преднатяжителя должна проводиться
в хорошо проветриваемом месте, в котором
отсутствуют индикаторы задымленности.
• После срабатывания преднатяжитель ста-
нет очень горячим. Дайте ему остыть не ме-
нее 40 минут в месте, закрытом для доступа.
• Не допускайте попадания воды на срабо-
тавший преднатяжитель.
• Поместите сработавший преднатяжитель
в герметичный виниловый пакет для даль-
нейшей утилизации.
• Если по каким-то причинам преднатяжи-
тель не сработает, свяжитесь с дистрибью-
торской службой SUBARU.

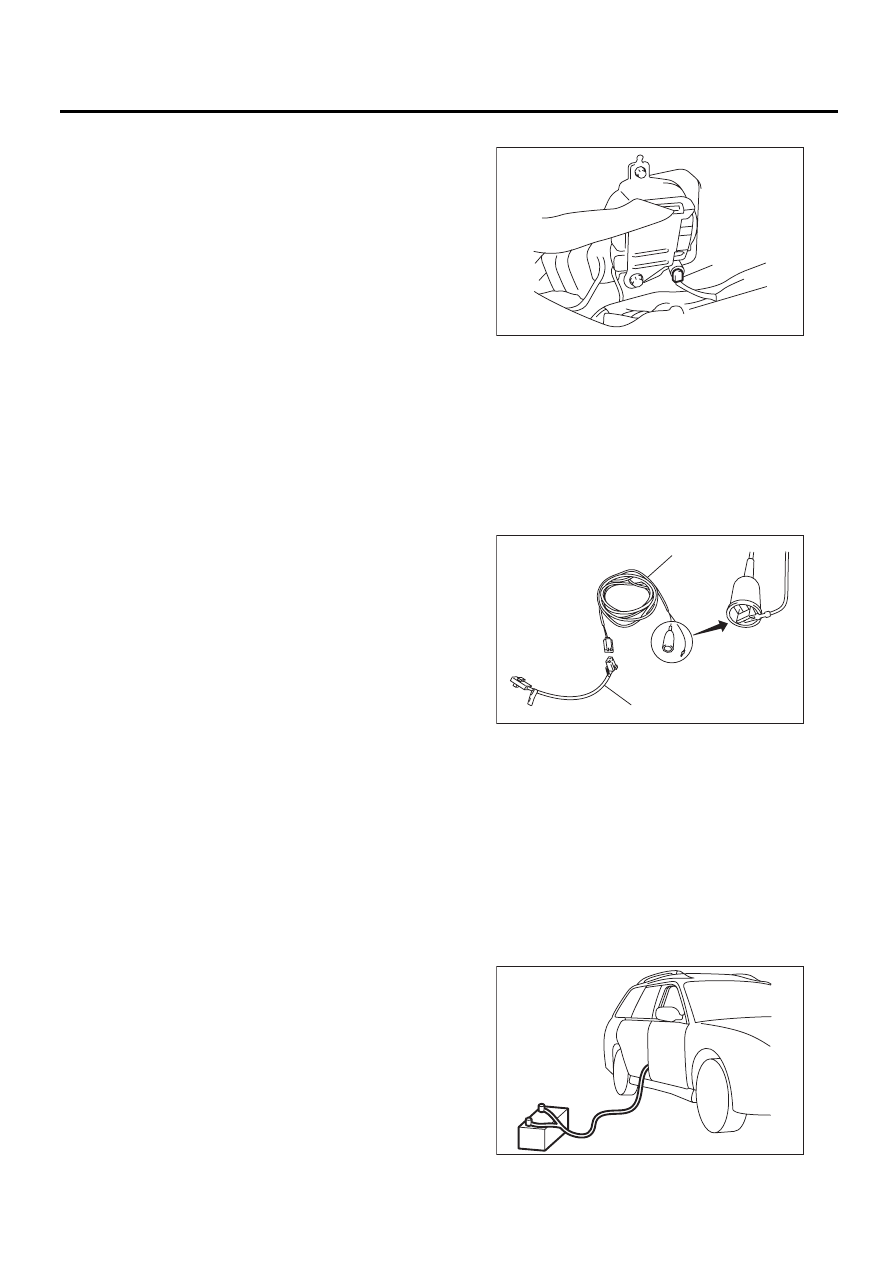

1. СРАБАТЫВАНИЕ ПРЕДНАТЯЖИТЕЛЯ
БЕЗ ДЕМОНТАЖА С АВТОМОБИЛЯ

1) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
2) Перед началом работ переведите замок за-
жигания в положение OFF, отсоедините про-
вод массы от аккумулятора и выждите не ме-
нее 20 секунд.
3) Снимите нижнюю внутреннюю отделку
средней стойки. <См. EI-45, СНЯТИЕ, Нижняя
внутренняя отделка.>

4) Отсоедините разъем (A) преднатяжителя.

5) Закоротите зажим и клемму ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ (А).
6) Соедините ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИ-
ВАЦИИ (A) и АДАПТЕР D ПРИСПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ (B).

ОСТОРОЖНО:
Закорачивание клеммы ПРИСПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ должно осуществляться
непосредственно перед активацией предна-
тяжителя.

7) Соедините разъем АДАПТЕРА D ПРИСПО-
СОБЛЕНИЯ ДЛЯ АКТИВАЦИИ и разъем желто-
го цвета преднатяжителя.
8) Убедитесь в том, что внутри автомобиля ни-
кого нет.
9) Полностью размотайте провода ПРИСПО-
СОБЛЕНИЯ ДЛЯ АКТИВАЦИИ и закройте все
окна, люк в крыше и дверцу багажного отсека.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Деталь № 98299PA030)

(B) АДАПТЕР D ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ

(Деталь № 98299SA010)

SB-00129

(A)

SB-00021

(A)

(B)

SB-00017

SB-15

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

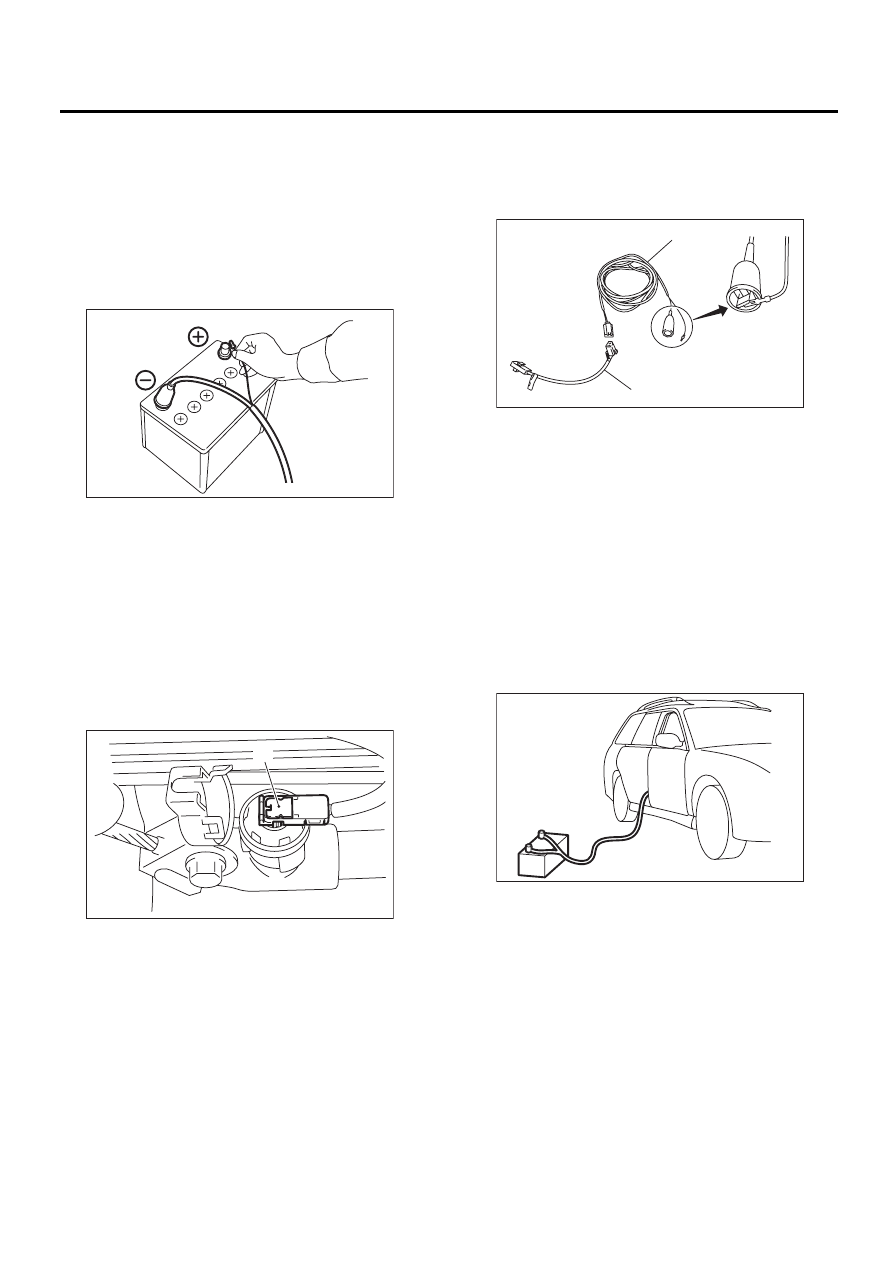

10) Переместите аккумулятор на расстояние 5 м
(16 футов) от автомобиля и закрепите по месту.
Подсоедините зажим ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ к отрицательной (-) клемме акку-
муляторной батареи.
11) Другой провод ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ подсоедините к положительной
(+) клемме аккумуляторной батареи. Произве-
дите активацию преднатяжителя ремня безо-
пасности.

ОСТОРОЖНО:
• После срабатывания преднатяжитель ста-
нет очень горячим. Дайте ему остыть не ме-
нее 40 минут в месте, закрытом для доступа.
• Не допускайте попадания на сработавший
преднатяжитель воды.
12) Выполните операции с 12) по 17) для моде-
лей с преднатяжителями поясной лямки ремня
безопасности.
13) Отсоедините разъем оранжевого цвета (a)
от преднатяжителя поясной лямки ремня безо-
пасности.

14) Соедините ПРИСПОСОБЛЕНИЕ ДЛЯ АК-
ТИВАЦИИ (A) и АДАПТЕР F ПРИСПОСОБЛЕ-
НИЯ ДЛЯ АКТИВАЦИИ (B).

ОСТОРОЖНО:
Закорачивание клеммы ПРИСПОСОБЛЕ-
НИЯ ДЛЯ АКТИВАЦИИ должно осущест-
вляться непосредственно перед активаци-
ей преднатяжителя.

15) Подсоедините разъем АДАПТЕРА F ПРИ-
СПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ к разъему
оранжевого цвета преднатяжителя поясной
лямки ремня безопасности.
16) Убедитесь в том, что внутри автомобиля
никого нет.
17) Полностью размотайте провода ПРИСПО-
СОБЛЕНИЯ ДЛЯ АКТИВАЦИИ и закройте все
окна, люк в крыше и дверцу багажного отсека.

18) Переместите аккумулятор на расстояние 5 м
(16 футов) от автомобиля и закрепите по месту.
Подсоедините зажим ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ к отрицательной клемме (-) акку-
муляторной батареи.

SB-00018

SB-00020

(a)

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ

(Инструмент № 98299PA030)

(B) АДАПТЕР F ПРИСПОСОБЛЕНИЯ ДЛЯ АК-

ТИВАЦИИ
(Инструмент № 98299SA050)

SB-00021

(A)

(B)

SB-00017

SB-16

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

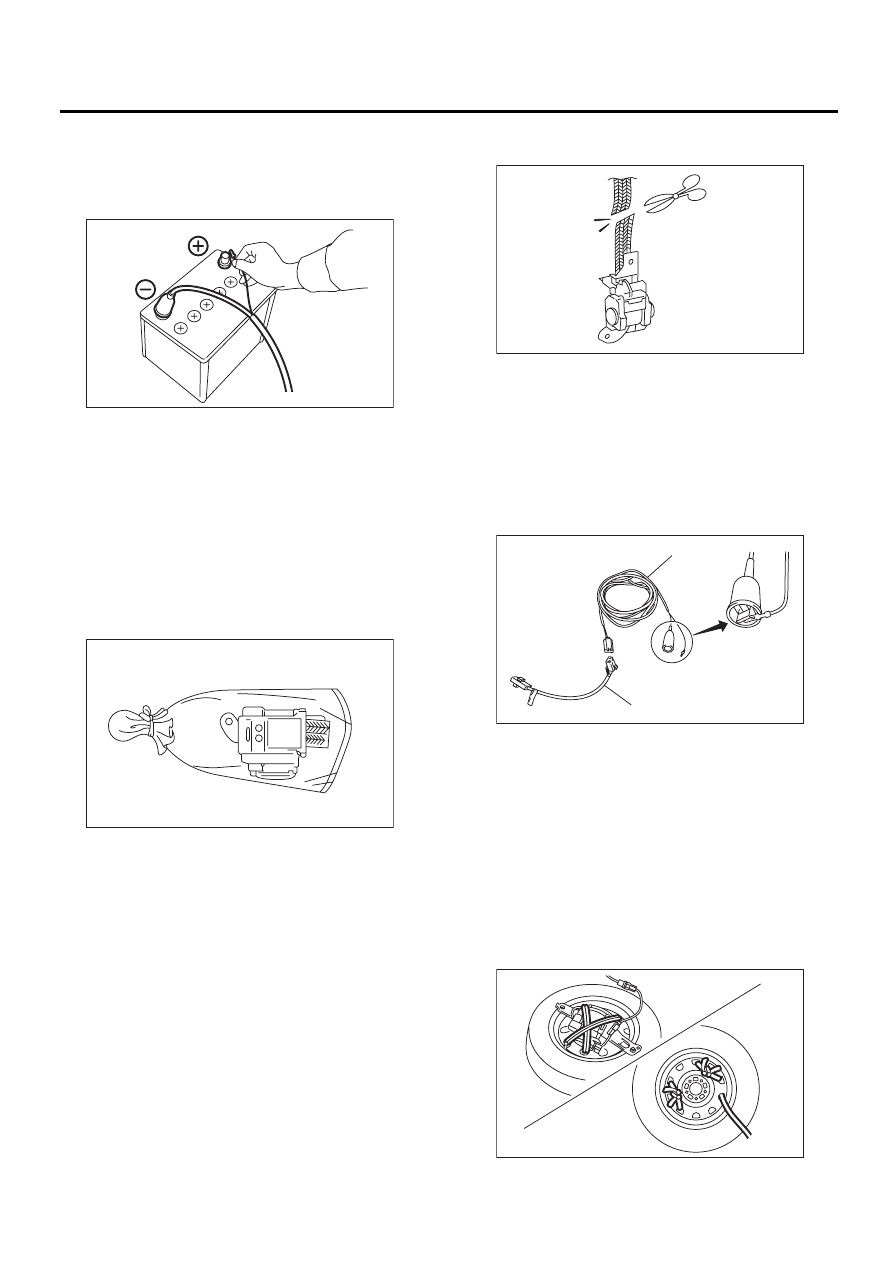

19) Другой провод ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ подсоедините к положительной
клемме (+) аккумуляторной батареи. Произве-
дите активацию преднатяжителя ремня безо-
пасности.

ОСТОРОЖНО:
• После срабатывания, преднатяжитель ста-
нет очень горячим. Дайте ему остыть не ме-
нее 40 минут в месте, закрытом для доступа.
• Не допускайте попадания на сработавший
преднатяжитель воды.
20) Снимите ремень безопасности переднего
сиденья. <См. SB-10, СНЯТИЕ, Ремень безо-
пасности переднего сиденья.>
21) Поместите сработавший преднатяжитель в
герметичный виниловый пакет для дальней-
шей утилизации.

2. АКТИВАЦИЯ ПРЕДНАТЯЖИТЕЛЯ ВНЕ
АВТОМОБИЛЯ

1) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
2) Перед началом работ переведите замок за-
жигания в положение OFF, отсоедините про-
вод массы от аккумулятора и выждите не ме-
нее 20 секунд.
3) Снимите ремень безопасности переднего си-
денья. <См. SB-10, СНЯТИЕ, Ремень безопас-
ности переднего сиденья.>

4) Отрежьте ремень безопасности в месте, рас-
положенном как можно ближе к натяжителю.

5) Закоротите зажим и клемму ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ АКТИВАЦИИ.
6) Соедините ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИ-
ВАЦИИ (A) и АДАПТЕР D ПРИСПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ (B).

ОСТОРОЖНО:
Закоротите клемму ПРИСПОСОБЛЕНИЯ ДЛЯ
АКТИВАЦИИ непосредственно перед сраба-
тыванием преднатяжителя.

7) Соедините разъем АДАПТЕРА D ПРИСПО-
СОБЛЕНИЯ ДЛЯ АКТИВАЦИИ и разъем желто-
го цвета преднатяжителя.
8) Установите преднатяжитель ремня безопас-
ности на диске с шиной. Затем, сплетите вместе
три автомобильных жгута проводов [с сечением
1,25 мм

2

 (0,00194 кв. дюйма) или более] и дваж-

ды обмотайте вокруг кронштейна преднатяжи-
теля и колеса.

SB-00018

SB-00131

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ

(Инструмент № 98299PA030)

(B) АДАПТЕР D ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ

(Инструмент № 98299SA010)

SB-00130

SB-00021

(A)

(B)

SB-00024
