SB-9

Места осмотра после столкновения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

3. Места осмотра после

столкновения

A: ПРОВЕРКА

Проверьте следующие элементы и при необхо-
димости замените детали новыми.
• Нижнюю декоративную накладку средней
стойки на предмет обесцвечивания или трещин.
• Жгут проводов и разъем на предмет повреж-
дений.

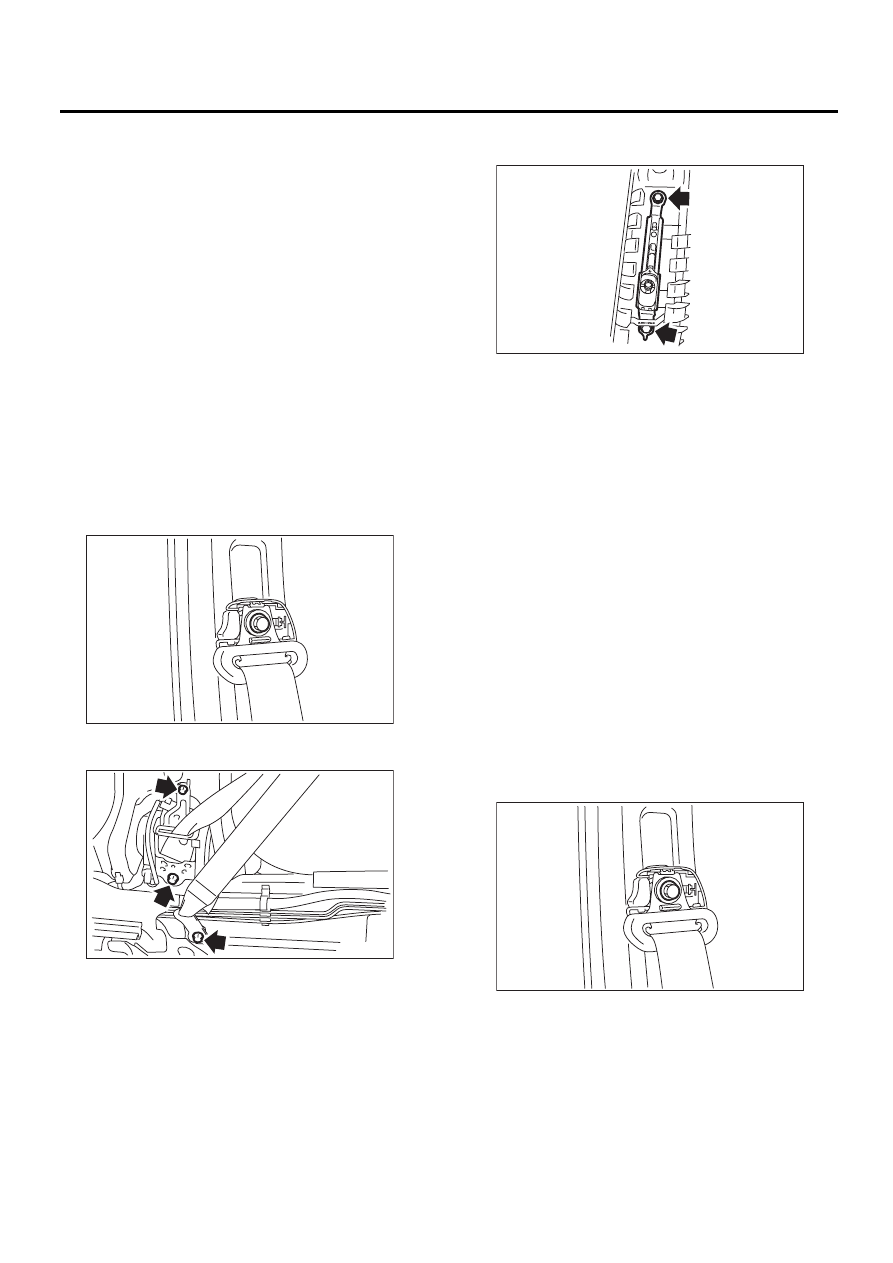

SB-10

Ремень безопасности переднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

4. Ремень безопасности

переднего сиденья

A: СНЯТИЕ

1. РЕМЕНЬ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНЬЯ

1) Перед началом работ переведите замок за-
жигания в положение OFF, отсоедините про-
вод массы от аккумулятора и выждите не ме-
нее 20 секунд.
2) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
3) Снимите нижнюю внутреннюю отделку
средней стойки. <См. EI-45, СНЯТИЕ, Нижняя
внутренняя отделка.>
4) Снимите крышку узла крепления ремня бе-
зопасности. Ослабьте болт узла крепления
плечевой лямки ремня безопасности, затем от-
соедините узел крепления плечевой лямки
ремня безопасности от центральной стойки.

5) Снимите напольный коврик, после чего от-
верните болт.

6) Отсоедините разъем желтого цвета жгута
проводов преднатяжителя и снимите ремень
безопасности переднего сиденья.
7) Снимите верхнюю внутреннюю отделку цен-
тральной стойки. <См. EI-44, СНЯТИЕ, Верхняя
внутренняя отделка.>

8) Отверните два болта и снимите регулируе-
мый по высоте узел крепления.

ОСТОРОЖНО:
• Не допускайте ударов по преднатяжите-
лям и не роняйте их.
• Преднатяжитель и кронштейн выполнены
единым блоком, поэтому не разбирайте их.

2. РЕМЕНЬ БЕЗОПАСНОСТИ ПЕРЕДНЕГО
СИДЕНЬЯ (С ПРЕДНАТЯЖИТЕЛЕМ
ПОЯСНОЙ ЛЯМКИ)

1) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
2) Перед началом работ переведите замок за-
жигания в положение OFF, отсоедините про-
вод массы от аккумулятора и выждите не ме-
нее 20 секунд.
3) Снимите нижнюю внутреннюю отделку
средней стойки. <См. EI-45, СНЯТИЕ, Нижняя
внутренняя отделка.>
4) Снимите крышку узла крепления ремня бе-
зопасности. Ослабьте болт узла крепления
плечевой лямки ремня безопасности, затем от-
соедините узел крепления плечевой лямки
ремня безопасности от центральной стойки.

SB-00003

SB-00004

SB-00005

SB-00003

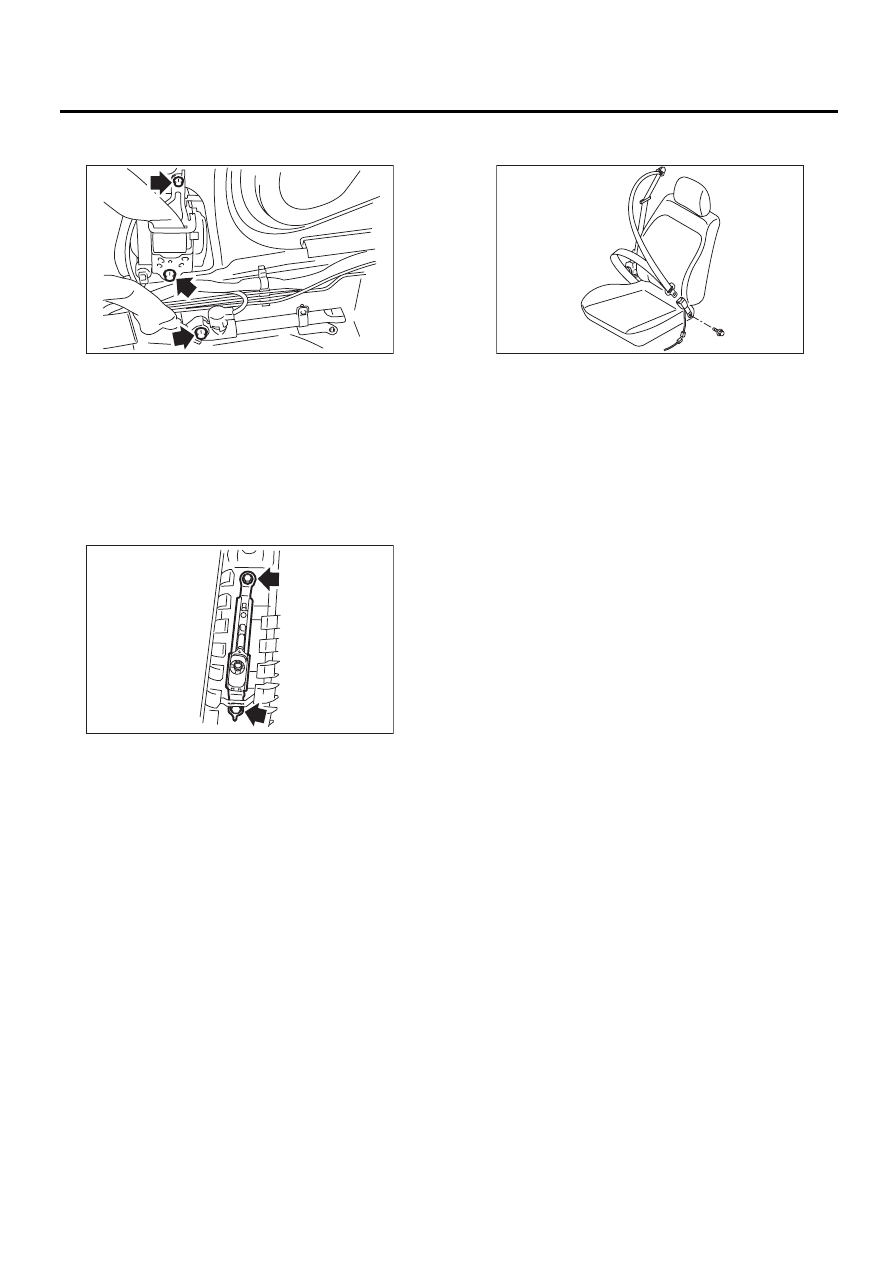

SB-11

Ремень безопасности переднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

5) Снимите напольный коврик, после чего от-
верните болт.

6) Отсоедините разъем желтого цвета жгута
проводов преднатяжителя и разъем оранжево-
го цвета жгута проводов преднатяжителя по-
ясной лямки, после чего снимите ремень безо-
пасности переднего сиденья.
7) Снимите верхнюю отделку центральной стой-
ки. <См. EI-44, СНЯТИЕ, Верхняя внутренняя
отделка.>
8) Отверните два болта и снимите регулируе-
мый по высоте узел крепления.

ОСТОРОЖНО:
• Не допускайте ударов по преднатяжите-
лю ремня безопасности и не роняйте его.
• Преднатяжитель и кронштейн выполнены
единым блоком, поэтому не разбирайте их.

3. УЗЕЛ ЗАМКА РЕМНЯ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ

1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумуля-
тора и сделайте паузу не менее 20 секунд.
2) Снимите ящик консоли. <См. EI-40, СНЯТИЕ,
Ящик консоли.>
3) Отсоедините разъем предупреждающей лам-
пы ремня безопасности, расположенный под си-
деньем.
4) Снимите зажимы жгута проводов с направ-
ляющей сиденья.

5) Снимите болт узла крепления и отсоедините
узел замка ремня безопасности.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Детали на правой и левой стороне не иден-
тичны. Перед установкой убедитесь, что вы-
брали правильную деталь.
• Будьте внимательны, не перекручивайте
ленту ремня безопасности при установке.

Момент затяжки:

<См. SB-2, РЕМЕНЬ БЕЗОПАСНОСТИ ПЕРЕД-
НЕГО СИДЕНЬЯ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

• Преднатяжитель на предмет трещин или де-
формации.
• Ремень безопасности на предмет ослабле-
ния, износа или изгиба. Ремень безопасности
на предмет чрезмерного растяжения или туго-
го вытягивания.
• Узел замка ремня безопасности на предмет
деформации или повреждений.
• Замок ремня безопасности на предмет нор-
мальной фиксации.

SB-00007

SB-00005

SB-00006

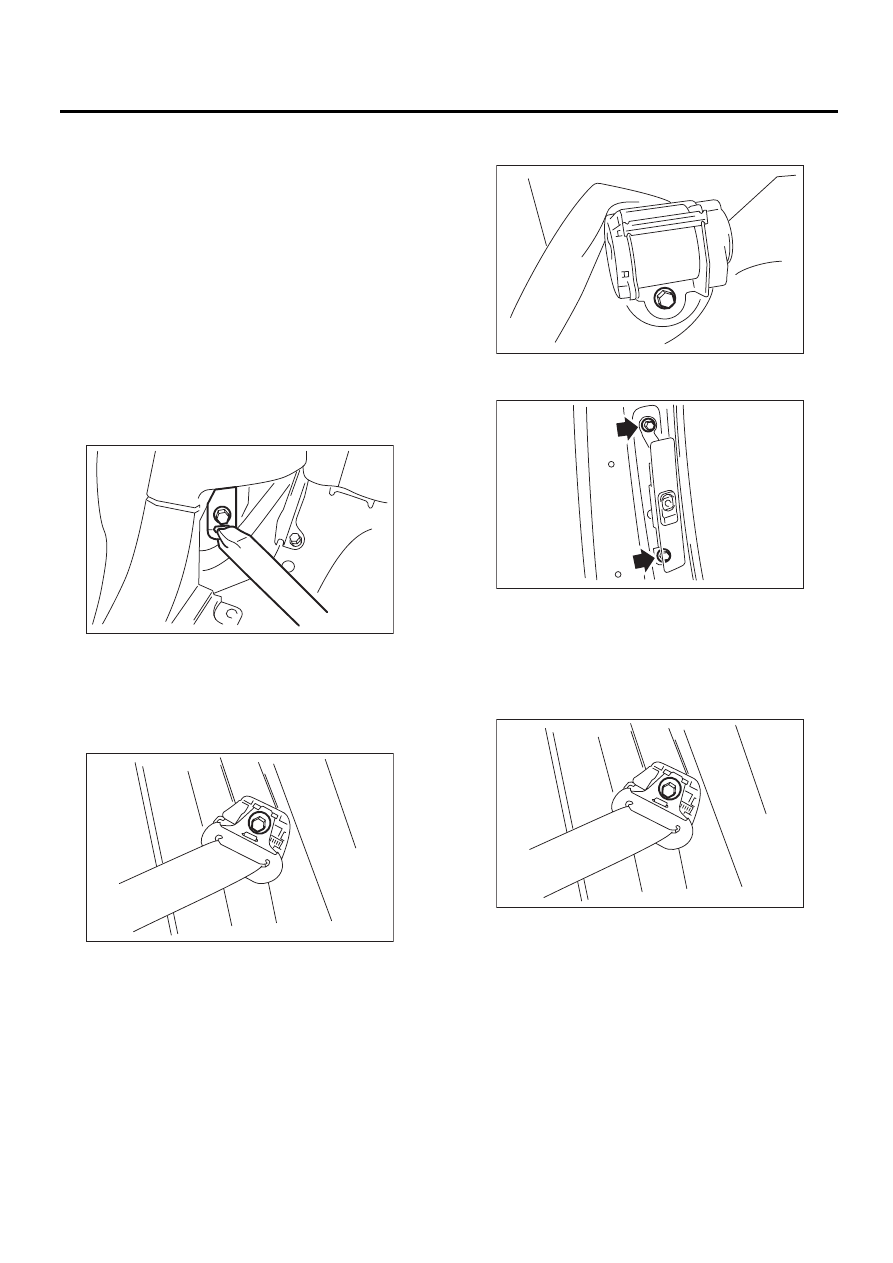

SB-12

Ремни безопасности заднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

5. Ремни безопасности

заднего сиденья

A: СНЯТИЕ

1. РЕМНИ БЕЗОПАСНОСТИ ПРАВОГО И
ЛЕВОГО СИДЕНИЙ

1) Снимите напольный коврик багажного отсе-
ка. <См. EI-51, СНЯТИЕ, Напольный коврик ба-
гажного отсека.>
2) Снимите заднее сиденье. <См. SE-17, СНЯ-
ТИЕ, Заднее сиденье.>
3) Снимите внутреннюю отделку задней чет-
верти. <См. EI-46, СНЯТИЕ, Внутренняя отде-
лка задней четверти.>
4) Снимите болт нижнего узла крепления рем-
ня безопасности.

5) Снимите крышку узла крепления ремня бе-
зопасности.
6) Ослабьте болт узла крепления плечевой
лямки ремня безопасности, затем отсоедините
узел крепления плечевой лямки ремня безо-
пасности от стойки.

7) Снимите внутреннюю отделку задней чет-
верти. <См. EI-46, СНЯТИЕ, Внутренняя отде-
лка задней четверти.>

8) Отверните болты и отсоедините ремень бе-
зопасности.

9) Отверните два болта и снимите регулируе-
мый по высоте узел крепления.

2. РЕМЕНЬ БЕЗОПАСНОСТИ
ЦЕНТРАЛЬНОГО СИДЕНЬЯ

1) Снимите крышку узла крепления ремня бе-
зопасности. Снимите болт и снимите узел креп-
ления плечевой лямки ремня безопасности со
стойки.

2) Снимите крышку стойки. <См. EI-46, СНЯ-
ТИЕ, Внутренняя отделка задней четверти.>
3) Снимите отделку направляющей заднего си-
денья. <См. EI-46, СНЯТИЕ, Внутренняя отде-
лка задней четверти.>
4) Снимите верхнюю внутреннюю отделку за-
дней стойки. <См. EI-46, СНЯТИЕ, Внутренняя
отделка задней четверти.>
5) Снимите внутреннюю отделку задней юбки.
<См. EI-46, СНЯТИЕ, Внутренняя отделка за-
дней четверти.>

SB-00008

SB-00009

SB-00010

SB-00011

SB-00009
