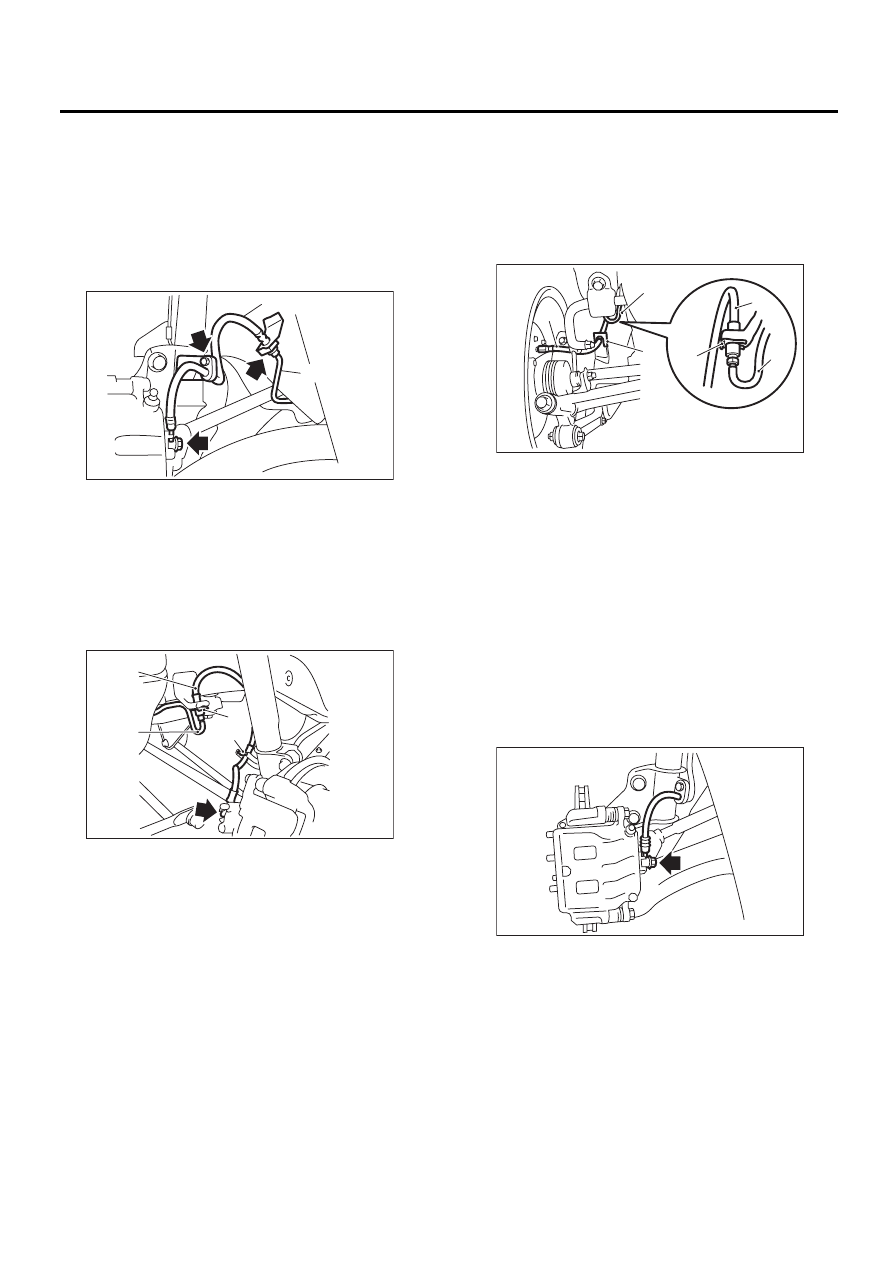

BR-47

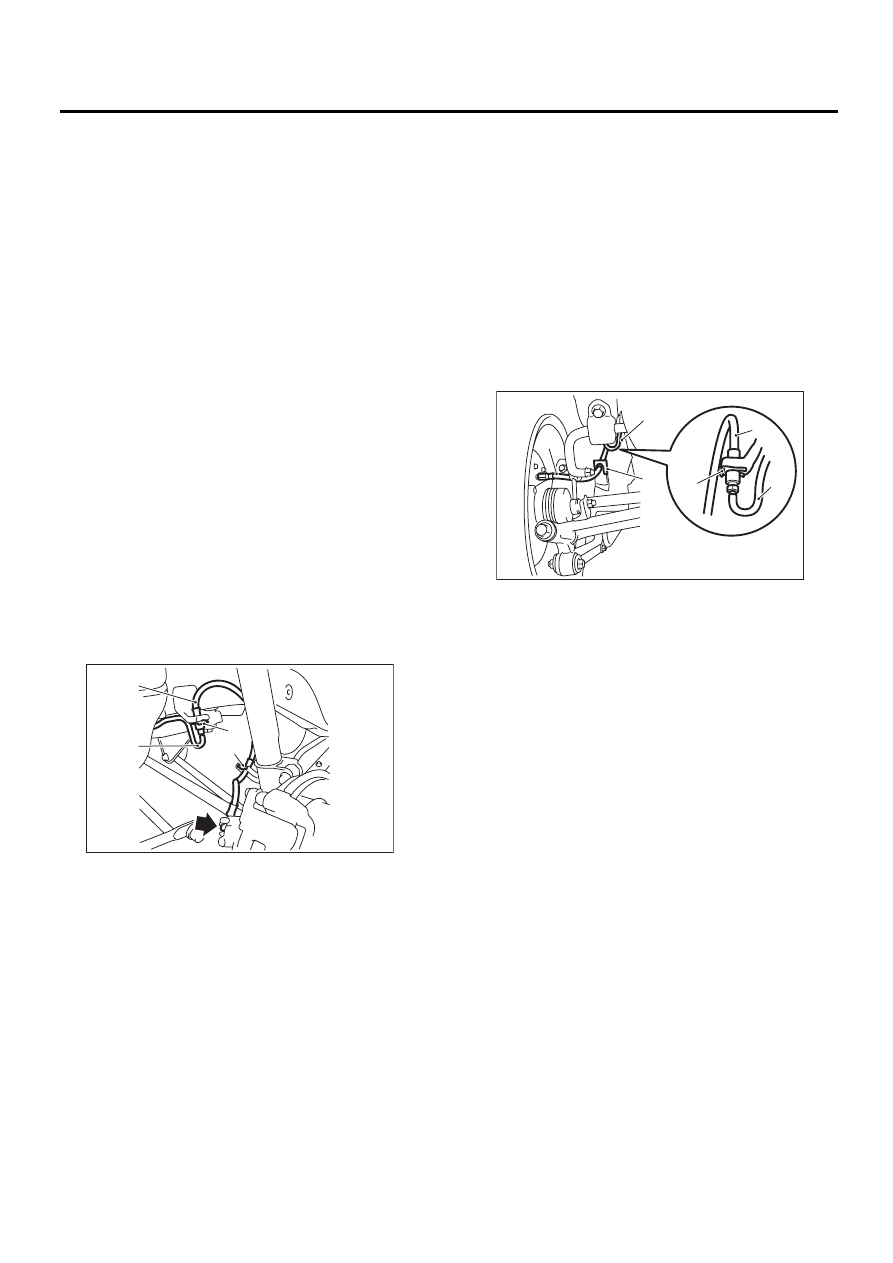

Тормозной шланг

ТОРМОЗА

15.Тормозной шланг

A: СНЯТИЕ

1. ПЕРЕДНИЙ ТОРМОЗНОЙ ШЛАНГ

1) Отделите тормозную трубку от тормозного
шланга с помощью накидного гаечного ключа.
2) Снимите зажим, болты опоры стойки и шту-
цер-болт.

2. ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ
(ДИСКОВЫЙ ТОРМОЗ)

1) Отделите тормозную трубку от тормозного
шланга с помощью накидного гаечного ключа.
2) Снимите зажим и штуцер-болт.

3. ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ
(БАРАБАННЫЙ ТОРМОЗ)

1) Отделите тормозную трубку от тормозного
шланга с помощью накидного гаечного ключа.
2) Снимите два зажима.
3) Отсоедините тормозной шланг от рабочего
тормозного цилиндра колеса.

В: УСТАНОВКА

1. ПЕРЕДНИЙ ТОРМОЗНОЙ ШЛАНГ

1) Закрепите тормозной шланг на опоре стойки.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

2) Установите тормозной шланг на суппорт, ис-
пользуя новую прокладку.

Момент затяжки (штуцер-болт):

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

3) Расположите диск прямо и пропустите тор-
мозной шланг через отверстие в кронштейне
со стороны фартука колеса.

ОСТОРОЖНО:
Не перегибайте тормозной шланг.
4) Наживите гайку крепления тормозной труб-
ки к тормозному шлангу.
5) Закрепите тормозной шланг на фартуке ко-
леса при помощи зажима.

(1) Тормозной шланг

(2) Тормозная трубка

(1) Тормозная трубка

(2) Тормозной шланг

(3) Зажим тормозного шланга

(4) Зажим тормозного шланга

BR-00095

(1)

(2)

(1)

(3)

(4)

(2)

BR-00480

(1) Тормозная трубка

(2) Тормозной шланг

(3) Зажим тормозного шланга

(3)

(1)

(2)

(2)

(1)

(3)

BR-00126

BR-00021

BR-48

Тормозной шланг

ТОРМОЗА

6) Придерживая шестигранную часть фитинга
тормозного шланга, затяните гайку крепления
тормозной трубки с предусмотренным момен-
том затяжки.

Момент затяжки (гайка крепления тормоз-
ной трубки):

15 Нм (1,5 кгс-м, 11,1 фунт-сила-фут)

7) Выпустите воздух из тормозной системы.

2. ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ
(ДИСКОВЫЙ ТОРМОЗ)

1) Пропустите тормозной шланг через отверс-
тие кронштейна, и слегка затяните гайку креп-
ления тормозной трубки, чтобы присоединить
тормозную трубку.
2) Вставьте зажим, чтобы зафиксировать тор-
мозной шланг.
3) Установите тормозной шланг на суппорт, ис-
пользуя новую прокладку.

Момент затяжки (штуцер-болт):

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

4) Придерживая шестигранную часть тормоз-
ного шланга, затяните гайку крепления тормоз-
ной трубки с предусмотренным моментом за-
тяжки.

Момент затяжки (гайка крепления тормоз-
ной трубки):

15 Нм (1,5 кгс-м, 11,1 фунт-сила-фут)

5) Выпустите воздух из тормозной системы.

3. ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ
(БАРАБАННЫЙ ТОРМОЗ)

1) Присоедините тормозной шланг к рабочему
тормозному цилиндру колеса.

Момент затяжки:

15 Нм (1,5 кгс-м, 11,1 фунт-сила-фут)

2) Присоедините тормозной шланг к кронштей-
ну стойки с помощью зажима.
3) Пропустите тормозной шланг через отверс-
тие кронштейна в кузове автомобиля и прикре-
пите его к тормозной трубке.

Момент затяжки:

15 Нм (1,5 кгс-м, 11,1 фунт-сила-фут)

4) Выпустите воздух из тормозной системы.

C: ПРОВЕРКА

Убедитесь в том, что на шлангах нет трещин,
разрывов и повреждений. Проверьте соедине-
ния на предмет утечек жидкости. При обнару-
жении трещин, разрывов, повреждений или
утечек тормозной жидкости, отремонтируйте
или замените шланг.

(1) Тормозная трубка

(2) Тормозной шланг

(3) Зажим тормозного шланга

(4) Зажим тормозного шланга

(1)

(3)

(4)

(2)

BR-00480

(1) Тормозная трубка

(2) Тормозной шланг

(3) Зажим тормозного шланга

(3)

(1)

(2)

(2)

(1)

(3)

BR-00126

BR-49

Тормозная трубка

ТОРМОЗА

16.Тормозная трубка

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Жгут проводов системы подушек безопасности
проходит рядом с центральной тормозной труб-
кой.

ОСТОРОЖНО:
• Все жгуты проводки и разъемы системы
подушек безопасности окрашены в (желто-
го цвета) цвет. Не используйте для провер-
ки этих цепей электрические тестеры.
• Будьте осторожны, чтобы не повредить
проводку системы подушек безопасности
при обслуживании центральной тормозной
трубки.
• При снятии тормозных трубок используй-
те накидной гаечный ключ.
• При снятии тормозной трубки, не переги-
байте ее.

В: УСТАНОВКА

ПРИМЕЧАНИЕ:
Жгут проводов системы подушек безопасности
проходит рядом с центральной тормозной труб-
кой.

ОСТОРОЖНО:
• Все жгуты проводки и разъемы системы
подушек безопасности окрашены в (желто-
го цвета) цвет. Не используйте для провер-
ки этих цепей электрические тестеры.
• Будьте осторожны, чтобы не повредить
проводку системы подушек безопасности
при обслуживании центральной тормозной
трубки.
• При установке тормозных трубок исполь-
зуйте накидной гаечный ключ.
• При установке тормозной трубки не пере-
гибайте ее.
• После установки тормозной трубки и тор-
мозного шланга, проведите процедуру про-
качки воздуха.
• После установки тормозных шлангов убе-
дитесь в том, что они не соприкасаются с
шинами, узлами подвески и т.д.

Момент затяжки тормозной трубки:

Смотрите главу “УЗЕЛ” раздела “Общие
сведения”. <См. BR-9, ПЕРЕДНИЕ ТОРМОЗ-
НЫЕ ТРУБКИ И ШЛАНГИ ДЛЯ МОДЕЛИ С
ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ, УЗЕЛ,
Общие сведения.> <См. BR-10, ПЕРЕДНИЕ
ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ ДЛЯ МО-
ДЕЛИ С ПРАВОСТОРОННИМ УПРАВЛЕНИ-
ЕМ, УЗЕЛ, Общие сведения.> <См. BR-11,
ЦЕНТРАЛЬНЫЕ И ЗАДНИЕ ТОРМОЗНЫЕ
ТРУБКИ И ШЛАНГИ, УЗЕЛ, Общие сведе-
ния.>

C: ПРОВЕРКА

Убедитесь в том, что на шлангах нет трещин,
разрывов и повреждений. Проверьте соедине-
ния на предмет утечек жидкости. При обнару-
жении трещин, разрывов, повреждений или
утечек, отремонтируйте или замените трубку.

ПРИМЕЧАНИЕ:
Проверьте с помощью зеркала труднодоступ-
ные детали, такие как обратные поверхности
деталей.

BR-50

Педаль тормоза

ТОРМОЗА

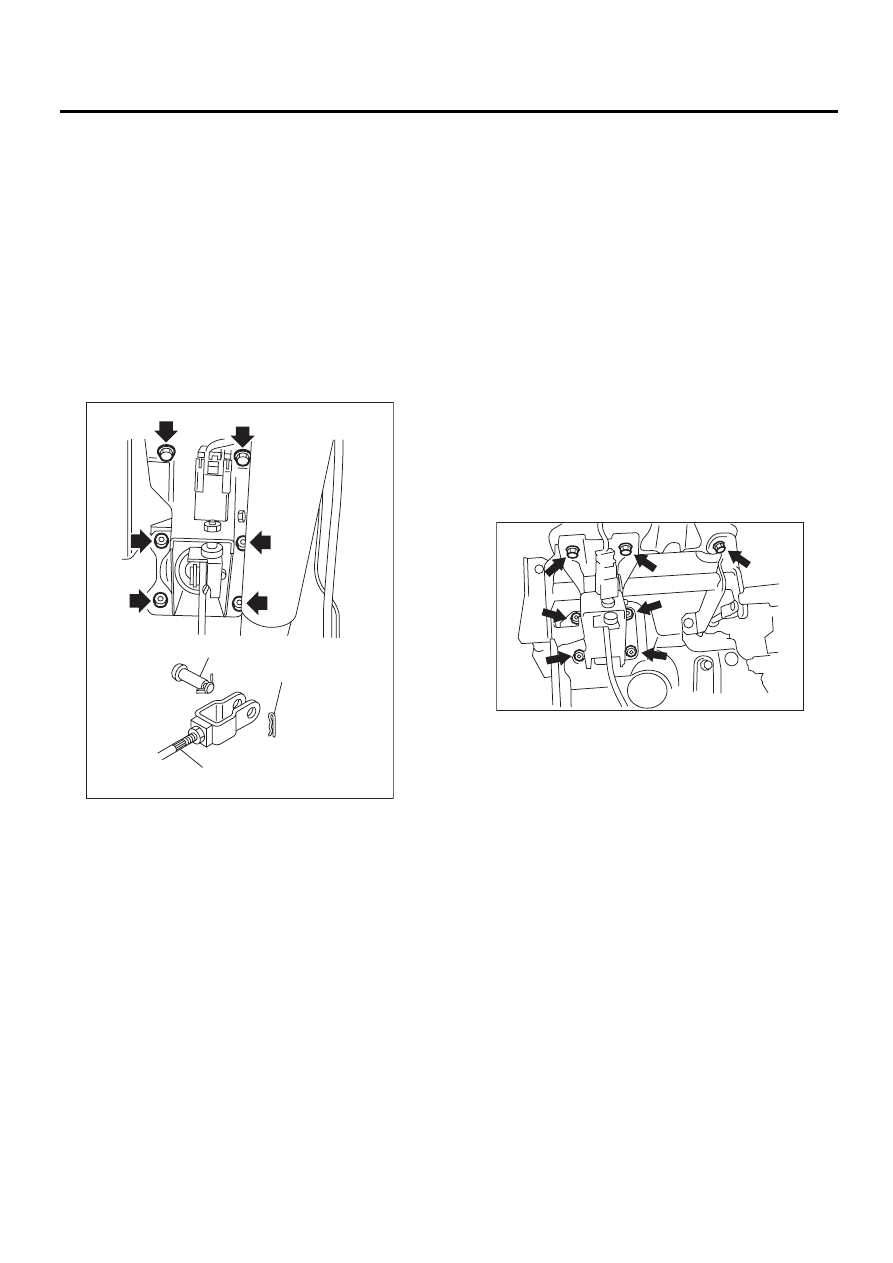

17.Педаль тормоза

A: СНЯТИЕ

1. МОДЕЛЬ AT С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов с
панели приборов.
3) Снимите штифты с отверстием под шплинт,
крепящие тормозную педаль к штоку усилите-
ля тормозной системы. Также отсоедините
разъем выключателя стоп-сигналов.
4) Отверните два болта и четыре гайки, скреп-
ляющие педаль тормоза с педалью.

2. МОДЕЛЬ MT С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ

1) Снимите болт рулевого механизма.
2) Поднимите автомобиль на подъемнике и от-
верните два болта, крепящие блок рулевого
управления к днищу кузова.
3) Опустите автомобиль.
4) Снимите нижнюю крышку панели приборов с
панели приборов.
5) Отсоедините следующие детали от кронш-
тейна педали.
• Нажимной шток усилителя тормозной системы
• Разъем (выключателя стоп-сигналов, и т.д.)
6) Снимите штифт с головкой и отверстием под
шплинт, крепящий рычаг и нажимной шток.
7) Отверните гайку, крепящую главный цилиндр
сцепления.
8) Снимите узел вала рулевого колеса.
9) Снимите педаль акселератора.
10) Снимите болты и гайки, крепящие кронш-
тейн педали.

(1) Штифт

(2) Стопорный штифт

(3) Рабочий шток

(2)

(3)

(1)

BR-00140
