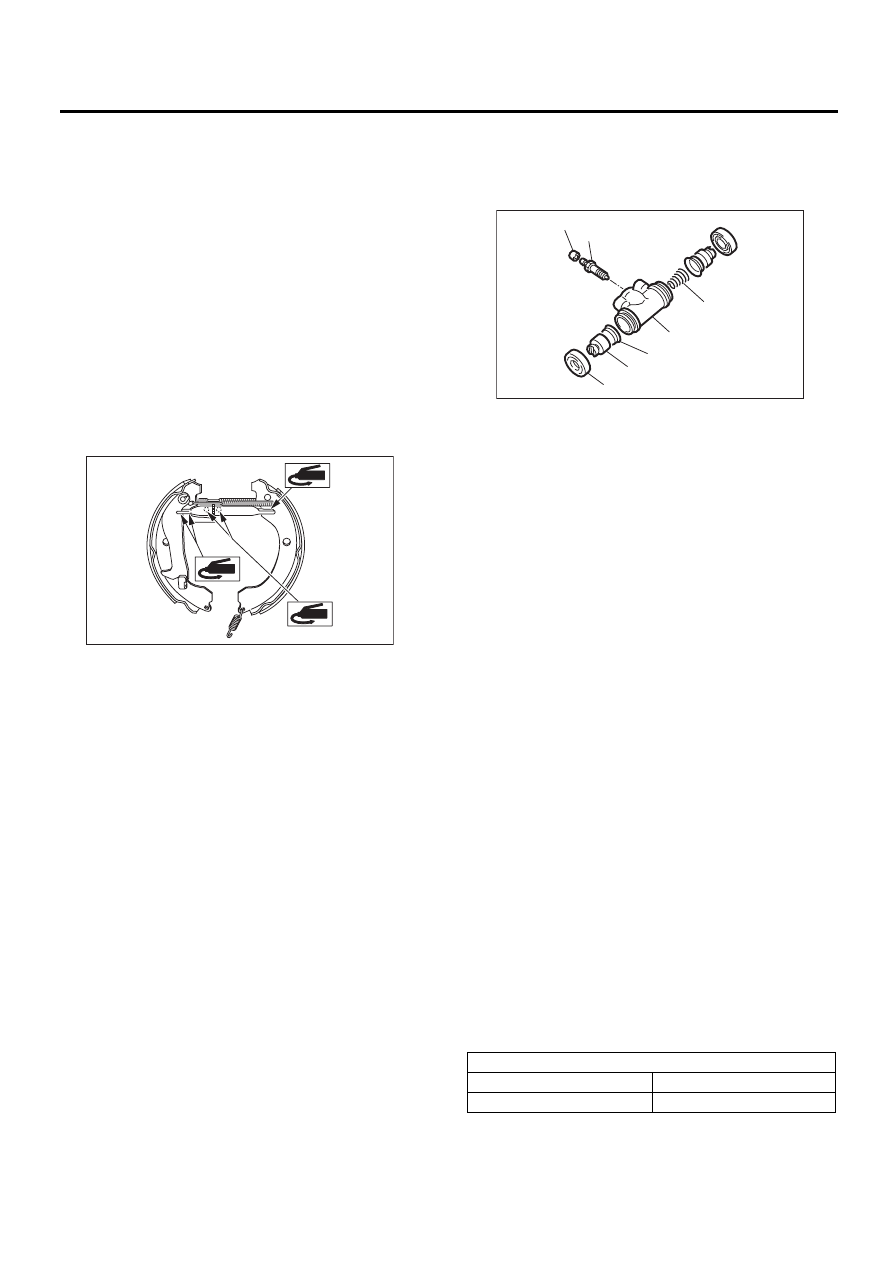

BR-35

Узел заднего барабанного тормоза

ТОРМОЗА

6) Прикрепите тормозной шланг и затяните
гайку крепления тормозной трубки шланга.

Момент затяжки:

15 Нм (1,5 кгс-м, 11,1 фунт-сила-фут)

ОСТОРОЖНО:
Не перегибайте тормозной шланг при уста-
новке.
7) Закрепите датчик скорости колеса системы
ABS на заднем щитке.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

8) Нанесите консистентную смазку на регули-
ровочные винты и оба края регулятора.

Консистентная смазка для тормоза:

Dow Corning Molykote M 7439
(Деталь № 003602001)

9) Установите тормозную колодку. <См. BR-31,
УСТАНОВКА, Колодка заднего барабанного
тормоза.>
10) Установите тормозной барабан. <См. BR-33,
УСТАНОВКА, Барабан заднего барабанного
тормоза.>
11) После установки узла заднего барабанного
тормоза, выпустите воздух из тормозной ма-
гистрали. <См. BR-45, Прокачка воздуха.>

C: РАЗБОРКА

1) Снимите правый и левый пылезащитные
чехлы с узла рабочего тормозного цилиндра
колеса.

2) Снимите поршень, манжету, пружину, шту-
цер прокачки воздуха и крышку.

D: УЗЕЛ

1) Протрите все детали тормозной жидкостью.
Проверьте и замените неисправные детали.
• Повреждения или усталость манжеты и пы-
лезащитного чехла
• Повреждения или ржавчина на корпусе ра-
бочего тормозного цилиндра колеса, поршне и
пружине.
2) Произведите сборку в порядке, обратном
порядку разборки.

(1) При установке манжеты используйте
специальный инструмент, а также нанесите
тормозную жидкость на скользящие повер-
хности, чтобы облегчить процесс установки.
Будьте внимательны, чтобы не перепутать
направление манжеты.
(2) Специальный инструмент предусмотрен
в разных размерах.

ОСТОРОЖНО:
При замене с помощью ремонтного комп-
лекта, убедитесь, что размер новых рабоче-
го тормозного цилиндра колеса и манжеты
совпадает с размером заменяемых деталей.

BR-00054

(1) Крышка устройства прокачки воздуха

(2) Штуцер прокачки воздуха

(3) Пружина

(4) Корпус рабочего тормозного цилиндра

(5) Манжета

(6) Поршень

(7) Пылезащитный чехол

Специальный инструмент: АДАПТЕР

Размер

№ детали:

19 мм (3/4 дюйма)

926460000

(3)

(2)

(1)

(4)

(5)

(6)

(7)

BR-00066

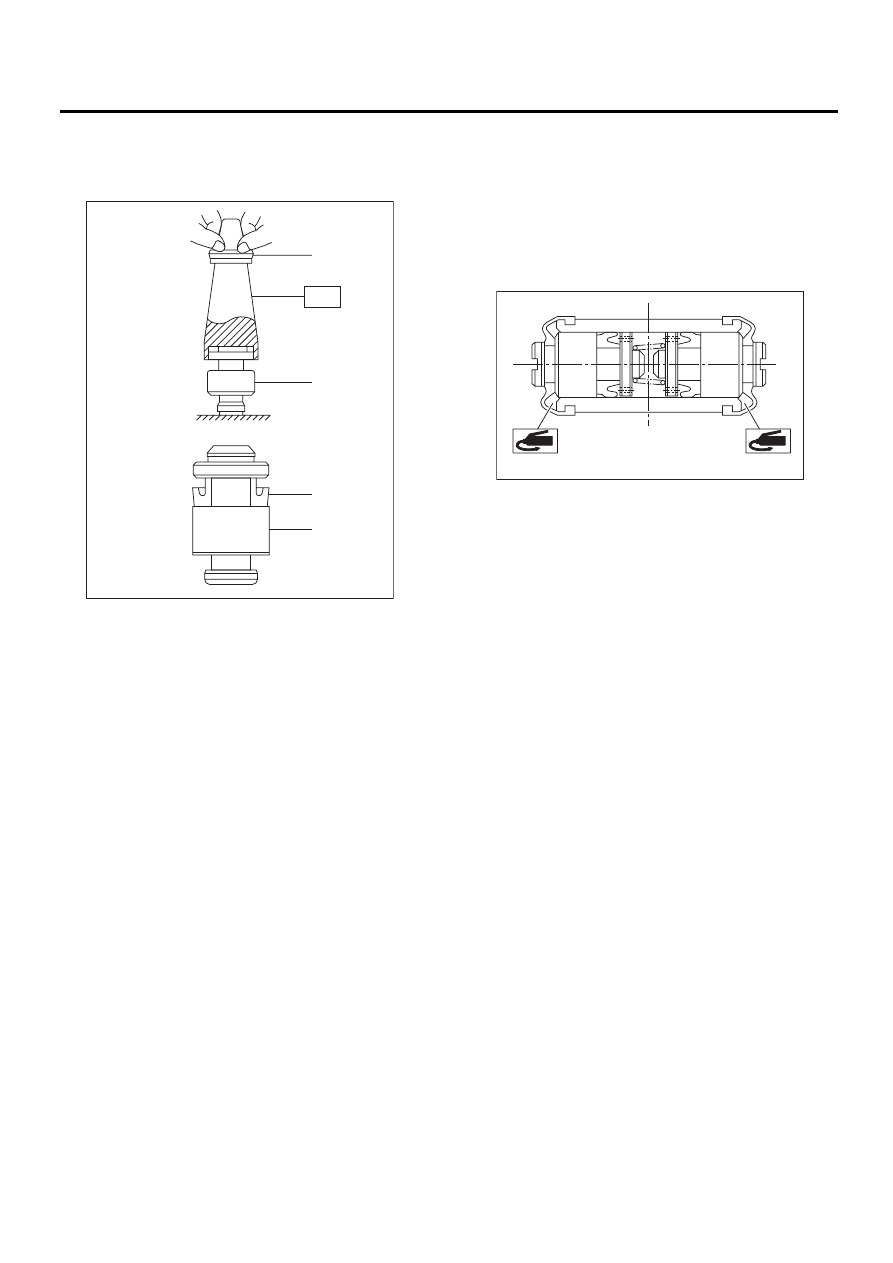

BR-36

Узел заднего барабанного тормоза

ТОРМОЗА

ОСТОРОЖНО:
При сборке будьте осторожны, чтобы не по-
царапать рабочий тормозной цилиндр коле-
са, чтобы в него не попала пыль.

3) Нанесите смазку для резиновых деталей на
внутреннюю поверхность пылезащитного чех-
ла, как это показано на рисунке.

ОСТОРОЖНО:
Ни в коем случае не используйте в этих це-
лях консистентную смазку для тормоза.

Смазка:

NIGLUBE RX-2 (Номер детали 000041000)

E: ПРОВЕРКА

1) При сильной деформации или износе задне-
го щитка, колодки и т.п., замените эти детали.

(1) Манжета

(2) Поршень

(1)

(2)

(1)

(2)

ST

BR-00067

BR-00068

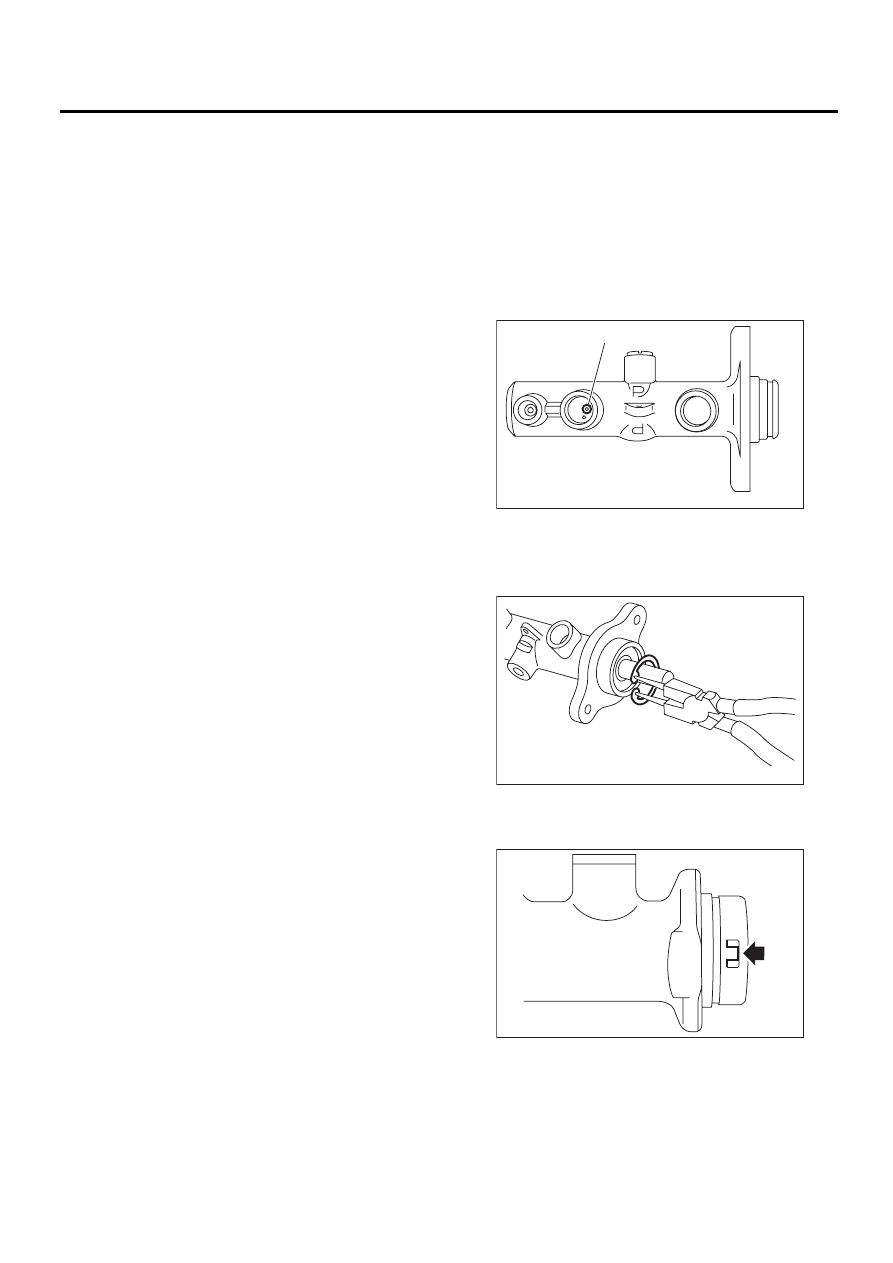

BR-37

Главный цилиндр

ТОРМОЗА

11.Главный цилиндр

A: СНЯТИЕ

ОСТОРОЖНО:
Не допускайте контакта тормозной жидкос-
ти с окрашенными поверхностями кузова
автомобиля. В случае разлития тормозной
жидкости, немедленно смойте ее водой и
вытрите.
1) Полностью слейте тормозную жидкость из
бачка тормозной жидкости.
2) Отсоедините разъем жгута проводов датчи-
ка уровня тормозной жидкости.
3) Снимите тормозные трубки с главного ци-
линдра.
4) Отверните гайки крепления главного цилин-
дра и снимите главный цилиндр с усилителя
тормозной системы.

В: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Гайка крепления главного цилиндра

14 Нм (1,4 кгс-м, 10,3 фунт-сила-фут)

Гайка крепления тормозной трубки
Модель с системой ABS:

15 Нм (1,5 кгс-м, 11,1 фунт-сила-фут)

Модель с системой VDC:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

ОСТОРОЖНО:
Используйте только рекомендованную тор-
мозную жидкость.
2) Выпустите воздух из тормозной системы.
<См. BR-45, ПРОЦЕДУРА, Прокачка воздуха.>

C: ЗАМЕНА

1) Удалите загрязнения с поверхности главно-
го тормозного цилиндра.
2) Закрепите главный цилиндр в тисках.
3) Снимите штифт, фиксирующий бачок тормоз-
ной жидкости на главном цилиндре, а затем
снимите бачок тормозной жидкости и втулку.
4) Надавливая на первичный поршень отверт-
кой, обернутой клейкой лентой, снимите штифт
цилиндра с помощью магнитного захвата.

5) Снимите разрезное кольцо. (Модель с систе-
мой VDC)

6) Отведите зажим и снимите держатель порш-
ня. Во время работы придерживайте держа-
тель поршня, так как его может выбросить.

7) Извлеките из цилиндра узел первичного
поршня и узел вторичного поршня, соблюдая
осторожность, чтобы не поцарапать внутрен-
нюю поверхность цилиндра.

(1) Штифт цилиндра (прямой штифт)

(1)

BR-00069

BR-00138

BR-00070

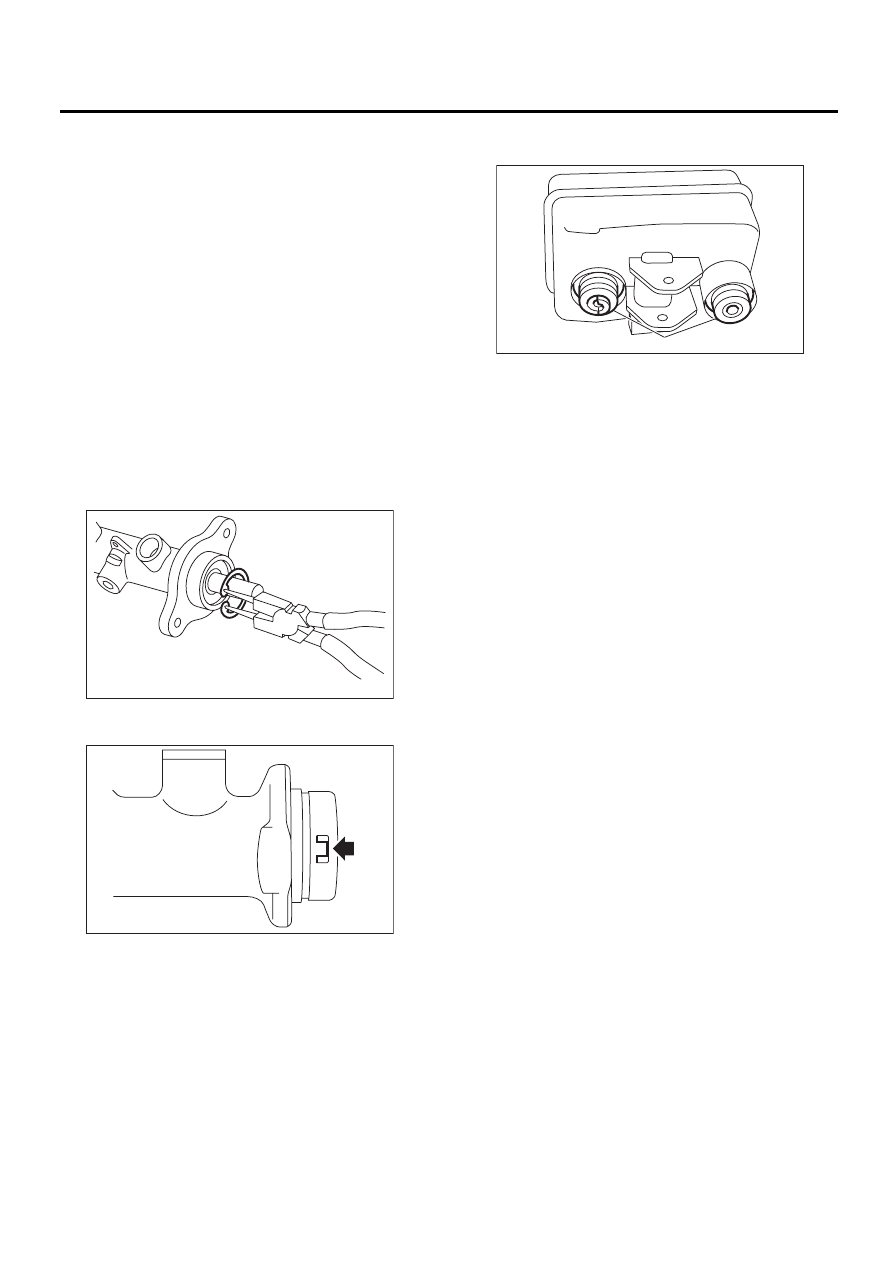

BR-38

Главный цилиндр

ТОРМОЗА

8) Используйте тормозную жидкость для про-
мывания внутренней стенки главного цилинд-
ра и узла поршня. Осуществите проверку на
предмет повреждений, деформации, износа
или наличия ржавчины. При наличии дефектов
замените узел главного цилиндра.
9) Нанесите тормозную жидкость на внутрен-
нюю поверхность главного цилиндра и узла
поршня.
10) Убедитесь в том, что на внутренней повер-
хности главного цилиндра и узла поршня нет
инородных предметов. Соблюдая осторож-
ность, чтобы не поцарапать внутреннюю по-
верхность цилиндра, установите узел первич-
ного поршня и узел вторичного поршня в глав-
ный цилиндр.
11) Надавливая на первичный поршень отверт-
кой, обернутой клейкой лентой, установите
штифт цилиндра.
12) Установите разрезное кольцо. (Модель с
системой VDC)

13) Установите держатель поршня и закрепите
его зажимом.

14) Установите уплотнение бачка тормозной
жидкости.

15) Установите бачок тормозной жидкости на
главный цилиндр и зафиксируйте его штиф-
том.

D: ПРОВЕРКА

Проверьте главный цилиндр на предмет утечки
тормозной жидкости.

ПРИМЕЧАНИЕ:
Если после замены узла поршня обнаружива-
ется утечка тормозной жидкости, а поврежде-
ний и царапин на внутренней поверхности нет,
может быть изношена внутренняя стенка глав-
ного цилиндра. В этом случае, замените узел
главного цилиндра.

BR-00138

BR-00070

(1) Уплотнение

(1)

BR-00072
