Узел заднего дискового тормоза

ТОРМОЗА

7. Узел заднего дискового

тормоза

A: СНЯТИЕ

ОСТОРОЖНО:
Не допускайте контакта тормозной жидкос-
ти с окрашенными поверхностями кузова
автомобиля. В случае разлития тормозной
жидкости, немедленно смойте ее водой и
вытрите.
1) Установите автомобиль на подъемник.
2) Ослабьте гайки колес.
3) Поднимите автомобиль на подъемнике и
снимите задние колеса.
4) Отсоедините тормозной шланг от узла кор-
пуса суппорта.
5) Отверните болт, крепящий стопорный штифт
(желтого цвета) к узлу корпуса суппорта.

6) Поднимите корпус суппорта, а затем смести-
те его к центру автомобиля, чтобы отделить от
суппорта.
7) Снимите суппорт с основания задней ступицы.

ПРИМЕЧАНИЕ:
Снимайте суппорт только при замене тормоз-
ного диска или суппорта. Для обслуживания уз-
ла корпуса суппорта необходимости в снятии
суппорта нет.
8) Удалите грязь и инородные предметы с узла
корпуса суппорта и суппорта.

ОСТОРОЖНО:
Будьте осторожны, чтобы не допустить по-
падания в соединитель тормозного шланга
инородных предметов.

В: УСТАНОВКА

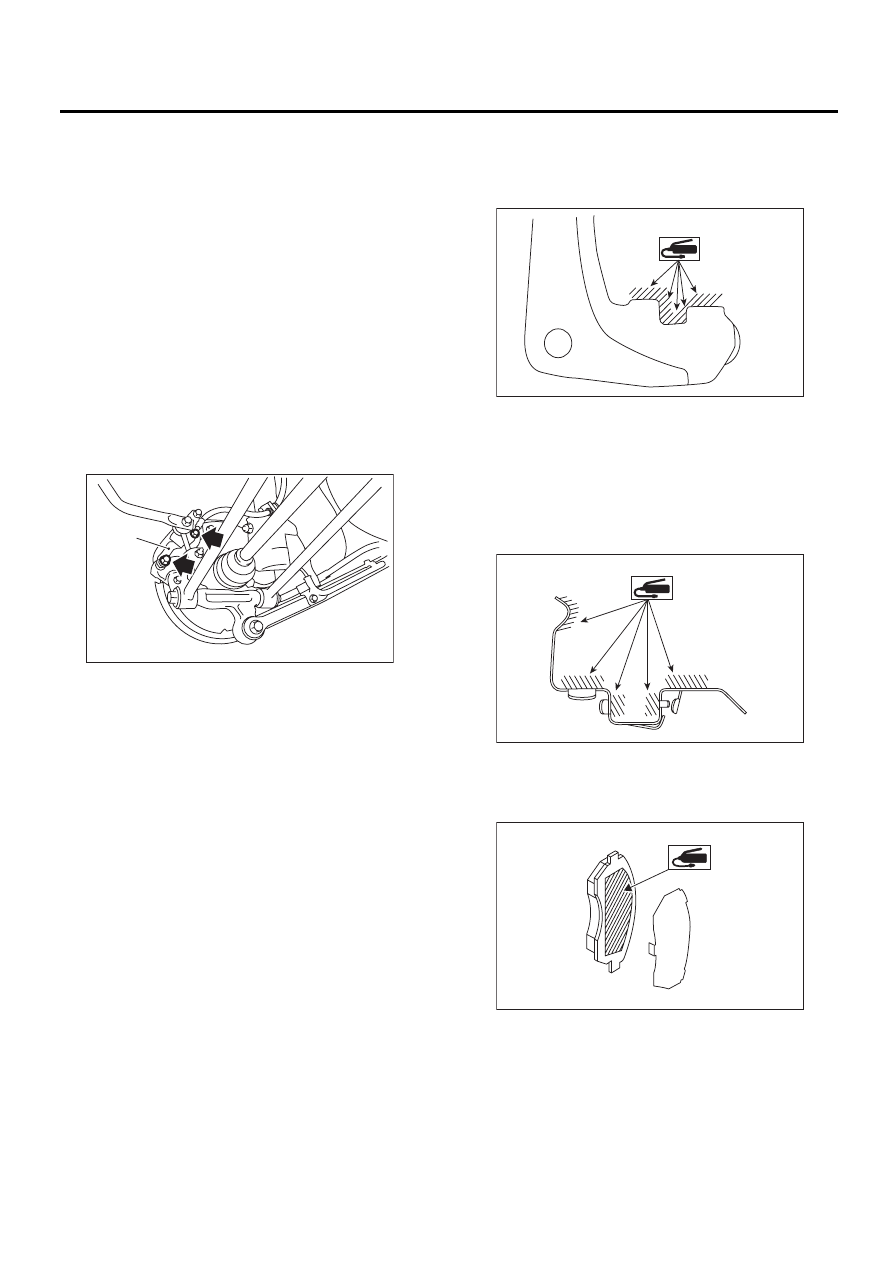

1) Нанесите на суппорт тонкий слой дисуль-
фид-молибденовой смазки MOLYKOTE M7439
(Номер детали 003602001).

2) Установите суппорт на основание задней
ступицы.

Момент затяжки:

52 Нм (5,3 кгс-м, 38,4 фунт-сила-фут)

3) Нанесите на поверхность контакта колодки
и фиксатора колодки тонкий слой дисульфид-
молибденовой смазки MOLYKOTE AS880N (Но-
мер детали K0777YA010).

4) Нанесите на поверхность контакта колодки
и внутренней прокладки колодки тонкий слой
дисульфид-молибденовой смазки MOLYKOTE
AS880N (Номер детали K0777YA010).

5) Установите колодку на суппорт.
6) Установите корпус суппорта на суппорт.

Момент затяжки:

37 Нм (3,8 кгс-м, 27,3 фунт-сила-фут)

(1) Корпус суппорта

BR-00125

(1)

BR-00597

BR-00599

BR-00602

BR-28

Узел заднего дискового тормоза

ТОРМОЗА

7) Установите тормозной шланг, используя но-
вую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

ОСТОРОЖНО:
Не перегибайте тормозной шланг при уста-
новке.
8) Выпустите воздух из тормозной системы.
<См. BR-45, Прокачка воздуха.>

C: РАЗБОРКА

1) Снимите стопорное кольцо пылезащитного
чехла.

2) Снимите пылезащитный чехол поршня.

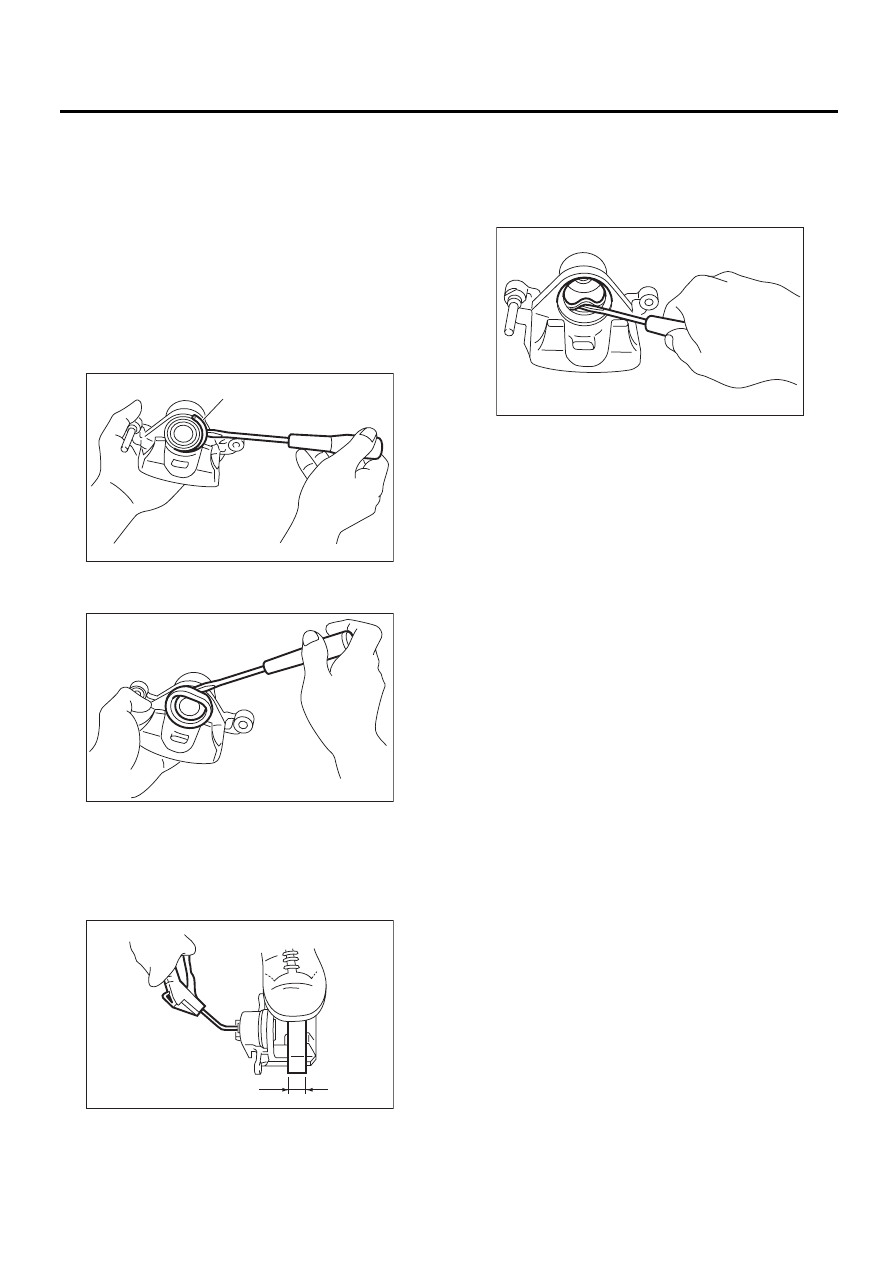

3) Установите в корпус суппорта деревянный
брусок, как показано на рисунке, чтобы не до-
пустить выпадения и повреждения поршня, за-
тем постепенно подавайте сжатый воздух че-
рез отверстие для подсоединения тормозного
шланга, чтобы выдавить поршень.

4) Снимите уплотнение поршня с цилиндра
корпуса суппорта.

ОСТОРОЖНО:
Не допускайте повреждения цилиндра корпу-
са суппорта и канавки уплотнения поршня.

5) Снимите втулку и пылезащитный чехол сто-
порного штифта с корпуса суппорта.
6) Снимите направляющий штифт (зеленого
цвета) и пылезащитный чехол штифта.

D: УЗЕЛ

1) Очистите внутреннюю поверхность корпуса
суппорта с помощью тормозной жидкости.
2) Нанесите на уплотнение поршня слой тор-
мозной жидкости и установите его в канавку
на корпусе суппорта.
3) Нанесите слой тормозной жидкости на внут-
реннюю поверхность цилиндра корпуса суп-
порта и всю наружную поверхность поршня.
4) Нанесите на пылезащитный чехол поршня
слой консистентной смазки предусмотренного
типа и установите его в канавку у края цилин-
дра корпуса суппорта.

Смазка:

NIGLUBE RX-2 (Номер детали 000041000)

5) Установите поршень на цилиндр корпуса
суппорта.

ОСТОРОЖНО:
Не прилагайте чрезмерного усилия, встав-
ляя поршень в цилиндр корпуса суппорта.

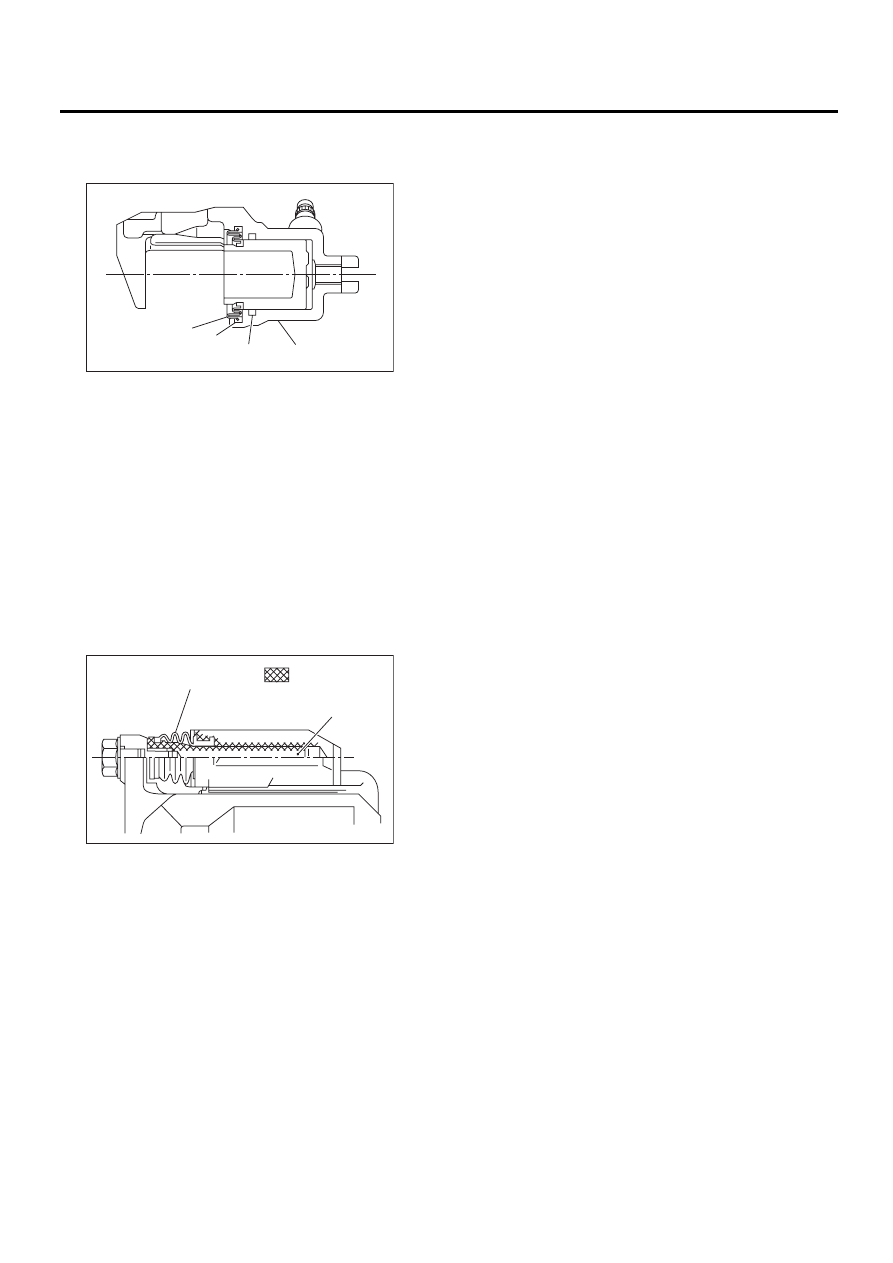

(1) Стопорное кольцо пылезащитного чехла

(1) Установите деревянный брусок шириной 30 мм

(1,18 дюйма).

(1)

BR-00040

BR-00041

(1)

BR-00042

BR-00043

BR-29

Узел заднего дискового тормоза

ТОРМОЗА

6) Установите пылезащитный чехол поршня в
канавки цилиндра корпуса суппорта и поршня,
затем установите стопорное кольцо обода.

7) Нанесите слой консистентной смазки пре-
дусмотренного типа на внешнюю поверхность
стопорного (желтого цвета) и направляющего
(зеленого цвета) штифтов, а также на вне-
шнюю поверхность втулки стопорного штифта,
внутреннюю поверхность цилиндра и канавки
пылезащитного чехла штифта.

Смазка:

NIGLUBE RX-2 (Номер детали 000041000)

8) Установите пылезащитный чехол направля-
ющего штифта на суппорт.
9) Установите пылезащитный чехол стопорно-
го штифта на суппорт, а затем вставьте в пре-
дусмотренное положение втулку стопорного
штифта.

E: ПРОВЕРКА

1) Отремонтируйте или замените неисправные
детали.
2) Проверьте корпус суппорта и поршень на
предмет неравномерного износа, повреждения
или коррозии.
3) Проверьте резиновые детали на предмет
повреждений или дефектов.

(1) Пылезащитный чехол поршня

(2) Стопорное кольцо пылезащитного чехла

(3) Уплотнение поршня

(4) Корпус суппорта

(1) Пылезащитный чехол штифта

(2) Стопорный штифт (желтого цвета) или на-

правляющий штифт (зеленого цвета)

(3) Область нанесения смазки

(4)

(3)

(2)

(1)

BR-00029

: (3)

(2)

(1)

BR-00030

BR-30

Колодка заднего барабанного тормоза

ТОРМОЗА

8. Колодка заднего

барабанного тормоза

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Ослабьте гайки колес.
3) Поднимите автомобиль на подъемнике и
снимите задние колеса.
4) Отпустите стояночный тормоз.

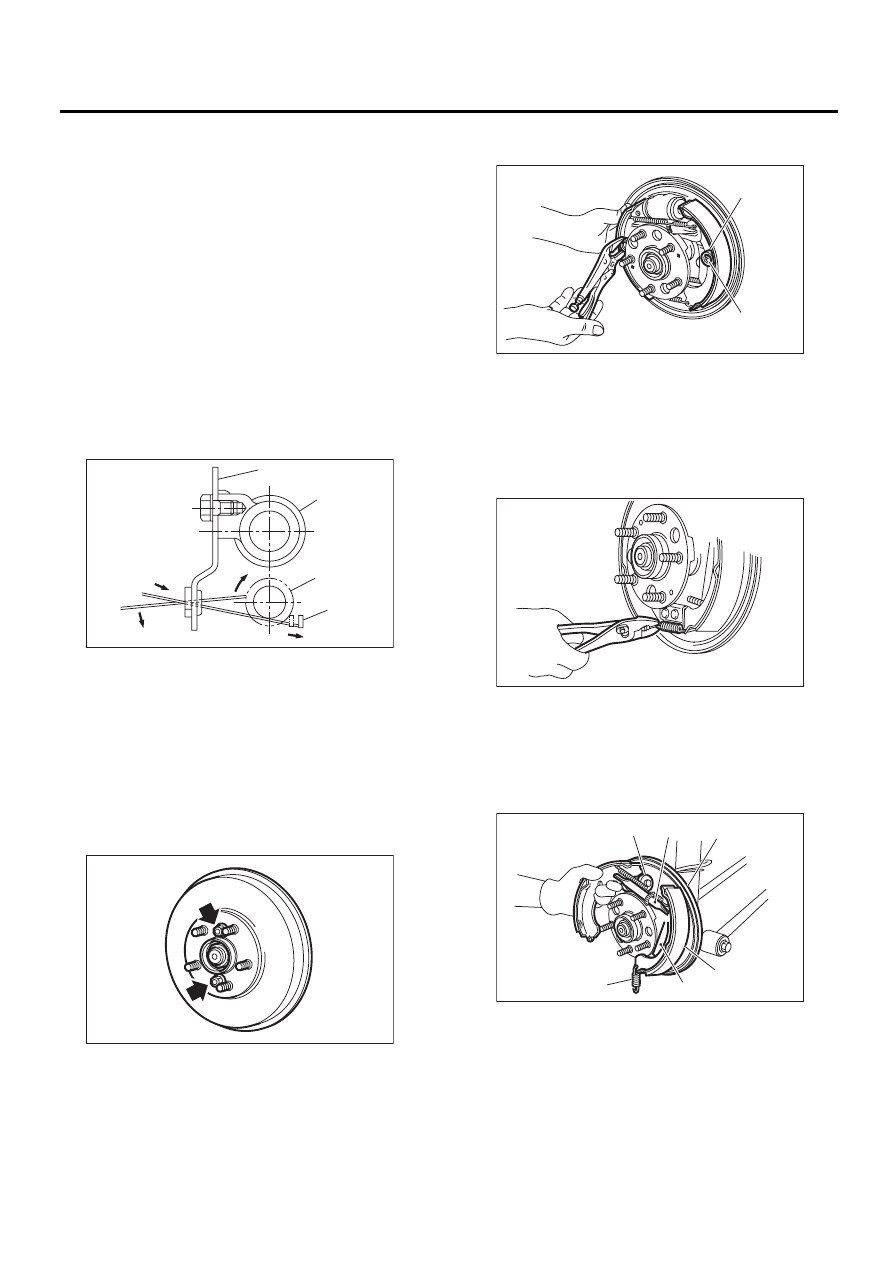

5) Снимите тормозной барабан с узла тормоза.

ПРИМЕЧАНИЕ:
• Если снять тормозной барабан затрудни-
тельно, снимите крышку регулировочного от-
верстия с заднего щитка, затем поверните за-
жимные лапки узла регулятора с помощью
плоской отвертки, пока тормозная колодка не
отойдет от барабана.

• Если снять тормозной барабан затрудни-
тельно, извлеките его, установив 8-мм болт в
отверстие под болт на тормозном барабане.

6) Придержите штифт держателя, придержи-
вая заднюю часть заднего щитка рукой.

7) Поверните колпачок держателя и снимите
его со штифта.
8) Отсоедините нижнюю возвратную пружину
колодки от тормозной колодки.

9) Снимите все тормозные колодки вместе с
регулятором с заднего щитка.

ОСТОРОЖНО:
При снятии тормозных колодок будьте ос-
торожны, чтобы не погнуть трос стояночно-
го тормоза.

(1) Задний щиток

(2) Узел рабочего тормозного цилиндра

(3) Зажимные лапки узла регулятора

(4) Регулировочный рычаг

(5) Направление затяжки

(6) Направление нажатия

(1)

(2)

(3)

(4)

(6)

(5)

BR-00046

BR-00047

(1) Колпачок держателя

(2) Штифт держателя

(1) Узел рабочего тормозного цилиндра

(2) Узел регулятора

(3) Задний щиток

(4) Нижняя возвратная пружина колодки

(5) Рычаг стояночного тормоза

(6) Тормозная колодка (вторичная)

(1)

(2)

BR-00048

BR-00049

(3)

(2)

(1)

(6)

(5)

(4)

BR-00050
