BR-15

Общие сведения

ТОРМОЗА

11.МЕХАНИЗМ УДЕРЖАНИЯ НА УКЛОНЕ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Используйте фирменную жидкость, смазку и
т.д. SUBARU или эквивалентную. Не смеши-
вайте жидкости, смазки и т.д. различного типа
и различных производителей.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Перед установкой наносите смазку на повер-
хности скольжения или вращения.
• Перед установкой уплотнительных колец
или стопорных колец наносите достаточное ко-
личество жидкости во избежание поврежде-
ния или деформации.

• Перед закреплением детали в тисках, между
деталью и тисками, установите прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ветоши.
• Берегите кузов автомобиля от жидкостей.
При соприкосновении какой-либо жидкости с
кузовом автомобиля, немедленно промойте
его водой.

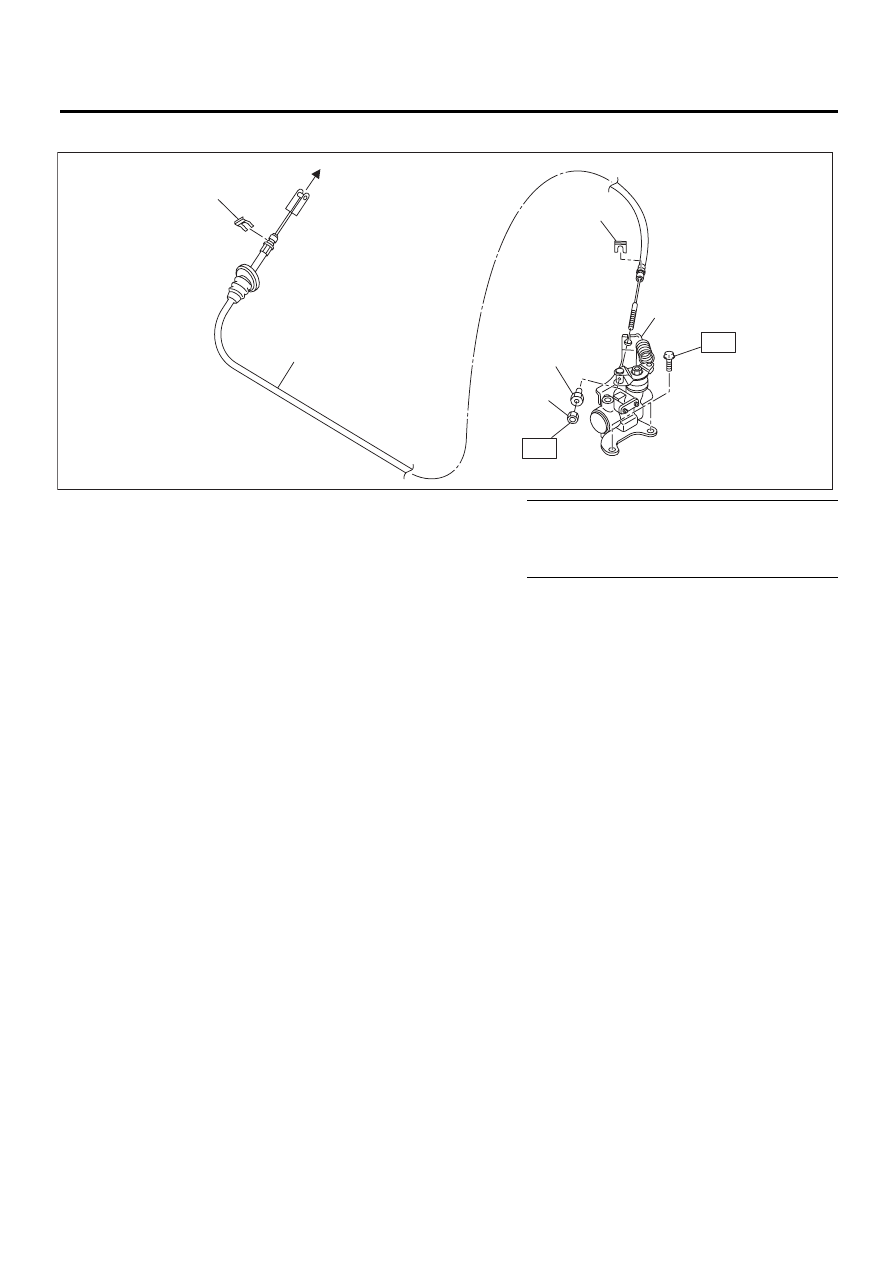

(1)

Хомут

(4) Регулировочная гайка

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2)

Трос клапана удержания давления

(5) Стопорная гайка

T1: 3,5 (0,36, 2,58)

(3)

Клапан удержания давления (кла-
пан удержания давления)

(6) На педаль сцепления

T2: 18 (1,8, 13,3)

BR-00121

(6)

(1)

(1)

(4)

(5)

(3)

(2)

T2

T1

BR-16

Общие сведения

ТОРМОЗА

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

926460000

АДАПТЕР 3/4

″ РА-

БОЧЕГО ТОРМОЗ-
НОГО ЦИЛИНДРА

Используется для установки манжеты на
поршень рабочего тормозного цилиндра.
(Размер 3/4 дюйма)

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Плоскогубцы пружинного стопорного кольца

Используются для снятия и установки пружинных колец.

Накидной гаечный ключ

Используется для установки и снятия тормозных трубок.

ST-926460000

BR-17

Передняя тормозная колодка

ТОРМОЗА

2. Передняя тормозная

колодка

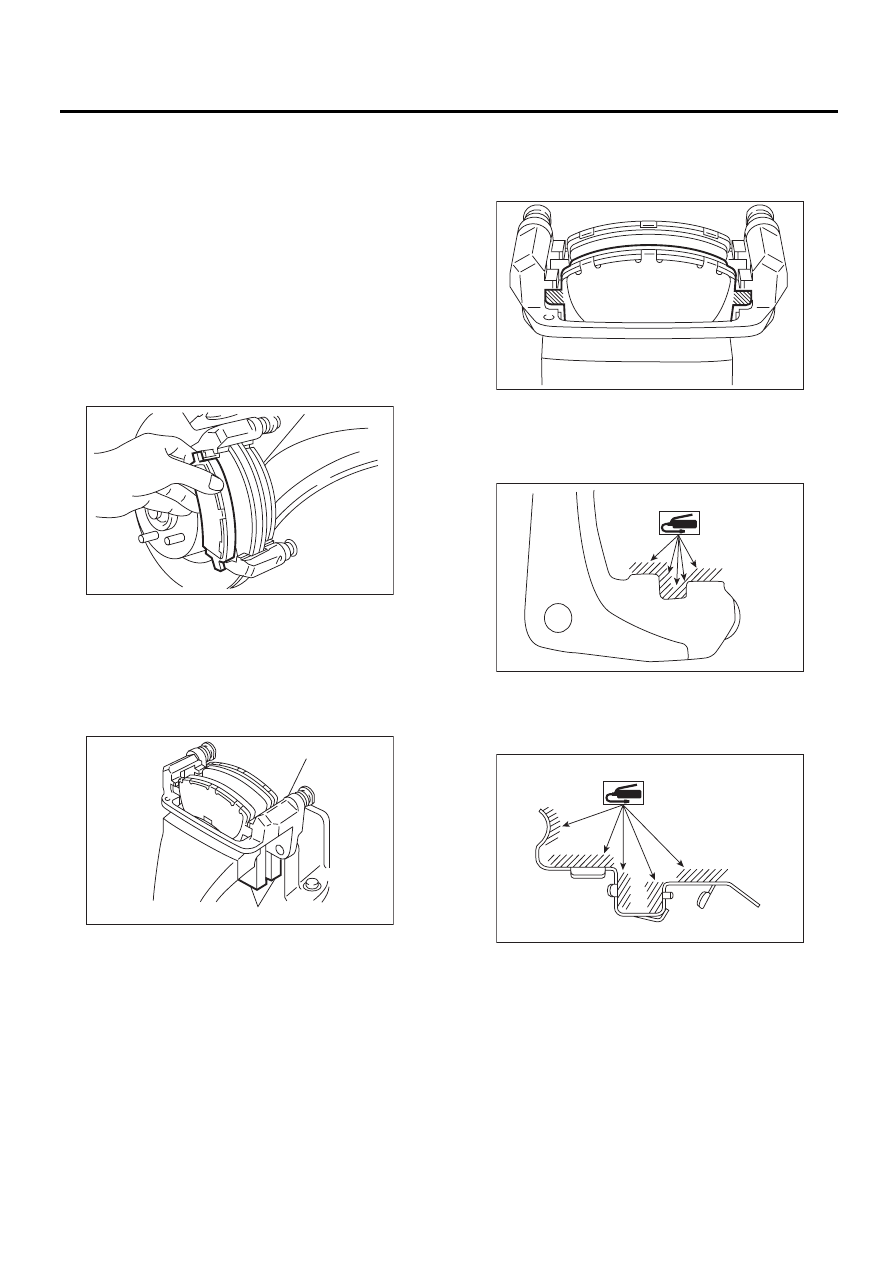

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Ослабьте гайки колес.
3) Поднимите автомобиль и снимите передние
колеса.
4) Снимите нижние болты суппорта.
5) Поднимите корпус суппорта и подоприте его.

ПРИМЕЧАНИЕ:
Тормозной шланг нельзя отсоединять от корпу-
са суппорта.
6) Снимите колодку.

ПРИМЕЧАНИЕ:
Если снять колодку затруднительно, действуй-
те следующим образом:

(1) Снимите корпус суппорта с суппорта.
(2) Снимите суппорт.
(3) Установите суппорт между деревянны-
ми брусками в тиски.

(4) Установите на заштрихованную часть
тормозной колодки шток диаметром не бо-
лее 12 мм (0,47 дюйма) и ударами молотка
снимите тормозную колодку.

В: УСТАНОВКА

1) Нанесите на суппорт тонкий слой дисуль-
фид-молибденовой смазки MOLYKOTE M7439
(Номер детали 003602001).

2) Нанесите на поверхность контакта колодки
и фиксатора колодки тонкий слой дисульфид-
молибденовой смазки MOLYKOTE M7439 (Но-
мер детали 003602001).

(1) Суппорт

(2) Деревянный брусок

BR-00012

(1)

(2)

BR-00013

BR-00014

BR-00597

BR-00596

BR-18

Передняя тормозная колодка

ТОРМОЗА

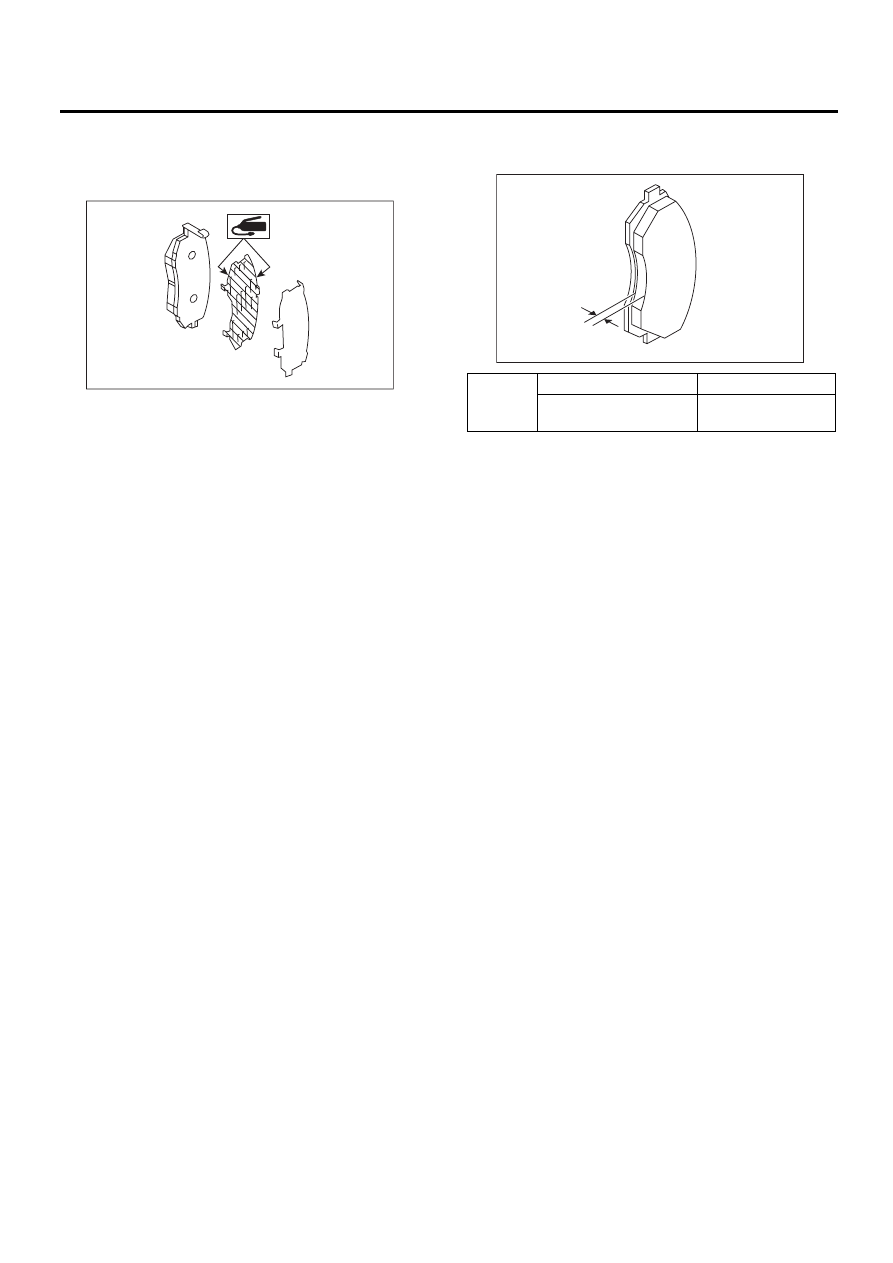

3) Нанесите на поверхности колодки и внут-
ренней прокладки колодки тонкий слой ди-
сульфид-молибденовой смазки MOLYKOTE
M7439 (Номер детали K0777YA010).

4) Установите колодку на суппорт.
5) Установите корпус суппорта на суппорт.

Момент затяжки:

26,5 Нм (2,7 кгс-м, 19,5 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Если при замене колодки выдавливание порш-
ня вызывает затруднения, для облегчения ра-
боты ослабьте крепления устройства прокачки
воздуха.

C: ПРОВЕРКА

Проверьте толщину колодки A.

ПРИМЕЧАНИЕ:
• Всегда заменяйте колодки сразу с обеих сто-
рон.
• Замените фиксаторы колодок, если они де-
формированы или изношены.
• На правой внутренней колодке есть индика-
тор износа. Если колодка изнашивается до пре-
дельно допустимой толщины, конец индикатора
износа соприкасается с тормозным диском, и
при вращении колеса издает резкий звук. Если
появляется такой звук, замените колодку.
• Замените колодку, если на ней имеются сле-
ды масла или смазки.

BR-00601

Толщина
колодки

Номинальное значение

11 мм (0,43 дюйма)

Предельно допустимый
износ

1,5 мм (0,059 дюй-

ма)

A

BR-00016
