BR-7

Общие сведения

ТОРМОЗА

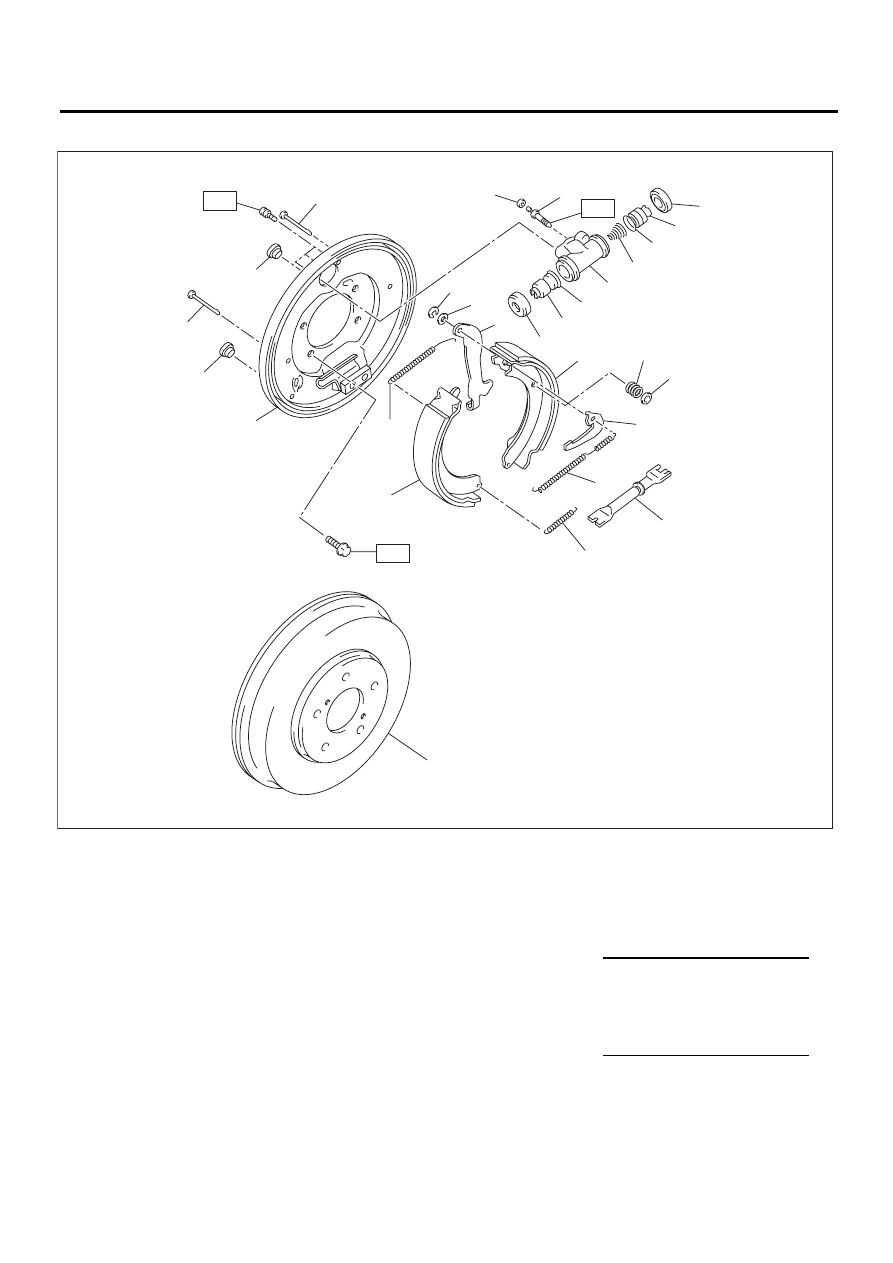

4. ЗАДНИЙ БАРАБАННЫЙ ТОРМОЗ

(1)

Крышка устройства прокачки воздуха

(11) Верхняя возвратная пружина

колодки

(21) Нижняя возвратная пру-

жина колодки

(2)

Штуцер прокачки воздуха

(12) Фиксатор

(22) Регулировочная пружина

(3)

Пылезащитные чехлы

(13) Шайба

(23) Тормозной барабан

(4)

Поршень

(14) Рычаг стояночного тормоза

(24) Заглушка

(5)

Манжета

(15) Тормозная колодка (вторичная)



(6)

Пружина

(16) Тормозная колодка (первичная) Момент затяжки:

Нм (кгс-м, фунт-сила фут)

(7)

Корпус рабочего тормозного цилиндра

(17) Пружина держателя колодки

T1: 8 (0,8, 5,9)

(8)

Штифт держателя

(18) Колпачок держателя

T2: 10 (1,0, 7,4)

(9)

Заглушка

(19) Регулировочный рычаг

T3: 53 (5,4, 39,1)

(10) Задний щиток

(20) Узел регулятора





T1

T2

T3

(1)

(2)

(8)

(8)

(9)

(3)

(13)

(12)

(11)

(16)

(10)

(24)

(21)

(23)

(22)

(20)

(19)

(15)

(14)

(17)

(18)

(3)

(4)

(5)

(5)

(6)

(7)

(4)

BR-00004

BR-8

Общие сведения

ТОРМОЗА

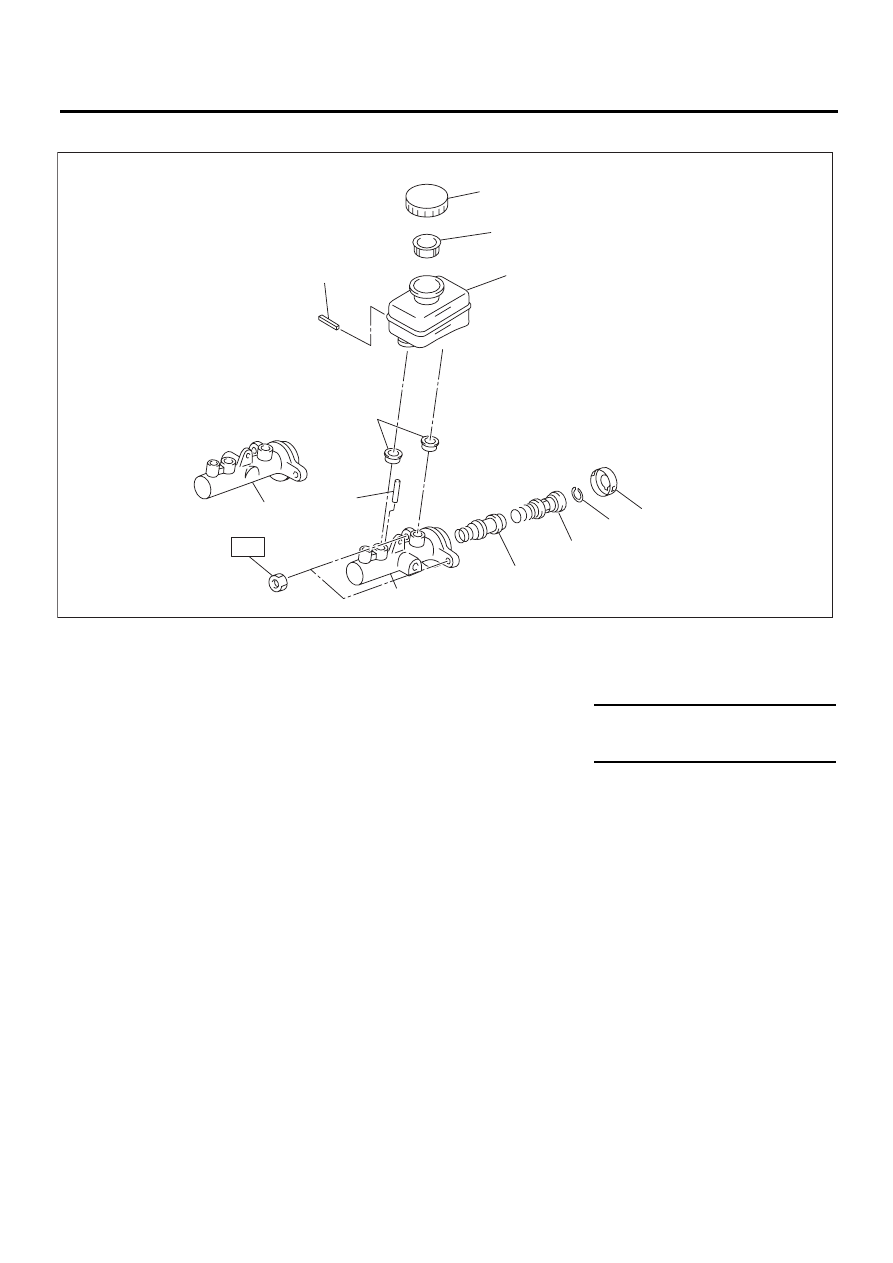

5. ГЛАВНЫЙ ЦИЛИНДР

(1) Крышка

(6)

Разрезное кольцо (модель с системой VDC) (11) Уплотнение

(2) Фильтр

(7)

Первичный поршень

(12) Корпус цилиндра (модель с

правосторонним управлением)

(3) Бачок тормозной жидкости

(8)

Вторичный поршень





(4) Штифт

(9)

Корпус цилиндра (модель с левосторонним
управлением)

Момент затяжки:
Нм (кгс-м, фунт-сила фут)

(5) Фиксатор поршня

(10) Штифт цилиндра (модель с системой ABS)

T: 14 (1,4, 10,3)

BR-00567

T

(1)

(2)

(3)

(5)

(7)

(8)

(9)

(10)

(11)

(4)

(6)

(12)

BR-9

Общие сведения

ТОРМОЗА

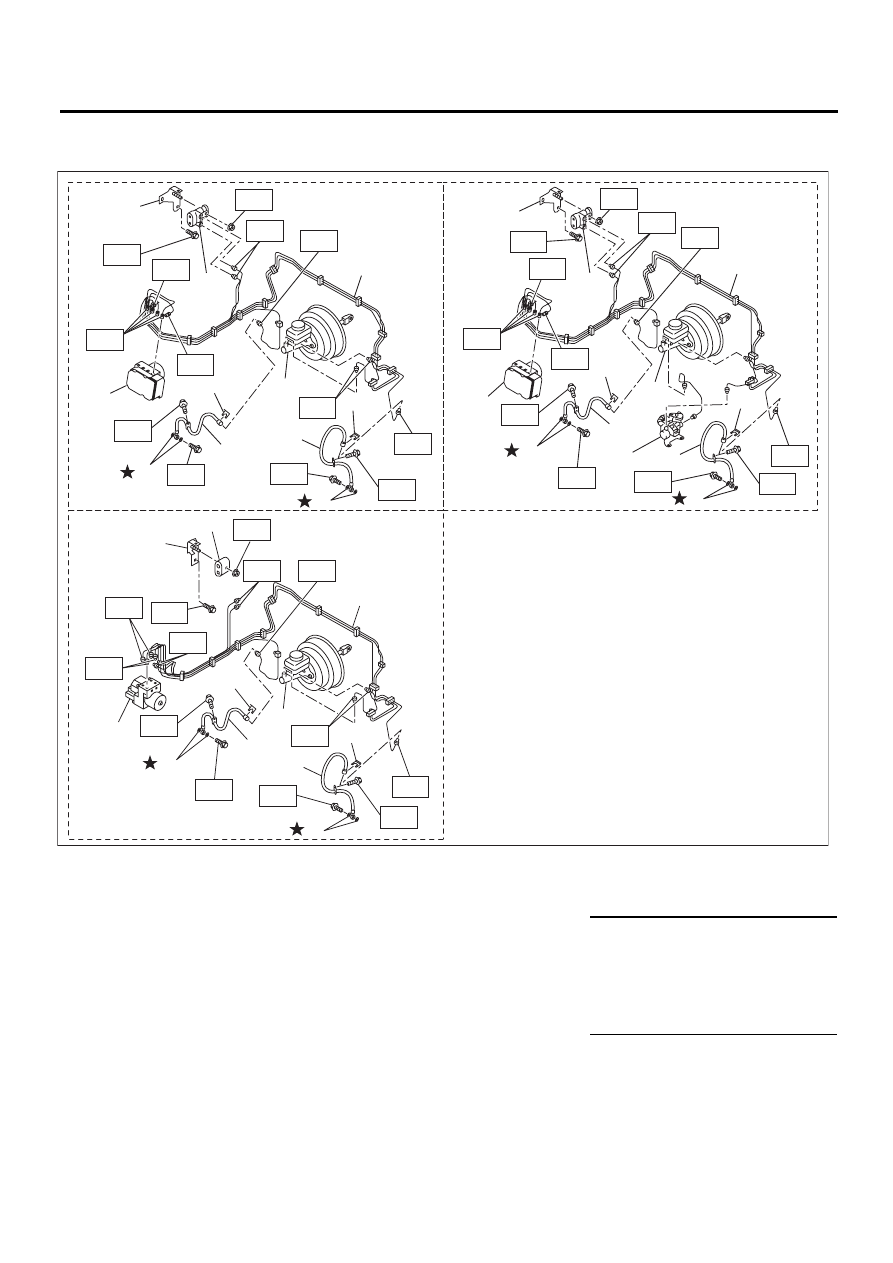

6. ПЕРЕДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ ДЛЯ МОДЕЛЕЙ С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ

(A) Модели без механизма удержания

на уклоне

(B) Модели с механизмом удержа-

ния на уклоне

(C) Модель с системой VDC













(1) Узел передней тормозной трубки

(8)

Гидравлический блок управле-
ния системы VDC (VDCH/U)

Момент затяжки:
Нм (кгс-м, фунт-сила фут)

(2) Двухканальный соединитель

T1: 15 (1,5, 11,1)

(3) Правый передний тормозной шланг

(9)

Кронштейн

T2: 18 (1,8, 13,3)

(4) Левый передний тормозной шланг

(10) Главный цилиндр

T3: 19 (1,9, 14,0)

(5) Хомут

(11) Механизм удержания на уклоне

T4: 33 (3,4, 24,3)

(6) Прокладка

(12) Двухканальный соединитель

(7) Блок управления системы ABS и гидрав-

лический блок управления (ABSCM&H/U)

BR-00542

(A)

(B)

(C)

(8)

(6)

(1)

T1

T1

T1

T3

T1

(5)

(3)

(10)

(4)

T4

T2

T2

(6)

(5)

T4

T1

T1

T1

(1)

(10)

T2

T4

(3)

(6)

(5)

T2

(4)

(6)

(5)

T1

T4

T2

T2

(2)

(9)

T1

(7)

T1

T1

T1

T1

T1

T2

T2

T2

T2

T4

T4

(9)

(2)

(1)

(5)

(6)

(10)

(3)

(11)

(4)

(5)

(6)

T1

(7)

T1

T1

(9)

(12)

T1

T2

T2

T3

BR-10

Общие сведения

ТОРМОЗА

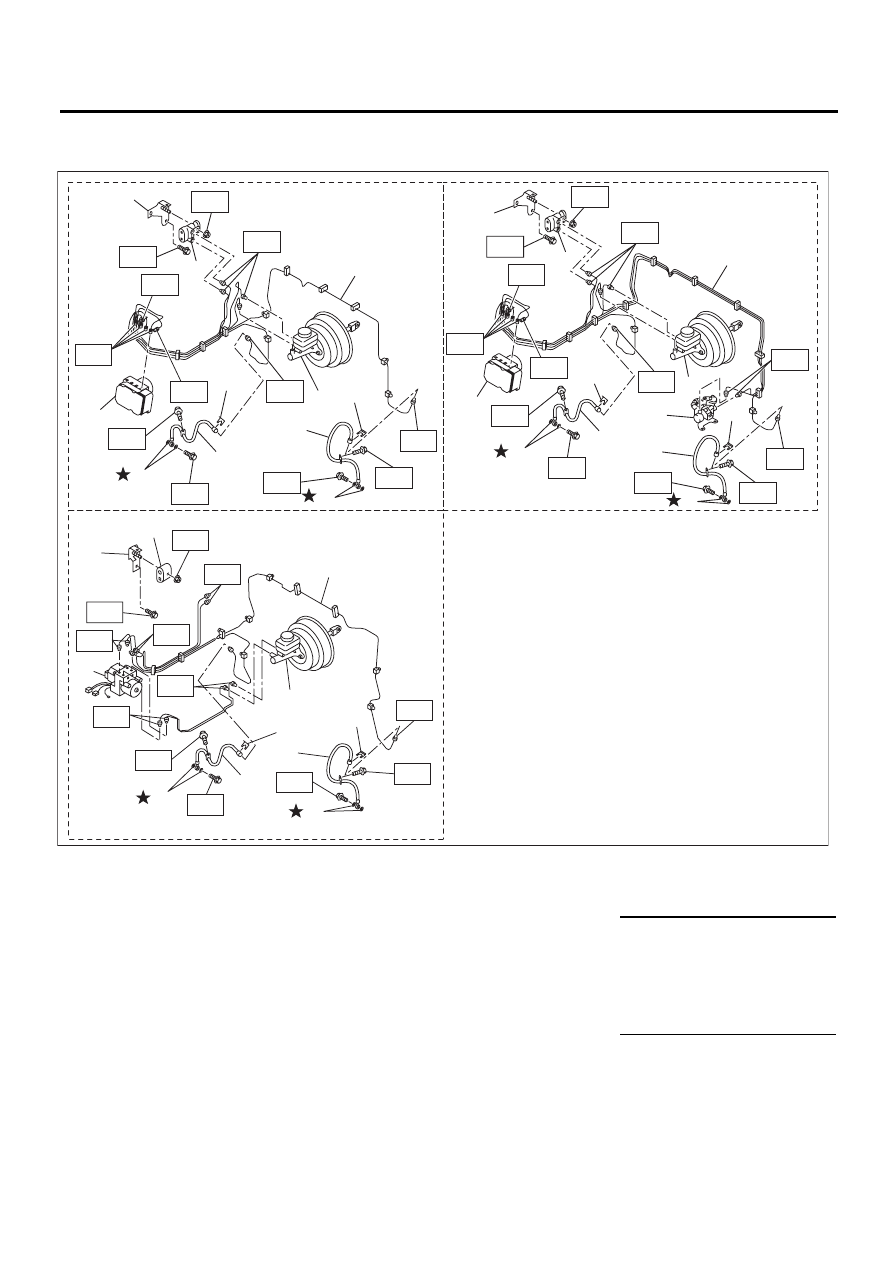

7. ПЕРЕДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ ДЛЯ МОДЕЛЕЙ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ

(A) Модели без механизма удержания на ук-

лоне

(B)

(Модели с механизмом удержа-
ния на уклоне)

(C)

Модель с системой VDC













(1)

Узел передней тормозной трубки

(8)

Гидравлический блок управле-
ния системы VDC (VDCH/U)

Момент затяжки: Нм (кгс-м,
фунт-сила фут)

(2)

Двухканальный соединитель

T1: 15 (1,5, 11,1)

(3)

Правый передний тормозной шланг

(9)

Кронштейн

T2: 18 (1,8, 13,3)

(4)

Левый передний тормозной шланг

(10)

Главный цилиндр

T3: 19 (1,9, 14,0)

(5)

Хомут

(11)

Механизм удержания на уклоне

T4: 33 (3,4, 24,3)

(6)

Прокладка

(12)

Двухканальный соединитель

(7)

Блок управления системы ABS и гидрав-
лический блок управления (ABSCM&H/U)

BR-00543

(A)

(B)

(C)

T2

T2

T2

T2

T1

T1

T1

T4

T4

(1)

(5)

(5)

(10)

(3)

(4)

(6)

(6)

(9)

(2)

T1

(7)

T1

T1

(9)

(2)

T1

T1

T1

T1

T2

T2

T2

T2

T4

T4

(1)

(5)

(6)

(3)

(11)

(10)

(5)

(4)

(6)

T1

(7)

T1

T1

(12)

T3

T3

(7)

T1

T1

T1

T1

T2

T2

T2

T2

T4

T4

(1)

(6)

(6)

(5)

(5)

(9)

(10)

(3)

(4)
