Subaru Forester (2008 год). Руководство - часть 644

BR-11

Общие сведения

ТОРМОЗА

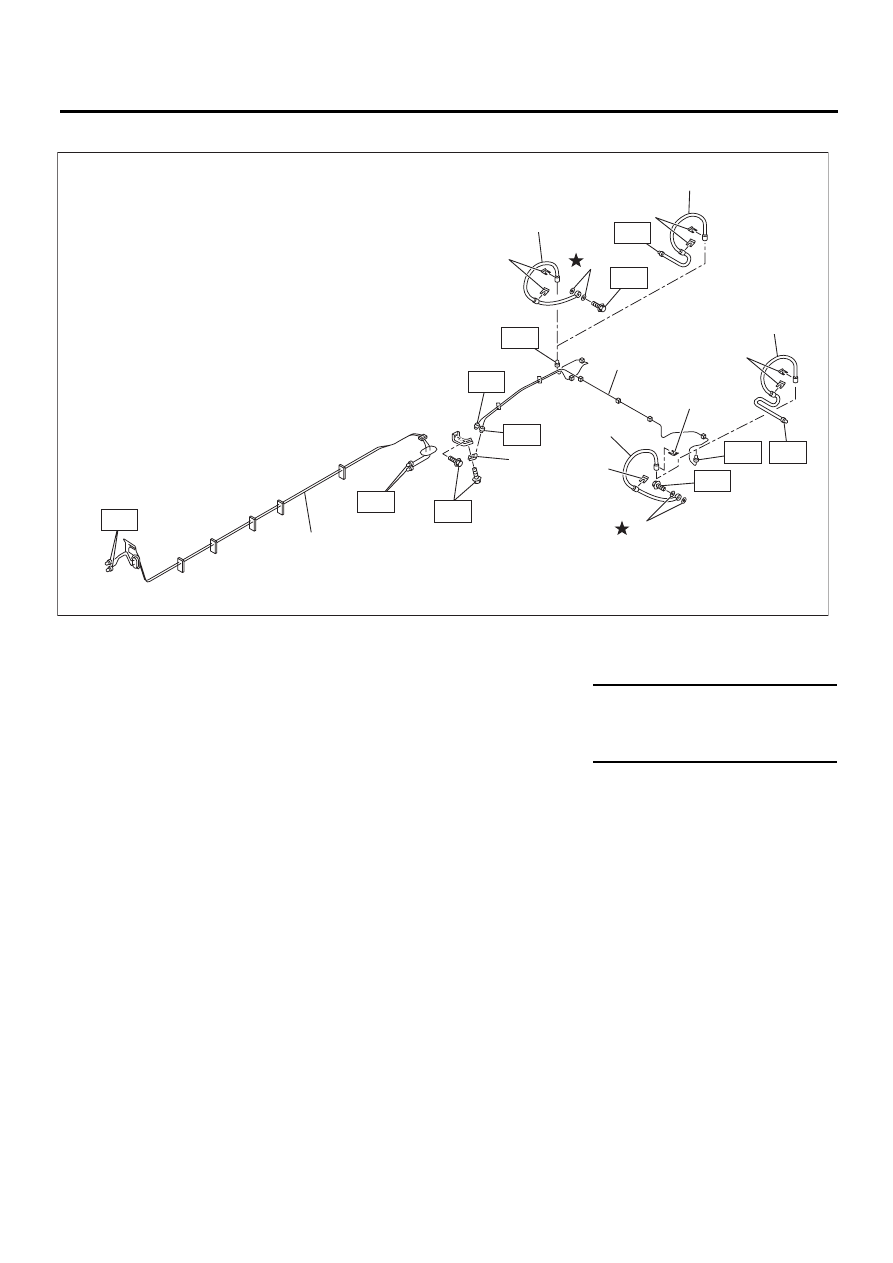

8. ЦЕНТРАЛЬНЫЕ И ЗАДНИЕ ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ

(1)

Узел центральной тормозной
трубки

(6)

Левый задний тормозной шланг
(модель с дисковыми тормозами)

(9)

Прокладка

(2)

Двухканальный соединитель

(3)

Узел задней тормозной трубки

(7)

Левый задний тормозной шланг
(модель с барабанными тормозами)

Момент затяжки: Нм (кгс-м, фунт-
сила фут)

(4)

Правый задний тормозной шланг
(модель с дисковыми тормозами)

T1: 15 (1,5, 11,1)

(8)

Зажим тормозного шланга

T2: 18 (1,8, 13,3)

(5)

Правый задний тормозной шланг
(модель с барабанный тормозами)





T1

T1

T2

T1

T2

T2

T1

T1

T1

T1

T1

(1)

(2)

(8)

(8)

(8)

(8)

(8)

(3)

(4)

(7)

(5)

(9)

(9)

(6)

BR-00583

BR-12

Общие сведения

ТОРМОЗА

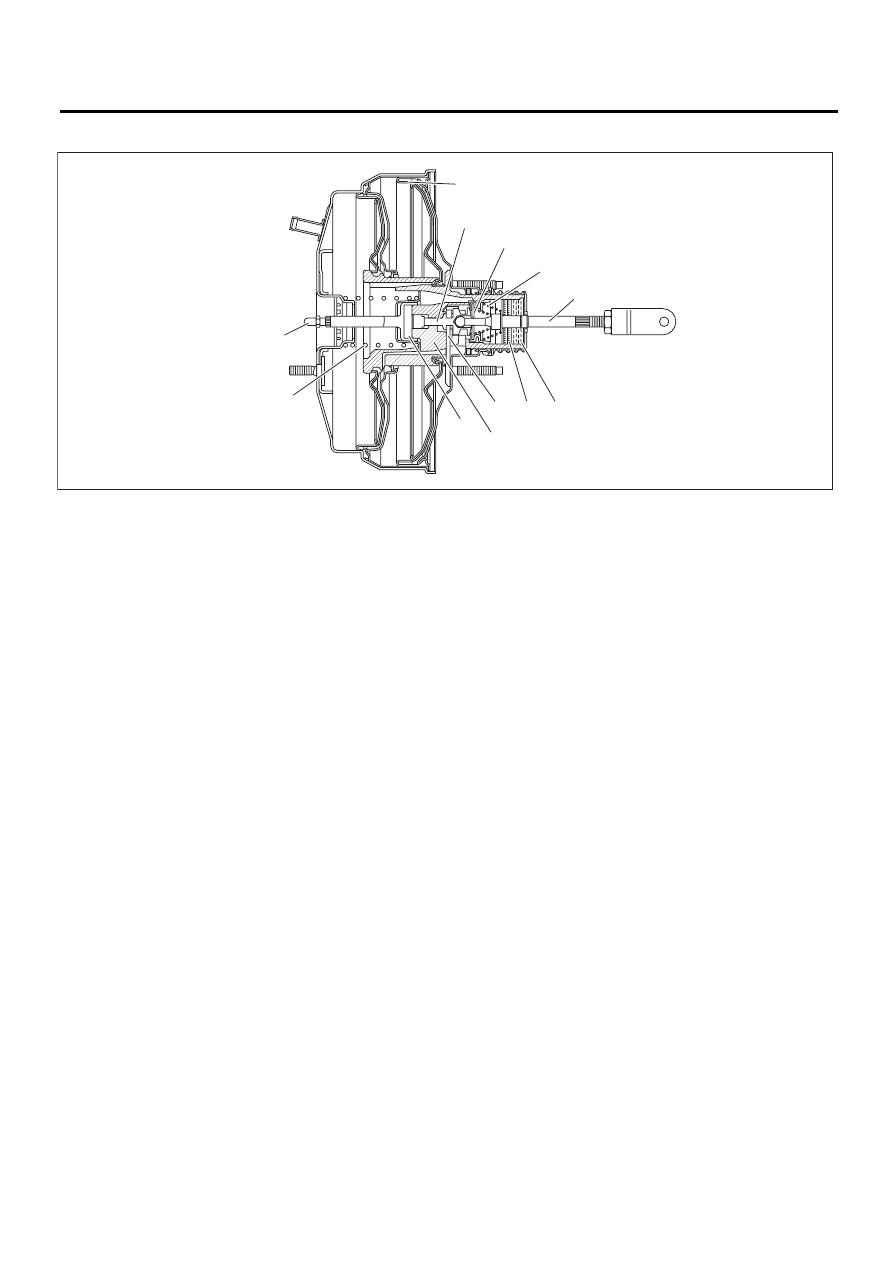

9. УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ

(1)

Нажимной шток

(5)

Фильтр

(9)

Корпус клапана

(2)

Возвратная пружина

(6)

Глушитель

(10)

Плунжерный клапан

(3)

Упорная пластина

(7)

Рабочий шток

(11)

Пластина жесткости

(4)

Шпонка

(8)

Узел тарельчатого клапана

(12)

Возвратная пружина клапана

BR-00008

(11)

(10)

(12)

( 8 )

( 7 )

( 6 )

( 5 )

( 4 )

( 3 )

( 1 )

( 2 )

( 9 )

BR-13

Общие сведения

ТОРМОЗА

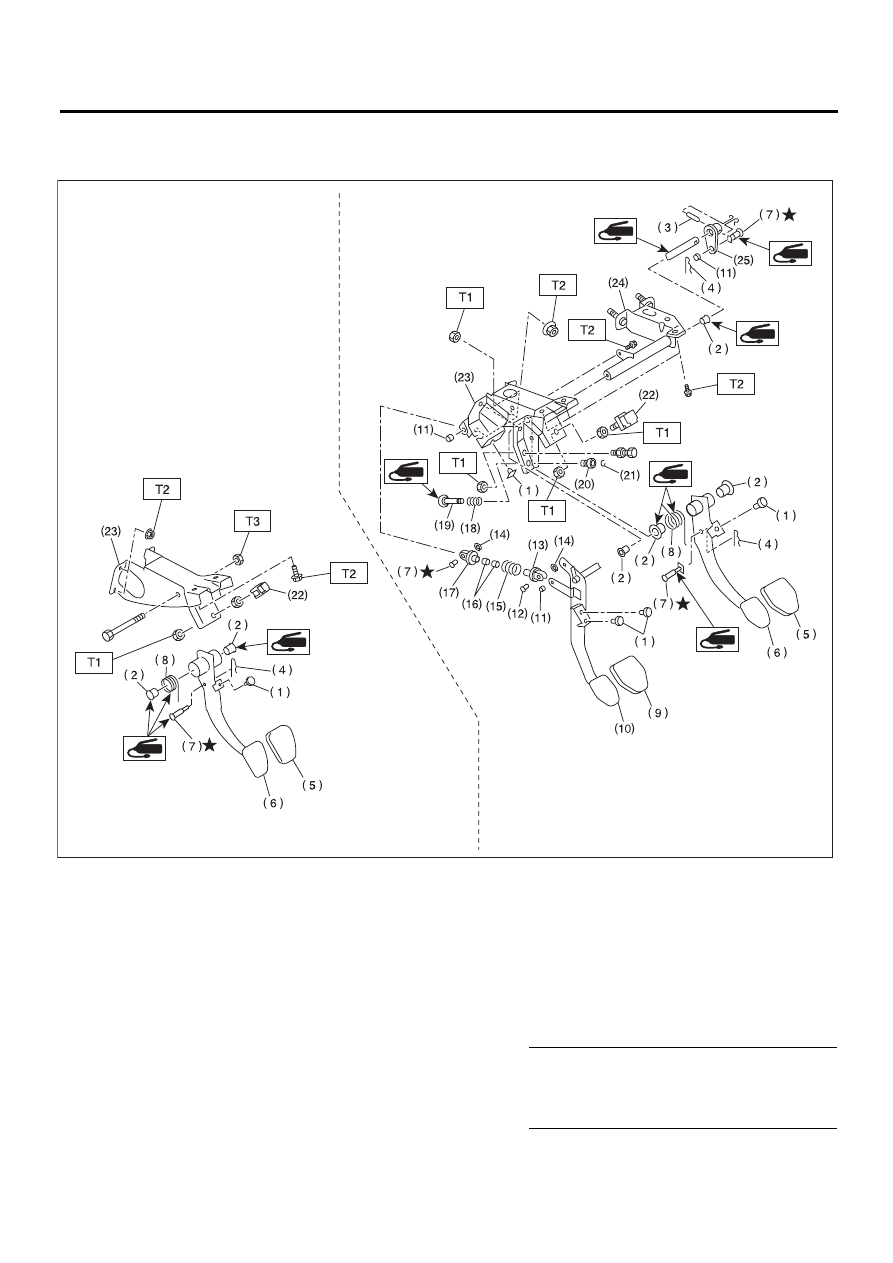

10.ПЕДАЛЬ ТОРМОЗА

• Модель с левосторонним управлением

(A)

Модель AT

(B)

Модель MT

















(1)

Стопор

(11) Втулка С

(21) Пружинный зажим

(2)

Втулка

(12) Штифт сцепления с отверс-

тием под шплинт

(22) Выключатель стоп-сигналов

(3)

Пружинный штифт

(13) Вспомогательный шток А

(23) Кронштейн педали

(4)

Стопорный штифт

(14) Пружинный зажим

(24) Кронштейн главного цилиндра сцепления

(5)

Накладка тормозной педали

(15) Вспомогательная пружина

(25) Рычаг

(6)

Педаль тормоза

(16) Вспомогательная втулка





(7)

Штифт с отверстием под шплинт (17) Вспомогательный шток В

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(8)

Пружина педали тормоза

(18) Пружина S

T1: 8 (0,8, 5,9)

(9)

Накладка педали сцепления

(19) Шток S

T2: 18 (1,8, 13,3)

(10) Педаль сцепления

(20) Втулка S

T3: 30 (3,1, 22,1)

BR-00677

(A)

(B)

BR-14

Общие сведения

ТОРМОЗА

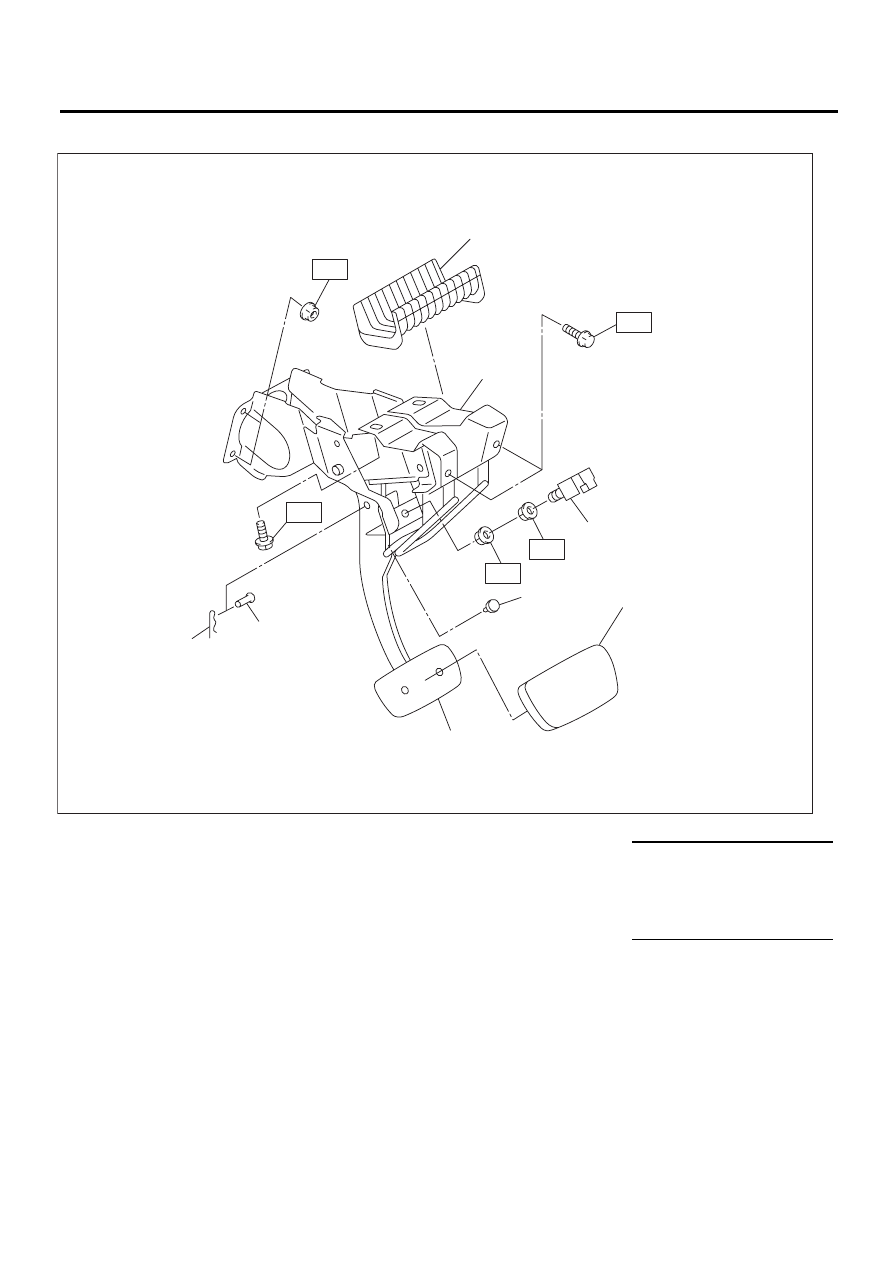

• Модель с правосторонним управлением

(1)

Стопор

(5)

Педаль тормоза

Момент затяжки: Нм (кгс-м,
фунт-сила фут)

(2)

Стопорный штифт

(6)

Накладка тормозной педали

T1: 8 (0,8, 5,9)

(3)

Штифт с отверстием под шплинт

(7)

Узел кронштейна тормозной педали

T2: 18 (1,8, 13,3)

(4)

Выключатель стоп-сигналов

(8)

Крышка

T3: 33 (3,4, 24,3)

BR-00530

T3

T1

T1

T2

T2

(8)

(7)

(4)

(1)

(6)

(5)

(2)

(3)
