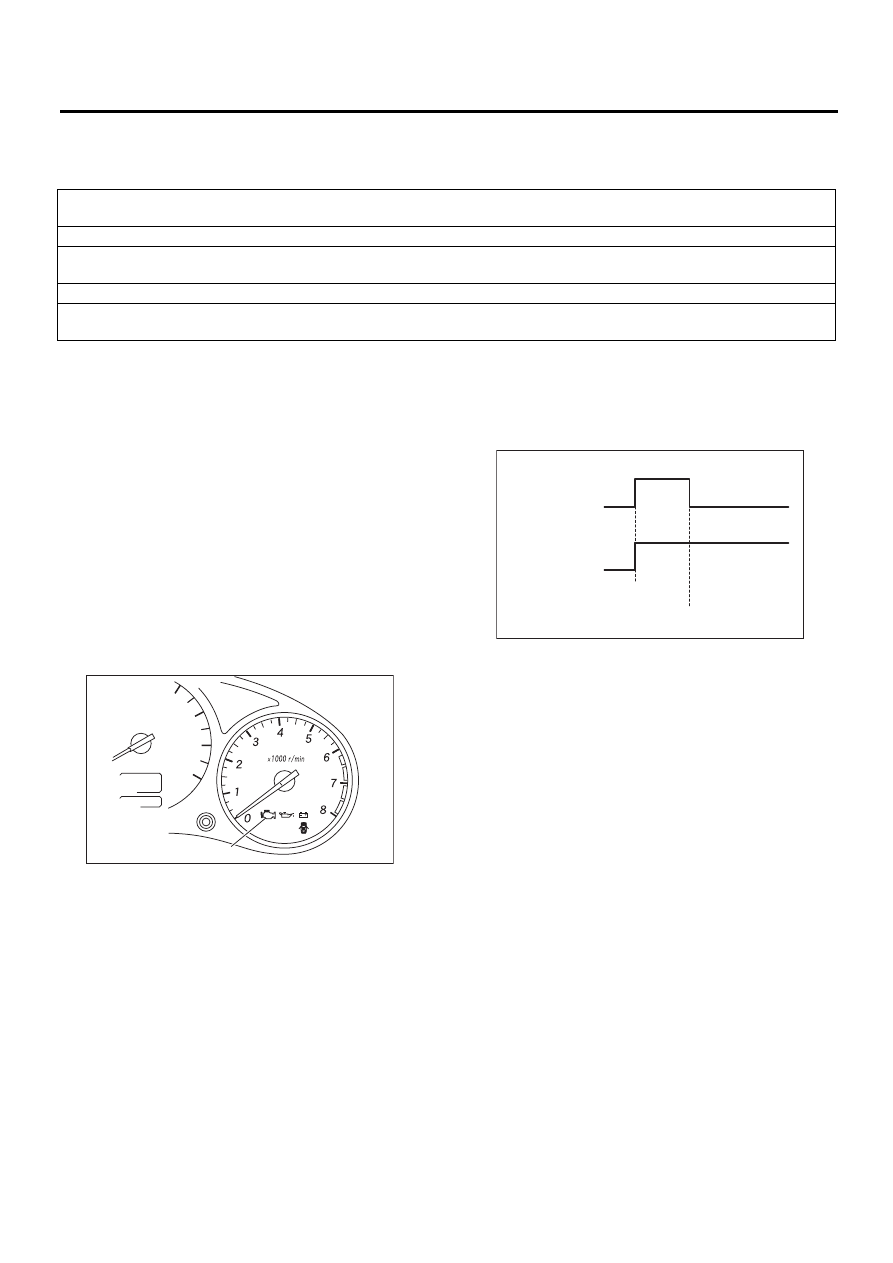

EN(H4DOTC)(diag)-61

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

16.Контрольная лампа обнаружения неисправности

A: ПРОЦЕДУРА

B: ВКЛЮЧЕНИЕ КОНТРОЛЬНОЙ

ЛАМПЫ ОБНАРУЖЕНИЯ
НЕИСПРАВНОСТИ

1) Когда выключатель зажигания находится в
положении ON (двигатель выключен), конт-
рольная лампа обнаружения неисправности в
комбинации приборов включается.

ПРИМЕЧАНИЕ:
Если контрольная лампа обнаружения неис-
правности не загорается, выполните диагнос-
тику цепи контрольной лампы CHECK ENGINE
или цепи комбинации приборов.
<См. EN(H4DOTC)(diag)-62, КОНТРОЛЬНАЯ
ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ
НЕ ВКЛЮЧАЕТСЯ, Контрольная лампа обнару-
жения неисправности.>

2) После запуска двигателя, контрольная лам-
па обнаружения неисправности выключается.
Если этого не происходит, значит либо в двига-
теле, либо в системе управления выхлопом
имеется проблема.

1. Включение контрольной лампы обнаружения неисправности <См. EN(H4DOTC)(diag)-61, ВКЛЮЧЕНИЕ КОНТРОЛЬ-
НОЙ ЛАМПЫ ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ, Контрольная лампа обнаружения неисправности.>

↓

2. Контрольная лампа обнаружения неисправности не включается. <См. EN(H4DOTC)(diag)-62, КОНТРОЛЬНАЯ ЛАМПА
ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ НЕ ВКЛЮЧАЕТСЯ, Контрольная лампа обнаружения неисправности.>

↓

3. Контрольная лампа обнаружения неисправности не выключается. <См. EN(H4DOTC)(diag)-64, КОНТРОЛЬНАЯ ЛАМ-
ПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ НЕ ВЫКЛЮЧАЕТСЯ, Контрольная лампа обнаружения неисправности.>

(A) Контрольная лампа обнаружения неисправностей

EN-00043

(A)

(1) Неисправность отсутствует

(2) Обнаружена неисправность

(3) ON (ВКЛ.)

(4) OFF (ВЫКЛ.)

(5) Выключатель зажигания в положении ON

(6) Запуск двигателя

EN-01679

(1)

(2)

(5)

(6)

(3)

(4)

(3)

(4)

EN(H4DOTC)(diag)-62

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ ВКЛЮЧАЕТСЯ

ДИАГНОЗ:
Разрыв или короткое замыкание в цепи контрольной лампы обнаружения неисправности.
ПРИЗНАК НЕИСПРАВНОСТИ:
Когда выключатель зажигания находится в положении ON (двигатель выключен), контрольная лам-
па обнаружения неисправности не включается.

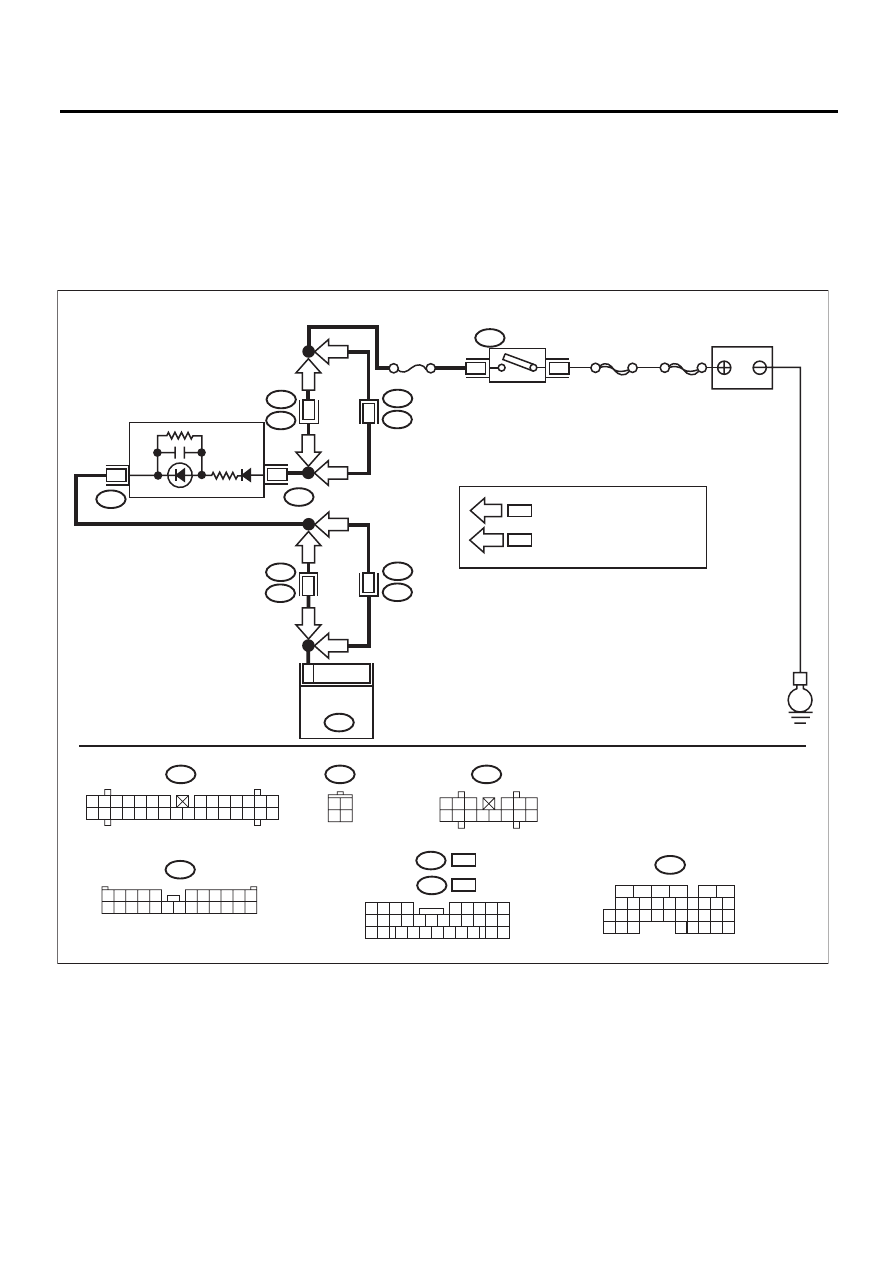

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-03960

SBF-4

SBF-1

No.14

B72

B38

B136

ECM

i3

E

1

4

11

i12

A:

i10

B:

B72

i12

i10

i3

3 4

1 2

1 2 3

4 5 6

7 8 9

12 13

10 11

14

13

A:

B:

КОМБИНАЦИЯ ПРИБОРОВ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

B136

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

: МОДЕЛЬ С ЛЕВОСТОРОННИМ
  УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ
  УПРАВЛЕНИЕМ

LHD

RHD

LHD

RHD

B38

RHD

B9

A1

17

LHD

LHD

RHD

B38

i3

i2

B37

5

RHD

16

LHD

LHD

RHD

i3

B38

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B37

LHD

RHD

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

EN(H4DOTC)(diag)-63

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ ECM.
1) Поверните выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение между разъемом блока
ECM и массой кузова.

Разъемы и клеммы

(B136) № 11 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите к ша-
гу 4.

Переходите к шагу 2.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.

Контрольная лампа обна-
ружения неисправности
включается при встряхи-
вании и при потягивании
за разъем или жгут про-
водки ECM?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 3.

3

ПРОВЕРКА РАЗЪЕМА ECM.

Правильно ли подсоеди-
нен разъем ECM?

Замените блок
управления дви-
гателем (ECM).
<См.
FU(H4DOTC)-46,
Блок управления
двигателем
(ECM).>

Исправьте соедине-
ние разъема ECM.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИНАЦИ-
ЕЙ ПРИБОРОВ И РАЗЪЕМОМ ECM.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите комбинацию приборов. <См. IDI-10,
Комбинация приборов.>
3) Отсоедините разъем от ECM и от комбинации
приборов.
4) Измерьте сопротивление в проводке между
ECM и разъемом комбинации приборов.

Разъемы и клеммы

(B136) № 11 — (i12) № 1:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 5.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом комбина-
ции приборов
• Плохой контакт в
соединительном
разъеме

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме комбинации прибо-
ров.

В разъеме комбинации
приборов плохой кон-
такт?

Устраните пло-
хой контакт в
разъеме комби-
нации приборов.

Переходите к шагу 6.

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИНАЦИ-
ЕЙ ПРИБОРОВ И РАЗЪЕМОМ ВЫКЛЮЧАТЕЛЯ
ЗАЖИГАНИЯ.
1) Поверните выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение между разъемом ком-
бинации приборов и массой кузова.

Разъемы и клеммы

(i10) № 9 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Замените печат-
ную плату комби-
нации приборов.
<См. IDI-10, Ком-
бинация прибо-
ров.>

Проверьте и ис-
правьте, если необ-
ходимо, следующее.

ПРИМЕЧАНИЕ:
• Перегорел предох-
ранитель (№ 14)
• Разрыв или корот-
кое замыкание в
проводке между пре-
дохранителем (№ 14)
и клеммой аккумуля-
тора
• Плохой контакт в
разъеме выключате-
ля зажигания

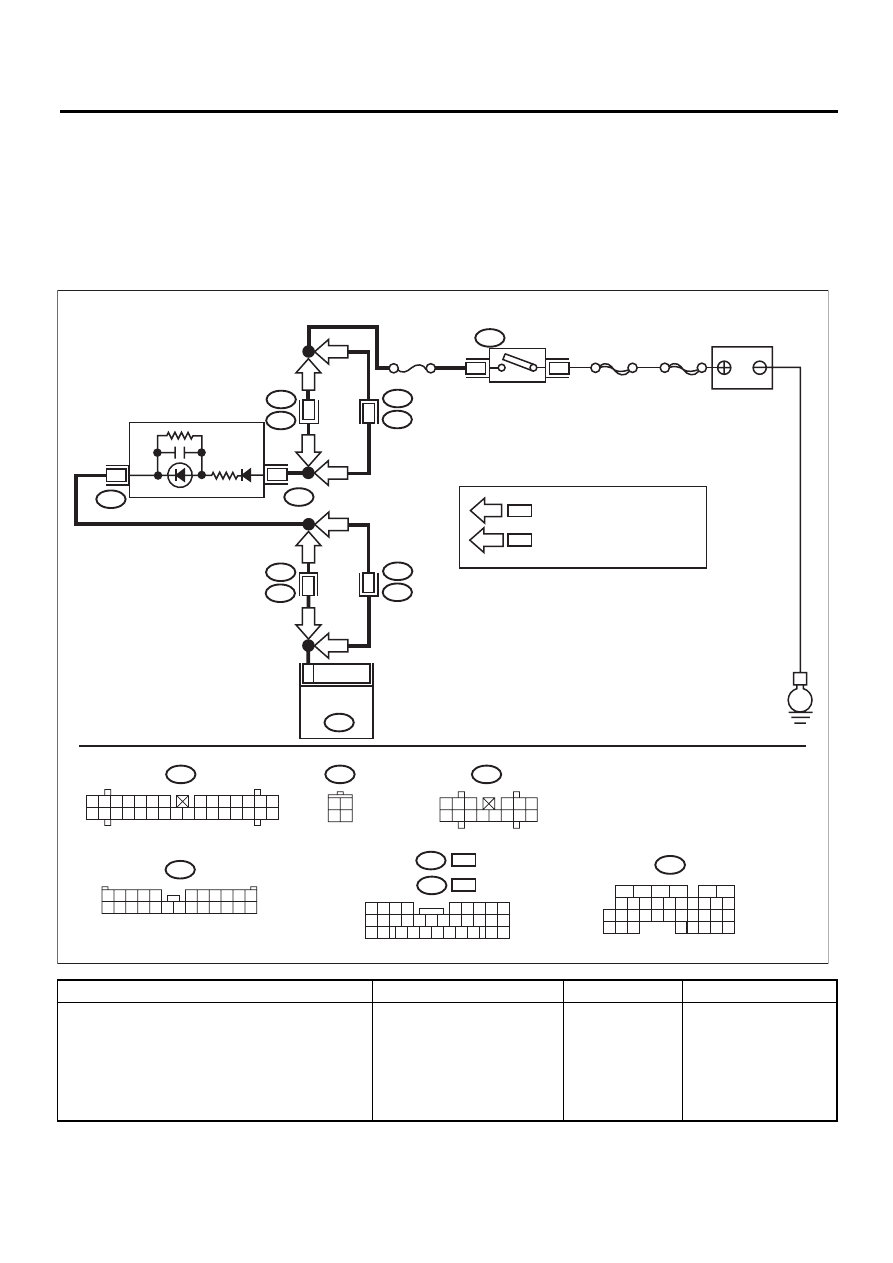

EN(H4DOTC)(diag)-64

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ ВЫКЛЮЧАЕТСЯ

ДИАГНОЗ:
Короткое замыкание в цепи контрольной лампы обнаружения неисправности.
ПРИЗНАК НЕИСПРАВНОСТИ:
Хотя контрольная лампа обнаружения неисправности горит, когда двигатель работает, на дисплее
Subaru Select Monitor или универсального сканера КДН не отображаются.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИ-
НАЦИЕЙ ПРИБОРОВ И РАЗЪЕМОМ ECM.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Поверните выключатель зажигания в
положение ON.

Горит ли контрольная лампа
обнаружения неисправнос-
тей?

Устраните корот-
кое замыкание в
цепи между ком-
бинацией прибо-
ров и разъемом
ECM.

Замените блок управ-
ления двигателем
(ECM). <См.
FU(H4DOTC)-46, Блок
управления двигате-
лем (ECM).>

EN-03960

SBF-4

SBF-1

No.14

B72

B38

B136

ECM

i3

E

1

4

11

i12

A:

i10

B:

B72

i12

i10

i3

3 4

1 2

1 2 3

4 5 6

7 8 9

12 13

10 11

14

13

A:

B:

КОМБИНАЦИЯ ПРИБОРОВ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

B136

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

: МОДЕЛЬ С ЛЕВОСТОРОННИМ
  УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ
  УПРАВЛЕНИЕМ

LHD

RHD

LHD

RHD

B38

RHD

B9

A1

17

LHD

LHD

RHD

B38

i3

i2

B37

5

RHD

16

LHD

LHD

RHD

i3

B38

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B37

LHD

RHD

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35
