Subaru Forester (2008 год). Руководство - часть 333

EN(H4DOTC)(diag)-53

Проверка в движении

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. РЕЖИМ ПРОВЕРКИ В ДВИЖЕНИИ C (ДВИЖЕНИЕ В СООТВЕТСТВИИ
СО СЛЕДУЮЩЕЙ СХЕМОЙ)

(A) Холостой ход в течение 10 секунд

или более.

(D) Снизьте скорость при полностью

закрытой дроссельной заслонке
до 64 км/ч (40 миль/ч).

(G) Остановите автомобиль с пол-

ностью закрытой дроссельной
заслонкой.

(B) Разгоните автомобиль до 97 км/ч (60

миль/ч) в течение 20 секунд.

(E) Проведите поездку на автомоби-

ле на скорости 64 км/ч (40 миль/ч)
в течение 20 секунд.

(H) Скорость автомобиля км/ч

(миль/ч)

(I) С

на скорости 97 км/ч (60 миль/ч) в те-
чение 20 секунд.

(F) Разгоните автомобиль до 97 км/ч

(60 миль/ч) в течение 10 секунд.

КДН

Пункт

Условие

*P0030 HO2S Цепь управления нагревателем датчика кислорода (Банк 1 Датчик 1)

—

P0134

Отсутствие активности в цепи датчика кислорода (Банк 1 Датчик 1)

—

*P0171 Слишком бедная смесь (Банк 1)

Выполните также диагностику
по циклу A или B.

*P0172 Слишком богатая смесь (Банк 1)

Выполните также диагностику
по циклу A или B.

*P0244

Диапазон/характеристики электромагнитного перепускного клапана “A” систе-
мы нагнетателя/турбонагнетателя

—

P0246

Высокий уровень сигнала электромагнитного перепускного клапана “A” систе-
мы нагнетателя/турбонагнетателя

—

*P0301 Обнаружен пропуск зажигания в цилиндре 1

Выполните также диагностику
по циклу A или B.

*P0302 Обнаружен пропуск зажигания в цилиндре 2

Выполните также диагностику
по циклу A или B.

*P0303 Обнаружен пропуск зажигания в цилиндре 3

Выполните также диагностику
по циклу A или B.

*P0304 Обнаружен пропуск зажигания в цилиндре 4

Выполните также диагностику
по циклу A или B.

P2004

Залипание в открытом состоянии заслонки клапана воздушного потока (Банк 1)

—

P2005

Залипание в открытом состоянии заслонки клапана воздушного потока (Банк 2)

—

P2103

Высокий уровень сигнала в цепи электродвигателя привода дроссельной за-
слонки

Выполните также диагностику
по циклу A или B.

P2504

Высокое напряжение системы зарядки

—

EN-00842

(C)

(H)

(I)

(60)

64 (40)

(B)

(A)

(F)

(D)

(E)

150

100

(G)

EN(H4DOTC)(diag)-54

Проверка в движении

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

5. РЕЖИМ ПРОВЕРКИ В ДВИЖЕНИИ G

1) Отсоедините отрицательную клемму от аккумулятора и подключите обратно через 10 секунд.
2) Запустите двигатель и прогрейте его до температуры охлаждающей жидкости 80°C (176°F).

ПРИМЕЧАНИЕ:
После запуска двигателя, прогрейте его не менее 10 секунд.
3) Запустите двигатель и прогрейте его до температуры охлаждающей жидкости 40°C (104°F).

ПРИМЕЧАНИЕ:
Не позволяйте температуре охлаждающей жидкости падать ниже 5°C (41°F) и ниже.
4) Запустите двигатель и прогрейте его до температуры охлаждающей жидкости 80°C (176°F).
5) Запустите двигатель и прогрейте его до температуры охлаждающей жидкости 40°C (104°F).

ПРИМЕЧАНИЕ:
Не позволяйте температуре охлаждающей жидкости падать ниже 5°C (41°F) и ниже.
6) Запустите двигатель и установите его в режим холостого хода.

КДН

Пункт

Условие

P0410

Система подачи вторичного воздуха

—

P0414

Короткое замыкание в цепи переключающего клапана “A” системы пода-
чи вторичного воздуха

—

P1418

Короткое замыкание в цепи управления “A” системы подачи вторичного
воздуха

—

P2440

Залипание в открытом состоянии переключающего клапана системы по-
дачи вторичного воздуха (Банк 1)

—

P2441

Залипание в закрытом состоянии переключающего клапана системы по-
дачи вторичного воздуха (Банк 1)

—

EN(H4DOTC)(diag)-55

Режим очистки памяти

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13.Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

1. SUBARU SELECT MONITOR
(НОРМАЛЬНЫЙ РЕЖИМ)

1) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
2) На экране «System Selection Menu» (Меню вы-
бора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
3) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Да).
4) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {Clear Memory}
(Очистка памяти).
5) Когда на экране высветится сообщение
“Clear Memory?” (Очистить память?), нажмите
клавишу [YES] (Да).
6) Когда на дисплее отобразятся сообщения
«Done» (Выполнено) и «Turn ignition switch
OFF» (Поверните выключатель зажигания в
положение OFF), поверните выключатель за-
жигания в положение OFF.

ПРИМЕЧАНИЕ:
• После очистки памяти выполняется началь-
ная диагностика системы электронной дрос-
сельной заслонки. Соответственно, запускай-
те двигатель через 10 секунд или более после
включения зажигания.
• За более подробной информацией о проце-
дуре работы обратитесь к “Файлу справки к
программному обеспечению для ПК Subaru
Select Monitor”.

2. SUBARU SELECT MONITOR (РЕЖИМ
OBD)

1) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
2) На экране «System Selection Menu» (Меню вы-
бора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
3) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Да).
4) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {OBD System} (Сис-
тема OBD).
5) На экране «OBD Menu» (Меню OBD) выбери-
те пункт {Clear Diagnostic Code} (Очистка кодов
диагностики).
6) Когда на экране появится надпись “Clear
Diagnostic Code?” (Очистить коды диагности-
ки?), нажмите клавишу [YES] (Да).

7) Когда на дисплее отобразятся сообщения
«Done» (Выполнено) и «Turn ignition switch
OFF» (Поверните выключатель зажигания в
положение OFF), поверните выключатель за-
жигания в положение OFF.

3. УНИВЕРСАЛЬНЫЙ СКАНЕР

Для очистки памяти при помощи универсально-
го сканера, обратитесь к Руководству по ис-
пользованию универсального сканера.

ПРИМЕЧАНИЕ:
После очистки памяти выполняется начальная
диагностика системы электронной дроссельной
заслонки. Соответственно, запускайте двига-
тель через 10 секунд или более после перевода
выключателя зажигания в положение ON.

EN(H4DOTC)(diag)-56

Режим принудительной проверки работы клапанов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

14.Режим принудительной

проверки работы клапанов

A: ПРОЦЕДУРА

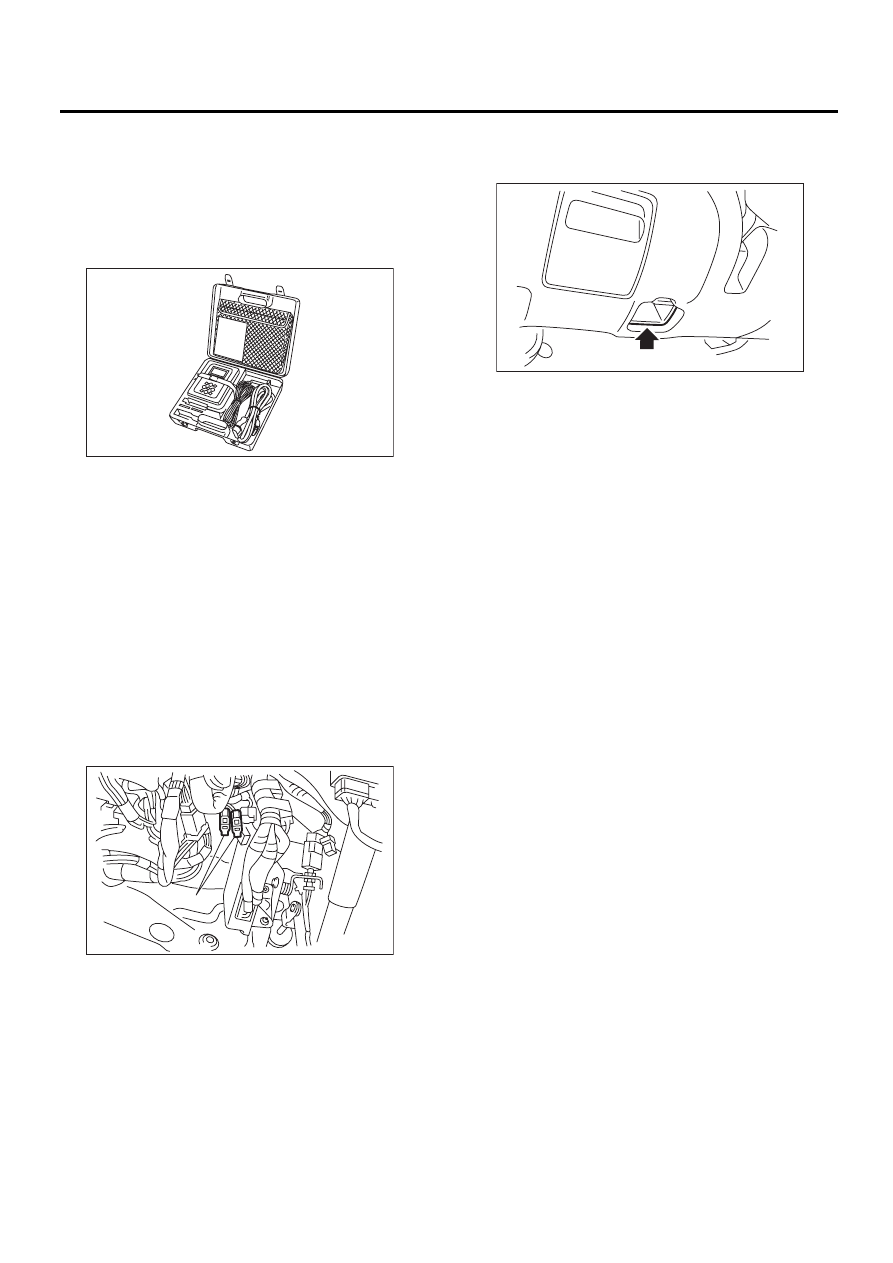

1) Подготовьте комплект Subaru Select Monitor.
<См. EN(H4DOTC)(diag)-8, ПОДГОТОВКА ИНС-
ТРУМЕНТА, Общие сведения.>

2) Подготовьте персональный компьютер, на
котором установлено программное обеспече-
ние Subaru Select Monitor.
3) Подключите кабель USB между SDI (Subaru
Diagnosis Interface – Диагностический интер-
фейс Subaru) и портом USB на персональном
компьютере (порт, назначенный для Subaru
Select Monitor).

ПРИМЕЧАНИЕ:
Порт, назначенный для Subaru Select Monitor,
означает порт USB, который использовался
при установке Subaru Select Monitor.
4) Присоедините диагностический кабель к SDI.
5) Соедините разъем режима поставки (тесто-
вого режима), расположенный в нижней части
панели приборов (со стороны водителя).

6) Подключите SDI к разъему передачи дан-
ных, расположенному в нижней части панели
приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никаких других сканирую-
щих устройств, за исключением Subaru Select
Monitor и универсального сканера.
7) Запустите персональный компьютер.
8) Поверните выключатель зажигания в поло-
жение “ON” (двигатель выключен) и запустите
“Программное обеспечение для Subaru Select
Monitor”.
9) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
10) На экране «System Selection Menu» (Меню
выбора системы) выберите пункт {Engine
Control System} (Система управления двигате-
лем).
11) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Да).
12) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {System Operation
Check Mode} (Режим проверки работы систе-
мы).
13) На дисплее в меню «System Operation
Check Mode» (Режим проверки работы систе-
мы) выберите пункт {Actuator ON/OFF
Operation} (Включение/выключение приводов).
14) На дисплее в меню «Actuator ON/OFF
Operation» (Включение/выключение приводов)
выберите требуемый привод и нажмите клави-
шу [YES] (Да).

EN-05588

EN-00333

(A)

EN-00334
