Subaru Forester (2008 год). Руководство - часть 310

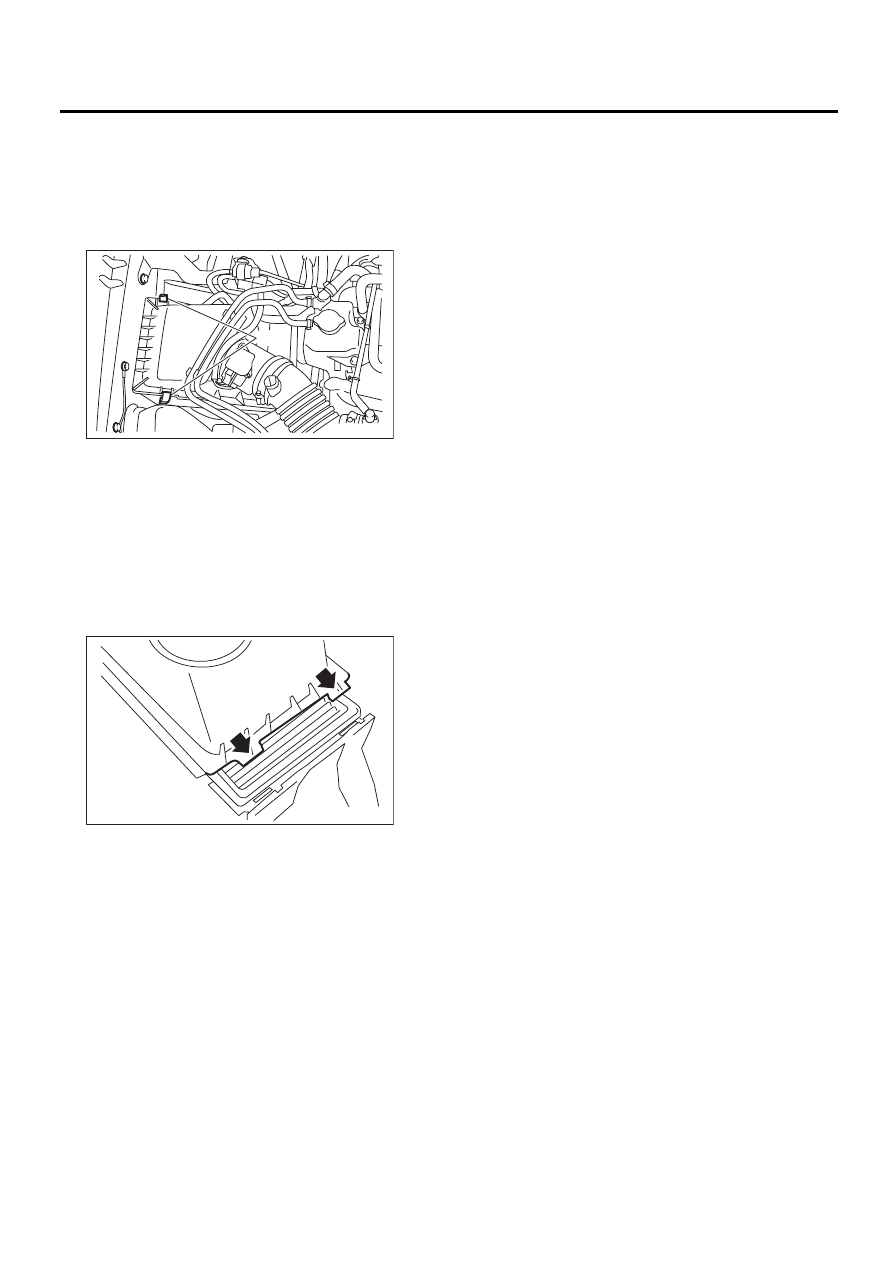

IN(H4DOTC)-7

Фильтрующий элемент воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

2. Фильтрующий элемент

воздушного фильтра

A: СНЯТИЕ

1) Снимите с верхней крышки воздушного филь-
тра зажим (A).

2) Снимите фильтрующий элемент.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Перед установкой верхней крышки воздушно-
го фильтра совместите выступ с отверстием в
нижнем корпусе воздушного фильтра, и скре-
пите верхнюю крышку и нижний корпус.

C: ПРОВЕРКА

Замените при сильном повреждении или за-
грязнении.

(A)

IN-02199

IN-00008

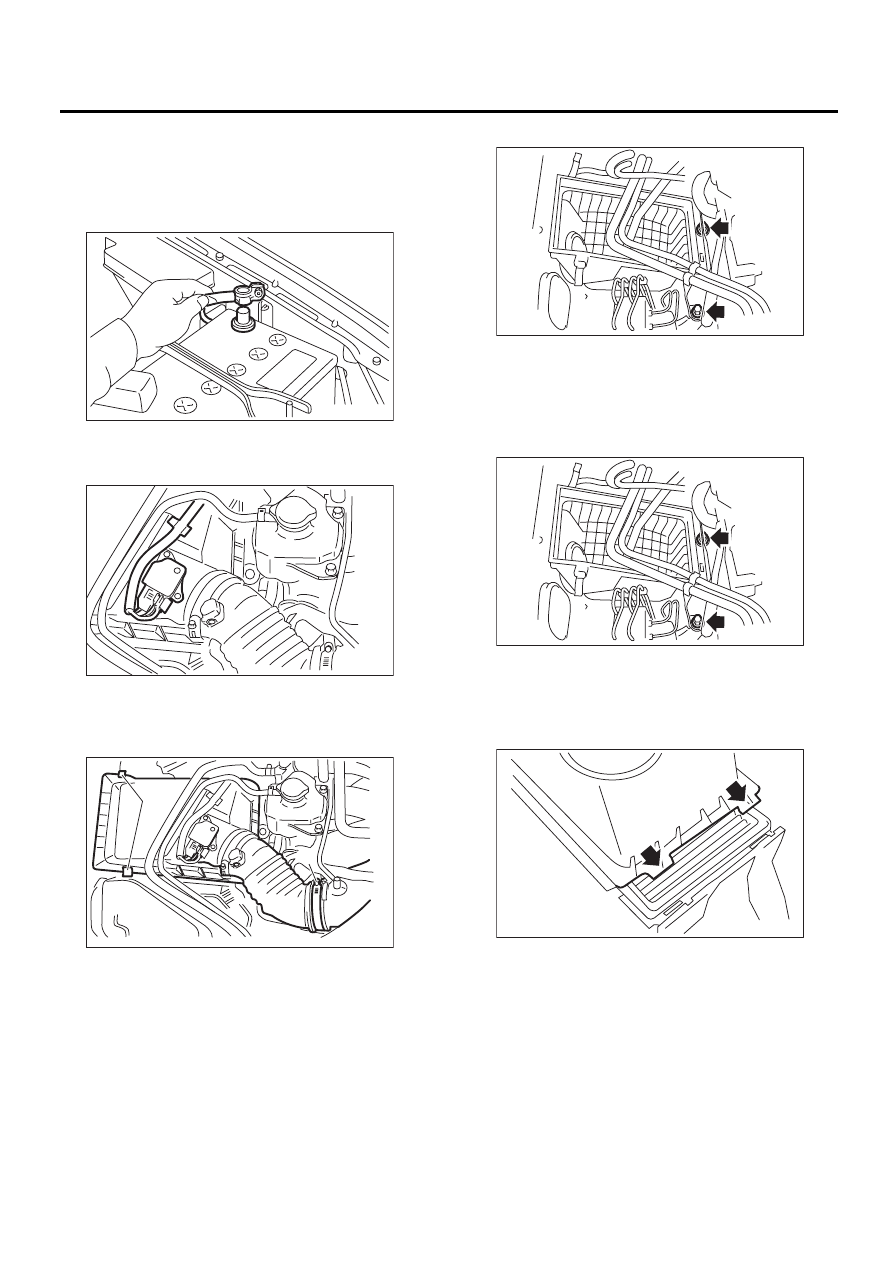

IN(H4DOTC)-8

Корпус воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

3. Корпус воздушного

фильтра

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.

3) Ослабьте хомут (A), соединяющий воздухо-
заборный короб и впускной короб.
4) Снимите зажимы (B) с верхней крышки воз-
душного фильтра.

5) Снимите верхнюю крышку воздушного филь-
тра.
6) Снимите фильтрующий элемент.

7) Снимите нижний корпус воздушного фильтра.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,6 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Перед установкой верхней крышки воздушно-
го фильтра совместите выступ с отверстием в
нижнем корпусе воздушного фильтра, и скре-
пите верхнюю крышку и нижний корпус.

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.

FU-00009

IN-02149

IN-02150

(B)

(A)

IN-00007

IN-00007

IN-00008

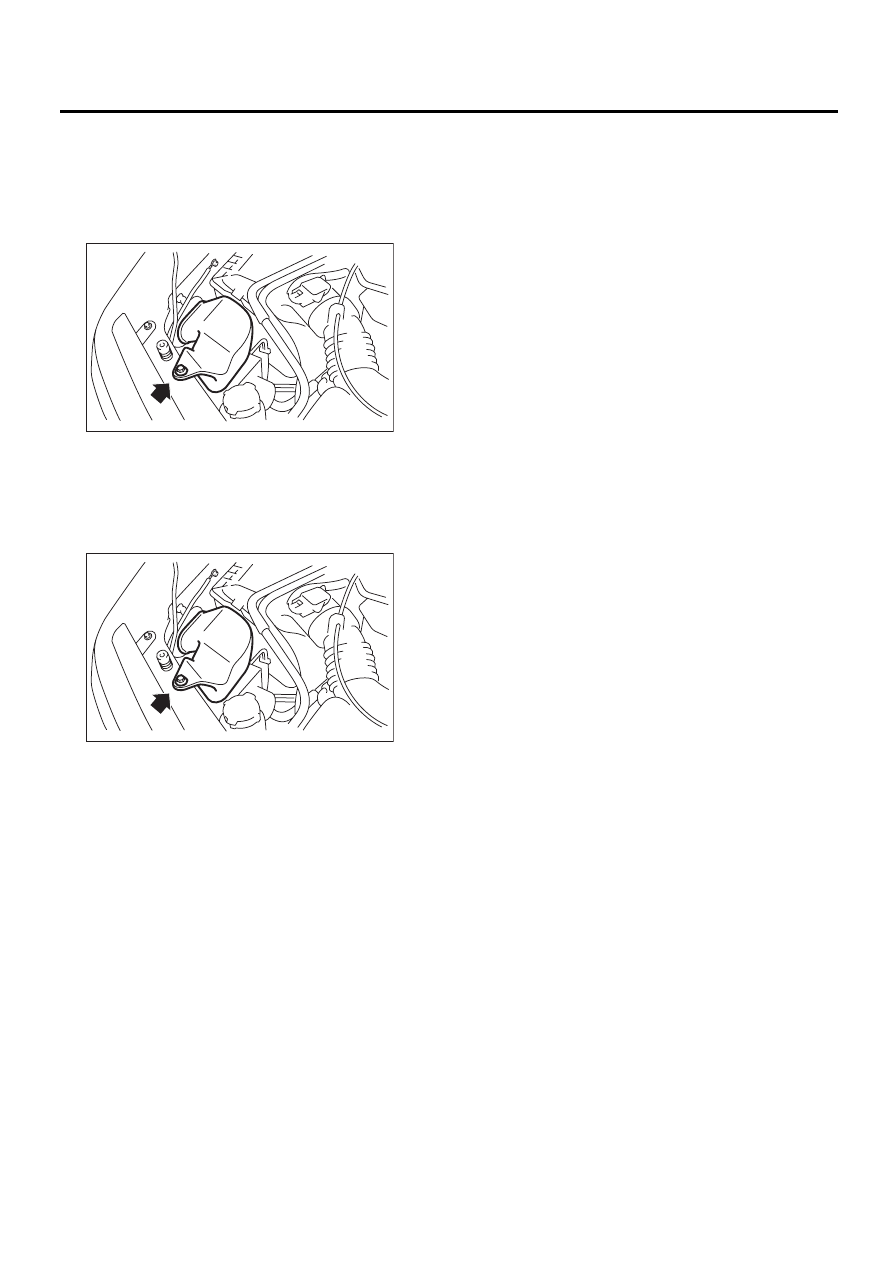

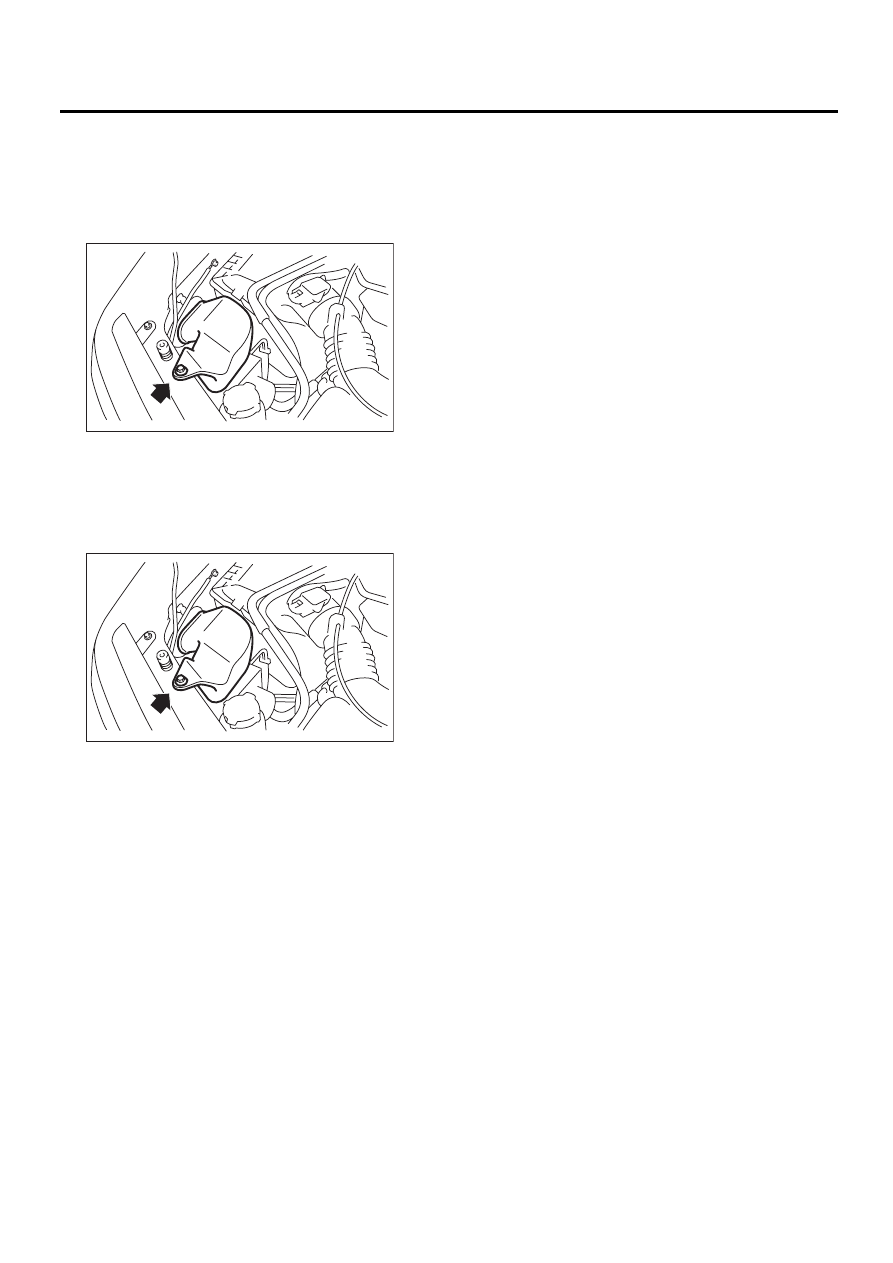

IN(H4DOTC)-9

Воздухозаборный короб

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

4. Воздухозаборный короб

A: СНЯТИЕ

1) Отверните болты, которые крепят воздухо-
заборный короб на передней части кузова.
2) Снимите воздухозаборный короб.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте воздухозаборный короб на пред-
мет наличия посторонних предметов.

IN-00009

IN-00009

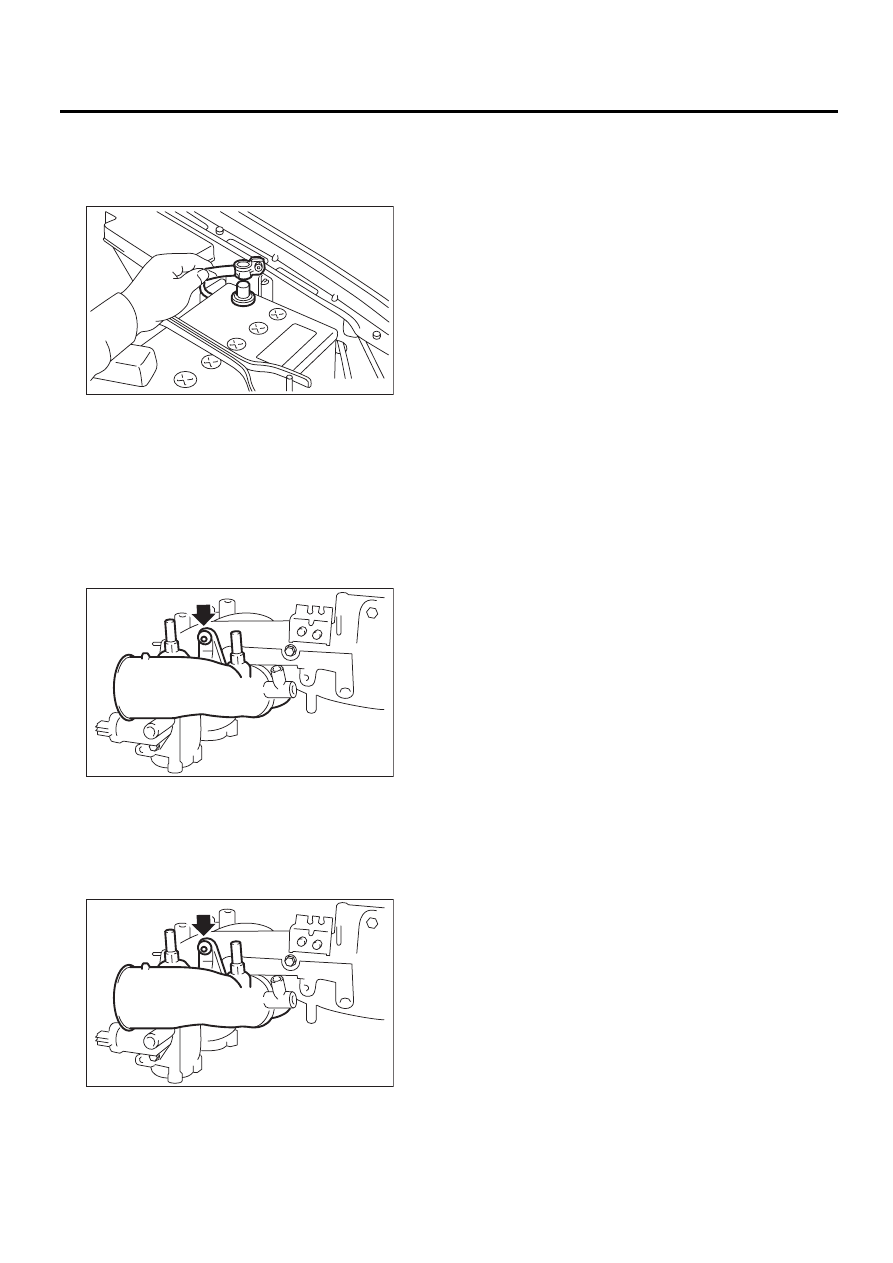

IN(H4DOTC)-10

Впускной короб

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

5. Впускной короб

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите крышку коллектора.
3) Снимите впускной коллектор.
<См. FU(H4DOTC)-14, СНЯТИЕ, Впускной кол-
лектор.>
4) Снимите датчик, жгуты проводки двигателя и
топливную трубку, закрепленные на впускном
коллекторе. <См. FU(H4DOTC)-20, РАЗБОРКА,
Впускной коллектор.>
5) Снимите воздухозаборный короб с впускно-
го коллектора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

FU-00009

IN-00250

IN-00250
