СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА
(ДОП. УСТРОЙСТВА СНИЖЕНИЯ
ТОКСИЧНОСТИ ВЫХЛОПА)

EC(H4DOTC)

Страница

1.

Общие сведения .......................................................................................2

EC(H4DOTC)-2

Общие сведения

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

1. Общие сведения

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Характеристики модели с турбонаддувом вклю-
чены в раздел EC(H4DO). <См. EC(H4DO)-2, Об-
щие сведения.>

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

IN(H4DOTC)

Страница

1.

Общие сведения .......................................................................................2

2.

Фильтрующий элемент воздушного фильтра ........................................7

3.

Корпус воздушного фильтра ...................................................................8

4.

Воздухозаборный короб ..........................................................................9

5.

Впускной короб  ......................................................................................10

6.

Промежуточный охладитель .................................................................11

7.

Турбонагнетатель ..................................................................................13

8.

Воздушный перепускной клапан  ..........................................................16

9.

Резонаторная камера ............................................................................17

IN(H4DOTC)-2

Общие сведения

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

1. Общие сведения

A: УЗЕЛ

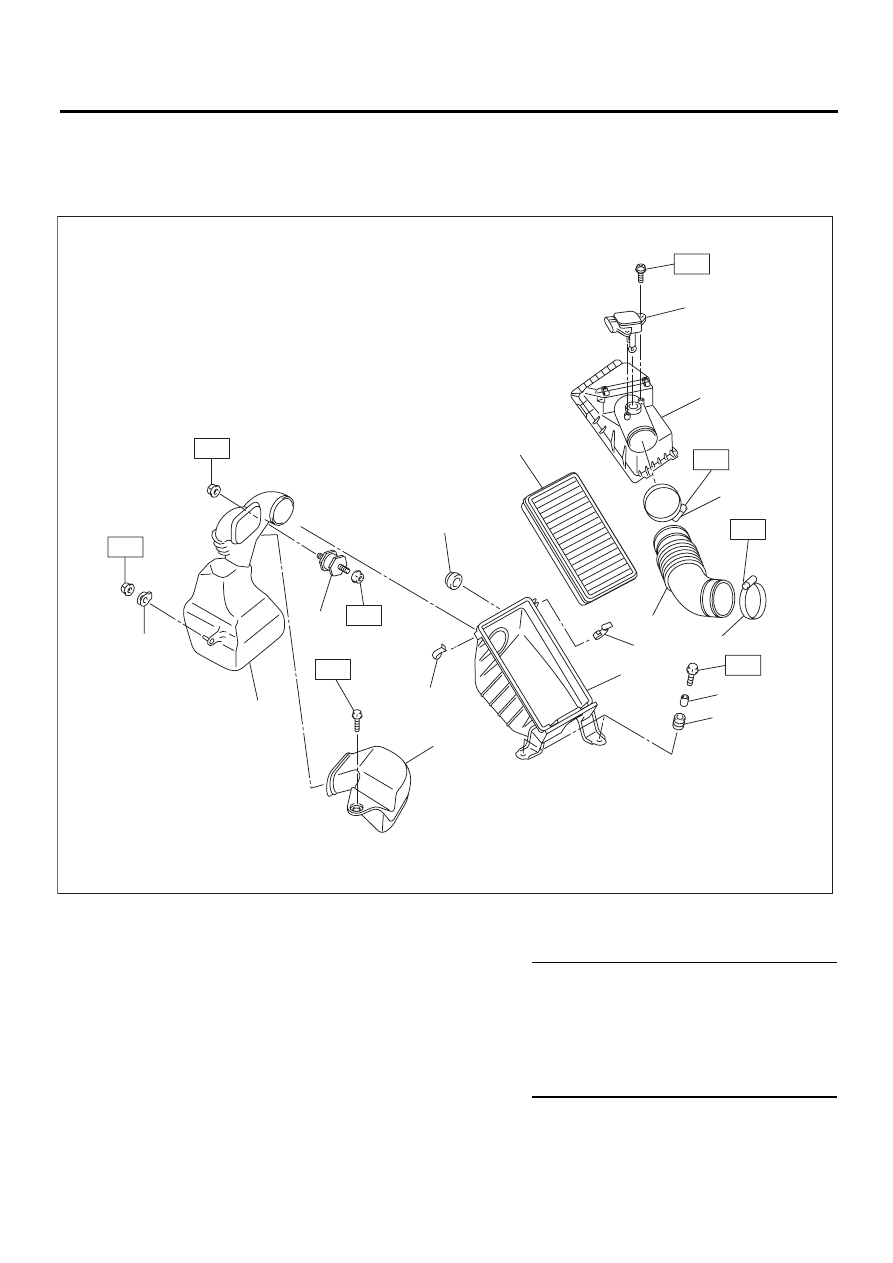

1. ВОЗДУШНЫЙ ФИЛЬТР

(1)

(2)

Датчик массового расхода и тем-
пературы впускаемого воздуха
Верхняя крышка воздушного
фильтра

(7)

Нижняя часть корпуса воз-
душного фильтра

(14) Подушка

(8)

Резиновая подушка

(9)

Воздухозаборный короб

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(3) Фильтрующий элемент воздуш-

ного фильтра

(10) Узел резонаторной камеры

T1: 7,5 (0,76, 5,5)

(4) Распорная втулка

(11) Резиновая подушка

T2: 33 (3,4, 24,6)

(5) Втулка

(12) Хомут

T3: 2,5 (0,25, 1,8)

(6) Зажим

(13) Впускной соединительный

патрубок

T4: 1 (0,1, 0,7)

(3)

(12)

(12)

(13)

(6)

(6)

(7)

(4)

(5)

(8)

(14)

(11)

(10)

T3

T3

T2

(9)

T1

T1

T1

T1

T4

(2)

(1)

IN-00001
