IN(H4DOTC)-11

Промежуточный охладитель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

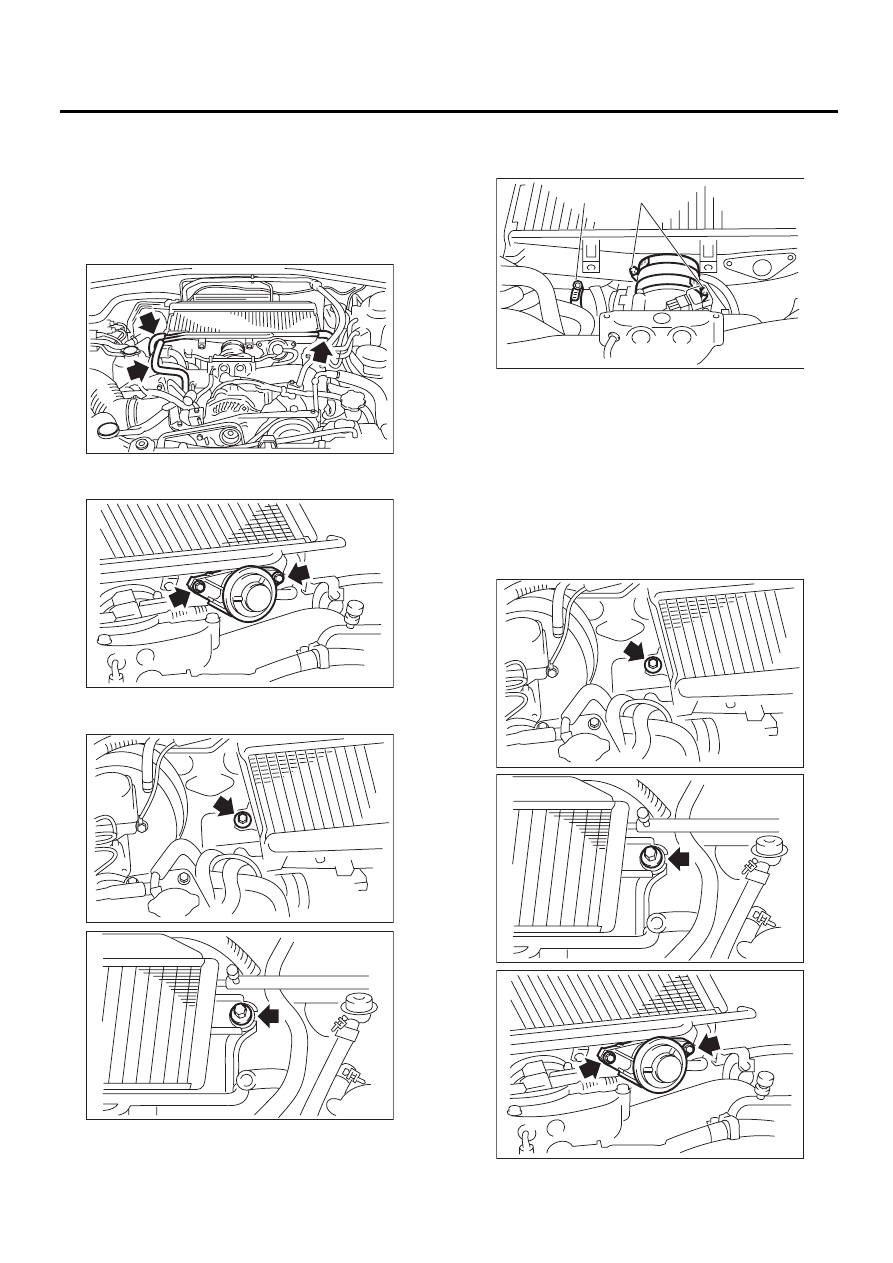

6. Промежуточный

охладитель

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините шланг вентиляции картера от
трубки вентиляции картера.

3) Снимите перепускной воздушный клапан с
промежуточного охладителя.

4) Отверните болты, крепящие промежуточный
охладитель к кронштейну.

5) Ослабьте хомуты (A), соединяющие турбонаг-
нетатель и короб промежуточного охладителя.

6) Ослабьте хомуты (B), соединяющие корпус
дроссельной заслонки и промежуточный охла-
дитель.

7) Отделите короб промежуточного охладите-
ля от турбонагнетателя.
8) Снимите промежуточный охладитель с кор-
пуса дроссельной заслонки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.
Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

IN-02139

IN-00167

IN-00014

IN-00169

IN-02140

(A)

(B)

IN-00014

IN-00169

IN-00167

IN(H4DOTC)-12

Промежуточный охладитель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

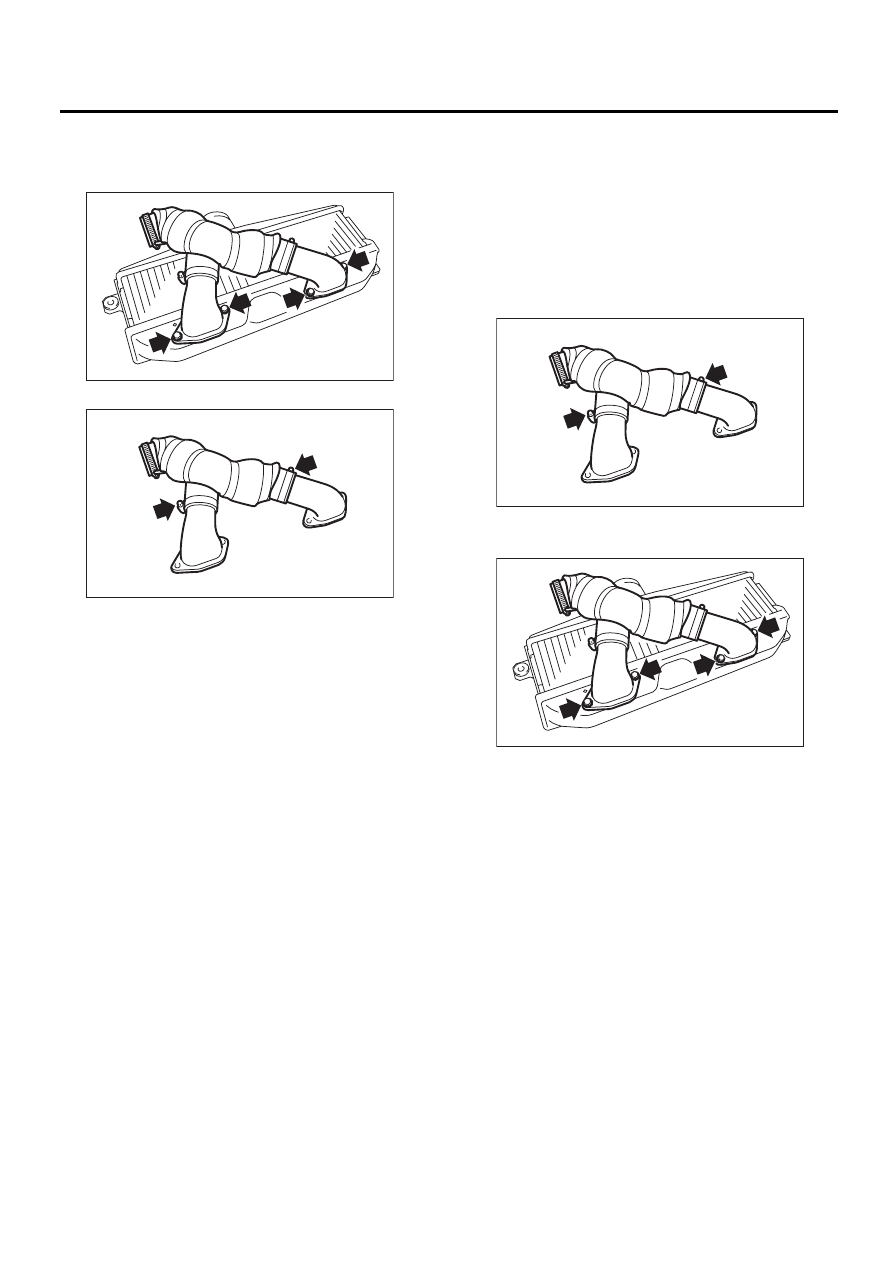

C: РАЗБОРКА

1) Снимите коробы промежуточного охладите-
ля с промежуточного охладителя.

2) Разделите короб.

D: СБОРКА

Произведите сборку в порядке, обратном по-
рядку разборки.

ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.
• Будьте осторожны, чтобы не пережать уп-
лотнительное кольцо.

Момент затяжки:

3 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

IN-00018

IN-00027

IN-00027

IN-00018

IN(H4DOTC)-13

Турбонагнетатель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

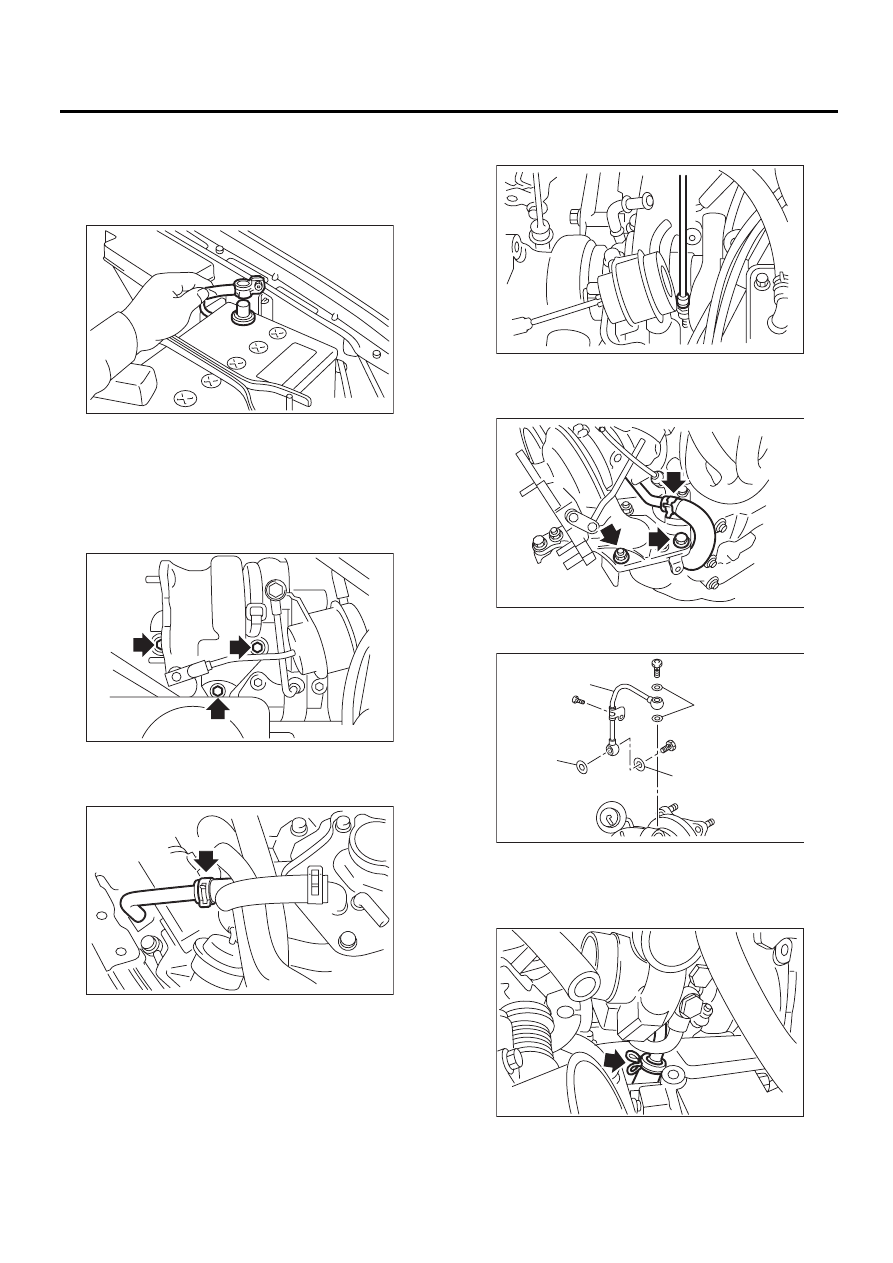

7. Турбонагнетатель

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Снимите крышку коллектора.
4) Снимите центральную выхлопную трубу.
<См. EX(H4DOTC)-8, СНЯТИЕ, Центральная вы-
хлопная труба.>
5) Опустите автомобиль.
6) Отверните болты, крепящие турбонагнетатель
к соединительной трубке турбонагнетателя.

7) Отсоедините шланг охлаждающей жидкости
двигателя, присоединенный к расширительному
бачку охлаждающей жидкости.

8) Ослабьте хомут, крепящий турбонагнетатель
к впускному коробу.

9) Отсоедините шланги охлаждающей жидкос-
ти двигателя от водяной трубки и снимите пра-
вый кронштейн турбонагнетателя.

10) Снимите трубку подачи масла с турбонаг-
нетателя.

11) Отсоедините масляный выпускной шланг
от трубки.

12) Извлеките турбонагнетатель из моторного
отсека.

FU-00009

IN-00019

IN-00174

(A) Трубка подачи масла
(B) Металлическая прокладка

IN-00074

IN-02201

IN-02204

(A)

(B)

(B)

(B)

IN-00024

IN(H4DOTC)-14

Турбонагнетатель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

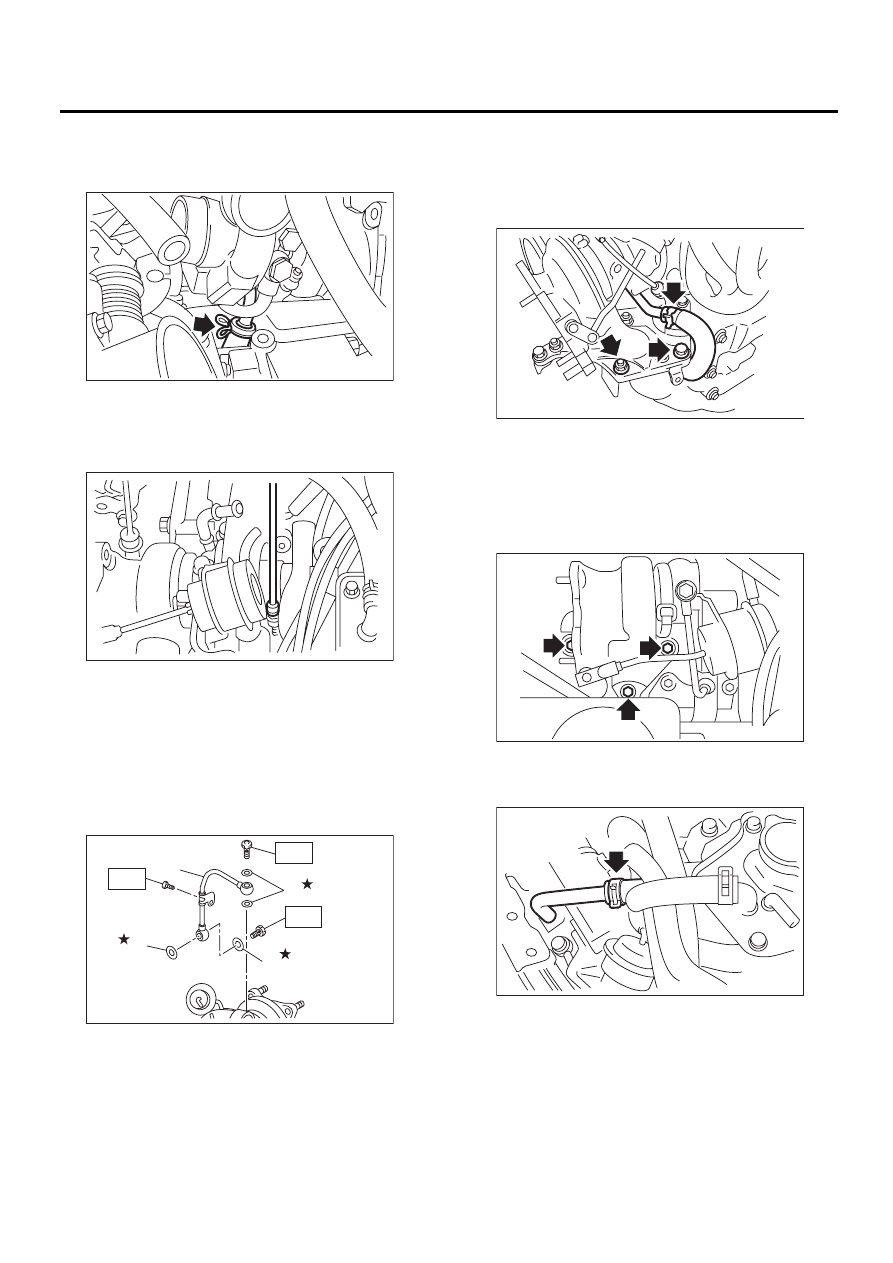

B: УСТАНОВКА

1) Присоедините масляный выпускной шланг к
трубке.

2) Установите турбонагнетатель на впускной
короб.

Момент затяжки:

3 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

3) Установите трубку подачи масла на турбо-
нагнетатель.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

T1: 16 Нм (1,6 кгс-м, 11,6 фунт-сила-фут)
T2: 29 Нм (3,0 кгс-м, 21,7 фунт-сила-фут)
T3: 4,9 Нм (0,50 кгс-м, 3,6 фунт-сила-фут)

4) Установите правый кронштейн турбонагне-
тателя и соедините шланги охлаждающей жид-
кости двигателя с трубкой.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,6 фунт-сила-фут)

5) Установите соединительную трубку на тур-
бонагнетатель.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

42,5 Нм (4,3 кгс-м, 31,3 фунт-сила-фут)

6) Присоедините шланг охлаждающей жидкос-
ти двигателя, присоединенный к расширитель-
ному бачку охлаждающей жидкости.

(A) Трубка подачи масла

(B) Металлическая прокладка

IN-00024

IN-00074

(B)

(B)

(B)

T1

(A)

T3

T1

T2

IN-02208

IN-02201

IN-00019

IN-00174
