FU(H4DOTC)-33

Датчик абсолютного давления в коллекторе

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

10.Датчик абсолютного

давления в коллекторе

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите крышку коллектора.
3) Отсоедините разъем датчика абсолютного
давления в коллекторе.

4) Снимите датчик абсолютного давления в
коллекторе с корпуса дроссельной заслонки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

1,6 Нм (0,6 кгс-м, 1,2 фунт-сила-фут)

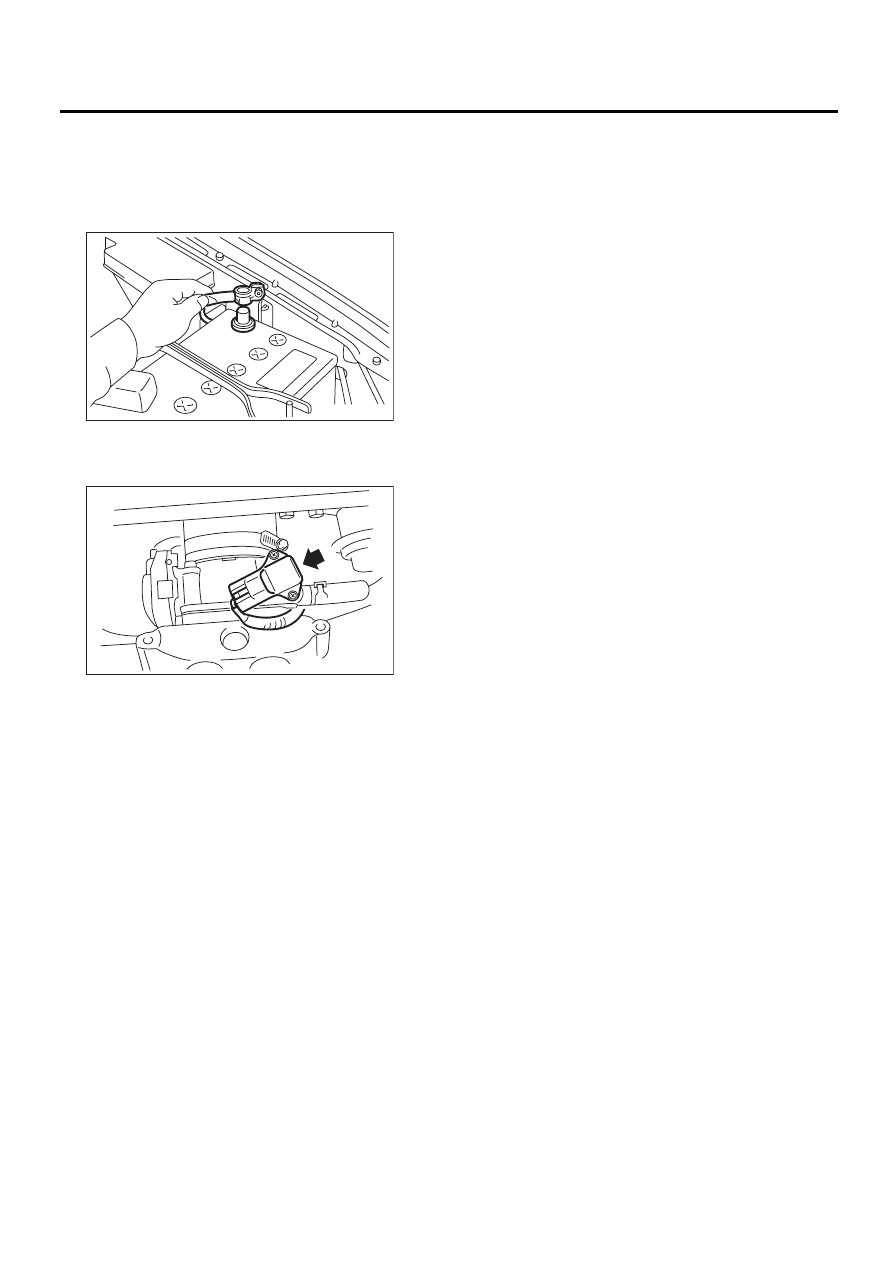

FU-00009

FU-01077

FU(H4DOTC)-34

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

11.Топливный инжектор

A: СНЯТИЕ

1. ПРАВАЯ СТОРОНА

1) Сбросьте давление в топливной системе.
<См. FU(H4DOTC)-51, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Отсоедините провод массы от аккумулятора.

3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Снимите крышку коллектора.
5) Снимите верхнюю крышку воздушного
фильтра и впускной соединительный патрубок.
<См. IN(H4DOTC)-8, СНЯТИЕ, Корпус воздуш-
ного фильтра.>
6) Снимите фильтрующий элемент.
7) Снимите заправочный бачок охлаждающей
жидкости.
<См. CO(H4SO)-45, СНЯТИЕ, Заправочный ба-
чок охлаждающей жидкости.>
8) Снимите насос усилителя рулевого управле-
ния.

(1) Снимите передние ремни.
<См. ME(H4DO)-55, ПЕРЕДНИЙ РЕМЕНЬ,
СНЯТИЕ, Клиновидный ремень.>
(2) Отсоедините разъем выключателя уси-
лителя рулевого управления.

(3) Отверните болты, крепящие кронштейн
трубки усилителя рулевого управления к
впускному коллектору.

ПРИМЕЧАНИЕ:
Не отсоединяйте шланг усилителя рулевого уп-
равления.

(4) Отверните болты, крепящие кронштейн
насоса усилителя рулевого управления.

(5) Снимите расширительный бачок с крон-
штейна, потянув его вверх.

(6) Положите насос усилителя рулевого уп-
равления на фартук правого колеса.

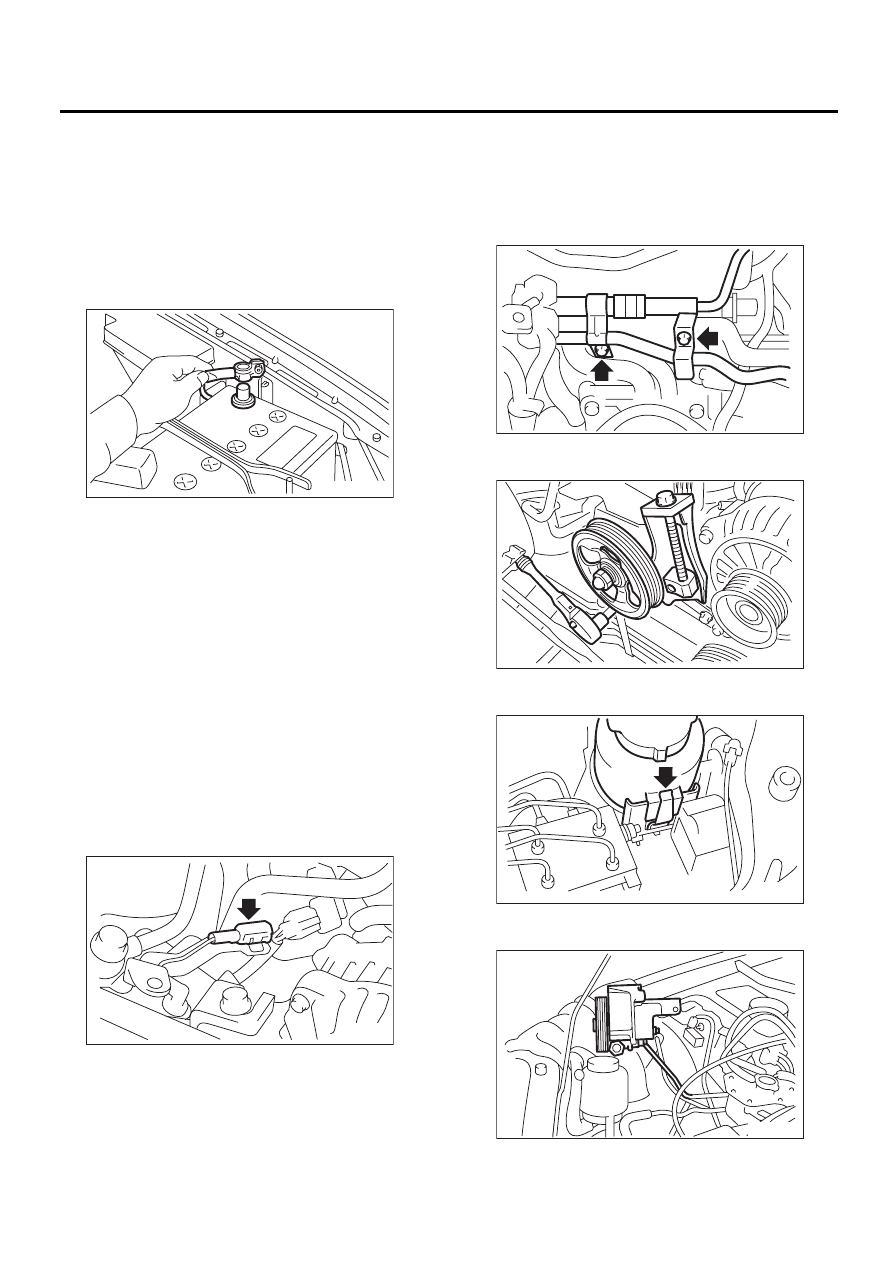

FU-00009

FU-00017

ME-00036

FU-00019

FU-00020

FU-00021

FU(H4DOTC)-35

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

9) Снимите правый щиток топливной трубки.

10) Отсоедините разъем от топливного инжек-
тора.

11) Отверните болт, крепящий трубку топлив-
ного инжектора к впускному коллектору.

12) Снимите топливный инжектор, приподняв
трубку инжектора.

2. ЛЕВАЯ СТОРОНА

1) Сбросьте давление в топливной системе.
<См. FU(H4DOTC)-51, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Отсоедините провод массы от аккумуля-
тора.

3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Снимите крышку коллектора.
5) Снимите впускной коллектор.
<См. FU(H4DOTC)-14, СНЯТИЕ, Впускной кол-
лектор.>
6) Снимите левый щиток топливной трубки.

7) Отсоедините разъем от топливного инжек-
тора.

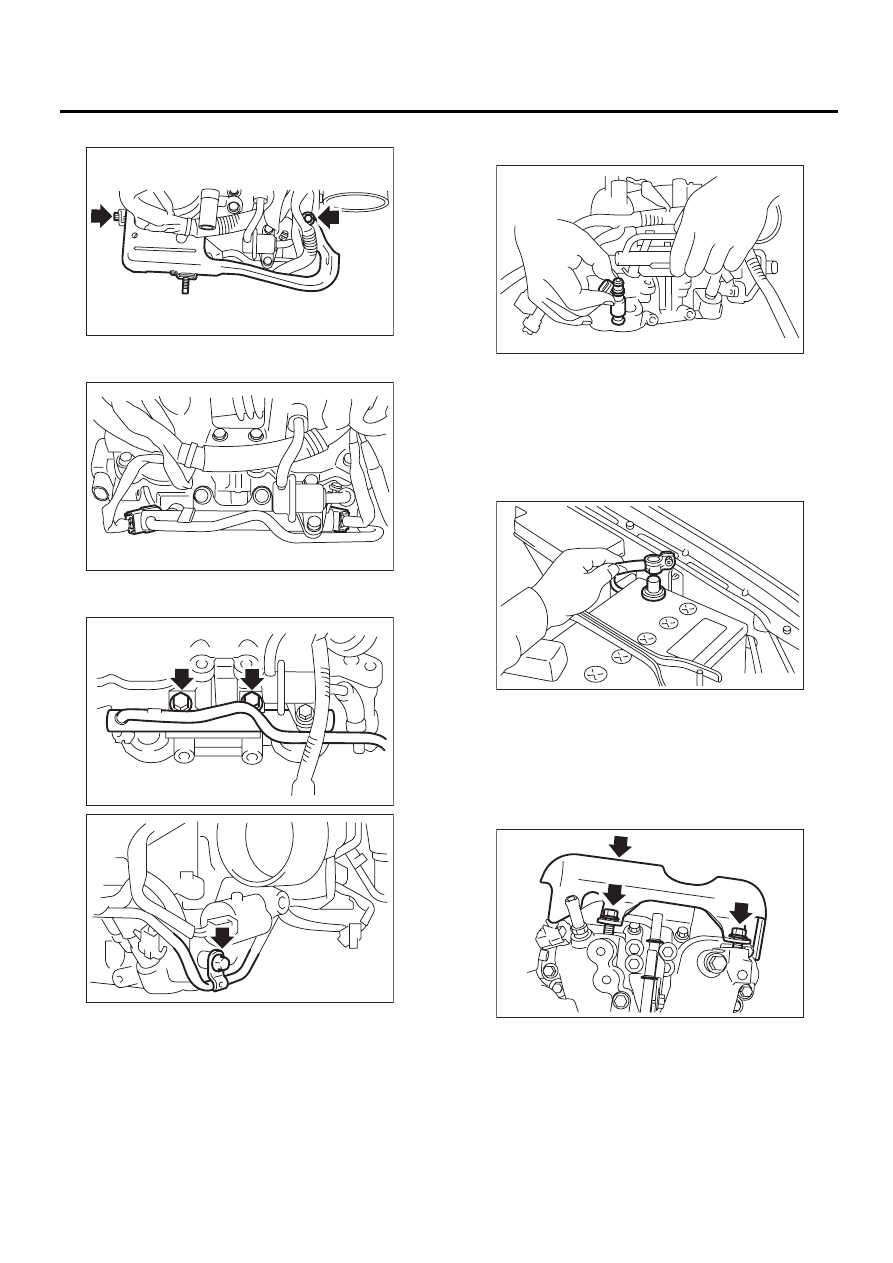

FU-02755

FU-02757

FU-00046

FU-00619

FU-00048

FU-00009

FU-02756

FU(H4DOTC)-36

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8) Отверните болты, крепящие трубки топлив-
ного инжектора на левой стороне впускного
коллектора.

9) Отверните болт, крепящий трубку топливно-
го инжектора к впускному коллектору.

10) Снимите топливный инжектор, приподняв
трубку инжектора.

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

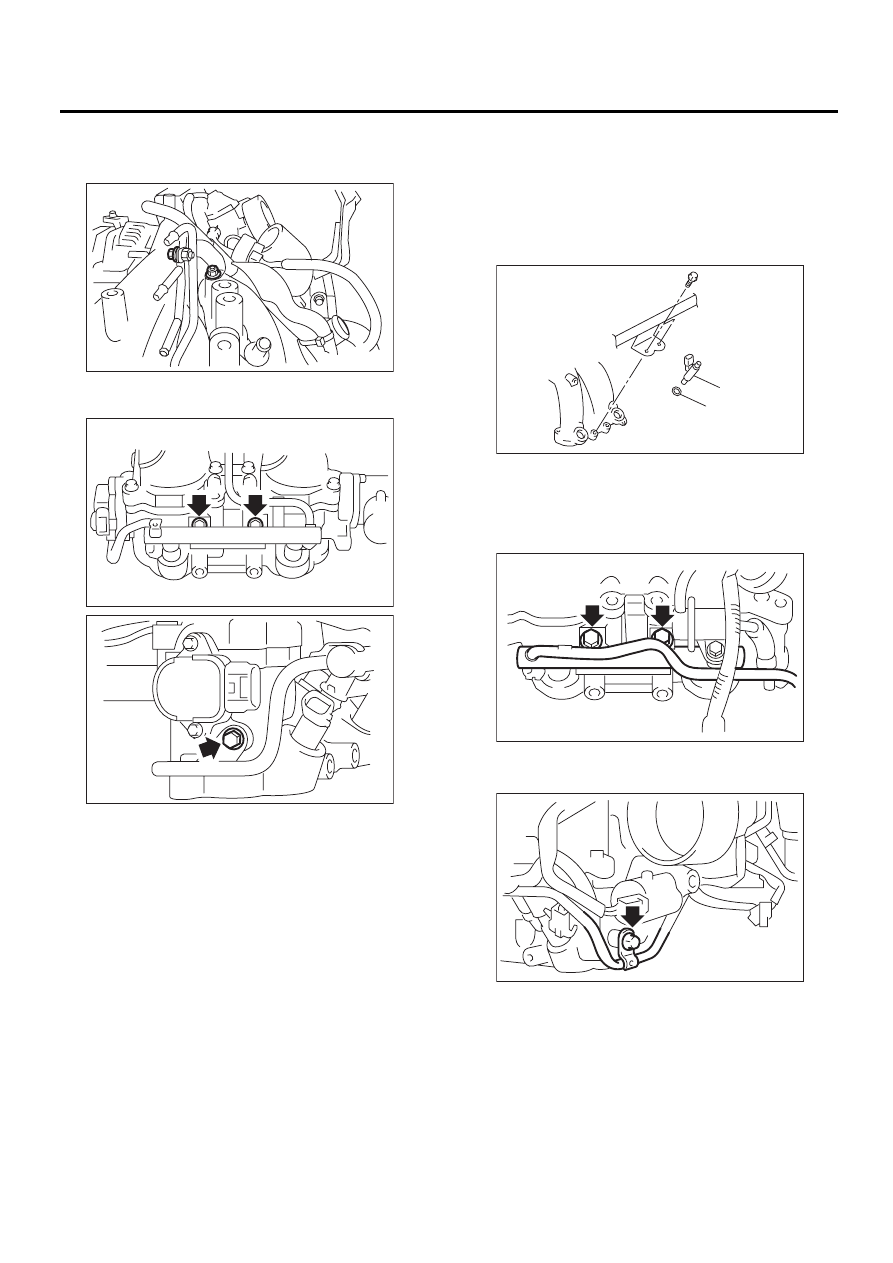

FU-02758

FU-00044

FU-00618

(A) Уплотнительное кольцо
(B) Топливный инжектор

FU-02314

(A)

(B)

FU-00046

FU-00619
