Subaru Forester (2008 год). Руководство - часть 300

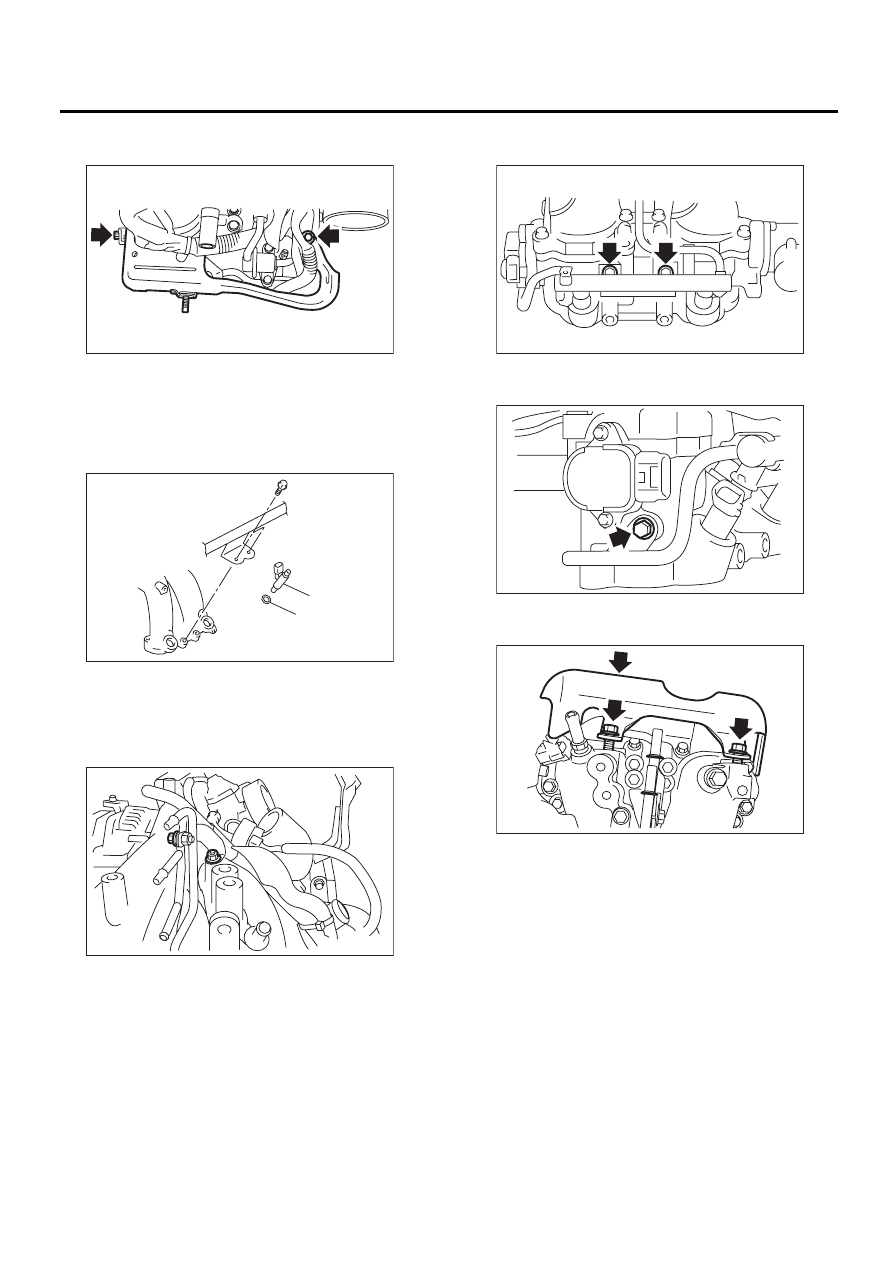

FU(H4DOTC)-37

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

(A) Уплотнительное кольцо
(B) Топливный инжектор

FU-02755

FU-02314

(A)

(B)

FU-02758

FU-00044

FU-00618

FU-02756

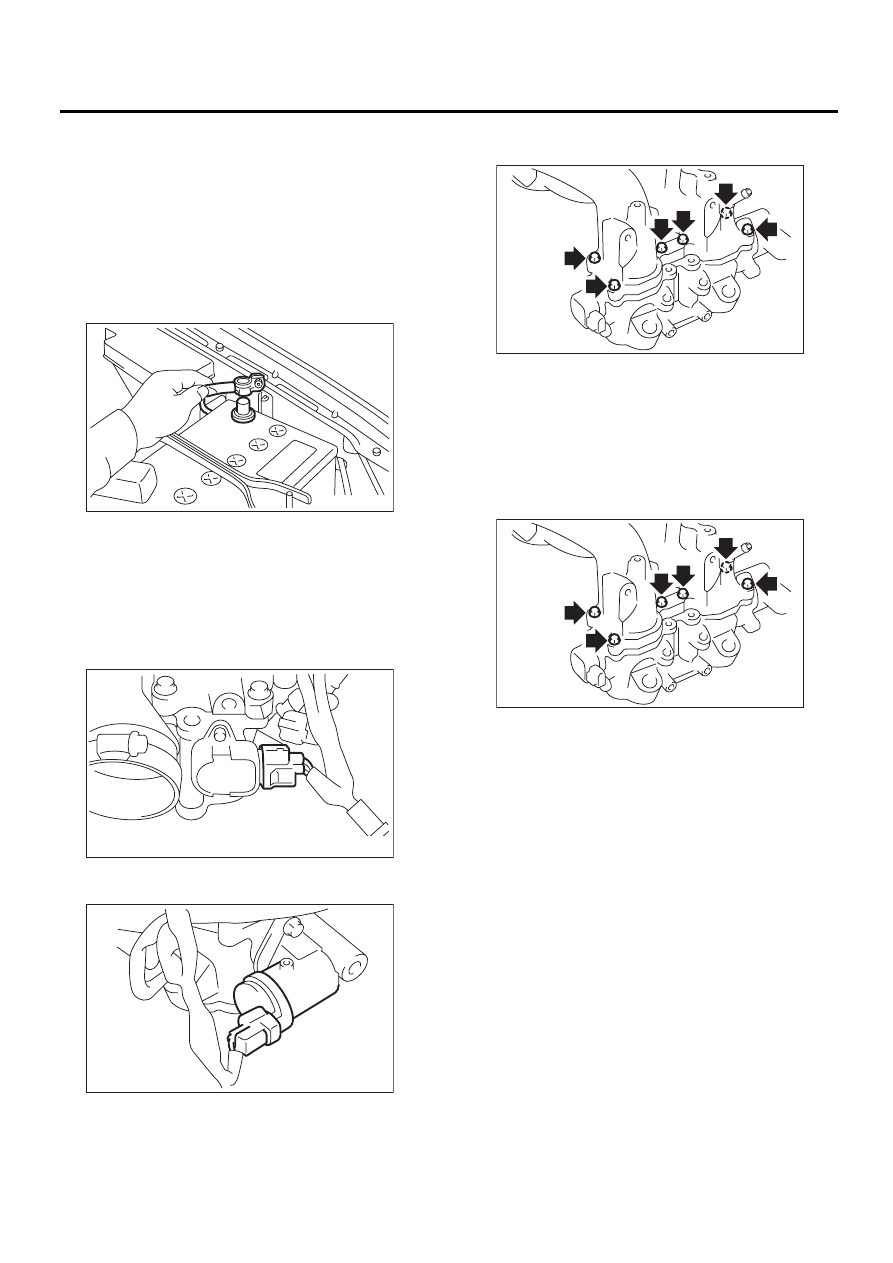

FU(H4DOTC)-38

Узел клапана воздушного потока

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

12.Узел клапана воздушного

потока

A: СНЯТИЕ

1) Сбросьте давление в топливной системе.
<См. FU(H4DOTC)-51, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Отсоедините провод массы от аккумуля-
тора.

3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Снимите крышку коллектора.
5) Снимите впускной коллектор.
<См. FU(H4DOTC)-14, СНЯТИЕ, Впускной кол-
лектор.>
6) Отсоедините разъем от датчика клапана
воздушного потока.

7) Отсоедините разъем от привода клапана
воздушного потока.

8) Снимите топливный инжектор.
<См. FU(H4DOTC)-34, СНЯТИЕ, Топливный ин-
жектор.>

9) Снимите корпус клапана воздушного потока
с впускного коллектора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

8,25 Нм (0,84 кгс-м, 6,1 фунт-сила-фут)

FU-00009

FU-00617

FU-00616

FU-00053

FU-00053

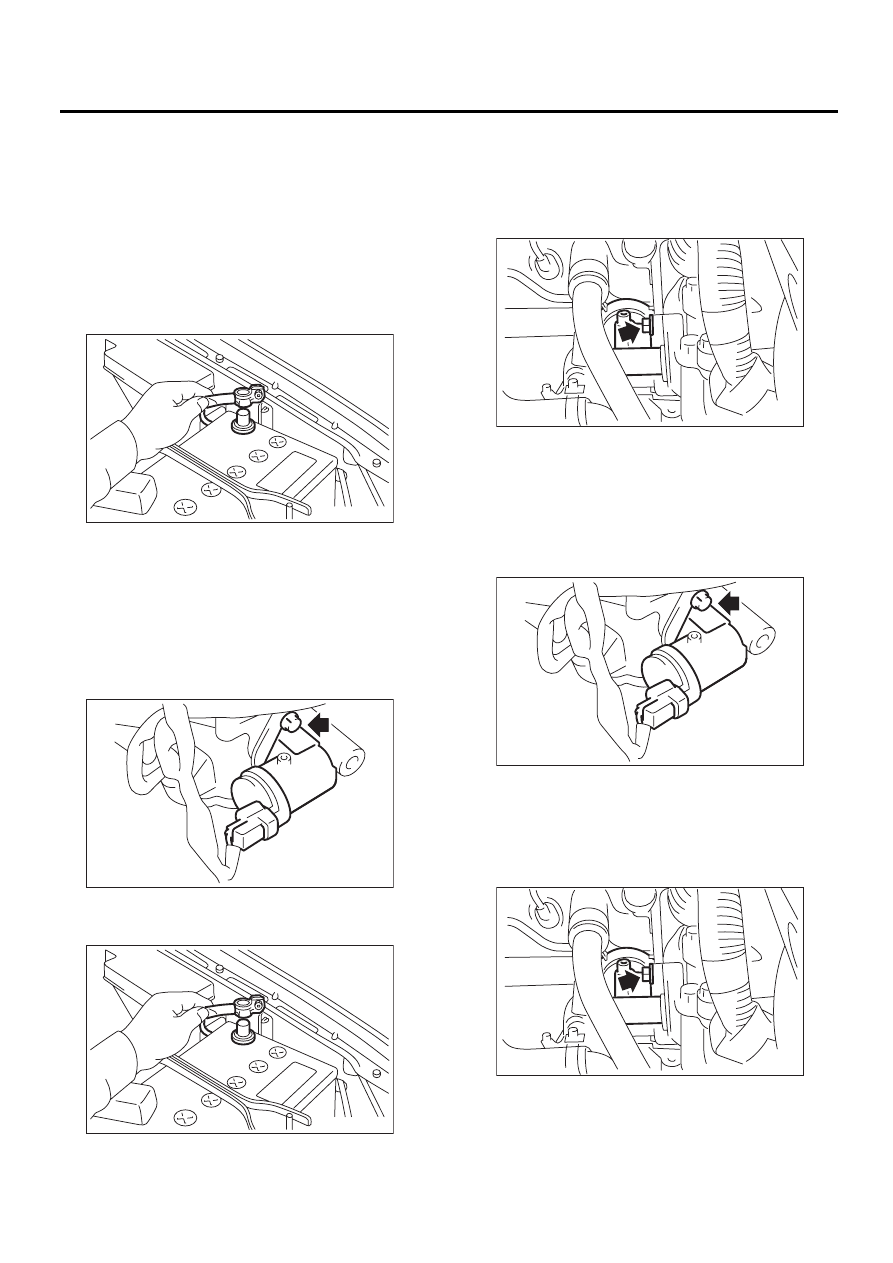

FU(H4DOTC)-39

Привод клапана воздушного потока

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

13.Привод клапана

воздушного потока

A: СНЯТИЕ

1. ПРАВАЯ СТОРОНА

1) Сбросьте давление в топливной системе.
<См. FU(H4DOTC)-51, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Отсоедините провод массы от аккумулятора.

3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Снимите крышку коллектора.
5) Снимите впускной коллектор.
<См. FU(H4DOTC)-14, СНЯТИЕ, Впускной кол-
лектор.>
6) Отсоедините разъем от привода клапана
воздушного потока.
7) Снимите привод клапана воздушного потока.

2. ЛЕВАЯ СТОРОНА

1) Отсоедините провод массы от аккумулятора.

2) Снимите крышку коллектора.

3) Снимите насос вторичного воздуха.
<См. EC(H4DO)-11, СНЯТИЕ, Насос вторичного
воздуха.>
4) Отсоедините разъем от привода клапана
воздушного потока.
5) Снимите привод клапана воздушного потока.

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6 Нм (0,6 кгс-м, 4,4 фунт-сила-фут)

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6 Нм (0,6 кгс-м, 4,4 фунт-сила-фут)

FU-00009

FU-00621

FU-00009

FU-00622

FU-00621

FU-00622

FU(H4DOTC)-40

Датчик положения клапана воздушного потока

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

14.Датчик положения клапана

воздушного потока

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Датчик положения клапана воздушного потока
не регулируется при установке, так что он не
должен сниматься с узла клапана воздушного
потока.
За процедурами снятия и установки обрати-
тесь к разделу “Узел клапана воздушного по-
тока”.
<См. FU(H4DOTC)-38, СНЯТИЕ, Узел клапана
воздушного потока.> <См. FU(H4DOTC)-38, УС-
ТАНОВКА, Узел клапана воздушного потока.>
