Subaru Forester (2008 год). Руководство - часть 297

FU(H4DOTC)-25

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

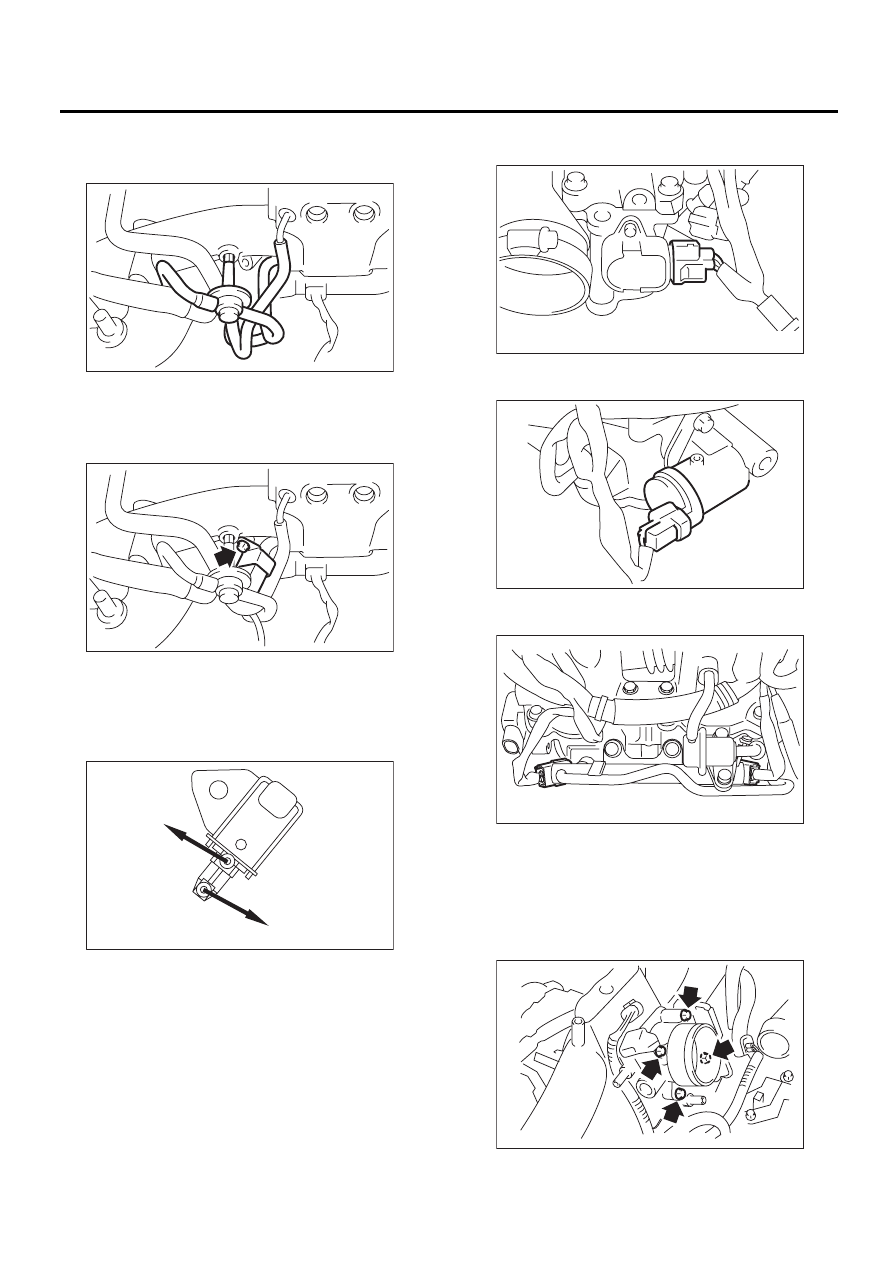

11) Присоедините шланг отвода паров топлива
и клапан продувки адсорбера к впускному кол-
лектору.

12) Установите электромагнитный клапан уп-
равления продувкой адсорбера.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

13) Присоедините шланг к электромагнитному
клапану управления продувкой адсорбера.

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.

14) Подключите разъем к электромагнитному
клапану управления продувкой адсорбера.

15) Подключите разъем к датчику клапана
воздушного потока.

16) Подключите разъем к приводу клапана
воздушного потока.

17) Подключите разъем к топливному инжек-
тору.

18) Установите корпус дроссельной заслонки
на впускной коллектор.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,9 фунт-сила-фут)

(A) К клапану продувки

(B) К впускному коллектору

FU-01045

FU-01044

FU-01314

(A)

(B)

FU-00617

FU-00616

FU-02757

FU-01075

FU(H4DOTC)-26

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

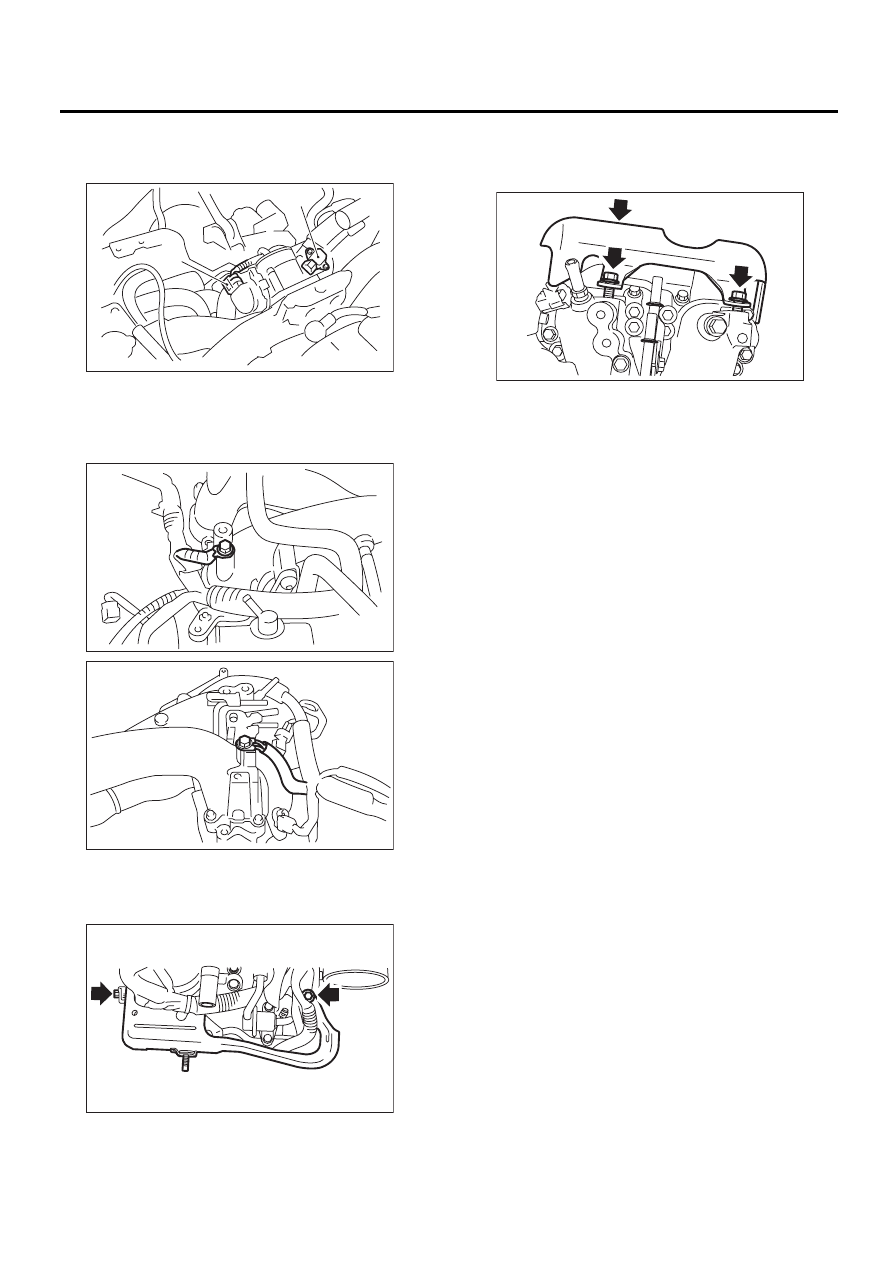

19) Подключите разъем к датчику положения
дроссельной заслонки (A), и датчику давления
в коллекторе (B).

20) Установите клемму массы двигателя на
впускной коллектор.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

21) Установите правый щиток топливной трубки.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

22) Установите левый щиток топливной трубки.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

E: ПРОВЕРКА

Убедитесь в отсутствии трещин на топливных
шлангах и топливных трубках, а также про-
верьте, чтобы их соединения были затянуты.

FU-01073

(A)

(B)

FU-01041

FU-01042

FU-02755

FU-02756

FU(H4DOTC)-27

Датчик температуры охлаждающей жидкости двигателя

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4. Датчик температуры

охлаждающей жидкости
двигателя

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите крышку коллектора.
3) Снимите генератор. <См. SC(H4SO)-14, СНЯ-
ТИЕ, Генератор.>
4) Слейте охлаждающую жидкость двигателя.
<См. CO(H4SO)-20, СЛИВ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлаждаю-
щая жидкость двигателя.>

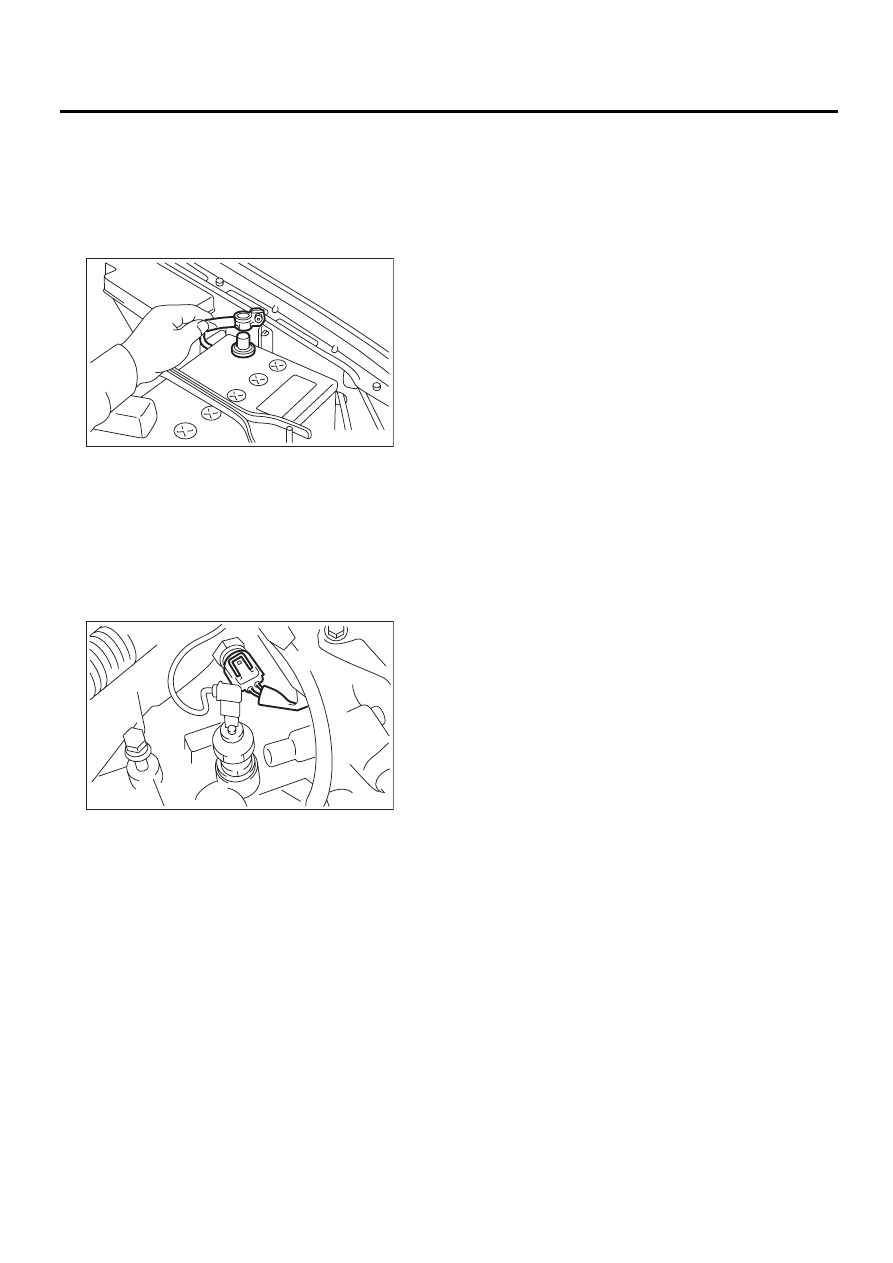

5) Отсоедините разъемы от датчика темпера-
туры охлаждающей жидкости двигателя.

6) Снимите датчик температуры охлаждающей
жидкости двигателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

FU-00009

FU-00055

FU(H4DOTC)-28

Датчик угла поворота коленчатого вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

5. Датчик угла поворота

коленчатого вала

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите крышку коллектора.

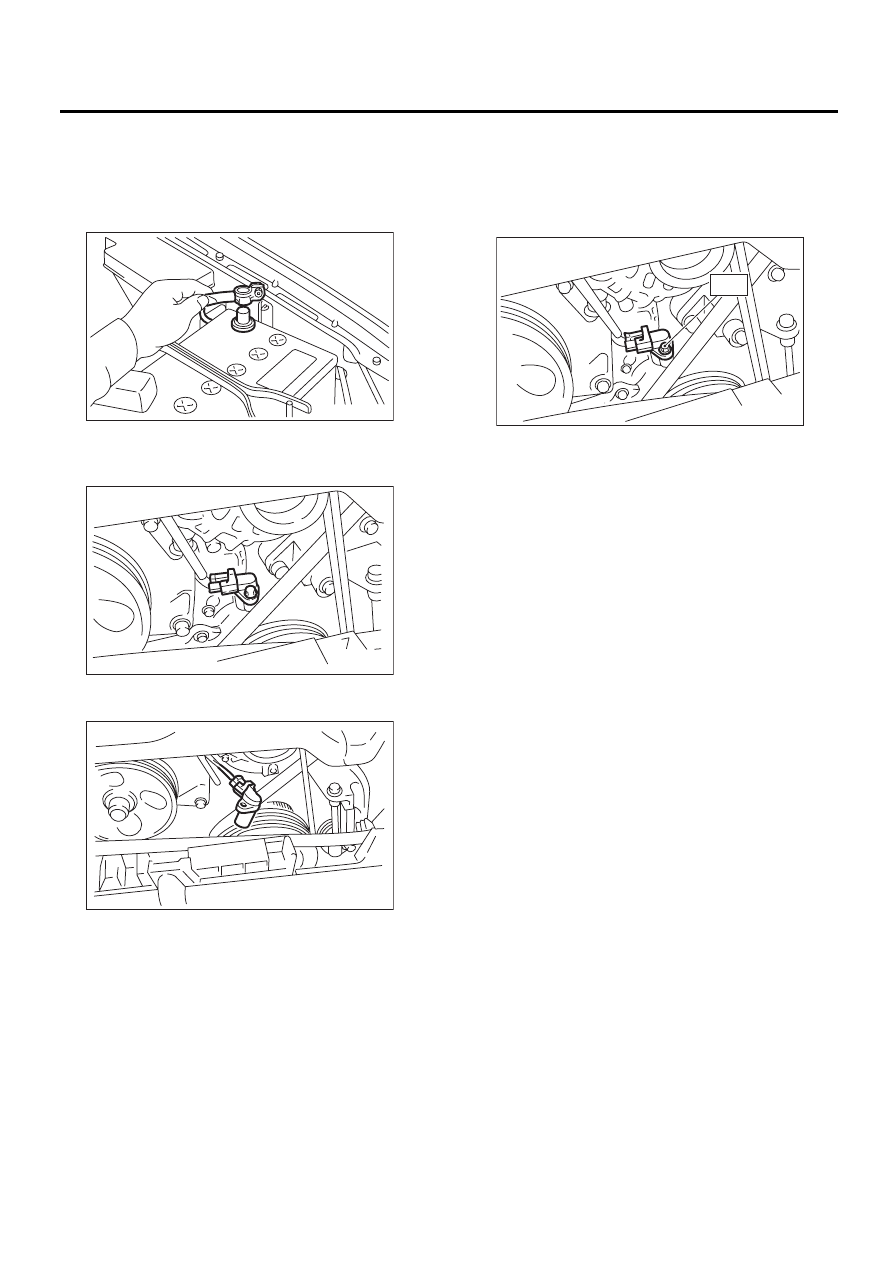

3) Отверните болт, который крепит датчик угла
поворота коленчатого вала к блоку цилиндров.

4) Снимите датчик угла поворота коленчатого
вала и отсоедините его разъем.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

T: 6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

FU-00009

FU-00056

FU-00057

FU-00058

T
