Subaru Forester (2008 год). Руководство - часть 266

EN(H4DO)(diag)-167

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СИСТЕМЫ ВЫПУСКА
Проверьте наличие утечек газа и подсоса воздуха в
результате ослабления или утери гаек и болтов, а
также сквозных отверстий в выхлопных трубах.

ПРИМЕЧАНИЕ:
Проверьте следующие позиции.
• Между головкой блока цилиндров и передней вы-
хлопной трубой.
• Между передней выхлопной трубой и передним ка-
талитическим нейтрализатором.
• Между передним каталитическим нейтрализато-
ром и задним каталитическим нейтрализатором.
• Ослабленные или неправильно установленные пе-
редний и задний датчики кислорода.

Выявлены ли непо-
ладки в системе вы-
пуска?

Отремонтируйте
или замените
систему выпус-
ка. <См.
EX(H4SO)-2, Об-
щие сведения.>

Переходите к шагу 2.

2

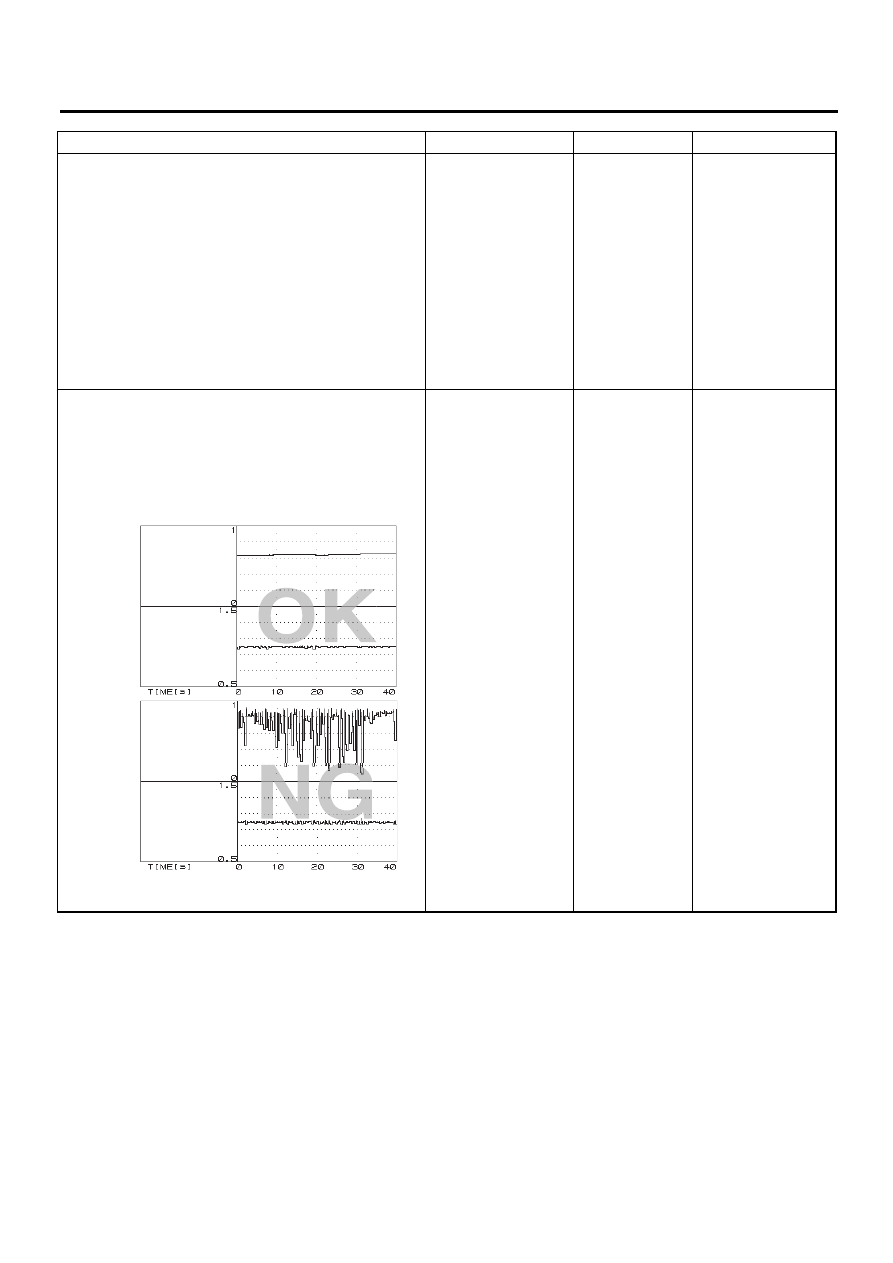

ПРОВЕРКА ФОРМЫ СИГНАЛА НА SUBARU
SELECT MONITOR (В ДВИЖЕНИИ).
1) Ведите автомобиль на постоянной скорости 80 —
112 км/ч (50 — 70 миль/ч).
2) Поддерживайте условия шага 1) в течение 5 ми-
нут, затем считайте форму сигнала в условиях дви-
жения при помощи Subaru Select Monitor.

Отображается ли нор-
мальная форма сигна-
ла?

Даже если горит
контрольная лам-
па обнаружения
неисправности,
цепь в настоящий
момент работает
нормально. Пов-
торите неисправ-
ность, затем вы-
полните диагнос-
тику еще раз.

ПРИМЕЧАНИЕ:
В этом случае,
возможно вре-
менное наруше-
ние контакта в
разъеме.

Переходите к шагу 3.

RrO2 SENSOR

RrO2 SENSOR

A/F LAMBDA 1

A/F LAMBDA 1

EN-04895

EN(H4DO)(diag)-168

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

3

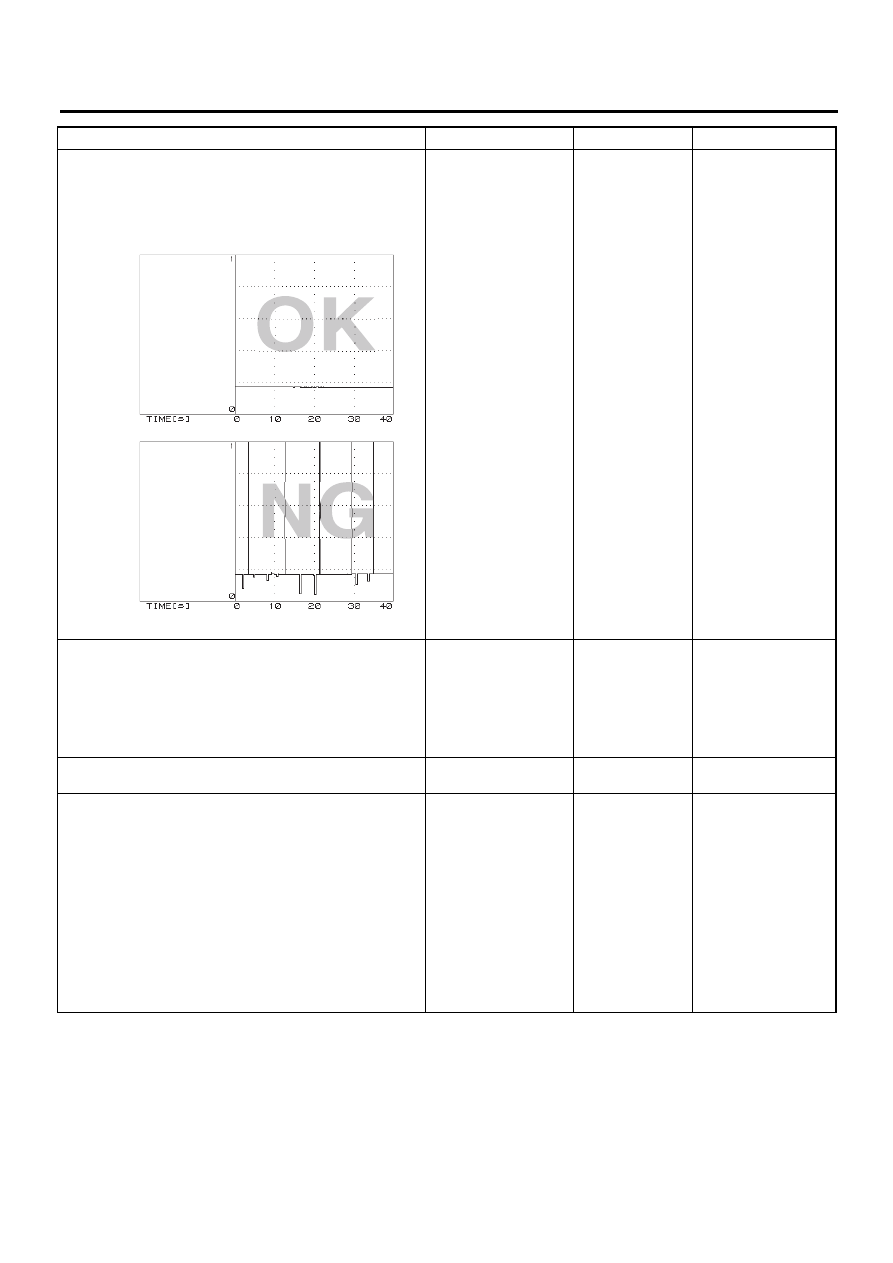

ПРОВЕРКА ФОРМЫ СИГНАЛА НА SUBARU
SELECT MONITOR (НА ХОЛОСТОМ ХОДУ).
1) Запустите двигатель на холостых оборотах.
2) В состоянии шага 1) считайте форму сигнала при
помощи Subaru Select Monitor.

Отображается ли нор-
мальная форма сигна-
ла?

Переходите к ша-
гу 4.

Переходите к шагу 5.

4

ПРОВЕРКА КАТАЛИТИЧЕСКОГО НЕЙТРАЛИЗА-
ТОРА.

Каталитический ней-
трализатор повреж-
ден?

Замените ката-
литический ней-
трализатор. <См.
EC(H4DO)-5, Пе-
редний каталити-
ческий нейтрали-
затор.>

Переходите к шагу 5.

5

ПРОВЕРКА РАЗЪЕМА ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА И СОЕДИНИТЕЛЬНОГО РАЗЪЕМА.

В разъем попала во-
да?

Удалите воду из
разъема.

Переходите к шагу 6.

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от ECM и заднего датчика
кислорода.
3) Измерьте сопротивление в проводке между ECM
и разъемом заднего датчика кислорода.

Разъемы и клеммы

(B136) № 21 — (E22) № 4:
(B137) № 31 — (E22) № 3:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 7.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом заднего
датчика кислорода
• Плохой контакт в
соединительном
разъеме

Шаг

Проверка

Да

Нет

RrO2 SENSOR

RrO2 SENSOR

EN-04896

EN(H4DO)(diag)-169

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Поверните выключатель зажигания в положение
ON.
2) Измерьте напряжение между разъемом заднего
датчика кислорода и массой кузова.

Разъемы и клеммы

(E22) № 4 (+) — Масса кузова (–):

Напряжение состав-
ляет 0,2 — 0,5 В?

Переходите к ша-
гу 8.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
Устраните следую-
щие неполадки.
• Разрыв цепи в про-
водке между ECM и
разъемом заднего
датчика кислорода
• Плохой контакт в
разъемах ECM и зад-
него датчика кисло-
рода
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

8

ПРОВЕРКА ЭКРАНА ЗАДНЕГО ДАТЧИКА КИСЛО-
РОДА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Обнажите экран проводки датчика у разъема
заднего датчика кислорода со стороны кузова.
3) Измерьте сопротивление между экраном датчика
и массой кузова.

Сопротивление со-
ставляет менее 1 Ом?

Замените задний
датчик кислоро-
да. <См.
FU(H4DO)-38, За-
дний датчик кис-
лорода.>

Устраните разрыв
цепи в проводке зад-
него датчика кисло-
рода.

Шаг

Проверка

Да

Нет

EN(H4DO)(diag)-170

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AU:КДН P0458 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ КЛАПАНА

УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ
ПАРОВ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения
ПРИЗНАК НЕИСПРАВНОСТИ:
Неверный холостой ход

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

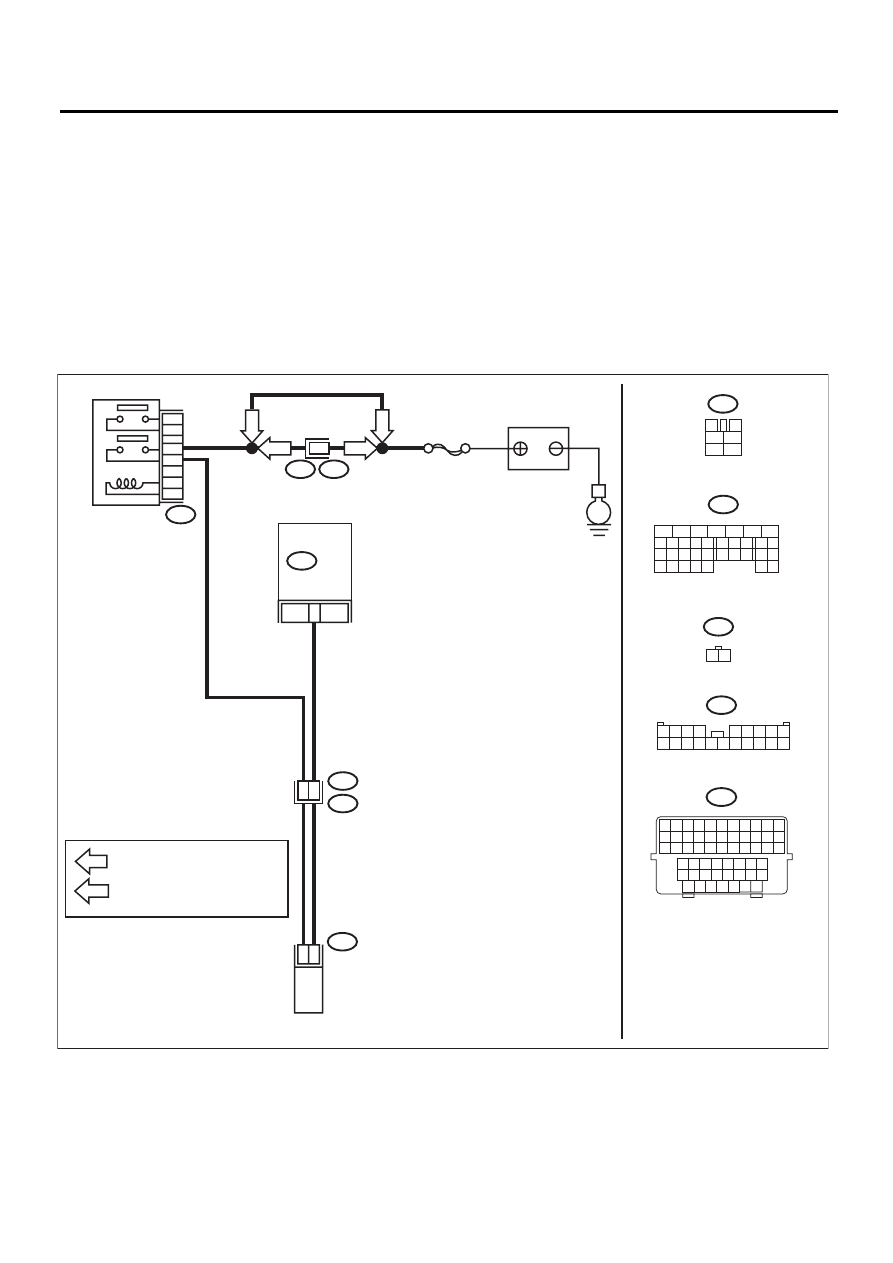

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04853

B47

1

2

4

E

B100

F2

B73

E4

B47

B134

B134

E52

8

2

1

14

LHD

RHD

LHD

RHD

SBF-5

3

4

1

2

5

6

41

4

8

E52

1 2

F2

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

ECM

ГЛАВНОЕ РЕЛЕ

B73

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

АККУМУЛЯТОР

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА

: МОДЕЛЬ С ЛЕВОСТОРОННИМ

 УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ

 УПРАВЛЕНИЕМ

LHD

RHD

6
