Subaru Forester (2008 год). Руководство - часть 182





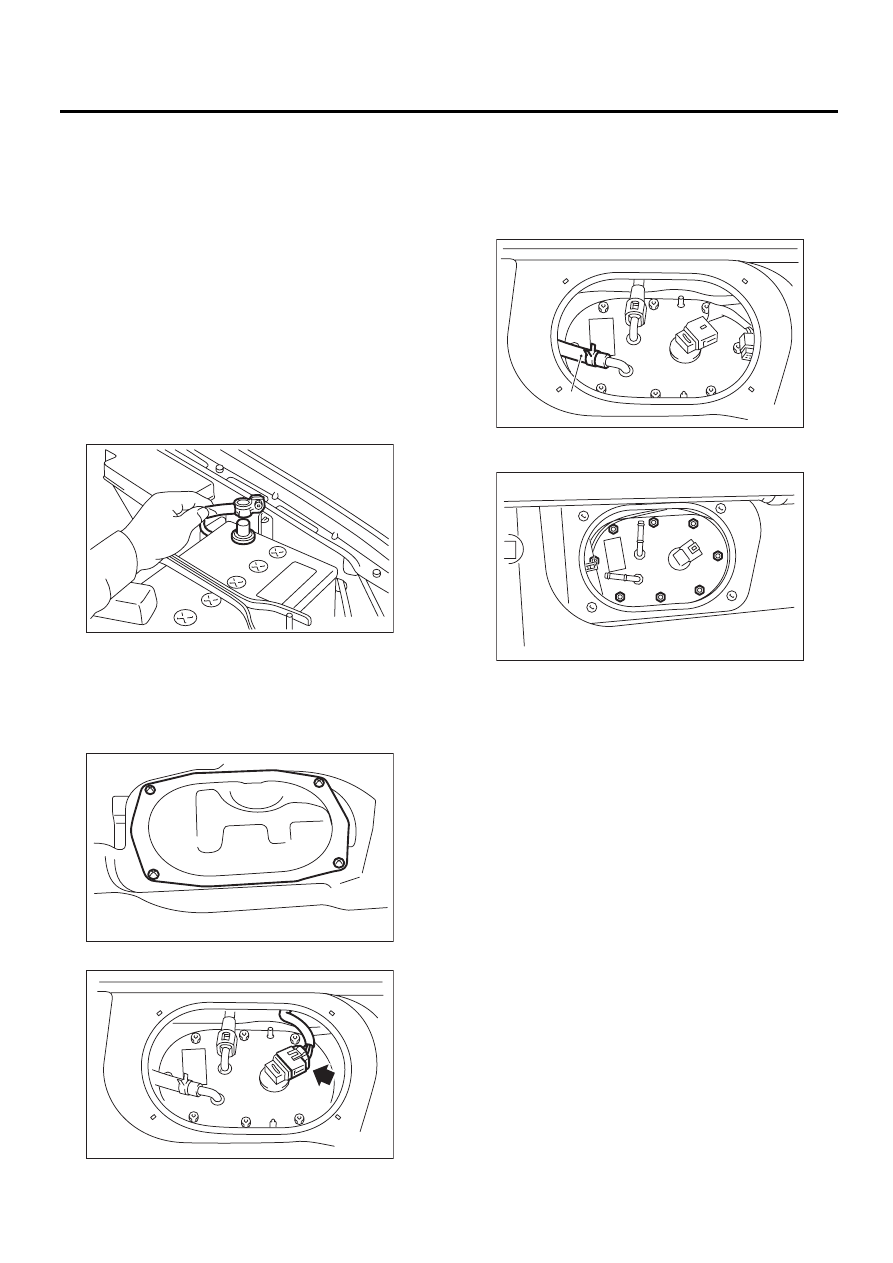

FU(H4DO)-51

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

23.Топливный насос

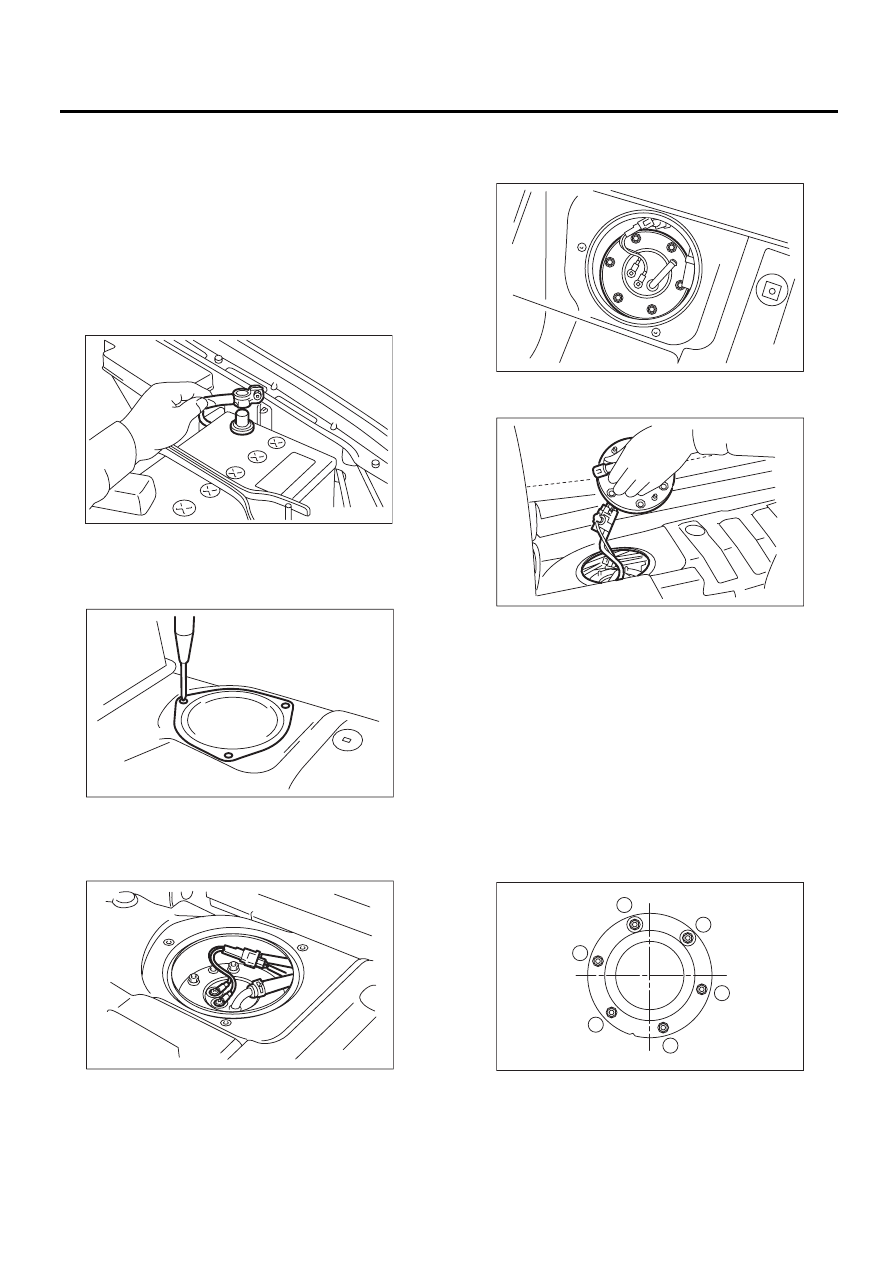

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
Узел топливного насоса состоит из топливного
насоса, топливного фильтра и датчика уровня
топлива.
1) Сбросьте давление в топливной системе.
<См. FU(H4DO)-44, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Отсоедините провод массы от аккумулятора.

3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Снимите напольный коврик багажного отсе-
ка. <См. EI-51, СНЯТИЕ, Напольный коврик ба-
гажного отсека.>
5) Снимите крышку сервисного отверстия.

6) Отсоедините разъем от топливного насоса.

7) Отсоедините быстроразъемный соедини-
тель, затем отсоедините шланг подачи топли-
ва. <См. FU(H4DO)-58, СНЯТИЕ, Магистрали
подачи топлива и отвода паров топлива.>
8) Сдвиньте хомуты и отсоедините шланг
струйного насоса (A).

9) Отверните гайки, которые крепят узел топ-
ливного насоса к топливному баку.

10) Снимите узел топливного насоса с топлив-
ного бака.

FU-00009

FU-00105

FU-02741

(A)

FU-02742

FU-02743

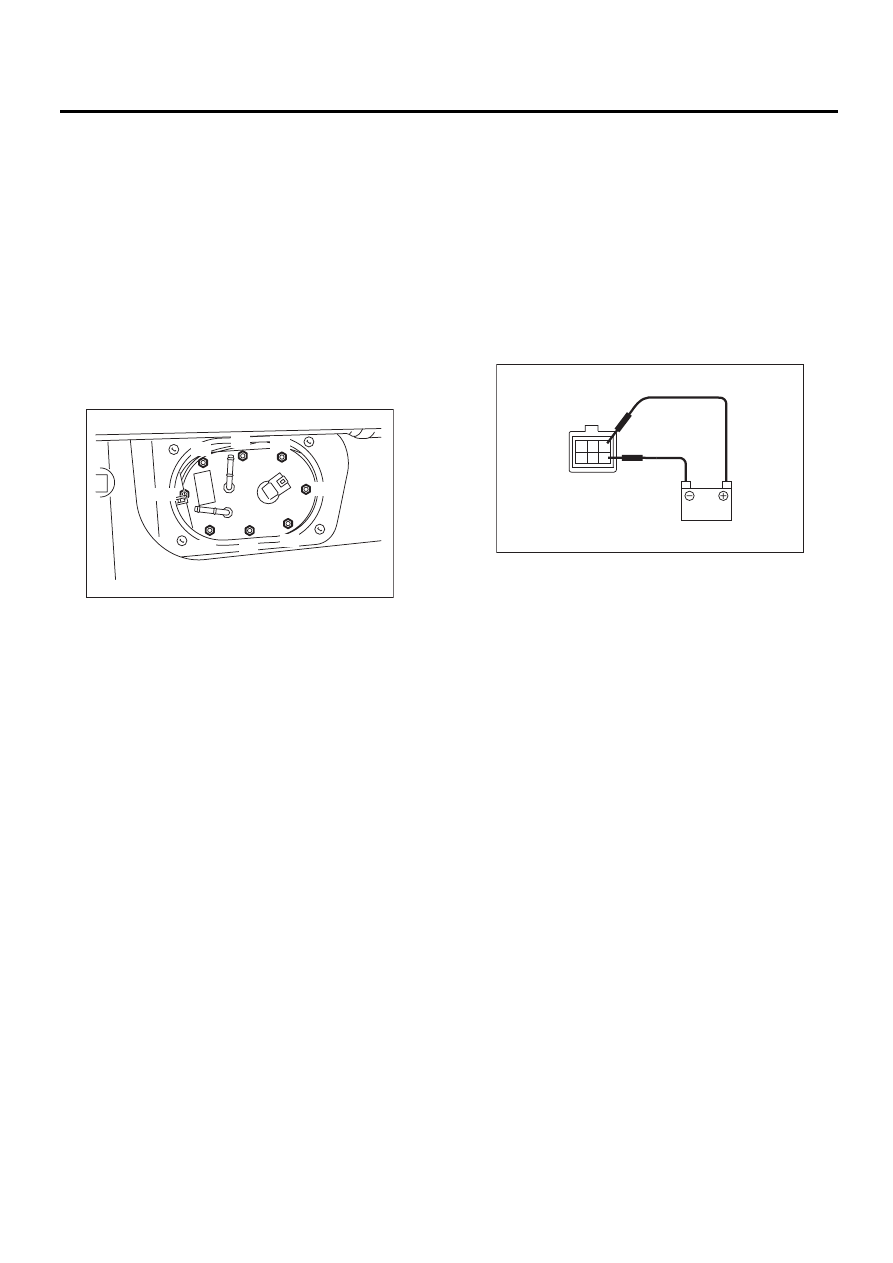

FU(H4DO)-52

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия, с соблюдением следующих
процедур.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• Затяните гайки в алфавитном порядке, по-
казанном на рисунке, на указанный момент за-
тяжки.

ПРИМЕЧАНИЕ:
Используйте новую прокладку и фиксатор.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,3 фунт-сила-фут)

C: ПРОВЕРКА

Подсоедините провода к клеммам разъема топ-
ливного насоса и подайте питание от аккумуля-
тора, чтобы убедиться, что насос работает.

ОСТОРОЖНО:
• Насухо вытрите топливо.
• Держите аккумулятор как можно дальше
от топливного насоса.
• Обязательно подавайте и отключайте пи-
тание только со стороны аккумулятора.
• Не допускайте продолжительной работы
топливного насоса в холостом режиме.

(A)

(B)

(C)

(D)

(E)

(F)

(G)

(H)

FU-02744

FU-00332

2 1

6 5 4

3

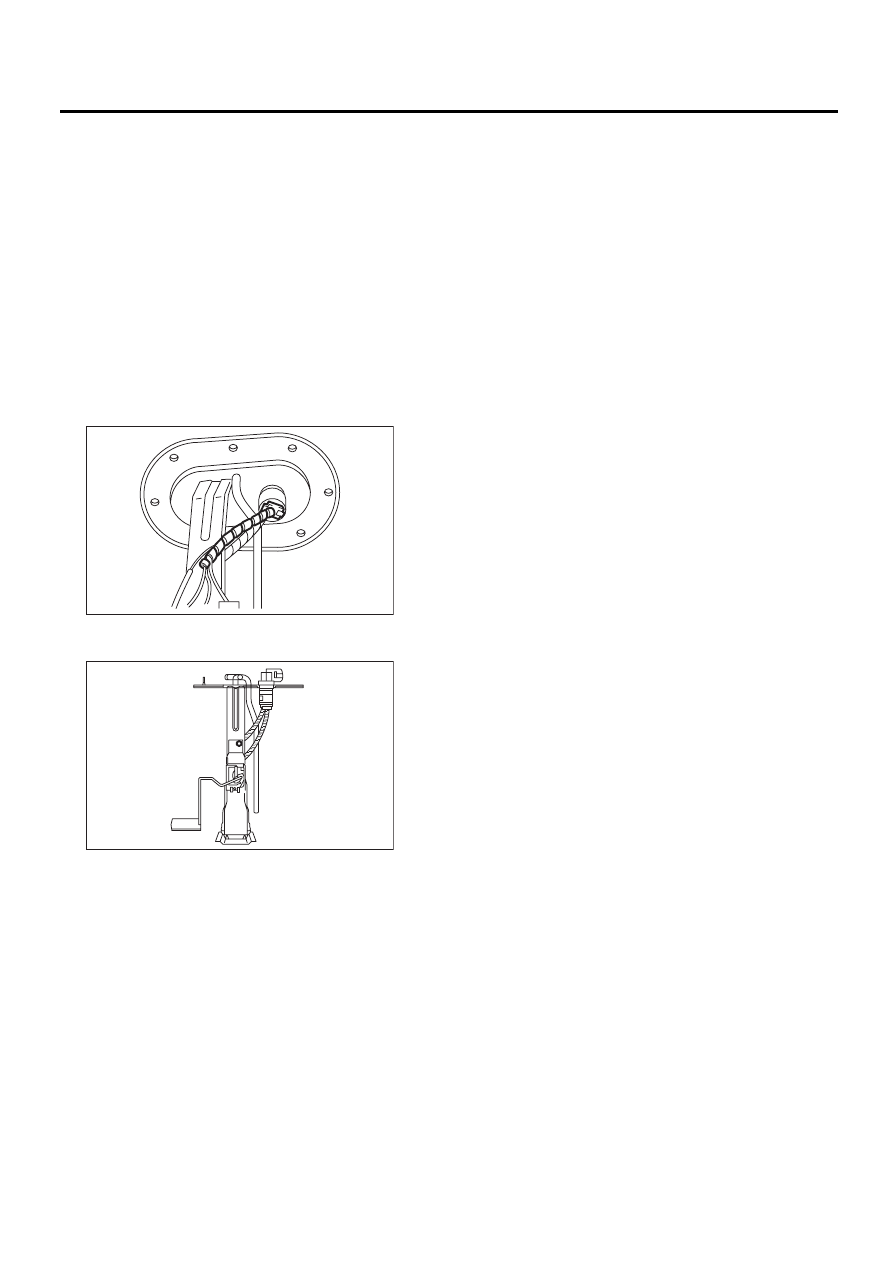

FU(H4DO)-53

Датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

24.Датчик уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
Датчик уровня топлива встроен в узел топлив-
ного насоса.
1) Снимите узел топливного насоса.
<См. FU(H4DO)-51, СНЯТИЕ, Топливный насос.>
2) Отсоедините разъем от кронштейна топлив-
ного насоса.

3) Отверните болты, которые крепят датчик
уровня топлива на топливном баке.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

1,4 Нм (0,14 кгс-м, 1,03 фунт-сила-фут)

FU-00206

FU00207

FU(H4DO)-54

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

25.Вспомогательный датчик

уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Отсоедините провод массы от аккумулятора.

2) Снимите напольный коврик багажного отсе-
ка. <См. EI-51, СНЯТИЕ, Напольный коврик ба-
гажного отсека.>
3) Снимите крышку сервисного отверстия.

4) Отсоедините разъем от вспомогательного
датчика уровня топлива.
5) Отсоедините шланг струйного топливного
насоса.

6) Отверните болты, которые крепят вспомога-
тельный датчик уровня топлива к топливному
баку.

7) Снимите вспомогательный датчик уровня
топлива.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия, с соблюдением следующих
процедур.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,3 фунт-сила-фут)

FU-00009

FU-00113

FU-00114

FU-00115

FU-00116

FU-01145

1

6

5

2

4

3
