FU(H4DO)-47

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

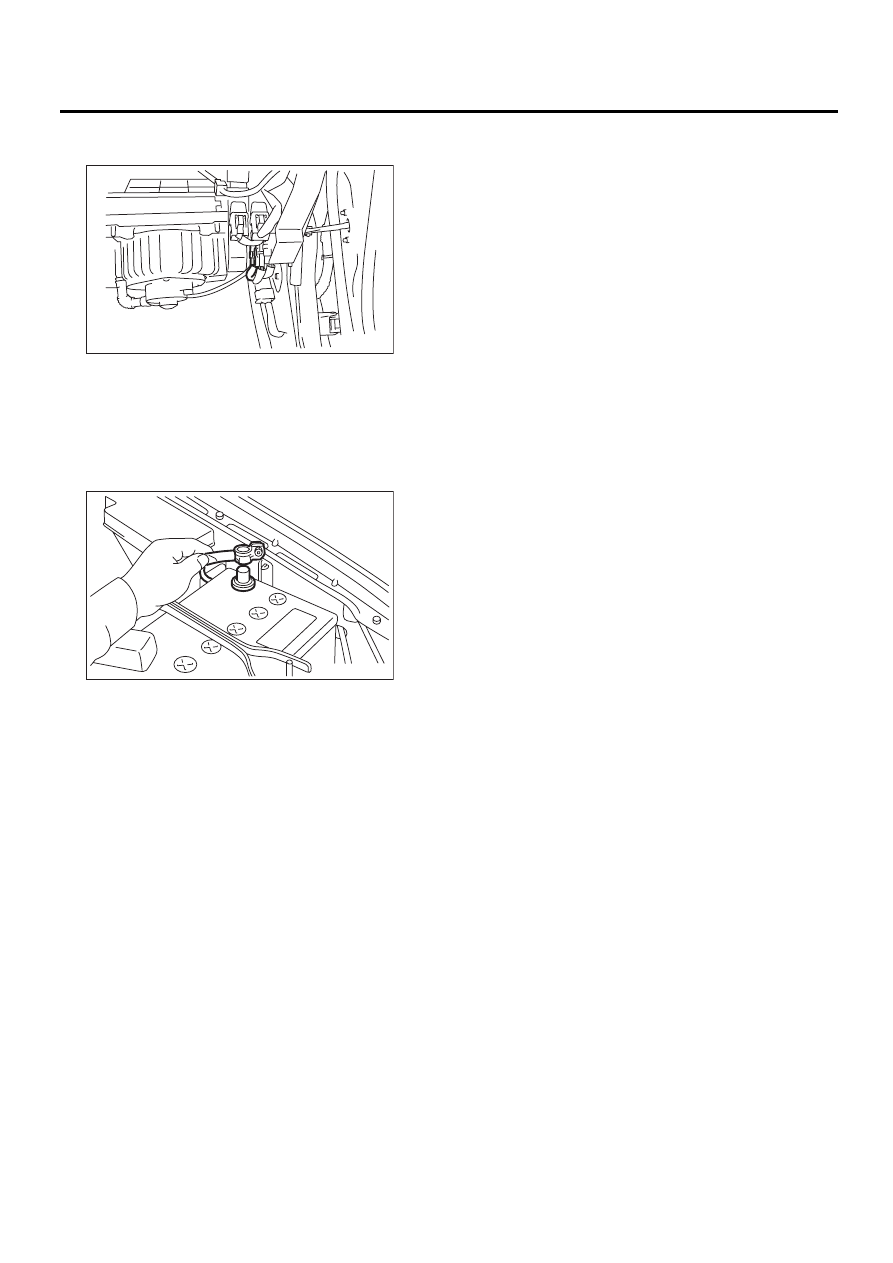

10) Подключите разъем к реле топливного на-
соса.

11) Установите переднюю часть отделки поро-
га со стороны пассажира.
12) Установите отделение для перчаток.
<См. EI-38, УСТАНОВКА, Отделение для пер-
чаток.>
13) Присоедините провод массы к аккумуля-
тору.

14) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
15) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. <См. LI-15, ПРОЦЕДУРА,
Система автоматической регулировки уровня
светового пучка фар.>

C: ПРОВЕРКА

1) Убедитесь в отсутствии трещин, отверстий
или других повреждений топливного бака.
2) Убедитесь в отсутствии трещин на топлив-
ных шлангах и топливных трубках, а также про-
верьте, чтобы их соединения были затянуты.

FU-02737

FU-00009

FU(H4DO)-48

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

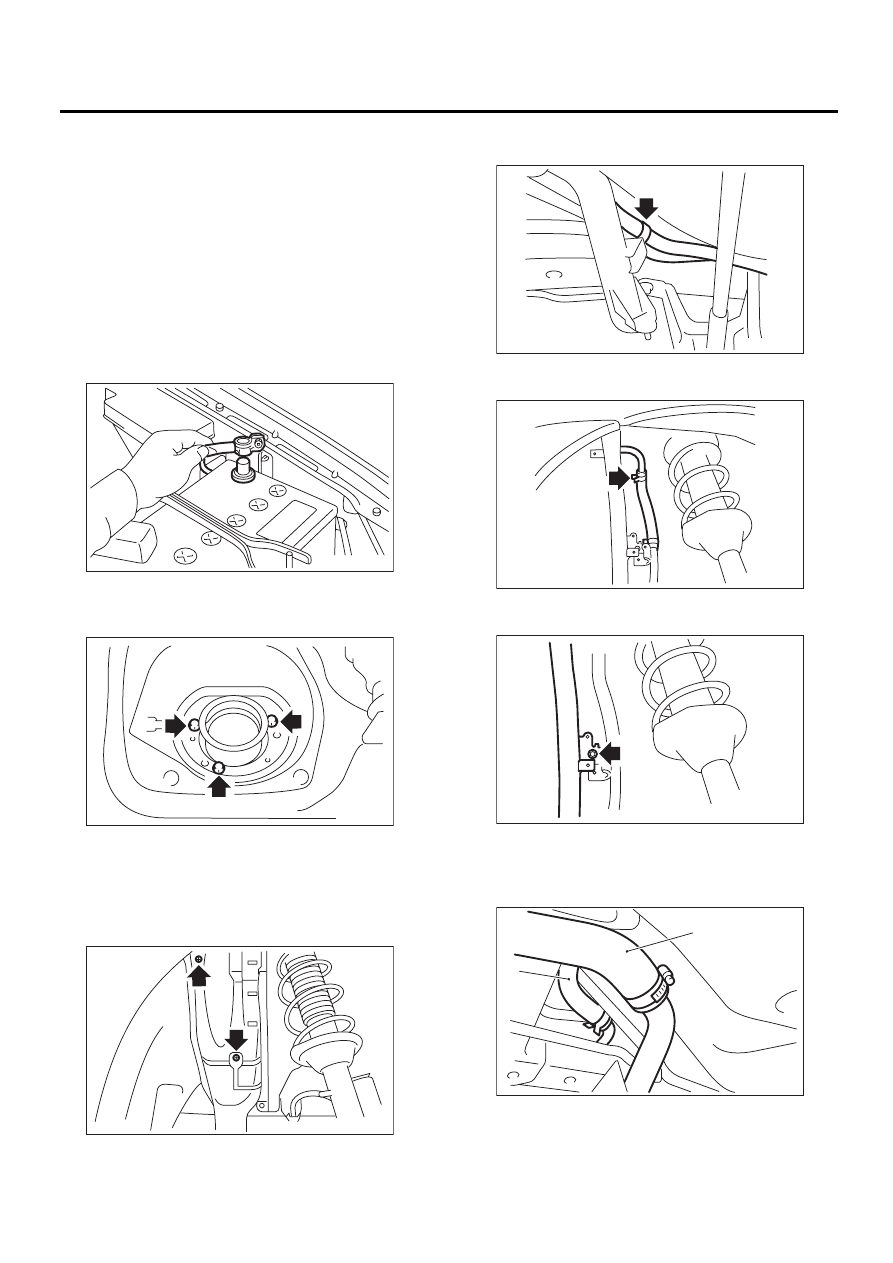

22.Заправочная труба

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Сбросьте давление в топливной системе.
<См. FU(H4DO)-44, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.

4) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
5) Отверните винты, которые крепят прокладку.

6) Снимите правое заднее колесо.
7) Поднимите автомобиль на подъемнике.
8) Слейте топливо из топливного бака.
<См. FU(H4DO)-44, СЛИВ ТОПЛИВА, ПРОЦЕ-
ДУРА, Топливо.>
9) Снимите щиток заправочной трубы.

10) Отсоедините шланг отвода паров топлива
от фиксатора на заправочной трубе.

11) Отсоедините вентиляционный шланг от за-
правочной трубы.

12) Отверните болты, которые крепят кронш-
тейн заправочной трубы к кузову.

13) Ослабьте хомут и отсоедините заправоч-
ный шланг (А) от заправочной трубы.
14) Сдвиньте хомуты и отсоедините вентиля-
ционный шланг (B).

15) Снимите заправочную трубу, выводя ее
под автомобиль.

FU-00009

FU-00095

FU-00097

FU-00098

FU-02656

FU-02657

(A)

(B)

FU-00101

FU(H4DO)-49

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

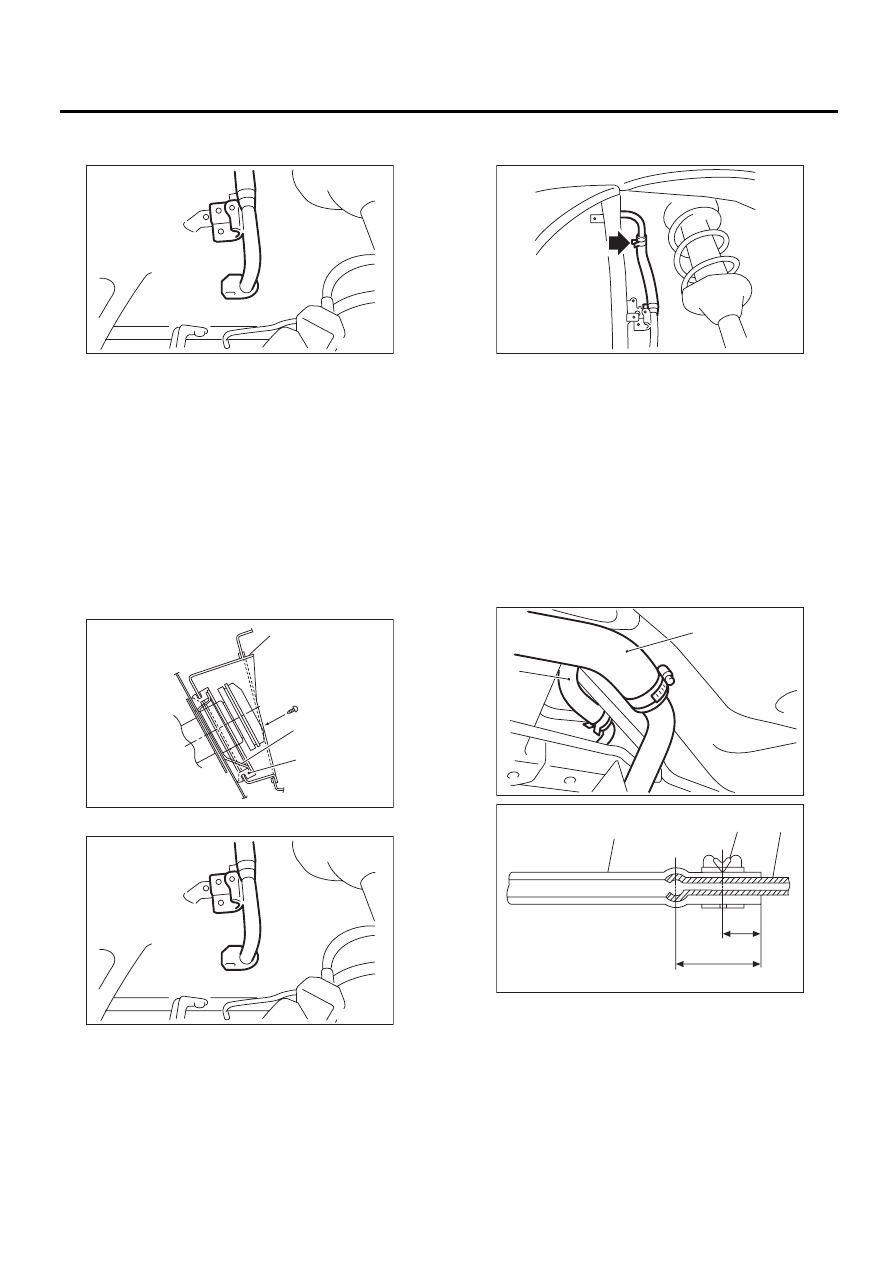

16) Снимите вентиляционную трубку вместе с
хомутами с кузова.

B: УСТАНОВКА

1) Откройте лючок заправочной горловины и
оставьте его в таком состоянии.
2) Установите поддон (А) вместе с резиновым
уплотнением (C) и вставьте заправочную трубу
в отверстие с внутренней стороны фартука.
3) Выровняйте отверстия в горловине запра-
вочной трубы, установите манжету (В) и затя-
ните винты.

ПРИМЕЧАНИЕ:
Если края резинового уплотнения загибаются
вовнутрь, то выправите их отверткой с плос-
ким жалом.

4) Установите вентиляционную трубку.

5) Вставьте вентиляционный шланг до положе-
ния, указанного на трубке.

6) Вставь топливозаправочный шланг (A) для
соединения в трубку на глубину 35 — 40 мм
(1,38 — 1,57 дюймов).

L = 37,5

±

2,5 мм (1,476

±

0,098 дюймов)

7) Присоедините вентиляционный шланг (B) к
трубке с перекрытием в 25 — 30 мм (0,98 —
1,18 дюймов).

L = 27,5

±

2,5 мм (1,083

±

0,098 дюймов)

ПРИМЕЧАНИЕ:
Не допускайте соприкосновения хомутов с вен-
тиляционным шлангом (B) и задней поперечной
балкой подвески.

FU-00102

FU-00103

(A)

(C)

(B)

FU-00102

(1) Шланг

(2) Хомут

(3) Трубка

FU-02656

(A)

(B)

FU-00101

( 1 )

( 2 )

( 3 )

FU-00104

L

L/2

FU(H4DO)-50

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

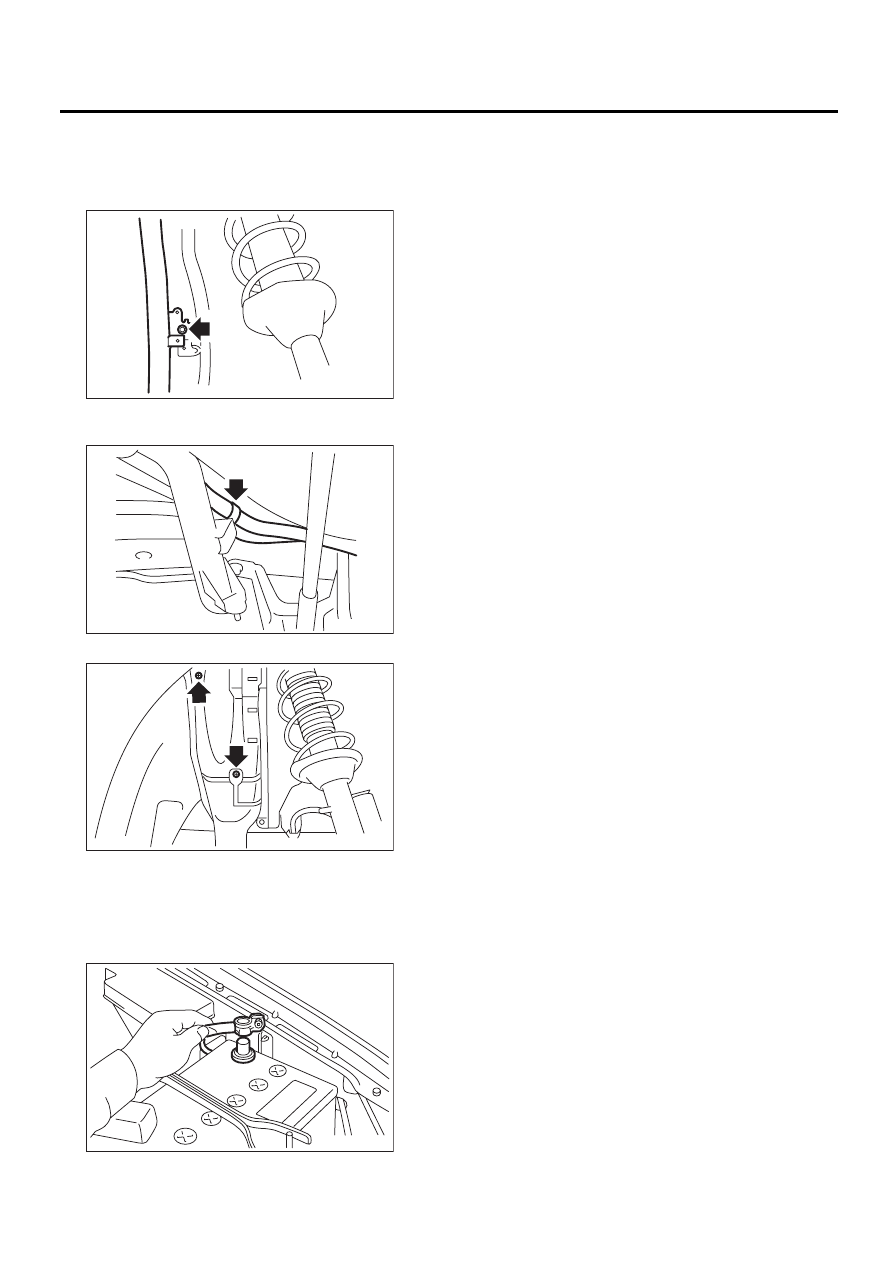

8) Затяните болты, которые крепят кронштейн
заправочной трубы к кузову.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

9) Закрепите шланги отвода паров топлива
фиксатором заправочной трубы.

10) Установите щиток заправочной трубы.

11) Опустите автомобиль.
12) Установите правое заднее колесо.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

13) Присоедините провод массы к аккумулятору.

C: ПРОВЕРКА

1) Убедитесь в отсутствии трещин, отверстий
или других повреждений заправочной трубы.
2) Убедитесь, что топливный шланг не имеет
трещин и плотно присоединен.

FU-02657

FU-00098

FU-00097

FU-00009
