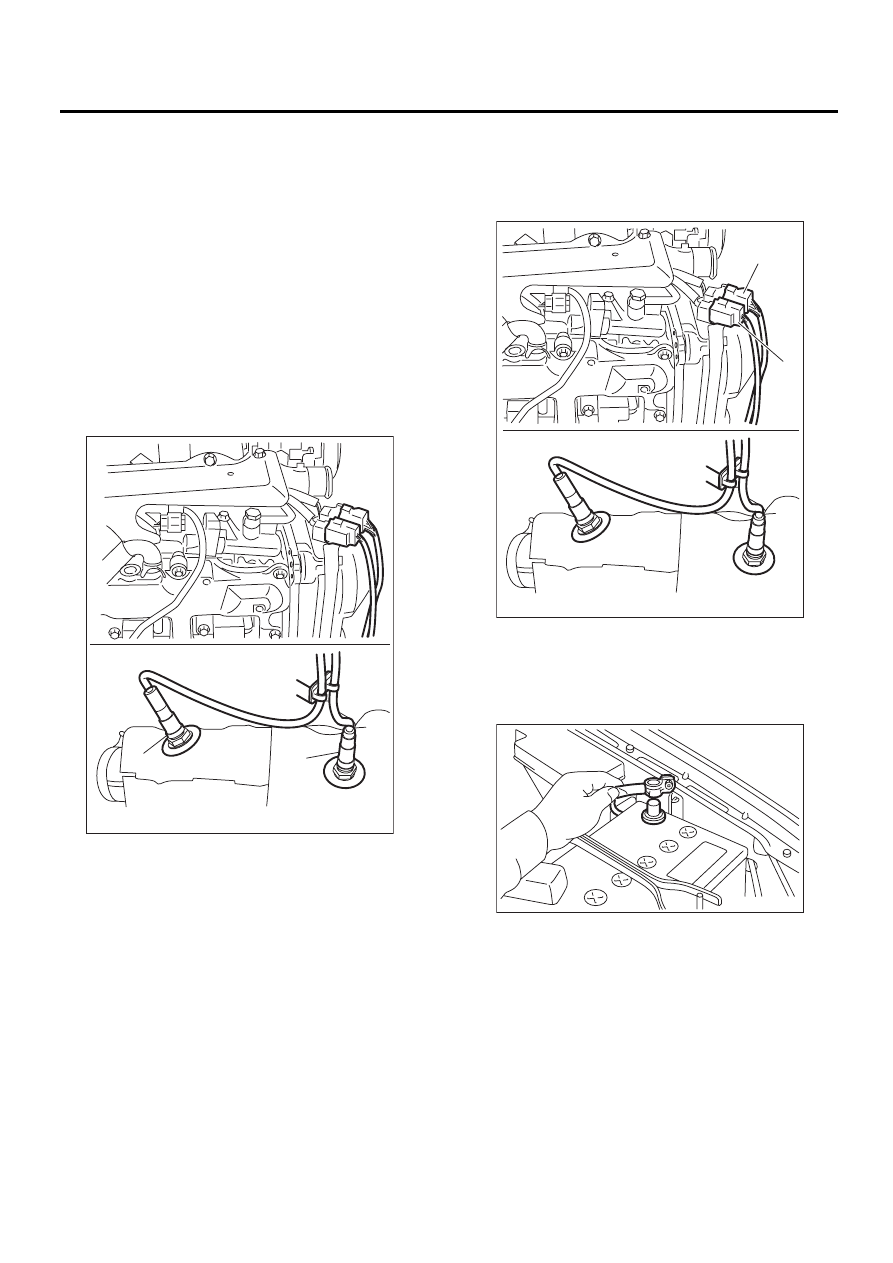

FU(H4DO)-39

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Перед установкой заднего датчика кислоро-
да нанесите слой противозадирного состава
только на резьбовую часть заднего датчика
кислорода. Это упрощает его последующее
снятие.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток заднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите задний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

3) Установите нижний кожух.
4) Опустите автомобиль.
5) Закрепите жгут проводки фиксатором.
6) Подключите разъем к заднему датчику кис-
лорода.

7) Присоедините провод массы к аккумулятору.

(A) Передний датчик кислорода

(B) Задний датчик кислорода

(B)

(A)

FU-02849

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

(A)

(B)

FU-02848

FU-00009

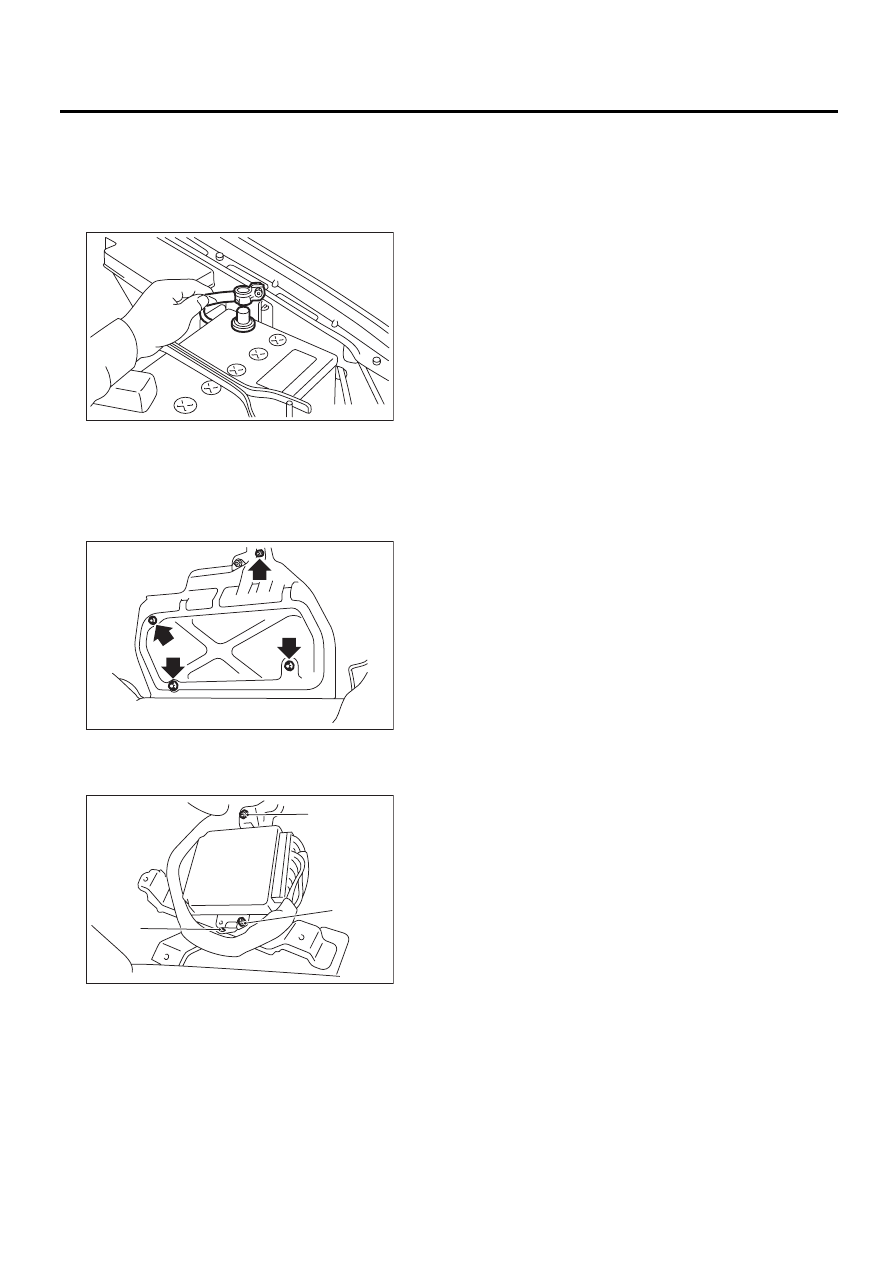

FU(H4DO)-40

Блок управления двигателем (ECM)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

16.Блок управления

двигателем (ECM)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите нижнюю часть внутренней отделки
со стороны пассажира. <См. EI-45, СНЯТИЕ,
Нижняя часть внутренней отделки.>
3) Снимите напольный коврик переднего пас-
сажирского сиденья.
4) Снимите защитную крышку.

5) Отверните гайки (A), которые крепят ECM
на кронштейне.
6) Снимите с кронштейна фиксатор (В).

7) Отсоедините разъемы ECM и извлеките его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
При замене ECM будьте внимательны, чтобы
не установить блок с другими параметрами и
избежать повреждений системы впрыска топ-
лива.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

FU-00009

FU-01029

(A)

(A)

(B)

FU-00316

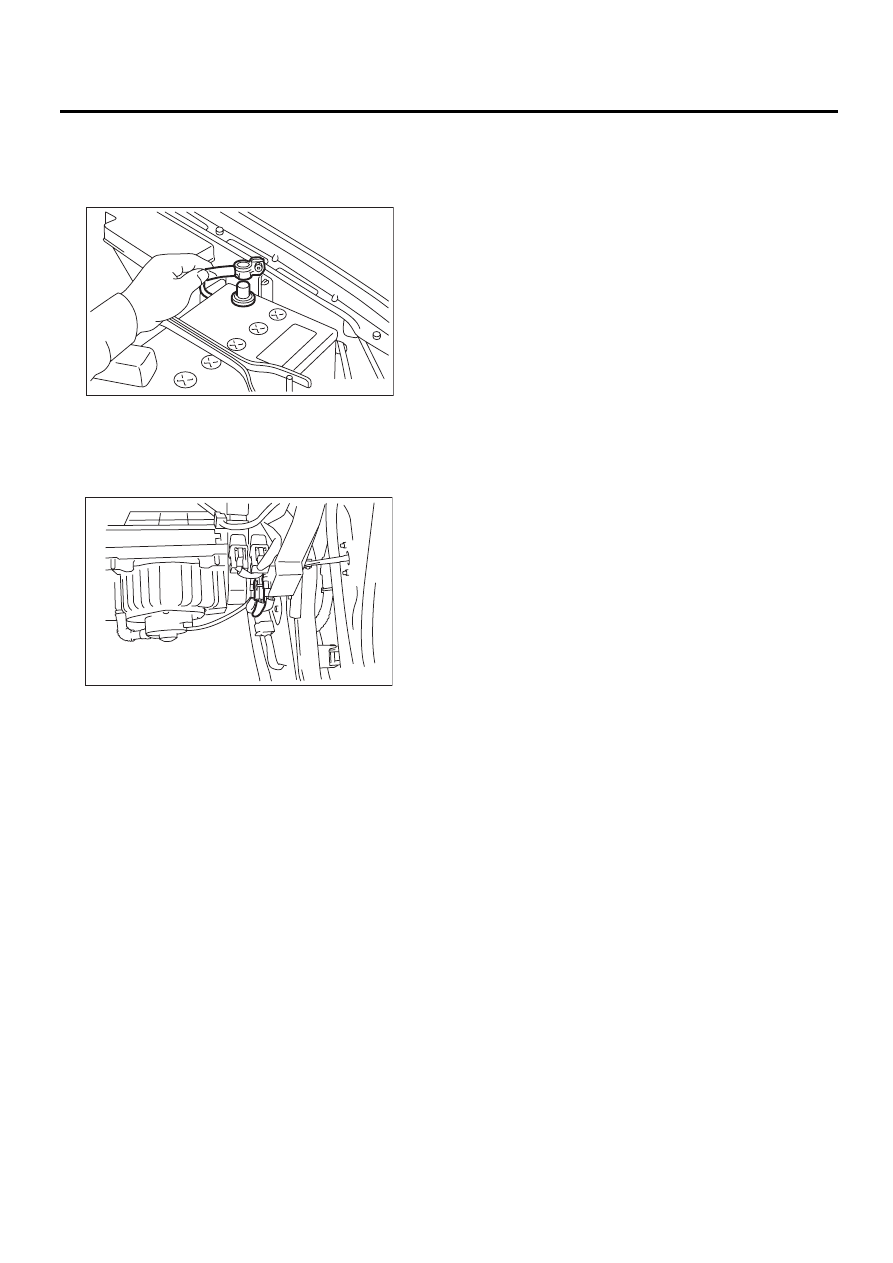

FU(H4DO)-41

Главное реле

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

17.Главное реле

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите переднюю часть отделки порога со
стороны пассажира.
4) Отсоедините разъемы от главного реле.

5) Снимите главное реле с монтажного кронш-
тейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

FU-00009

FU-02736

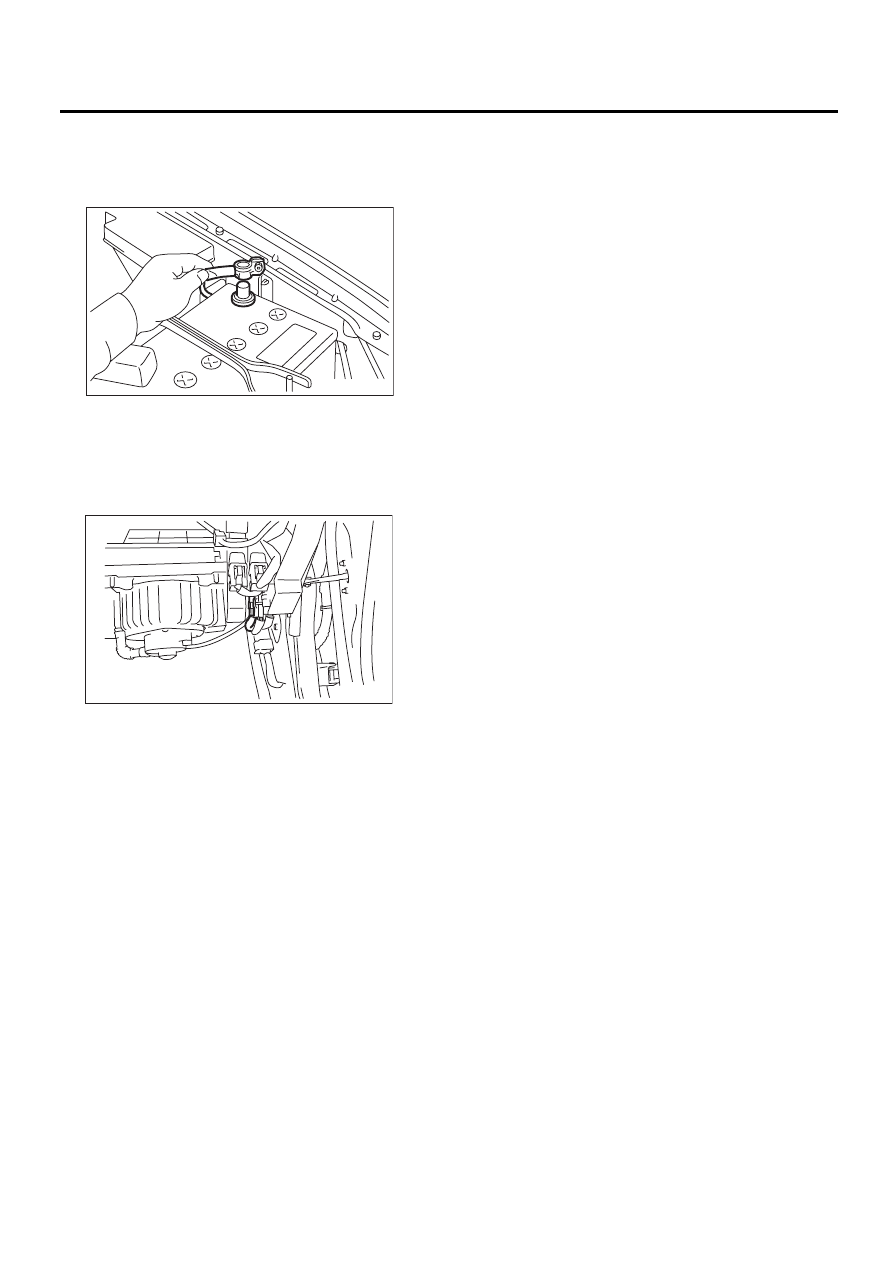

FU(H4DO)-42

Реле топливного насоса

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

18.Реле топливного насоса

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите переднюю часть отделки порога со
стороны пассажира.
4) Отсоедините разъем от реле топливного на-
соса.

5) Снимите реле топливного насоса с монтаж-
ного кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

FU-00009

FU-02737
