EN(H4SO)(diag)-209

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПРИВОДА КЛАПАНА ВОЗДУШ-
НОГО ПОТОКА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от ECM и клапана воз-
душного потока.
3) Измерьте сопротивление между ECM и при-
водом клапана воздушного потока.

Разъемы и клеммы

(B137) № 12 — (E51) № 1:
(B137) № 13 — (E51) № 2:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом привода
клапана воздушного
потока.
• Плохой контакт в
соединительном
разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПРИВОДА КЛАПАНА ВОЗДУШ-
НОГО ПОТОКА.
Измерьте сопротивление между ECM и массой
кузова.

Разъемы и клеммы

(B137) № 12 — Масса кузова:
(B137) № 13 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 3.

Устраните короткое
замыкание на массу
в проводке между
ECM и разъемом
привода клапана
воздушного потока.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме привода клапана
воздушного потока.

Плохой контакт в разъеме
привода клапана воздуш-
ного потока?

Устраните пло-
хой контакт в
разъеме привода
клапана воздуш-
ного потока.

Замените привод
клапана воздушного
потока. <См.
FU(H4SO)-33, При-
вод клапана воздуш-
ного потока.>

EN(H4SO)(diag)-210

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BX:КДН P2012 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ЗАСЛОНКОЙ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(-45diag), ПРОЦЕДУРА, Режим проверки.>.

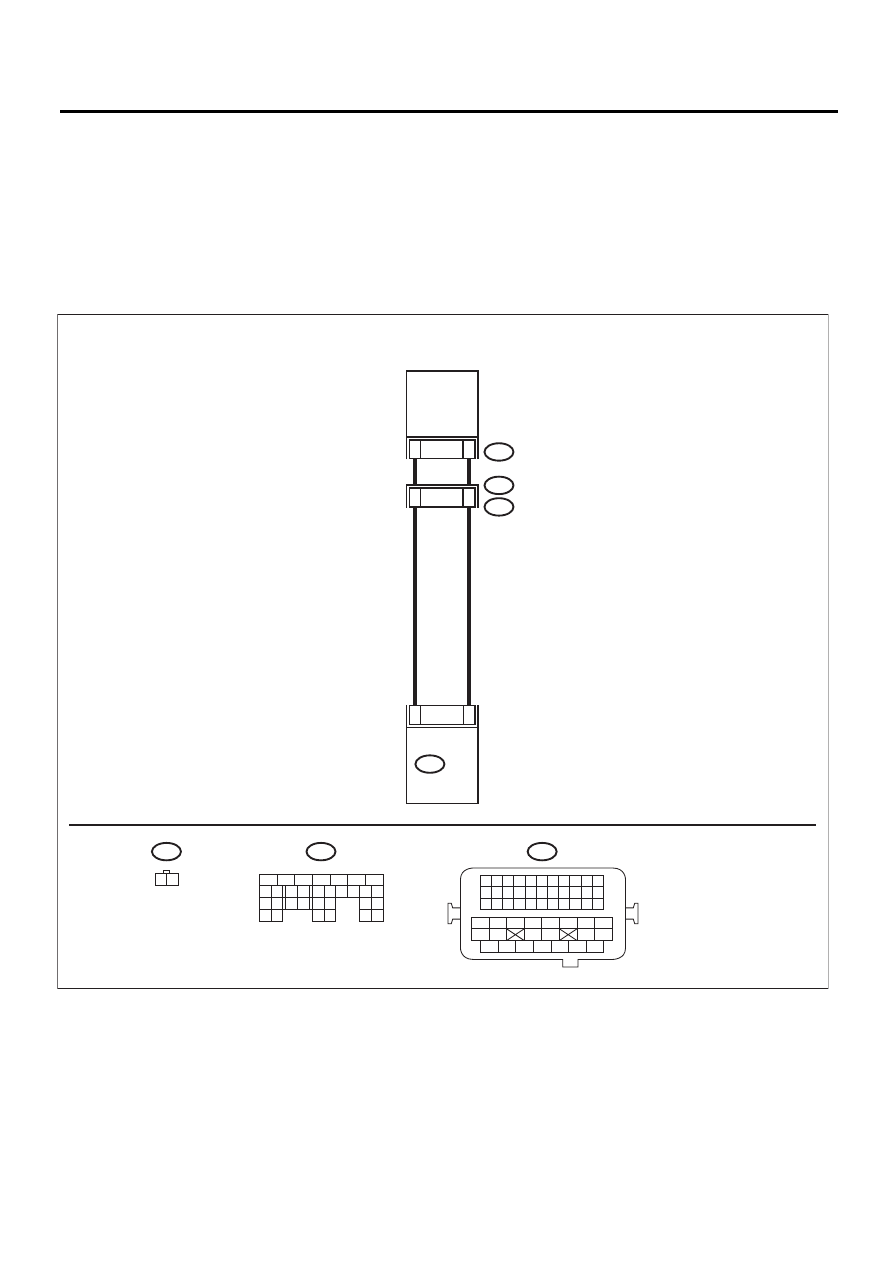

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-03719

E51

E4

B73

B137

1

2

27

28

ECM

12

13

E51

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25

26 27

8

17

18

1

2

3

4

5

6

29

30 31

1 2

B73

B137

1 2

3

4

12 13 14 15

5 6 7 8

16 17 18 19

9

10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

ПРИВОД ЛЕВОГО КЛАПАНА
ВОЗДУШНОГО ПОТОКА

EN(H4SO)(diag)-211

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПРИВОДА КЛАПАНА ВОЗДУШНОГО ПО-
ТОКА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте напряжение между ECM и массой
кузова.

Разъемы и клеммы

(B137) № 12 (+) — Масса кузова (–):
(B137) № 13 (+) — Масса кузова (–):

Напряжение составляет 5 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
привода клапана
воздушного пото-
ка.

Замените привод
клапана воздуш-
ного потока. <См.
FU(H4SO)-33,
Привод клапана
воздушного пото-
ка.>

EN(H4SO)(diag)-212

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BY:КДН P2016 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Двигатель глохнет
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

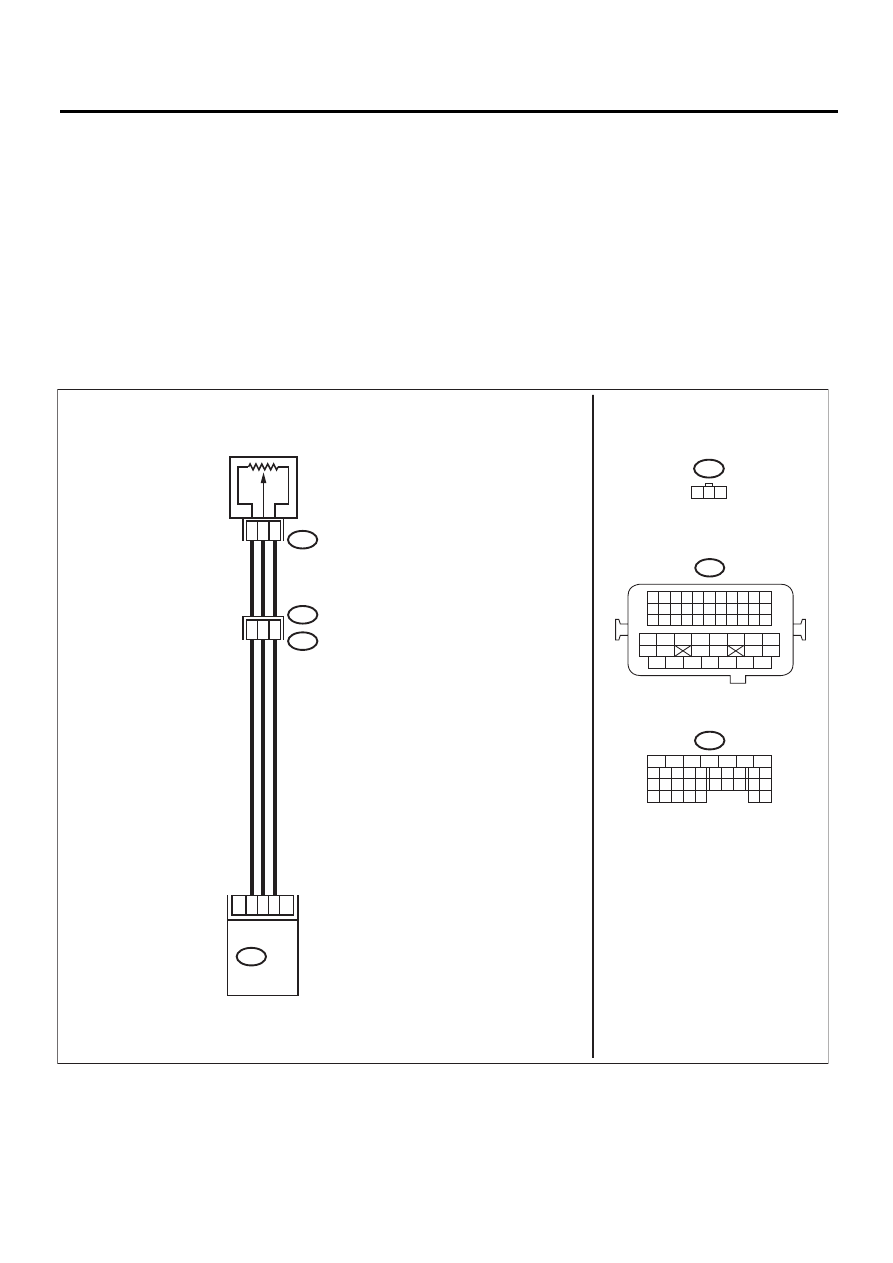

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04145

E54

1 2 3

E4

E54

B73

1

3

2

20

21

19

B134

19

29

26

ECM

ДАТЧИК ПОЛОЖЕНИЯ ПРАВОГО
КЛАПАНА ВОЗДУШНОГО ПОТОКА

B73

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34
