EN(H4SO)(diag)-201

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО СИГНАЛА ECM.
1) Переведите выключатель зажигания в
положение OFF.
2) Измерьте напряжение между ECM и мас-
сой кузова.

Разъемы и клеммы

(B135) № 5 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ГЛАВНОГО БЛОКА ПРЕДОХ-
РАНИТЕЛЕЙ.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и
массой кузова.

Разъемы и клеммы

(B135) № 5 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 3.

Устраните короткое
замыкание на массу в
проводке между ECM
и клеммой аккумуля-
тора.

3

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ SBF-5.

Предохранитель перего-
рел?

Замените пре-
дохранитель.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
аккумулятором
• Плохой контакт в
разъеме ECM
• Плохой контакт в
клемме аккумулятора

EN(H4SO)(diag)-202

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BQ:КДН P2004 ЗАЛИПАНИЕ В ОТКРЫТОМ СОСТОЯНИИ ЗАСЛОНКИ

КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

BR:КДН P2005 ЗАЛИПАНИЕ В ОТКРЫТОМ СОСТОЯНИИ ЗАСЛОНКИ

КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте соответс-
твующие КДН, исполь-
зуя “Список кодов
диагностики неисправ-
ности (КДН)”. <См.
EN(H4SO)(diag)-78,
Список кодов диагнос-
тики неисправностей
(КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРАВОГО КЛАПАНА ВОЗДУШ-
НОГО ПОТОКА
1) Снимите узел клапана воздушного потока.
2) Проверьте корпус клапана воздушного по-
тока.

Имеются ли загрязнения
или засоры посторонни-
ми предметами в клапане
воздушного потока?

Очистите клапан воз-
душного потока.

Замените узел
клапана воздуш-
ного потока. <См.
FU(H4SO)-32,
Узел клапана воз-
душного потока.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте соот-
ветствующие КДН,
используя “Список
кодов диагностики
неисправности
(КДН)”. <См.
EN(H4SO)(diag)-78,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЛЕВОГО КЛАПАНА ВОЗДУШНО-
ГО ПОТОКА
1) Снимите узел клапана воздушного потока.
2) Проверьте корпус клапана воздушного по-
тока.

Имеются ли загрязнения или
засоры посторонними пред-
метами в клапане воздушно-
го потока?

Очистите клапан
воздушного потока.

Замените узел
клапана воздуш-
ного потока. <См.
FU(H4SO)-32,
Узел клапана воз-
душного потока.>

EN(H4SO)(diag)-203

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BS:КДН P2006 ЗАЛИПАНИЕ В ЗАКРЫТОМ СОСТОЯНИИ ЗАСЛОНКИ

КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

BT:КДН P2007 ЗАЛИПАНИЕ В ЗАКРЫТОМ СОСТОЯНИИ ЗАСЛОНКИ

КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте соот-
ветствующие КДН,
используя “Список
кодов диагностики
неисправности
(КДН)”. <См.
EN(H4SO)(diag)-78,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Переходите
к шагу 2.

2

ПРОВЕРКА ПРАВОГО КЛАПАНА ВОЗДУШ-
НОГО ПОТОКА
1) Снимите узел клапана воздушного потока.
2) Проверьте корпус клапана воздушного по-
тока.

Имеются ли загрязнения или
засоры посторонними пред-
метами в клапане воздушно-
го потока?

Очистите клапан
воздушного потока.

Замените узел
клапана воздушно-
го потока. <См.
FU(H4SO)-32, Узел
клапана воздушно-
го потока.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте соот-
ветствующие КДН,
используя “Список
кодов диагностики
неисправности
(КДН)”. <См.
EN(H4SO)(diag)-78,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЛЕВОГО КЛАПАНА ВОЗДУШНО-
ГО ПОТОКА
1) Снимите узел клапана воздушного потока.
2) Проверьте корпус клапана воздушного по-
тока.

Имеются ли загрязнения или
засоры посторонними пред-
метами в клапане воздушно-
го потока?

Очистите клапан
воздушного потока.

Замените узел
клапана воздуш-
ного потока. <См.
FU(H4SO)-32,
Узел клапана воз-
душного потока.>

EN(H4SO)(diag)-204

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BU:КДН P2008 ЦЕПЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ КЛАПАНА ВОЗДУШНОГО

ПОТОКА / РАЗРЫВ (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

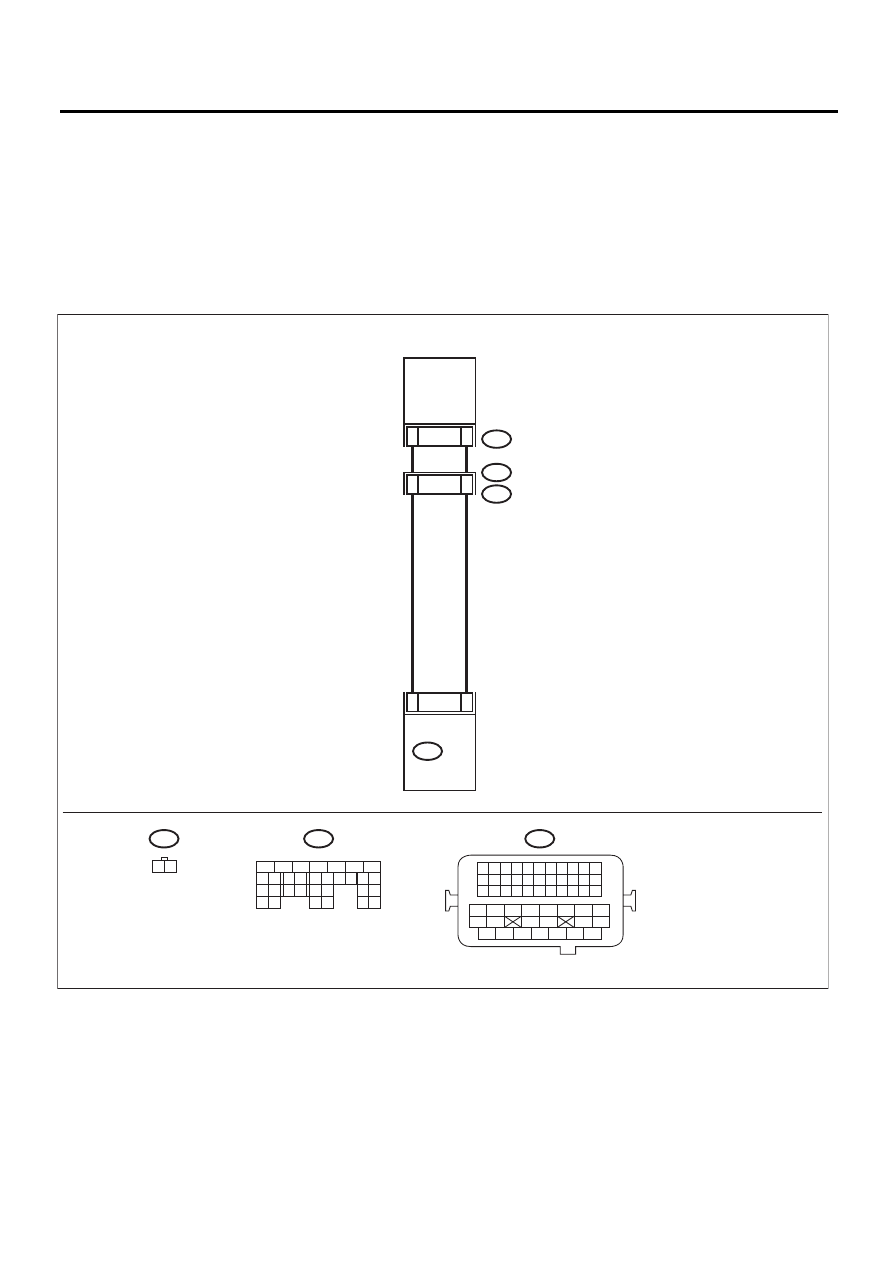

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04144

E55

E4

B73

B137

1

2

23

24

ECM

22

23

E55

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25

26 27

8

17

18

1

2

3

4

5

6

29

30 31

1 2

B73

B137

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

ПРИВОД ПРАВОГО КЛАПАНА
ВОЗДУШНОГО ПОТОКА
