Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BH:КДН P1493 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №1

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1499. <См. EN(H4SO)(diag)-196,
КДН P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУ-
ЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с исполь-
зованием кодов диагностики неисправностей (КДН).>

BI: КДН P1494 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №2

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1498. <См. EN(H4SO)(diag)-194,
КДН P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУ-
ЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

BJ:КДН P1495 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №2

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1499. <См. EN(H4SO)(diag)-196,
КДН P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУ-
ЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с исполь-
зованием кодов диагностики неисправностей (КДН).>

BK:КДН P1496 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №3

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1498. <См. EN(H4SO)(diag)-194,
КДН P1498 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУ-
ЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (НИЗКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

BL:КДН P1497 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №3

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P1499. <См. EN(H4SO)(diag)-196,
КДН P1499 НЕИСПРАВНОСТЬ В ЦЕПИ СИГНАЛА 4 ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУ-
ЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ НА ВХОДЕ), Процедура диагностики с исполь-
зованием кодов диагностики неисправностей (КДН).>

EN(H4SO)(diag)-194

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BM:КДН P1498 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №4

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики
• Пульсация в двигателе

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

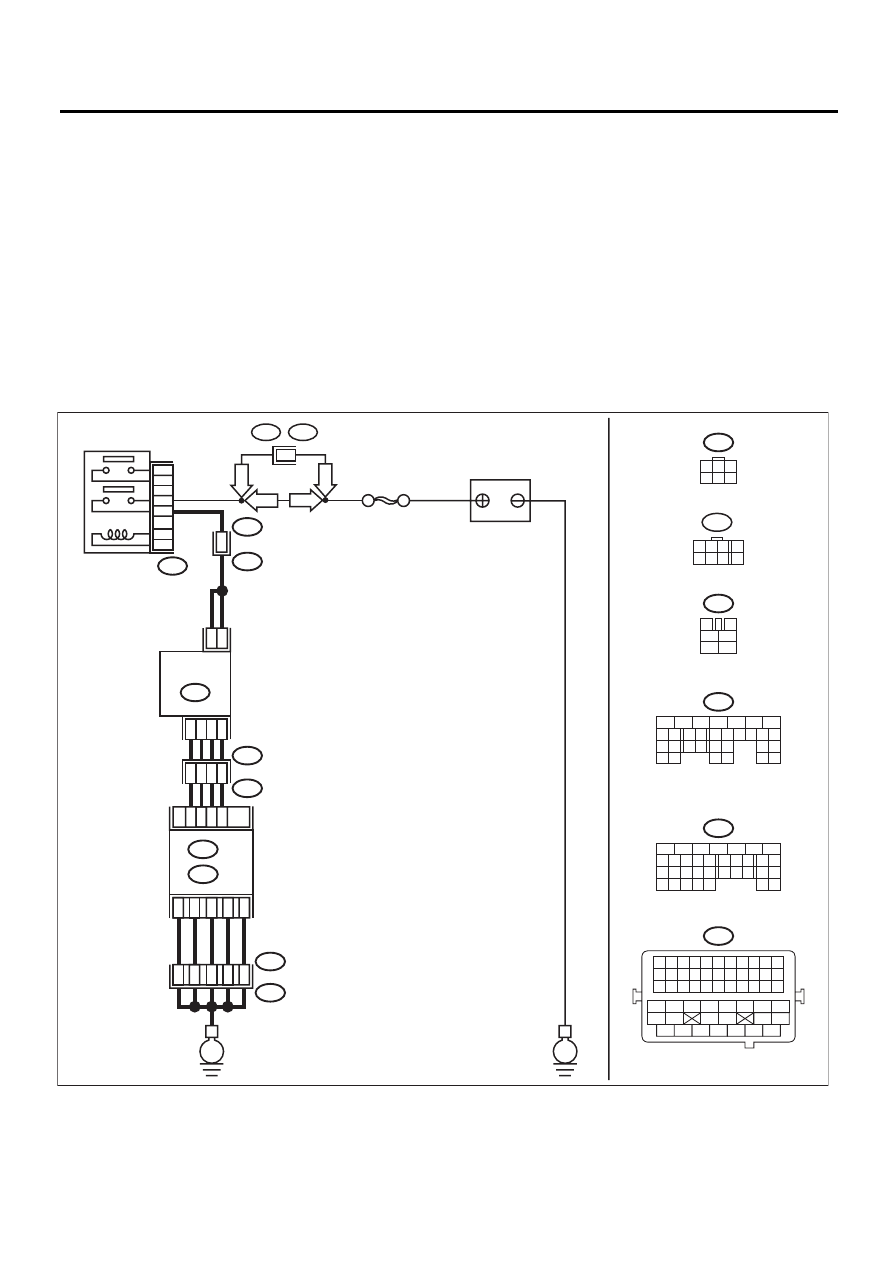

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04135

B47

ГЛАВНОЕ РЕЛЕ

SBF-5

B73

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

E4

B73

E4

B73

E4

B73

E18

ECM

3

4

1

6

25

29

26

30

A8

A10

A9

A20

D3

D7

D1

A5

D2

37

52

34

36

35

E18

1 2 3
4 5 6

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

A:

3

4

5

6

1

2

B47

D: B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

B134

A:

D: B137

3

6
4

5

1

2

5

2

48

АККУМУЛЯТОР

F44

1 2 3

4

5 6 7

8

B61

F44

7

LHD

LHD

RHD

RHD

E

E

КЛАПАН

РЕЦИРКУЛЯЦИИ

ВЫХЛОПНЫХ

ГАЗОВ

EN(H4SO)(diag)-195

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ КЛАПАНА РЕЦИРКУ-
ЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от клапана рециркуля-
ции выхлопных газов.
3) Поверните выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между разъемом
клапана рециркуляции выхлопных газов и мас-
сой двигателя.

Разъемы и клеммы

(E18) № 5 (+) — Масса двигателя (–):
(E18) № 2 (+) — Масса двигателя (–):

Напряжение составляет
10 В или более?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между клапа-
ном рециркуляции
выхлопных газов и
разъемом главного
реле
• Плохой контакт в
соединительном
разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫ-
ХЛОПНЫХ ГАЗОВ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и
разъемом клапана рециркуляции выхлопных
газов.

Разъемы и клеммы

КДН P1492; (B134) № 8 — (E18) № 3:
КДН P1494; (B134) № 9 — (E18) № 1:
КДН P1496; (B134) № 10 — (E18) № 4:
КДН P1498; (B134) № 20 — (E18) № 6:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом клапана
рециркуляции вы-
хлопных газов
• Плохой контакт в
соединительном
разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫ-
ХЛОПНЫХ ГАЗОВ.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъемы и клеммы

КДН P1492; (B134) № 8 — Масса кузова:
КДН P1494; (B134) № 9 — Масса кузова:
КДН P1496; (B134) № 10 — Масса кузова:
КДН P1498; (B134) № 20 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 4.

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом клапана
рециркуляции вы-
хлопных газов.

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъемах ECM и электро-
магнитного клапана рециркуляции выхлопных
газов.

Плохой контакт в разъеме
ECM или электромагнит-
ного клапана рециркуля-
ции выхлопных газов?

Устраните пло-
хой контакт в
разъеме ECM или
электромагнит-
ного клапана ре-
циркуляции вы-
хлопных газов.

Замените клапан ре-
циркуляции выхлоп-
ных газов. <См.
FU(H4SO)-35, Клапан
рециркуляции вы-
хлопных газов.>

EN(H4SO)(diag)-196

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BN:КДН P1499 НЕИСПРАВНОСТЬ ЦЕПИ СИГНАЛА №4

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ
ГАЗОВ (ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики
• Пульсация в двигателе

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04135

B47

ГЛАВНОЕ РЕЛЕ

SBF-5

B73

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

E4

B73

E4

B73

E4

B73

E18

ECM

3

4

1

6

25

29

26

30

A8

A10

A9

A20

D3

D7

D1

A5

D2

37

52

34

36

35

E18

1 2 3
4 5 6

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

A:

3

4

5

6

1

2

B47

D: B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

B134

A:

D: B137

3

6
4

5

1

2

5

2

48

АККУМУЛЯТОР

F44

1 2 3

4

5 6 7

8

B61

F44

7

LHD

LHD

RHD

RHD

E

E

КЛАПАН

РЕЦИРКУЛЯЦИИ

ВЫХЛОПНЫХ

ГАЗОВ
