EN(H4SO)(diag)-133

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛО-
КОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗА-
СЛОНКИ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и блока элект-
ронной дроссельной заслонки.
3) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъемы и клеммы

(B134) № 19 — Масса кузова:
(B134) № 28 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 2.

Устраните корот-
кое замыкание на
массу в проводке
между ECM и разъ-
емом блока элект-
ронной дроссель-
ной заслонки.

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ ВНУТ-
РИ ECM.
1) Подключите ECM.
2) Измерьте сопротивление между разъемом
блока электронной дроссельной заслонки и мас-
сой двигателя.

Разъемы и клеммы

(E57) № 4 — Масса двигателя:

Сопротивление составля-
ет 1 МОм или более?

Замените блок
электронной
дроссельной за-
слонки. <См.
FU(H4SO)-13,
Корпус дроссель-
ной заслонки.>

Устраните корот-
кое замыкание на
массу в проводке
между ECM и разъ-
емом блока элект-
ронной дроссель-
ной заслонки. Заме-
ните ECM при
наличии неисправ-
ности. <См.
FU(H4SO)-44, Блок
управления двига-
телем (ECM).>

EN(H4SO)(diag)-134

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Y: КДН P0223 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “В”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики
• Двигатель глохнет

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти <См.
EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки <См.
EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

EN(H4SO)(diag)-135

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

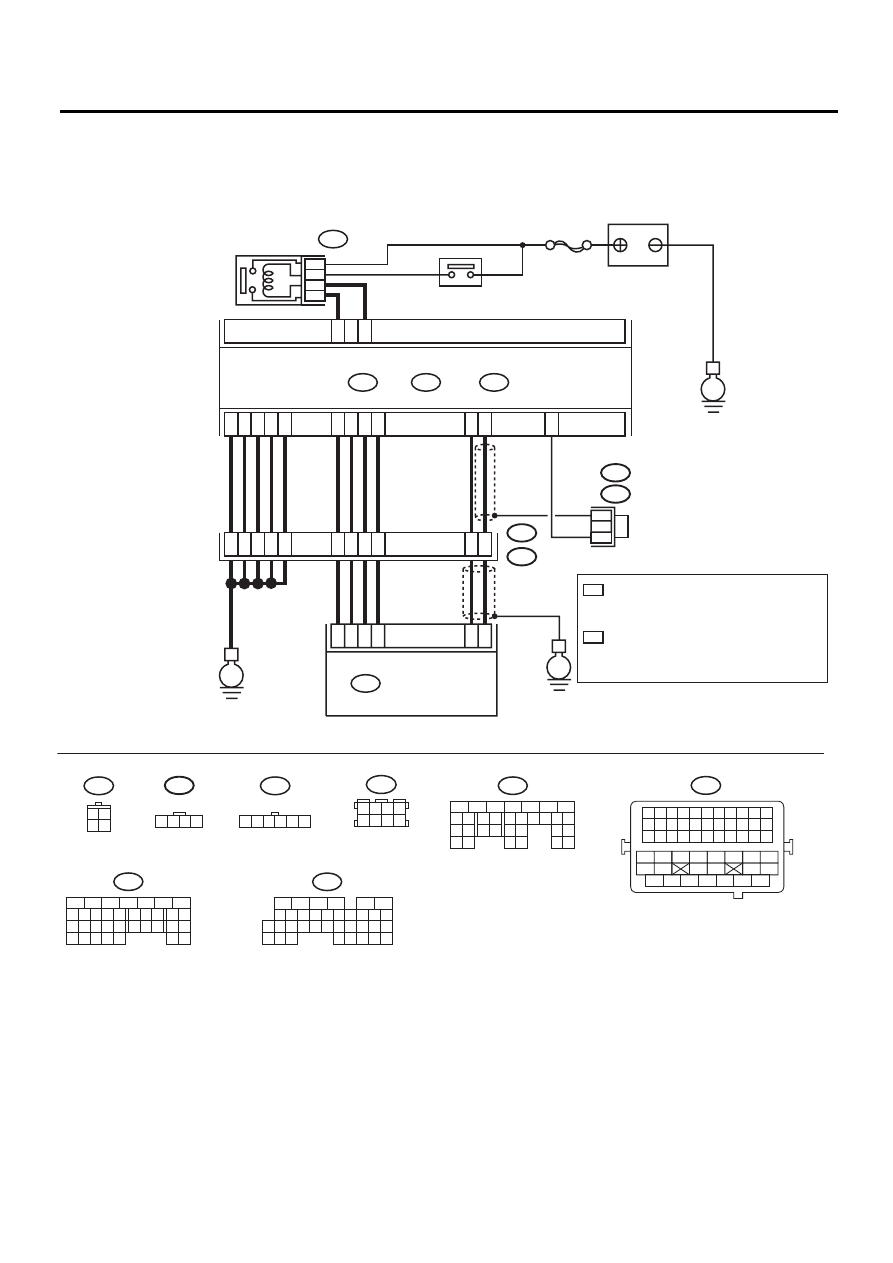

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05933

B309

1 2
3 4

B73

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

10 11 12 13 14 15

19 20

26 27

28 29

33 34

A: B134

SBF-5

2
1
3
4

C21

A29

A19

C: B136

D: B137

E57

B84

B138

B73

B309

E57

1 2 3 4 5 6

9 10 11 12 13 14 15

19 20

26 27

28 29

D: B137

C: B136

10 11 12 13 14 15

19 20

26 27

28 29

33 34 35

A: B134

RHD

LHD

B138

3 4

5 6

1 2

7 8

B84

1 2 3 4

РЕЛЕ ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

ГЛАВНОЕ РЕЛЕ

ECM

АККУМУЛЯТОР

БЛОК ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ ИЗ 3, 4, 7 И 8

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 2

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ ИЗ 3, 4, 7 И 8

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 3

EN(H4SO)(diag)-136

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Z: КДН P0301 ОТМЕЧЕН ПРОПУСК ЗАЖИГАНИЯ В ЦИЛИНДРЕ 1

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P0304. <См. EN(H4SO)(diag)-137,
КДН P0304 ОТМЕЧЕН ПРОПУСК ЗАЖИГАНИЯ В ЦИЛИНДРЕ 4, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

AA:КДН P0302 ОТМЕЧЕН ПРОПУСК ЗАЖИГАНИЯ В ЦИЛИНДРЕ 2

AB:КДН P0303 ОТМЕЧЕН ПРОПУСК ЗАЖИГАНИЯ В ЦИЛИНДРЕ 3

Шаг

Проверка

Да

Нет

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания
в положение OFF.
2) Отсоедините разъемы от ECM и блока
электронной дроссельной заслонки.
3) Измерьте сопротивление в проводке
между ECM и разъемом блока электрон-
ной дроссельной заслонки.

Разъемы и клеммы

(B134) № 28 — (E57) № 4:
(B134) № 29 — (E57) № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к шагу 2.

Устраните неисправ-
ность в проводке и
разъеме.
ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Устраните разрыв в
проводке между ECM и
разъемом блока элект-
ронной дроссельной за-
слонки.
• Плохой контакт в со-
единительном разъеме

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
1) Подключите ECM.
2) Измерьте сопротивление между разъ-
емом блока электронной дроссельной за-
слонки и массой двигателя.

Разъемы и клеммы

(E57) № 3 — Масса двигателя:

Сопротивление состав-
ляет менее 5 Ом?

Переходите к шагу 3.

Устраните неисправ-
ность в проводке и
разъеме.
ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъеме

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
1) Поверните выключатель зажигания в
положение ON.
2) Измерьте напряжение между разъ-
емом блока электронной дроссельной за-
слонки и массой двигателя.

Разъемы и клеммы

(E57) № 4 (+) — Масса двигателя (–):

Напряжение составляет
4,85 В или более?

Устраните короткое за-
мыкание на цепь пита-
ния в проводке между
ECM и разъемом блока
электронной дроссель-
ной заслонки.

Переходите к шагу 4.

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
БЛОКОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания
в положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъ-
емами ECM.

Разъемы и клеммы

(B134) № 19 — (B134) № 28:

Сопротивление состав-
ляет 1 МОм или более?

Устраните плохой кон-
такт в разъеме блока
электронной дроссель-
ной заслонки. Замените
блок управления приво-
дом дроссельной за-
слонки при наличии не-
исправности. <См.
FU(H4SO)-13, Корпус
дроссельной заслонки.>
