EN(H4SO)(diag)-65

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА АККУМУЛЯТОРА.
Проверьте напряжение аккумулятора.

Напряжение составляет
12 В или более?

Переходите к ша-
гу 2.

Осуществите за-
рядку или заме-
ните аккумуля-
тор.

2

ПРОВЕРКА РАБОТЫ ЭЛЕКТРОДВИГАТЕЛЯ СТАР-
ТЕРА.

Электродвигатель стар-
тера работает?

Переходите к ша-
гу 3.

Переходите к ша-
гу 4.

3

ПРОВЕРКА КДН.

Отображается ли КДН?
<См. EN(H4SO)(diag)-44,
ПОРЯДОК РАБОТЫ,
Считывание кодов диа-
гностики неисправнос-
тей (КДН).>

Проверьте соот-
ветствующий
КДН, используя
“Список кодов
диагностики неис-
правностей
(КДН)”. <См.
EN(H4SO)(diag)-
78, Список кодов
диагностики неис-
правностей
(КДН).>

Устраните пло-
хой контакт в
разъеме ECM.

4

ПРОВЕРКА ВХОДНОГО СИГНАЛА ЭЛЕКТРОДВИ-
ГАТЕЛЯ СТАРТЕРА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от электродвигателя стар-
тера.
3) Переведите выключатель зажигания в положе-
ние START.
4) Измерьте напряжение питания между электро-
двигателем стартера и массой двигателя.

Разъемы и клеммы

(B14) № 1 (+) — Масса двигателя (–):

ПРИМЕЧАНИЕ:
Для модели AT, переведите рычаг селектора в поло-
жение “P” или “N”.

Напряжение составляет
10 В или более?

Проверьте элект-
родвигатель стар-
тера. <См.
SC(H4SO)-6,
Стартер.>

Переходите к ша-
гу 6.

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ АККУМУЛЯТО-
РОМ И РАЗЪЕМОМ ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от выключателя зажигания.
3) Измерьте напряжение питания между разъемом
выключателя зажигания и массой кузова.

Разъемы и клеммы

(B72) № 1 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Переходите к ша-
гу 6.

Проверьте и ис-
правьте, если не-
обходимо, следу-
ющее.

ПРИМЕЧАНИЕ:
• Перегоревший
предохранитель
• Разрыв или ко-
роткое замыка-
ние на массу в
проводке между
разъемом вы-
ключателя зажи-
гания и аккумуля-
тором

6

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ.
Измерьте сопротивление между клеммами выключа-
теля зажигания после поворота выключателя зажи-
гания в положение START.

Клеммы

№ 1 — № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 7.

Замените выклю-
чатель зажига-
ния.

EN(H4SO)(diag)-66

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ РЕЛЕ БЛО-
КИРОВКИ СТАРТЕРА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от реле блокировки стартера.
3) Присоедините разъем к выключателю зажигания.
4) Измерьте входное напряжение между разъемом
реле блокировки стартера и массой кузова после по-
ворота выключателя зажигания в положение
START.

Разъемы и клеммы

Модель с левосторонним управлением

(B225) № 28 (+) — Масса кузова (–):
(B225) № 26 (+) — Масса кузова (–):

Модель с правосторонним управлением

(B225) № 20 (+) — Масса кузова (–):
(B225) № 21 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Переходите к ша-
гу 8.

Устраните раз-
рыв цепи или ко-
роткое замыка-
ние на массу в
проводке между
реле блокировки
стартера и вы-
ключателем за-
жигания.

8

ПРОВЕРКА РЕЛЕ БЛОКИРОВКИ СТАРТЕРА.
1) Подключите аккумулятор к клеммам реле блоки-
ровки стартера № 26 и № 24 (модель с левосторон-
ним управлением) или № 21 и № 23 (модель с право-
сторонним управлением).
2) Измерьте сопротивление между клеммами реле
стартера.

Клеммы

Модель с левосторонним управлением

№ 27 — № 28:

Модель с правосторонним управлением

№ 19 — № 20:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 9.

Замените реле
блокировки стар-
тера.

9

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ECM.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке между ECM
и разъемом реле блокировки стартера.

Разъемы и клеммы

Модель с левосторонним управлением

(B136) № 20 — (B225) № 24:

Модель с правосторонним управлением

(B136) № 20 — (B225) № 23:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 10.

Устраните раз-
рыв цепи в про-
водке между
ECM и разъемом
реле блокировки
стартера.

10 ПРОВЕРКА ТИПА ТРАНСМИССИИ.

Тип трансмиссии AT?

Переходите к ша-
гу 11.

Переходите к ша-
гу 14.

11 ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ РЕЛЕ

БЛОКИРОВКИ СТАРТЕРА И РАЗЪЕМОМ ПЕРЕ-
КЛЮЧАТЕЛЯ БЛОКИРАТОРА.
1) Отсоедините разъем от переключателя блокира-
тора.
2) Измерьте сопротивление проводки между разъ-
емом реле блокировки стартера и разъемом пере-
ключателя блокиратора.

Разъемы и клеммы

Модель с левосторонним управлением

(B225) № 27 — (T7) № 12:

Модель с правосторонним управлением

(B225) № 19 — (T7) № 12:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 12.

Устраните неис-
правность в про-
водке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следую-
щее:
• Разрыв цепи  в
проводке между
разъемом реле
блокировки стар-
тера и разъемом
переключателя
блокиратора
• Плохой кон-
такт в соедини-
тельном разъеме

Шаг

Проверка

Да

Нет

EN(H4SO)(diag)-67

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

12 ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ ПЕ-

РЕКЛЮЧАТЕЛЯ БЛОКИРАТОРА И ЭЛЕКТРОДВИ-
ГАТЕЛЕМ СТАРТЕРА.
Измерьте сопротивление в проводке между разъ-
емом переключателя блокиратора и электродвига-
телем стартера.

Разъемы и клеммы

(T7) № 7 — (B14) № 1:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 13.

Устраните неис-
правность в про-
водке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следую-
щее:
• Разрыв цепи в
проводке между
разъемом пере-
ключателя блоки-
ратора и электро-
двигателем стар-
тера
• Плохой кон-
такт в соедини-
тельном разъеме

13 ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРАТОРА.

1) Переведите рычаг селектора в положение “P”
или “N”.
2) Измерьте сопротивление между клеммами пере-
ключателя блокиратора.

Клеммы

№ 12 — № 7:

Сопротивление состав-
ляет менее 1 Ом?

Проверьте цепи
питания и массы
блока управле-
ния двигателем
(ECM). <См.
EN(H4SO)(diag)-
68, ПРОВЕРКА
ЦЕПЕЙ ПИТАНИЯ
И МАССЫ БЛОКА
УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ
(ECM), Диагности-
ка неисправнос-
тей при запуске
двигателя.>

Замените пере-
ключатель бло-
киратора. <См.
4AT-52, Пере-
ключатель бло-
киратора.>

14 ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ РЕЛЕ

БЛОКИРОВКИ СТАРТЕРА И ЭЛЕКТРОДВИГАТЕ-
ЛЕМ СТАРТЕРА.
Измерьте сопротивление проводки между разъемом
реле блокировки стартера и электродвигателем
стартера.

Разъемы и клеммы

Модель с левосторонним управлением

(B225) № 27 — (B14) № 1:

Модель с правосторонним управлением

(B225) № 19 — (B14) № 1:

Сопротивление состав-
ляет менее 1 Ом?

Проверьте цепи
питания и массы
блока управле-
ния двигателем
(ECM). <См.
EN(H4SO)(diag)-
68, ПРОВЕРКА
ЦЕПЕЙ ПИТАНИЯ
И МАССЫ БЛОКА
УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ
(ECM), Диагности-
ка неисправнос-
тей при запуске
двигателя.>

Устраните раз-
рыв цепи в про-
водке между
разъемом реле
блокировки стар-
тера и электро-
двигателем стар-
тера.

Шаг

Проверка

Да

Нет

EN(H4SO)(diag)-68

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C: ПРОВЕРКА ЦЕПЕЙ ПИТАНИЯ И МАССЫ БЛОКА УПРАВЛЕНИЯ

ДВИГАТЕЛЕМ (ECM)

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

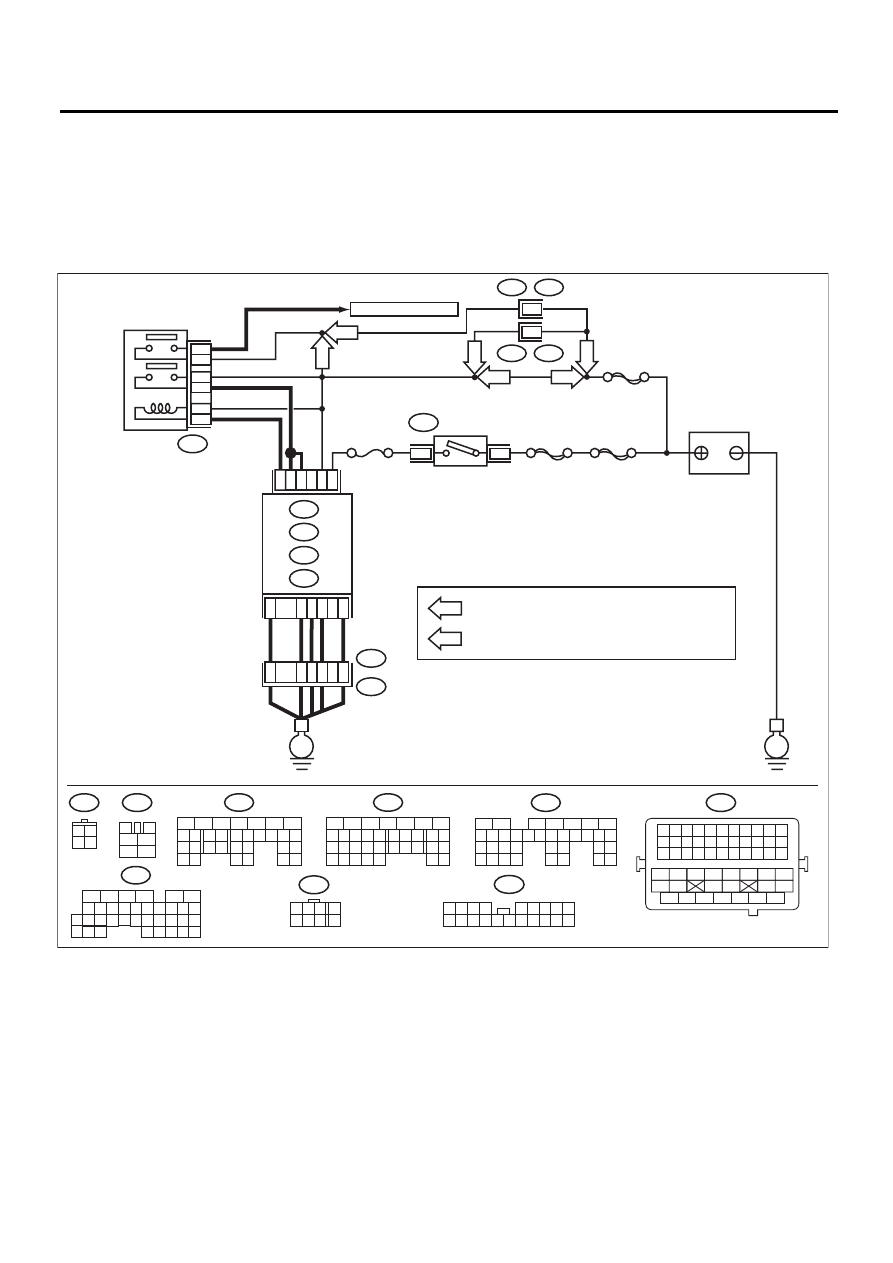

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04127

C: B136

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

E

E

1

4

No.11

C23

A7

B2

B5

B19

A5

D3

D7

D1

D2

36

37

52

34

35

3
5

6
4

1
2

SBF-5

SBF-1

SBF-4

B72

A: B134

B: B135

C: B136

D: B137

ECM

B72

1 2
3 4

B47

1

2

3

4

5

6

21

9 10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

D: B137

B73

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34

A: B134

21

9

32

10 11 12 13 14 15

7

16

23

30

19

20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33

34 35

B: B135

B73

E4

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

К КАТУШКЕ ЗАЖИГАНИЯ

ГЛАВНОЕ РЕЛЕ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

RHD

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

B61

F44

7

LHD

LHD

14

B100

F2

LHD

RHD

RHD

RHD

B47

F44

1 2 3

4

5 6 7

8

F2

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20
