EN(H4SO)(diag)-61

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ ECM.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом
ECM и массой кузова.

Разъемы и клеммы

(B136) № 11 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите
к шагу 4.

Переходите
к шагу 2.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте соединение, встряхнув или потянув
разъем ECM и жгут проводки.

Горит ли контрольная
лампа обнаружения неис-
правностей?

Устраните плохой
контакт в разъеме
ECM.

Переходите
к шагу 3.

3

ПРОВЕРКА РАЗЪЕМА ECM.
Проверьте соединение разъема ECM.

Правильно ли подсоеди-
нен разъем ECM?

Замените ECM.
<См. FU(H4SO)-44,
Блок управления
двигателем
(ECM).>

Исправьте соедине-
ние разъема ECM.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИНА-
ЦИЕЙ ПРИБОРОВ И РАЗЪЕМОМ ECM.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Снимите комбинацию приборов. <См. IDI-10,
Комбинация приборов.>
3) Отсоедините разъем от ECM и от комбина-
ции приборов.
4) Измерьте сопротивление в проводке между
ECM и разъемом комбинации приборов.

Разъемы и клеммы

(B136) № 11 — (i12) № 1:

Сопротивление составля-
ет менее 1 Ом?

Переходите
к шагу 5.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом комбина-
ции приборов
• Плохой контакт в
соединительном
разъеме

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме комбинации при-
боров.

В разъеме комбинации
приборов плохой контакт?

Устраните плохой
контакт в разъеме
комбинации прибо-
ров.

Переходите к шагу 6.

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИНА-
ЦИЕЙ ПРИБОРОВ И РАЗЪЕМОМ ВЫКЛЮЧА-
ТЕЛЯ ЗАЖИГАНИЯ.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом
комбинации приборов и массой кузова.

Разъемы и клеммы

(i10) № 9 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Замените плату
комбинации прибо-
ров. <См. IDI-10,
Комбинация при-
боров.>

Проверьте и исправь-
те, если необходимо,
следующее.

ПРИМЕЧАНИЕ:
• Перегорел предох-
ранитель (№ 14)
• Разрыв или корот-
кое замыкание в про-
водке между предох-
ранителем (№ 14) и
клеммой аккумулято-
ра
• Плохой контакт в
разъеме выключате-
ля зажигания

EN(H4SO)(diag)-62

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ ВЫКЛЮЧАЕТСЯ

ДИАГНОЗ:
Короткое замыкание в цепи контрольной лампы обнаружения неисправности.
ПРИЗНАК НЕИСПРАВНОСТИ:
Хотя контрольная лампа обнаружения неисправности горит, когда двигатель работает, на дисплее
Subaru Select Monitor КДН не отображаются.

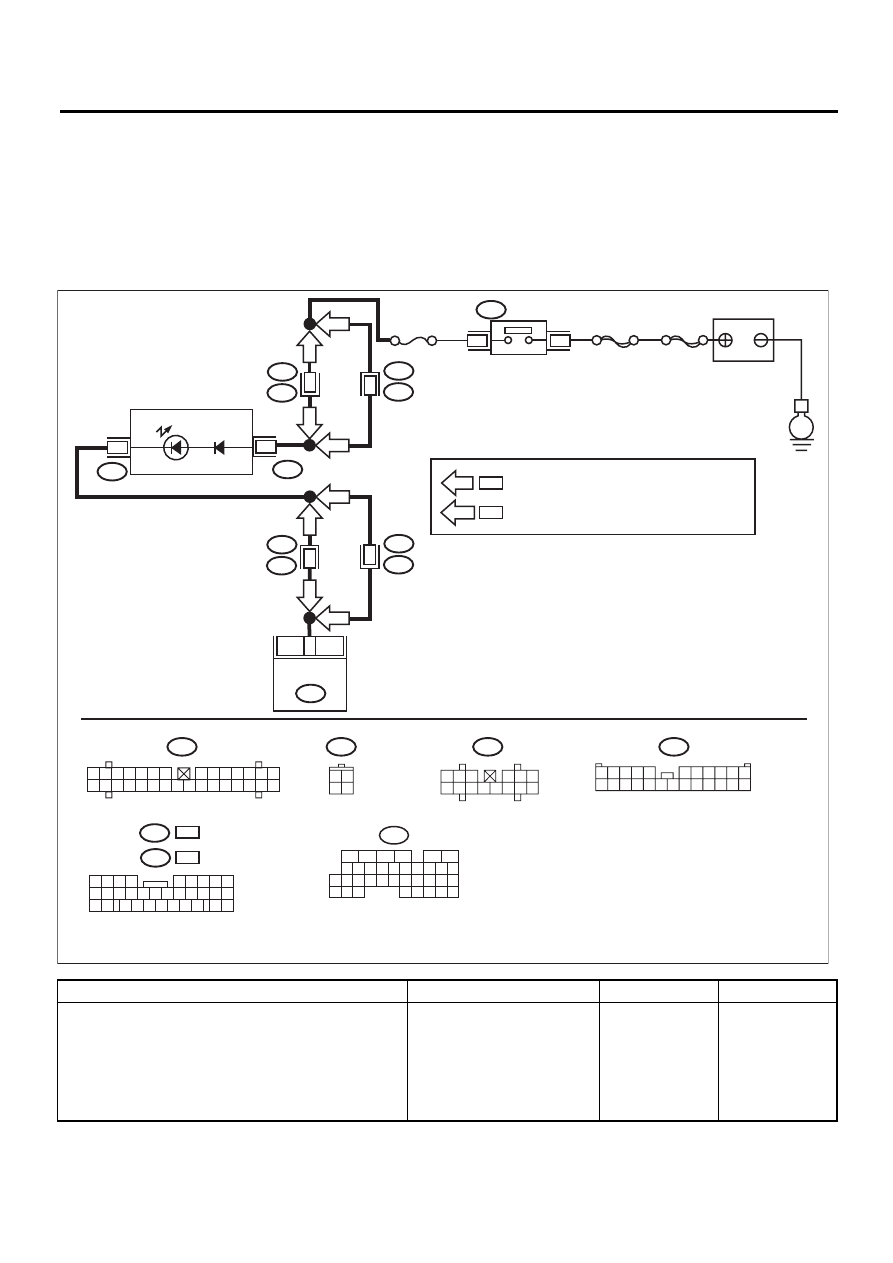

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИНАЦИ-
ЕЙ ПРИБОРОВ И РАЗЪЕМОМ ECM.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Поверните выключатель зажигания в поло-
жение ON.

Горит ли контрольная лампа
обнаружения неисправнос-
тей?

Устраните корот-
кое замыкание в
цепи между ком-
бинацией прибо-
ров и разъемом
ECM.

Замените ECM.
<См. FU(H4SO)-
44, Блок управле-
ния двигателем
(ECM).>

EN-05914

SBF-4

SBF-1

No.14

B72

B38

B136

ECM

i3

E

1

4

i12

A:

i10

B:

B72

i12

i10

i3

3 4

1 2

1 2 3

4 5 6

7 8 9

12 13

10 11

14

13

A:

B:

КОМБИНАЦИЯ ПРИБОРОВ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

LHD

RHD

B38

RHD

B9

A1

17

11

LHD

LHD

RHD

B38

i3

i2

B37

5

RHD

16

LHD

LHD

RHD

i3

B38

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B37

LHD

RHD

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

B136

EN(H4SO)(diag)-63

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

17.Диагностика неисправностей при запуске двигателя

A: ПРОЦЕДУРА

1. Проверьте уровень топлива

↓

2. Проверьте цепь электродвигателя стартера. <См. EN(H4SO)(diag)-64, ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ СТАРТЕРА, Диа-
гностика неисправностей при запуске двигателя.>

↓

3. Проверьте цепи питания и массы ECM. <См. EN(H4SO)(diag)-68, ПРОВЕРКА ЦЕПЕЙ ПИТАНИЯ И МАССЫ БЛОКА УП-
РАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM), Диагностика неисправностей при запуске двигателя.>

↓

4. Проверьте систему управления зажиганием. <См. EN(H4SO)(diag)-70, СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ, Диа-
гностика неисправностей при запуске двигателя.>

↓

5. Проверьте цепь топливного насоса. <См. EN(H4SO)(diag)-73, ЦЕПЬ ТОПЛИВНОГО НАСОСА, Диагностика неисправ-
ностей при запуске двигателя.>

↓

6. Проверьте цепь топливного инжектора. <См. EN(H4SO)(diag)-76, ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА, Диагностика не-
исправностей при запуске двигателя.>

EN(H4SO)(diag)-64

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

B: ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ СТАРТЕРА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

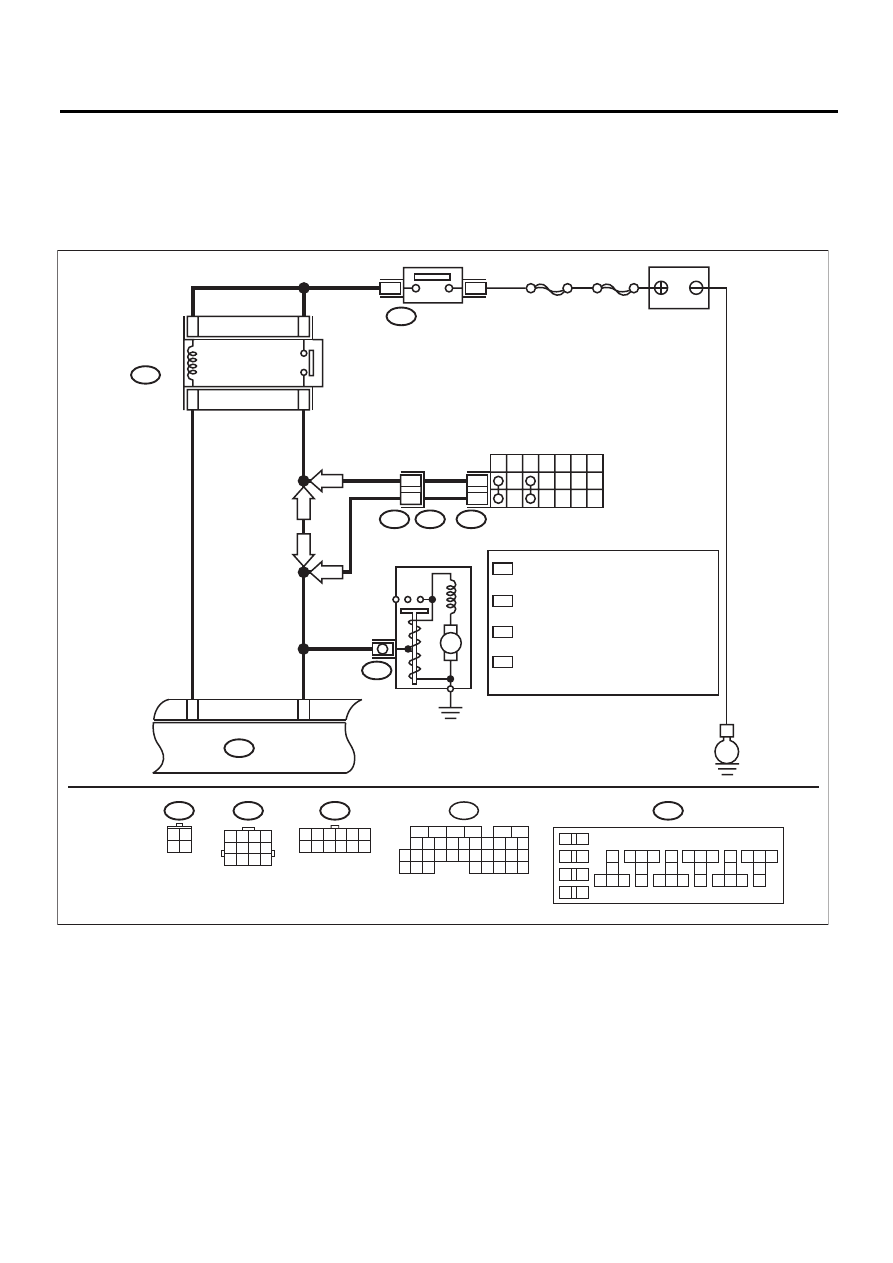

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B225

20

32

SBF-4

SBF-1

АККУМУЛЯТОР

E

3

1

B72

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

B136

B12

B14

T3

T7

MT

AT

MT

AT

ECM

РЕЛЕ
БЛОКИРОВКИ
СТАРТЕРА

ДВИГАТЕЛЬ
СТАРТЕРА

ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРАТОРА

12

P

R

N

D

3

2

1

7

12

11

M

B225

21

9

32

1

2

3

4

5

6

10

11 12 13

14 15

7

16

23

30

19

20
22

26

27
28

29

8

17

24

31

18

25

33

34 35 36

37
38

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

B136

3 4

1 2

B72

1 2 3 4
5 6 7 8
9 10 11 12

B12

T7

1 2 3 4 5 6
7 8 9 10 11 12

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ : 24

 МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 23

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ : 27

 МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 19

1

*

1

*

3

*

2

*

4

*

2

*

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ : 26

 МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 21

3

*

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ : 28

 МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 20

4

*
