Subaru Forester (2008 год). Руководство - часть 109

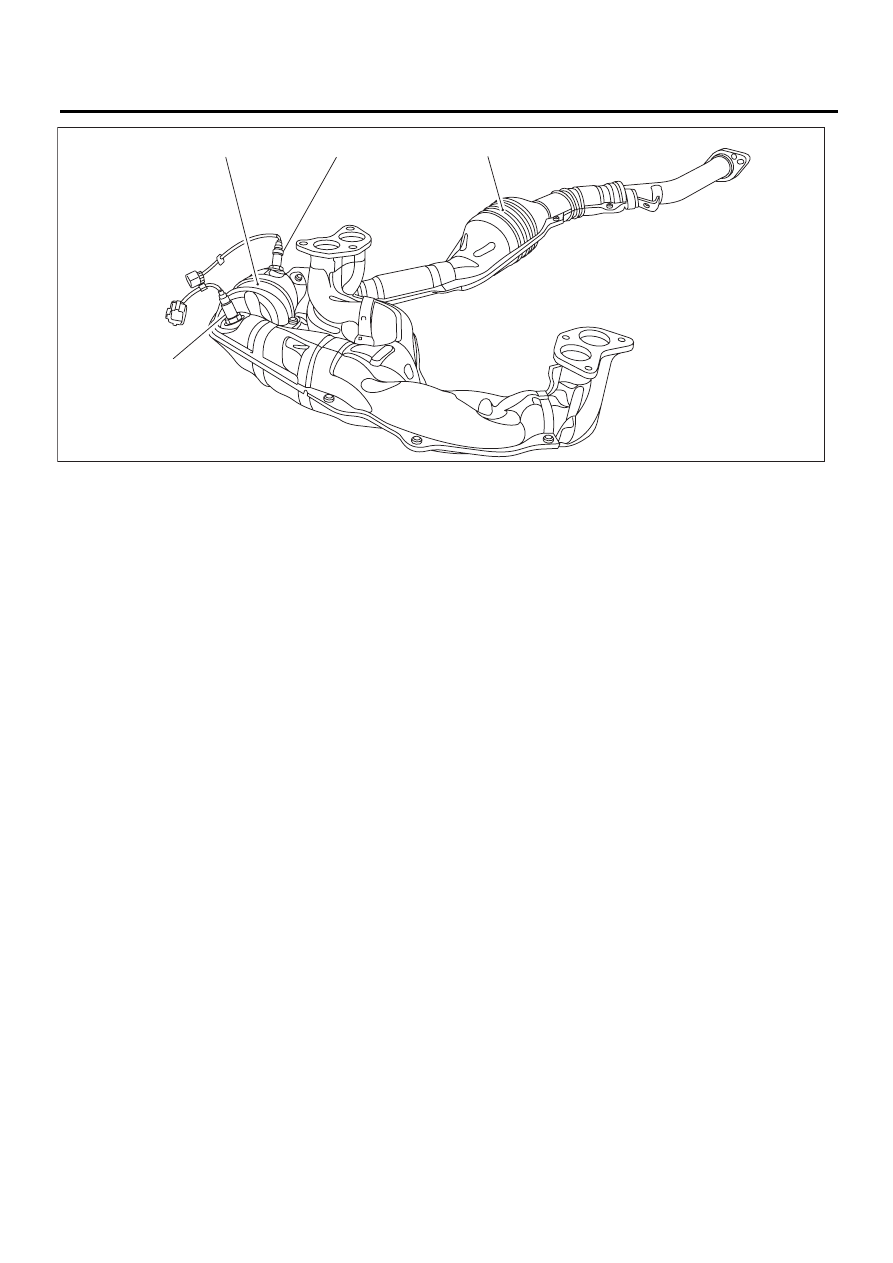

EN(H4SO)(diag)-13

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1)
(2)

Переднего датчика кислорода
Задний датчик кислорода

(3)

Передний каталитический ней-
трализатор

(4)

Задний каталитический нейтра-
лизатор









EN-03646

(1)

(4)

(2)

(3)

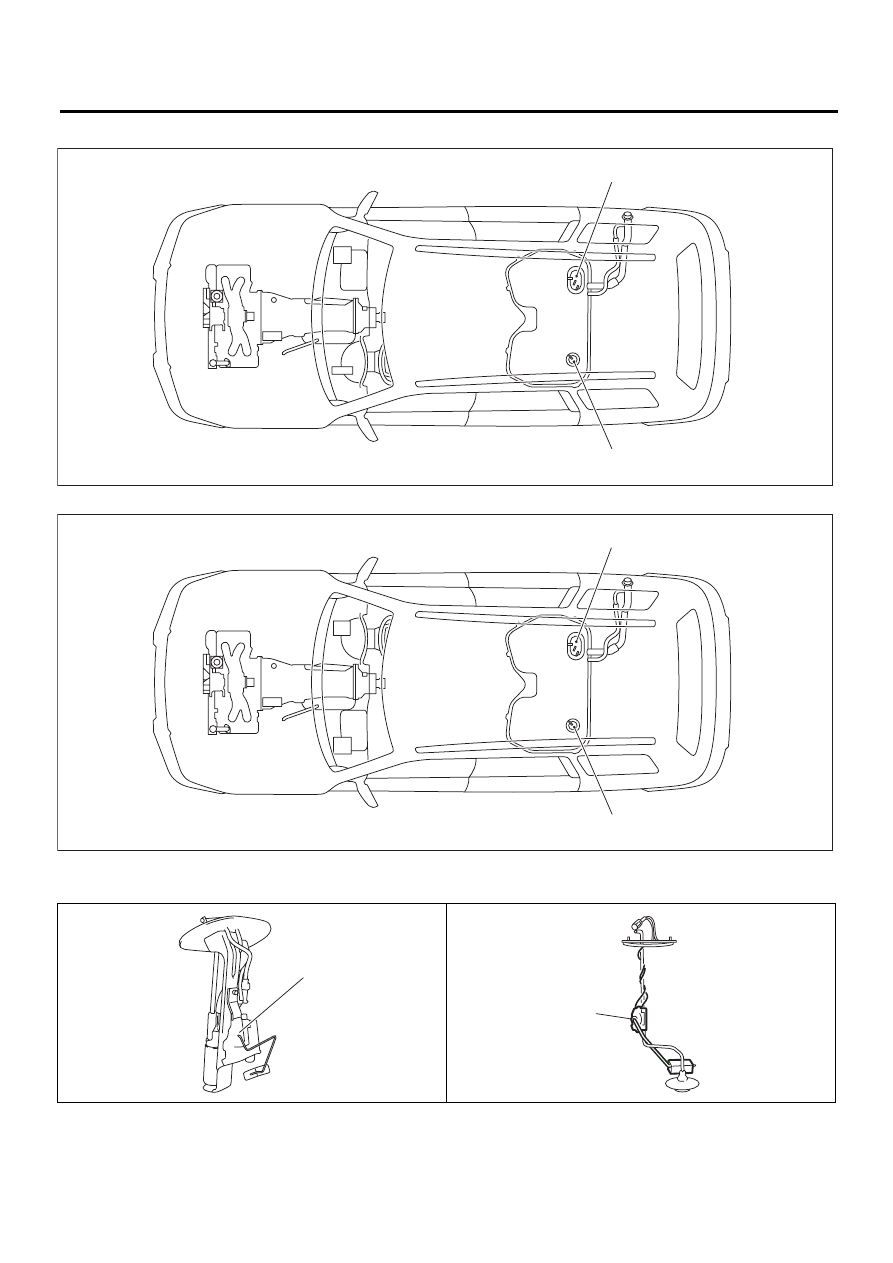

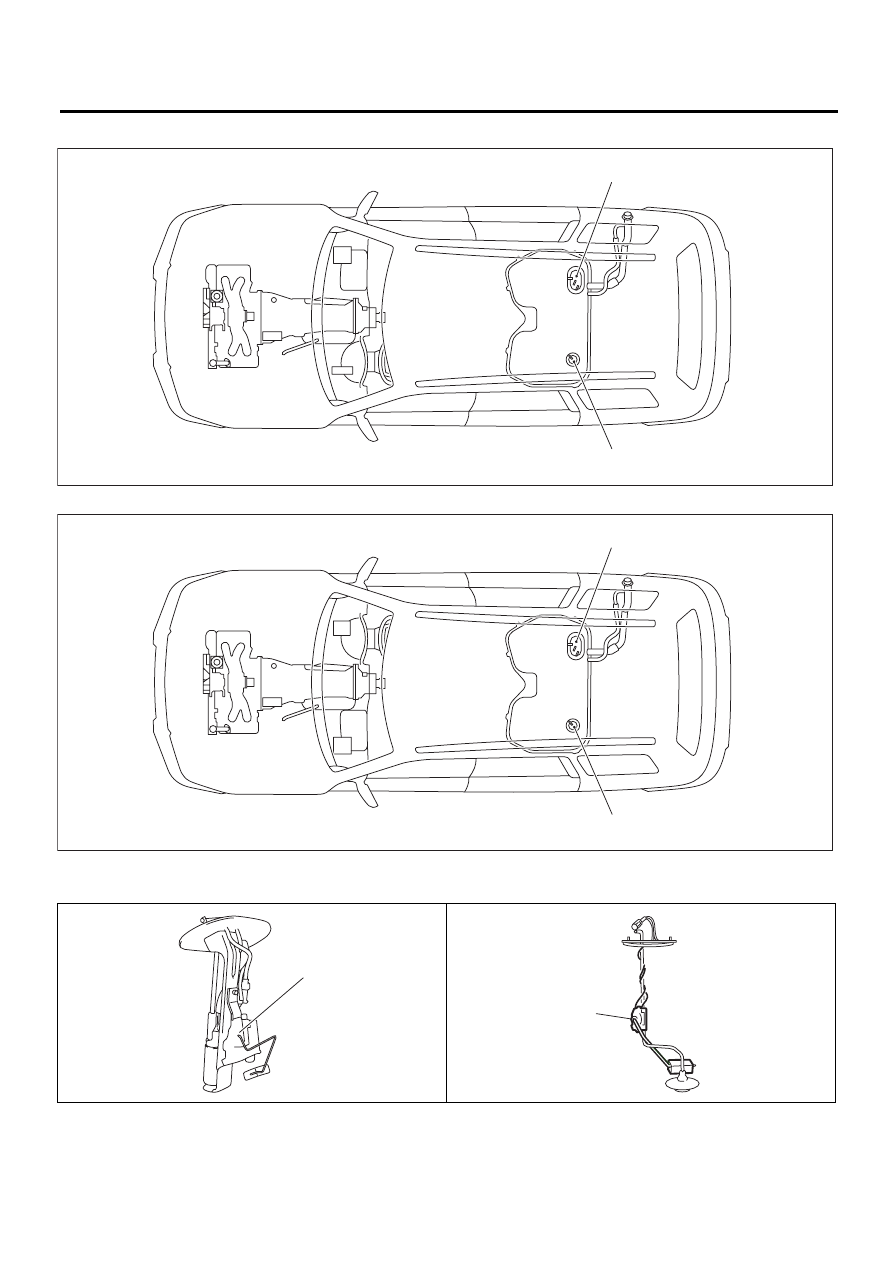

EN(H4SO)(diag)-14

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1)

Датчик уровня топлива

(2)

Вспомогательный датчик уровня топлива





EN-00242

(1)

(2)

EN-00243

(1)

(2)

EN-00244

(1)

EN-00246

(2)

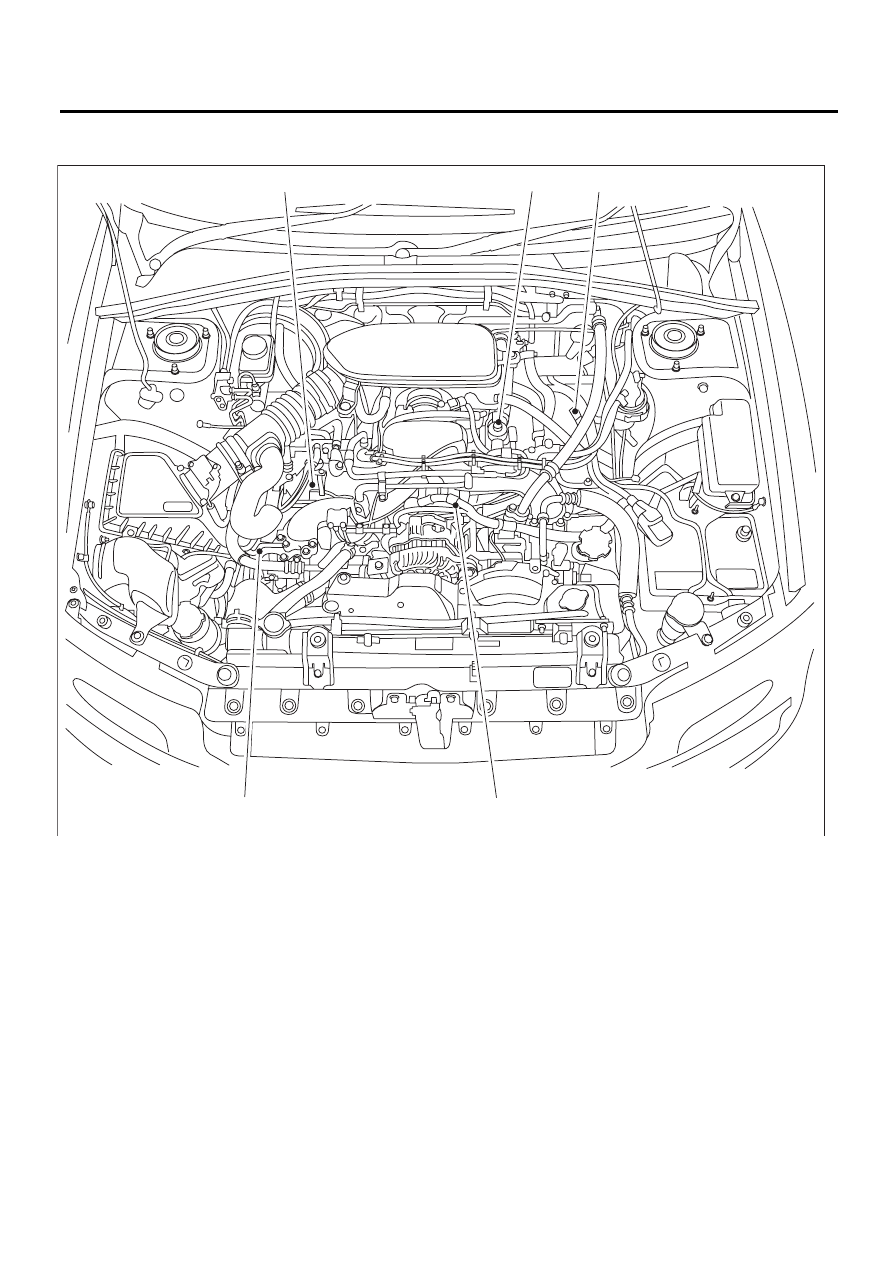

EN(H4SO)(diag)-15

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• Электромагнитный клапан, привод, детали системы снижения токсичности выхлопных газов и
системы зажигания

(1)

Электромагнитный клапан уп-
равления продувкой адсорбера

(3)

Привод клапана воздушного по-
тока

(4)

Узел катушки и модуль зажига-
ния

(2)

Клапан рециркуляции выхлоп-
ных газов









EN-03648

(2)

(3)

(4)

(1)

(3)

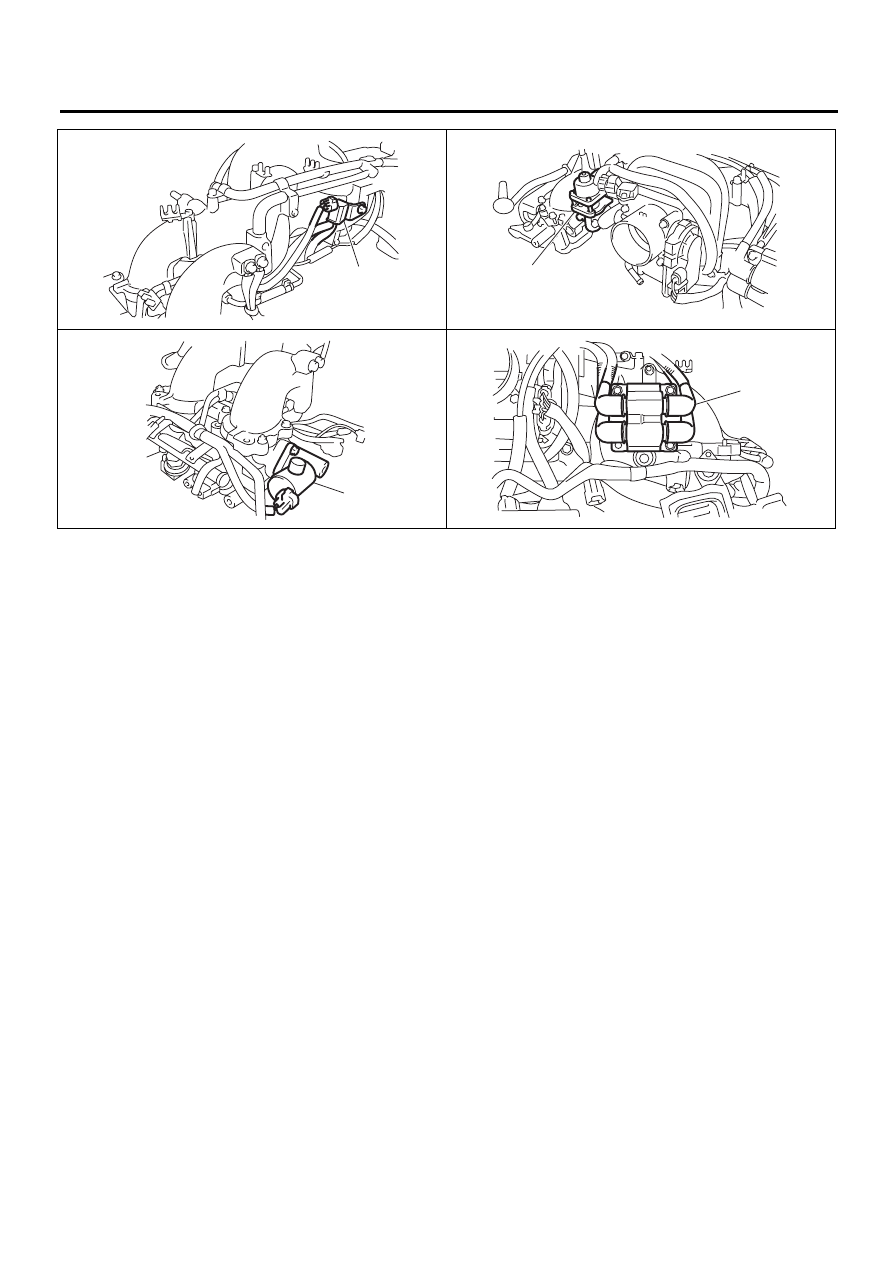

EN(H4SO)(diag)-16

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-01975

(1)

EN-01976

(2)

EN-01977

(3)

EN-01978

(4)
