EN(H4SO)(diag)-9

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

1. ДВИГАТЕЛЬ

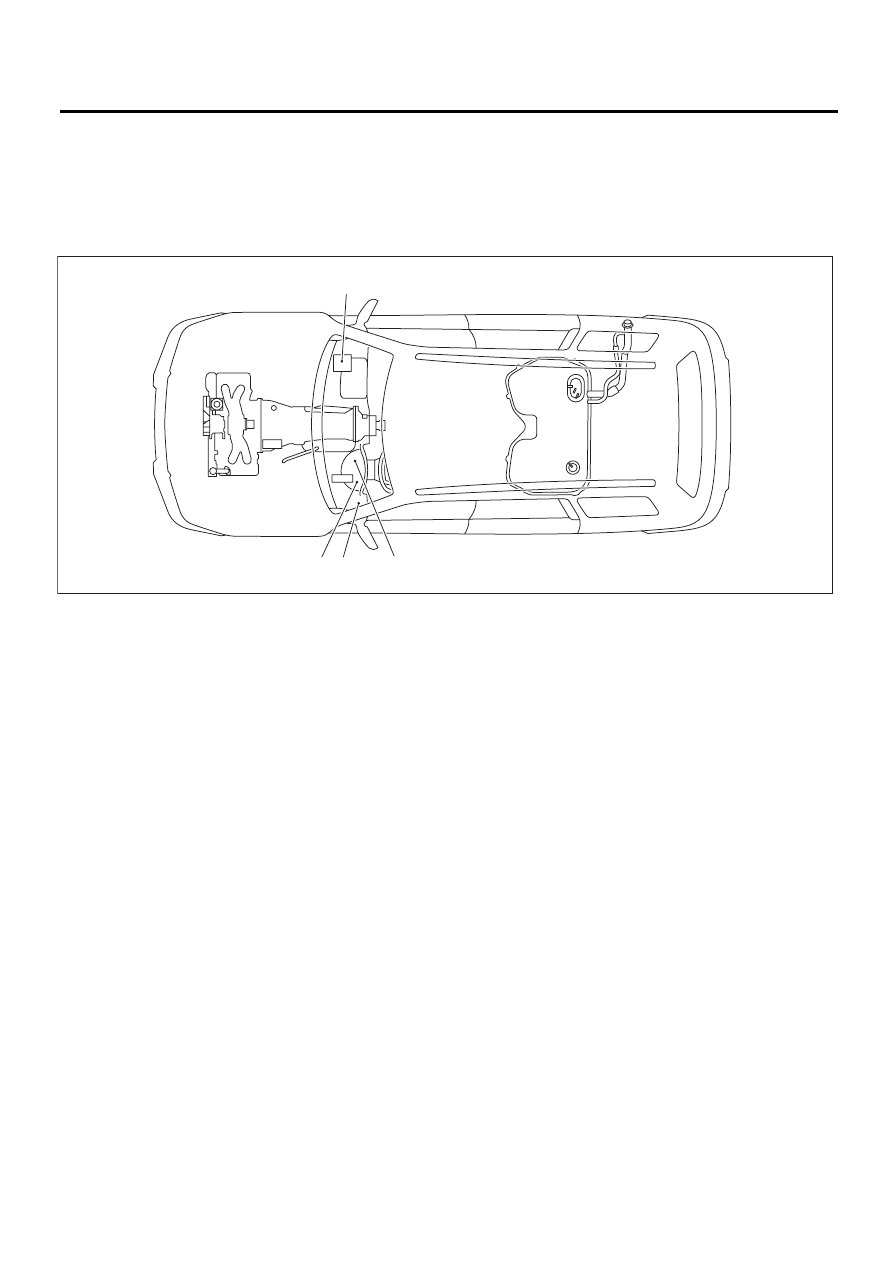

• Блок управления
• Модель с левосторонним управлением

EN-00240

(1)

(2)

(3) (4)

EN(H4SO)(diag)-10

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

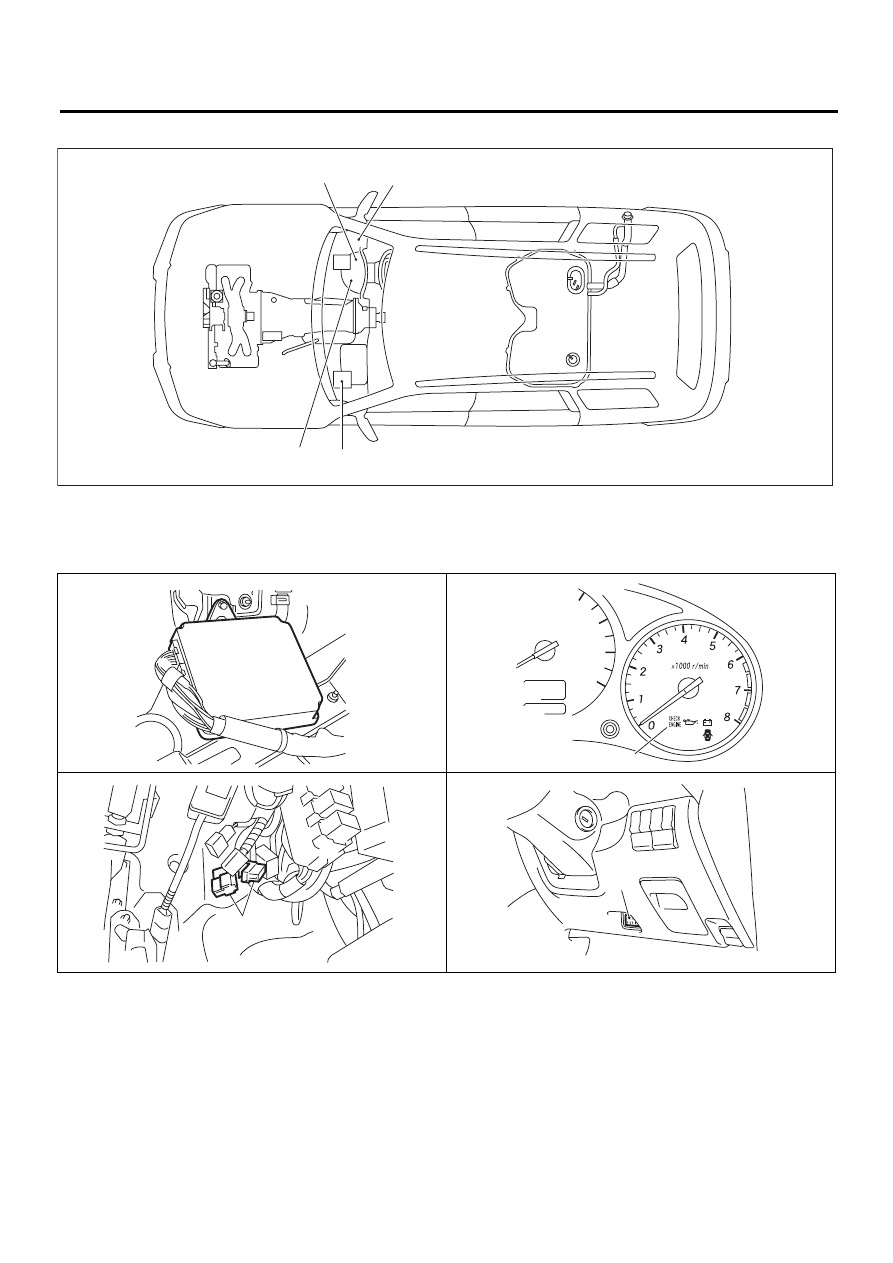

• Модель с правосторонним управлением

(1)

Блок  управления  двигателем  (ECM)

(3) Разъем режима поставки (тестового

режима)


(4)

Разъем передачи данных

(2)

Контрольная лампа обнаружения не-
исправностей







EN-00241

(2)

(3)

(4)

(1)

EN-01011

(1)

(2)

EN-00157

EN-03644

(3)

EN-03645

(4)

EN(H4SO)(diag)-11

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

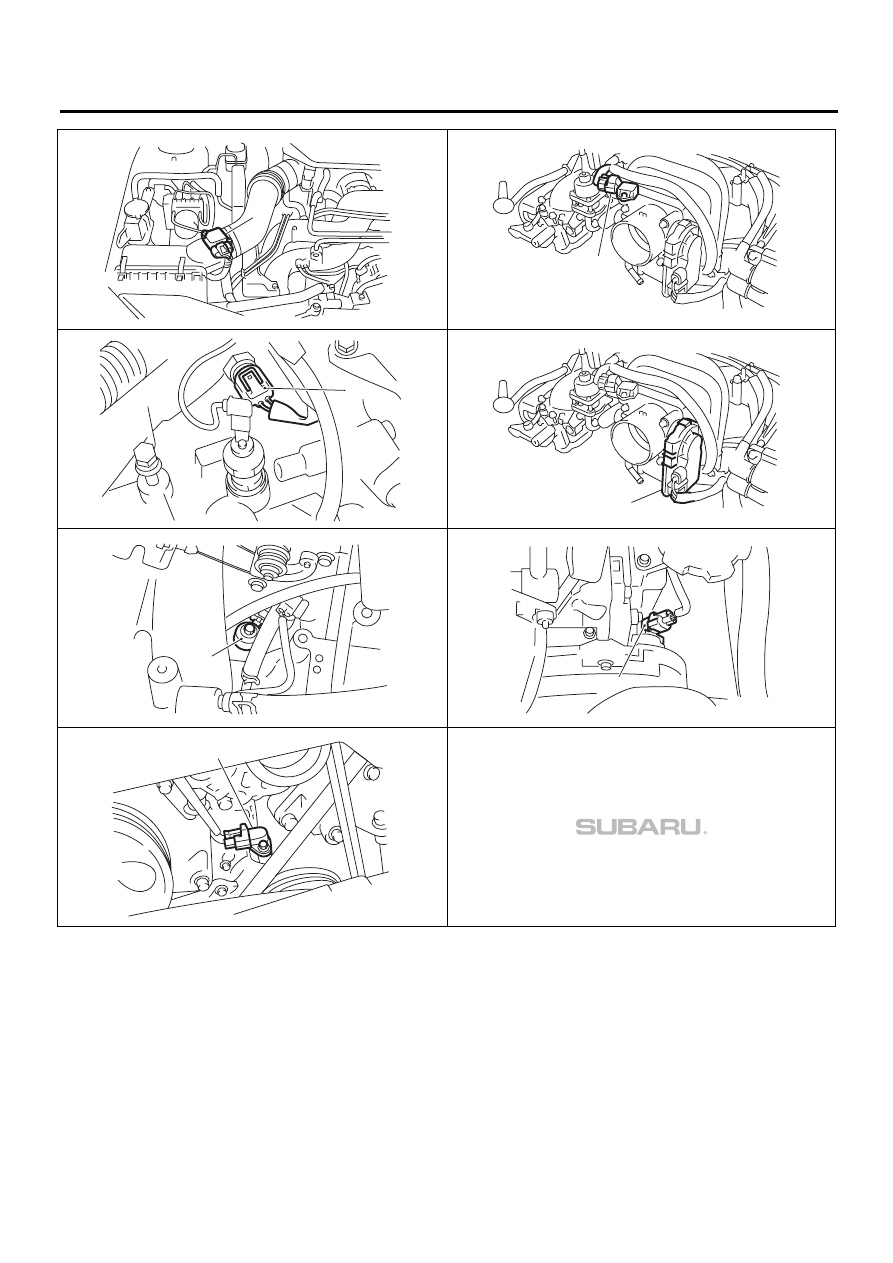

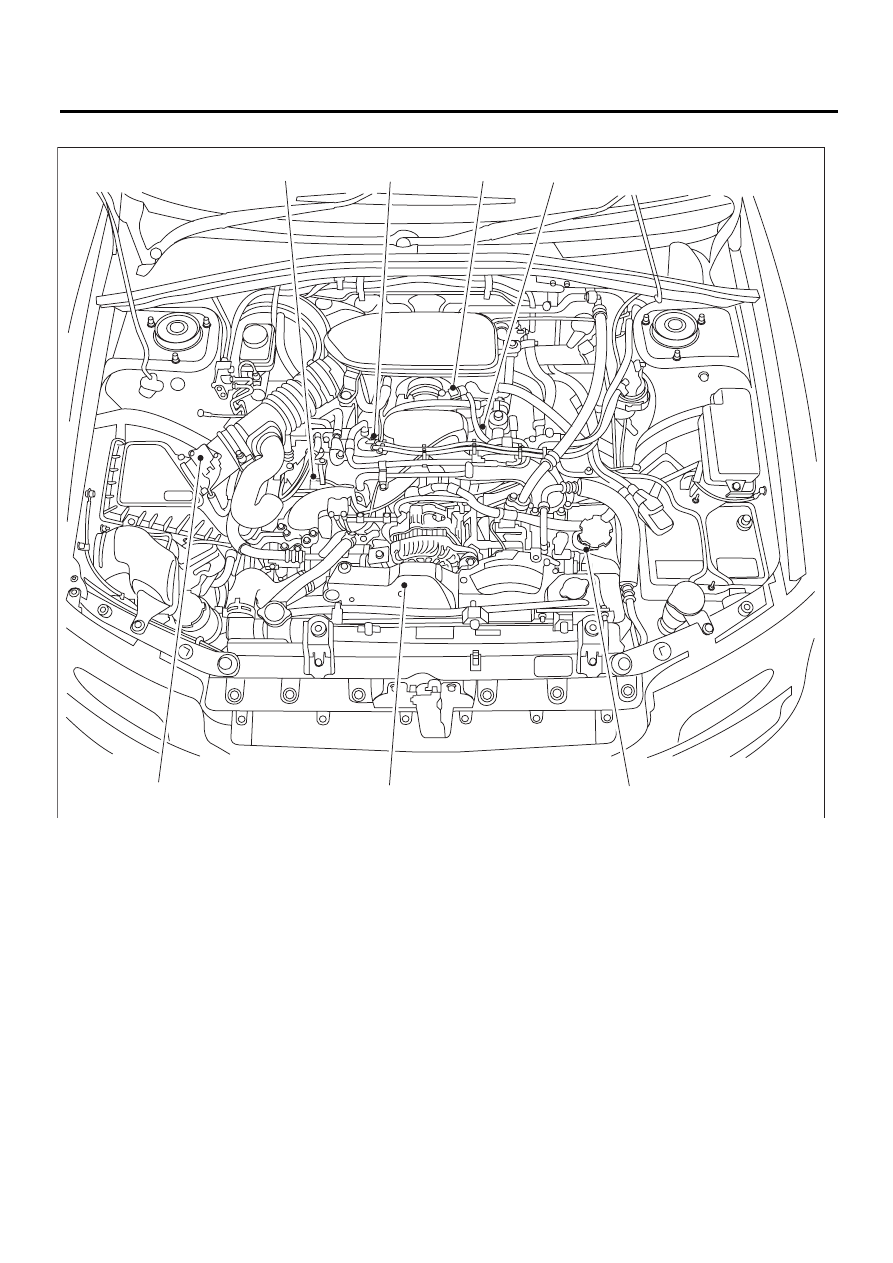

• Датчик

(1)

(2)

Датчик массового расхода и тем-
пературы впускаемого воздуха
Датчик абсолютного давления во
впускном коллекторе

(3)
(4)
(5)

Датчик температуры охлаждающей жидкости
Блок электронной дроссельной заслонки
Датчик детонации

(6)

Датчик положения рас-
пределительного вала

(7)

Датчик угла поворота
коленчатого вала

EN-03647

(1)

(2)

(3)

(5)

(6)

(4)

(7)

EN(H4SO)(diag)-12

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-01970

(1)

EN-01971

(2)

(3)

EN-02179

EN-01972

(4)

EN-00010

(5)

EN-00011

(6)

EN-00012

(7)
