EX(H4SO)-9

Задняя выхлопная труба

СИСТЕМА ВЫПУСКА

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.
3) Проверьте резиновую подушку на предмет
износа или трещин.

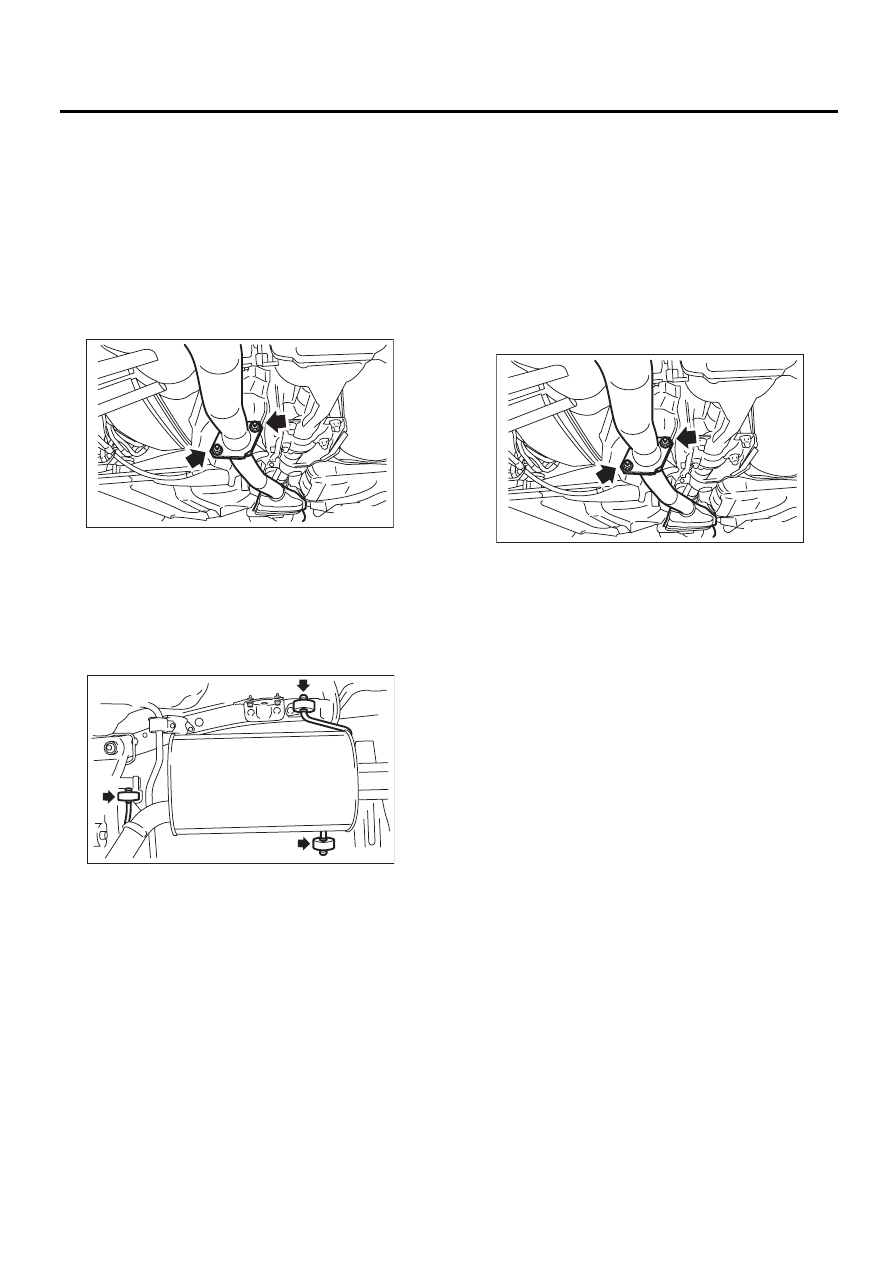

EX(H4SO)-10

Глушитель

СИСТЕМА ВЫПУСКА

5. Глушитель

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Отделите глушитель от задней выхлопной
трубы.

4) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.
5) Снимите переднюю и заднюю резиновые по-
душки, затем снимите глушитель.

ОСТОРОЖНО:
Будьте осторожны, не уроните глушитель при
снятии.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Установите новую прокладку и самоконтря-
щуюся гайку.
• При нанесении смазки на резиновую подуш-
ку в процессе снятия/установки, удалите смаз-
ку после сборки.

Момент затяжки:

48 Нм (4,9 кгс-м, 35,4 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.
3) Проверьте резиновую подушку на предмет
износа или трещин.

EX-02125

EX-02127

EX-02125

СИСТЕМА ОХЛАЖДЕНИЯ

CO(H4SO)

Страница

1.

Общие сведения .......................................................................................2

2.

Система вентилятора радиатора  .........................................................13

3.

Охлаждающая жидкость двигателя ....................................................20

4.

Водяной насос  ........................................................................................23

5.

Термостат ...............................................................................................27

6.

Радиатор .................................................................................................30

7.

Крышка радиатора  ................................................................................36

8.

Основной вентилятор радиатора и электродвигатель
вентилятора ............................................................................................37

9.

Вспомогательный вентилятор радиатора и электродвигатель
вентилятора ............................................................................................43

10.

Расширительный бачок  .........................................................................44

11.

Заправочный бачок охлаждающей жидкости  ....................................45

12.

Общие принципы поиска и устранения неисправностей системы
охлаждения двигателя ..........................................................................46

CO(H4SO)-2

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель без турбонаддува

Двигатель

SOHC

DOHC без турбонаддува

Система охлаждения

Электрический вентилятор + система принудительной

циркуляции охлаждающей жидкости двигателя

Полный объем охлаждающей
жидкости двигателя

л (кварты США, британские

кварты)

AT: Около 6,5 (6,87, 5,72)

MT: Около 6,6 (6,98, 5,81)

Водяной на-
сос

Тип

Центробежный лопастной

Характеристи-
ки производи-
тельности I

Производительность насоса

20 л (5,3 галлонов США, 4,4 британских галлонов)/мин.

Скорость вращения насоса —
Давление подачи

760 об/мин — 2,9 кПа (0,3 м вод. ст.)

Температура охлаждающей
жидкости двигателя

80°C (176°F)

Характеристи-
ки производи-
тельности II

Производительность насоса

100 л (26,4 галлонов США, 22,0 британских галлонов)/мин.

Скорость вращения насоса —
Давление подачи

3000 об/мин — 49,0 кПа (5,0 м вод. ст.)

Температура охлаждающей
жидкости двигателя

80°C (176°F)

Характеристи-
ки производи-
тельности III

Производительность насоса

200 л (52,8 галлонов США, 44,0 британских галлонов)/мин.

Скорость вращения насоса —
Давление подачи

6000 об/мин — 225,4 кПа (23,0 м вод. ст.)

Температура охлаждающей
жидкости двигателя

80°C (176°F)

Диаметр рабочего колеса

76 мм (2,99 дюйма)

Число лопастей рабочего колеса

8

Диаметр шкива насоса

60 мм (2,36 дюйма)

Зазор между рабочим колесом и корпусом

0,5 — 1,5 мм (0,020 — 0,059 дюймов)

Термостат
(Двигатель)

Тип

Восковой шарик

Начало открытия

80 — 84°C (176 — 183°F)

76 — 80°C (169 — 176°F)

Полное открытие

95°C (203°F)

91°C (196°F)

Подъем клапана

9,0 мм (0,354 дюйма) или более

Диаметр клапана

35 мм (1,38 дюйма)

Термостат
(Подогрева-
тель ATF)

Тип

 —

Восковой шарик

Начало открытия

 —

69 — 73°C (156 — 163°F)

Полное открытие

 —

84°C (183°F)

Подъем клапана

 —

8,0 мм (0,31 дюйма) или бо-

лее

Диаметр клапана

 —

26 мм (1,02 дюйма)

Вентилятор
радиатора

Потребляемая
мощность элек-
тродвигателя

Основной вентилятор

70 Вт

Вспомогательный вентилятор

70 Вт

Диаметр вентилятора / Количество лопастей

320 мм (12,60 дюйма) /5 (основной вентилятор)

320 мм (12,60 дюйма) /7 (вспомогательный вентилятор)

Радиатор

Тип

С нисходящим потоком

Размеры серд-
цевины

Ширина

× Высота × Толщина

691,5

× 360 × 16 мм

(27,22

× 14,17 × 0,63 дюйма)

Диапазон давлений, при котором клапан
крышки открыт

Выше: 108

±15 кПа

(1,1

±0,15 кг/см

2

, 16

±2 фунт/кв. дюйм)

Ниже: –1,0 — –4,9 кПа

(–0,01 — –0,05 кг/см

2

, –0,1 — –0,7 фунт/кв. дюйм)

Ребра

Гофрированные ребра

Расширитель-
ный бачок

Емкость

0,5 л (0,5 кварт США, 0,5 британских кварт)

Охлаждающая жидкость

Рекомендованные материалы

Номер позиции

Альтернативные

Охлаждающая жидкость

Охлаждающая жидкость

SUBARU

000016218

Охлаждающая жидкость не содержащая

аминов

Вода для разбавления

Дистиллированная вода

 —

Мягкая вода или водопроводная вода
