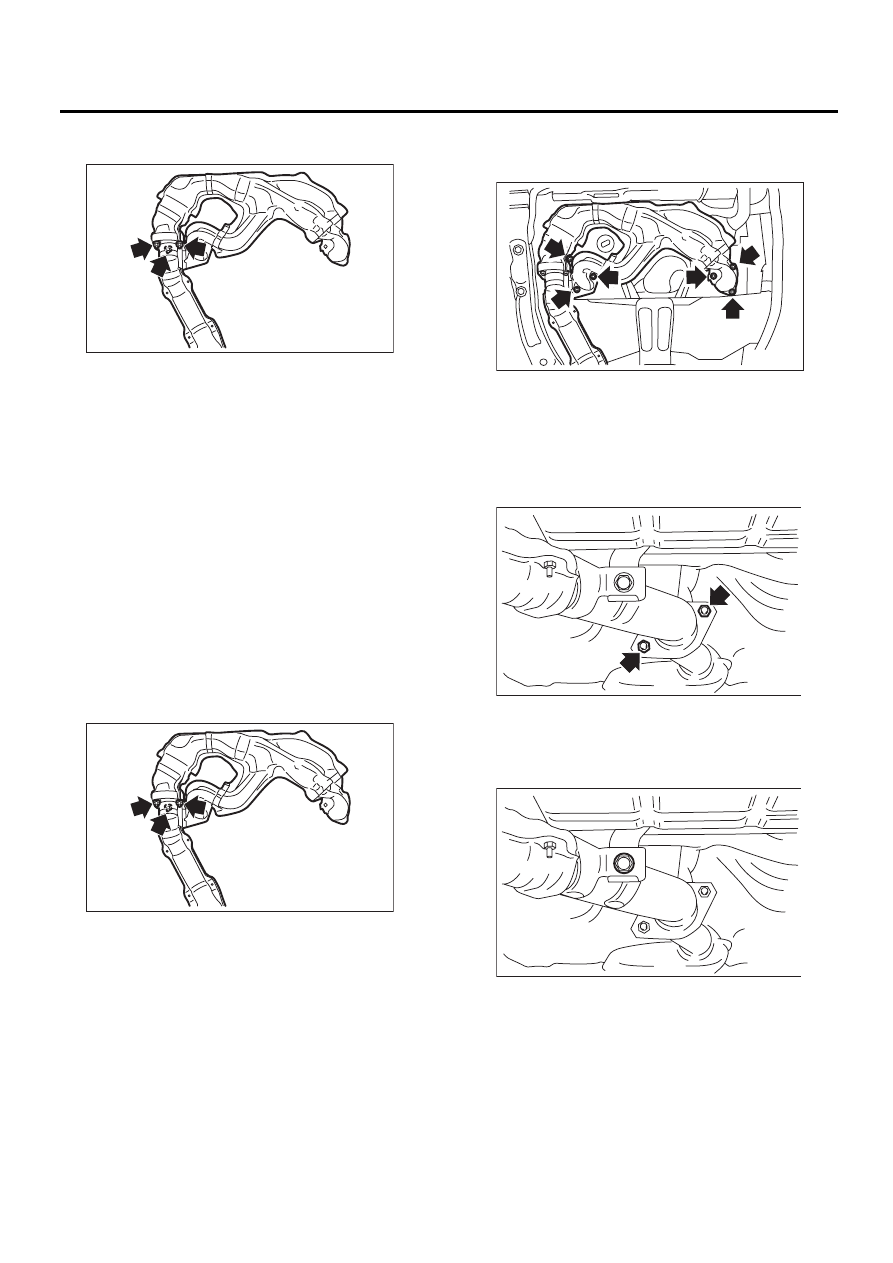

EX(H4SO)-5

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

10) Отделите переднюю выхлопную трубу от
центральной выхлопной трубы.

11) Снимите передний и задний датчики кисло-
рода. <См. FU(H4SO)-40, СНЯТИЕ, Передний
датчик кислорода (качества топливовоздуш-
ной смеси).> <См. FU(H4SO)-42, СНЯТИЕ, За-
дний датчик кислорода.>

B: УСТАНОВКА

1) Установите передний и задний датчики кис-
лорода на переднюю выхлопную трубу. <См.
FU(H4SO)-41, УСТАНОВКА, Передний датчик ки-
слорода (качества топливовоздушной смеси).>
<См. FU(H4SO)-43, УСТАНОВКА, Задний датчик
кислорода.>
2) Установите переднюю выхлопную трубу на
центральную выхлопную трубу.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)

3) Установите переднюю и центральную вы-
хлопные трубы в сборе на автомобиль.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

4) Временно затяните гайки, крепящие пере-
днюю выхлопную трубу на головках блока ци-
линдров.

5) Затяните болт, который крепит централь-
ную выхлопную трубу к выхлопной трубе.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

6) Затяните болт, который крепит централь-
ную выхлопную трубу к кронштейну.

Момент затяжки:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

EX-02124

EX-02122

EX-02241

EX-02240

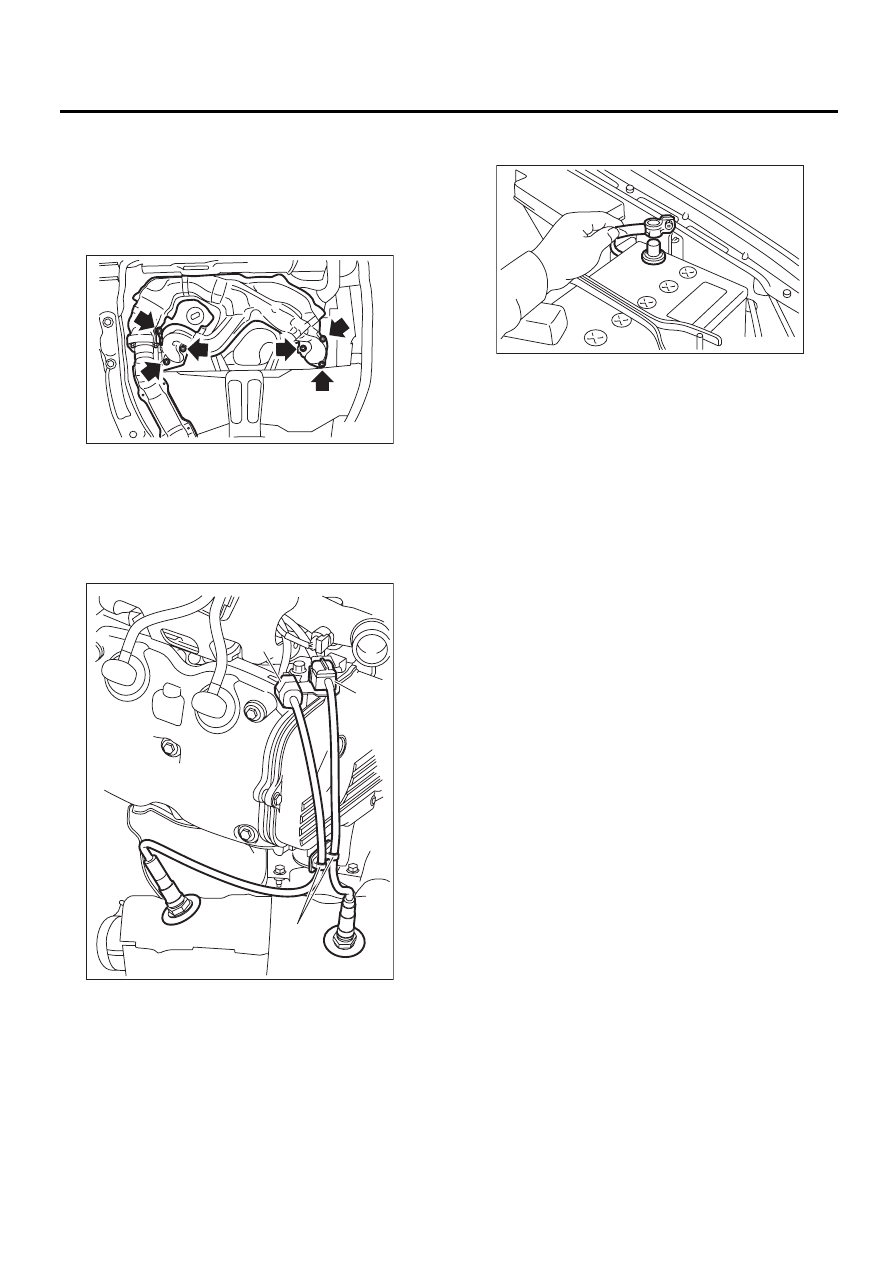

EX(H4SO)-6

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

7) Затяните гайки, крепящие переднюю выхлоп-
ную трубу на головках блока цилиндров.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

30 Нм (3,1 кгс-м, 22,1 фунт-сила-фут)

8) Установите нижний кожух.
9) Опустите автомобиль.
10) Установите зажим, крепящий жгут провод-
ки, и присоедините следующие разъемы.

(1) Разъем переднего датчика кислорода
(топливовоздушной смеси)
(2) Разъем заднего датчика кислорода

11) Присоедините провод массы к аккумуля-
тору.

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.

(A) Разъем переднего датчика кислорода (топливо-

воздушной смеси)

(B) Разъем заднего датчика кислорода

EX-02122

FU-02961

(B)

(A)

(C)

FU-00009

EX(H4SO)-7

Центральная выхлопная труба

СИСТЕМА ВЫПУСКА

3. Центральная выхлопная

труба

A: СНЯТИЕ

После снятия центральной и передней выхлоп-
ной трубы в сборе, разделите их. См. раздел
“Передняя выхлопная труба”, в котором приве-
дена процедура снятия. <См. EX(H4SO)-4, СНЯ-
ТИЕ, Передняя выхлопная труба.>

B: УСТАНОВКА

Установите центральную выхлопную трубу и пе-
реднюю выхлопную трубу в сборе. См. раздел
“Передняя выхлопная труба”, в котором приве-
дена процедура установки. <См. EX(H4SO)-5,
УСТАНОВКА, Передняя выхлопная труба.>

C: ПРОВЕРКА

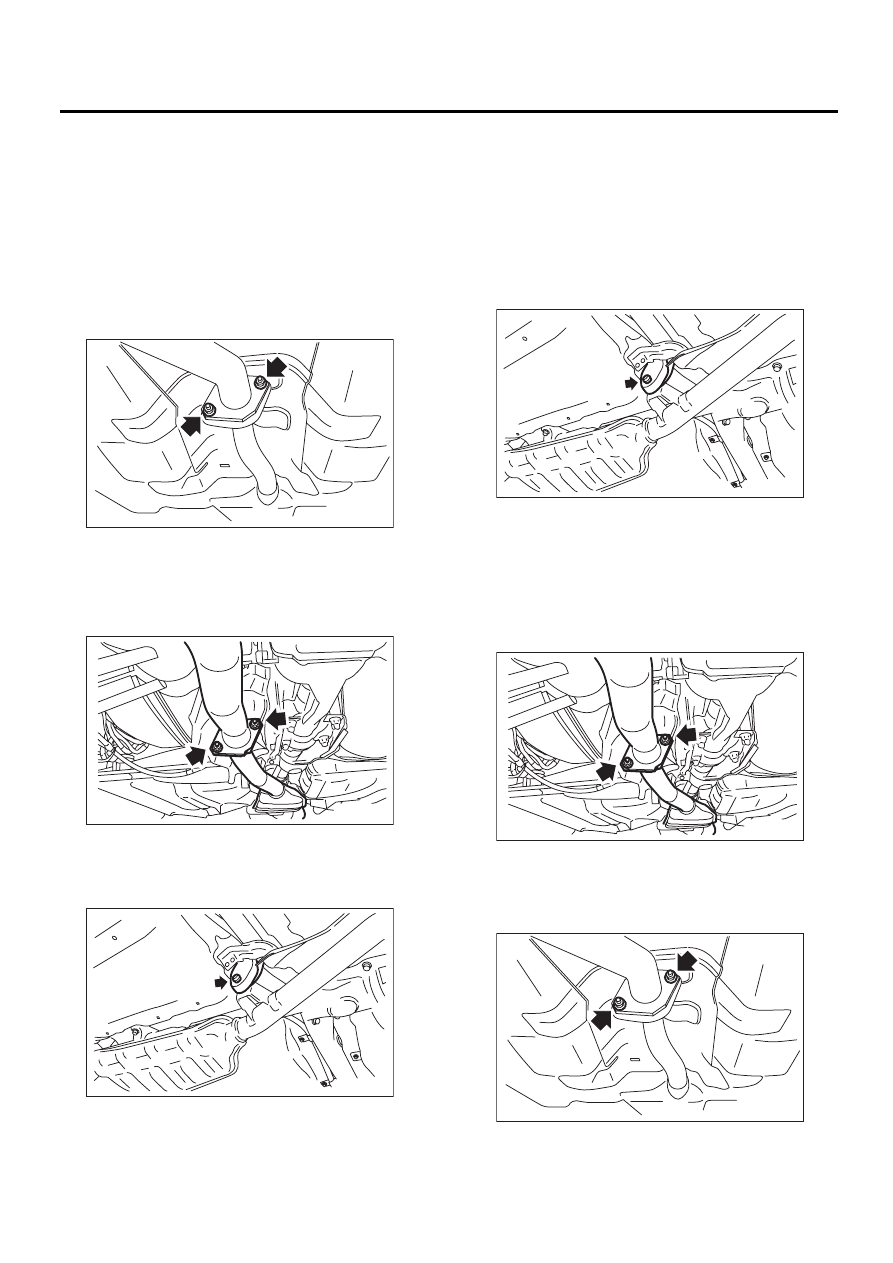

EX(H4SO)-8

Задняя выхлопная труба

СИСТЕМА ВЫПУСКА

4. Задняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Отделите заднюю выхлопную трубу от цент-
ральной выхлопной трубы.

4) Отделите заднюю выхлопную трубу от глу-
шителя.

ОСТОРОЖНО:
Будьте осторожны, чтобы не уронить за-
днюю выхлопную трубу.

5) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.
6) Снимите кронштейн задней выхлопной тру-
бы с резиновой подушки.

B: УСТАНОВКА

1) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.
2) Установите кронштейн задней выхлопной
трубы на резиновую подушку.

ПРИМЕЧАНИЕ:
При нанесении смазки на резиновую подушку в
процессе снятия/установки, удалите смазку
после сборки.

3) Установите заднюю выхлопную трубу на глу-
шитель.

ПРИМЕЧАНИЕ:
Установите новую прокладку и самоконтрящу-
юся гайку.

Момент затяжки:

48 Нм (4,9 кгс-м, 35,4 фунт-сила-фут)

4) Установите заднюю выхлопную трубу на
центральную выхлопную трубу.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

EX-00214

EX-02125

EX-02126

EX-02125

EX-00214
