СИСТЕМА ВЫПУСКА

EX(H4SO)

Страница

1.

Общие сведения .......................................................................................2

2.

Передняя выхлопная труба  ....................................................................4

3.

Центральная выхлопная труба ...............................................................7

4.

Задняя выхлопная труба .........................................................................8

5.

Глушитель ...............................................................................................10

EX(H4SO)-2

Общие сведения

СИСТЕМА ВЫПУСКА

1. Общие сведения

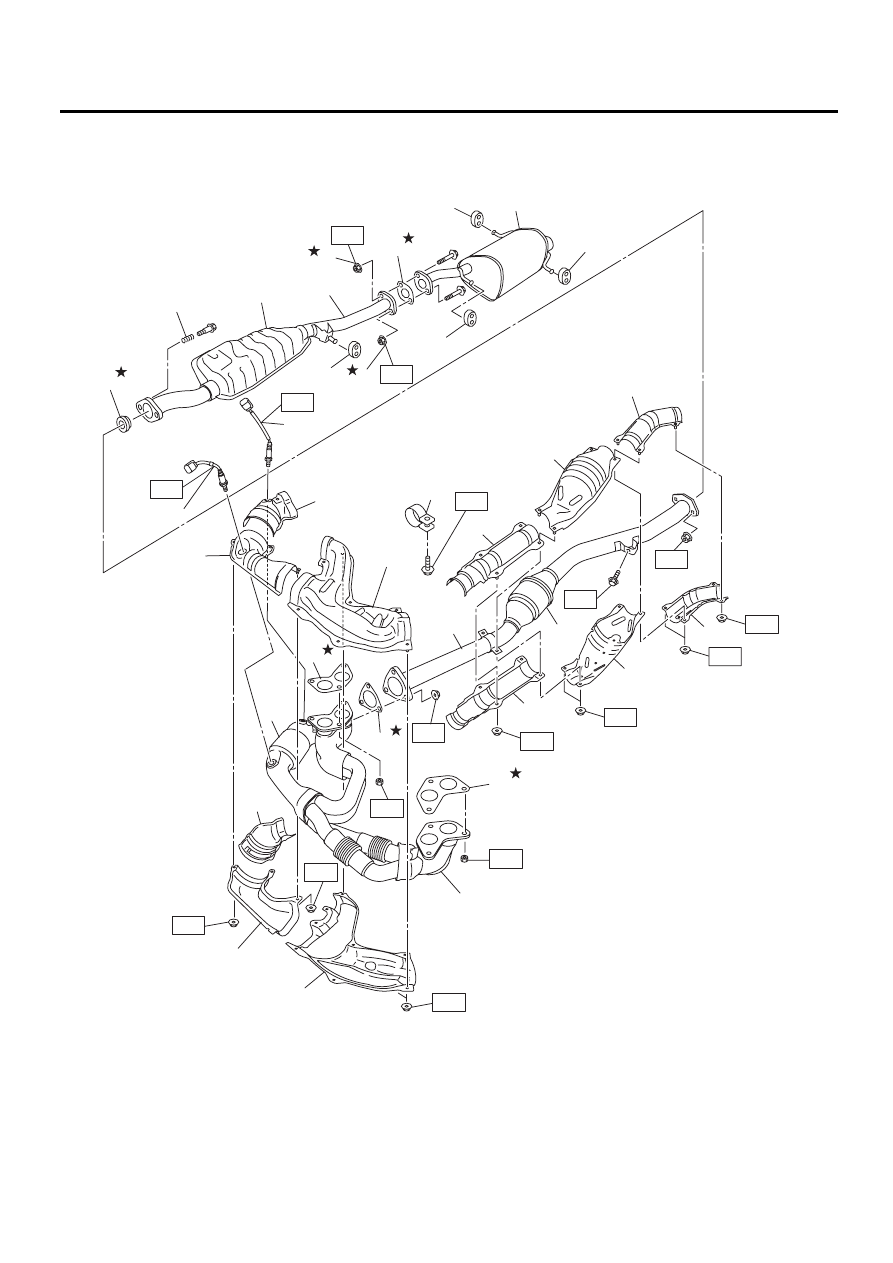

A: УЗЕЛ

EX-02211

T7

T6

T3

T3

T7

T1

T1

T1

T1

T1

T5

T1

T1

T4

T4

(28)

(27)

(21)

(22)

(21)

(18)

(17)

(19)

(20)

(16)

(15)

(9)

(10)

(13)

(12)

(14)

(23)

(26)

(25)

(24)

(1)

(7)

(2)

T2

(11)

(6)

(6)

(3)

(5)

(8)

(5)

(5)

(4)

(5)

T1

(29)

EX(H4SO)-3

Общие сведения

СИСТЕМА ВЫПУСКА

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• Если масло попало на выхлопную трубу, то
во избежание образования дыма или пожара
вытрите его при помощи куска ткани.

(1)

Прокладка

(14) Задняя нижняя крышка центральной вы-

хлопной трубы

(26) Нижняя крышка переднего ка-

талитического нейтрализатора

(2)

Пружина

(3)

Камера

(15) Нижняя крышка заднего каталитического

нейтрализатора

(27) Нижняя крышка передней вы-

хлопной трубы правая

(4)

Задняя выхлопная труба

(28) Нижняя крышка передней вы-

хлопной трубы левая

(5)

Резиновая подушка

(16) Передняя нижняя крышка центральной

выхлопной трубы

(29) Стяжной хомут

(6)

Самоконтрящаяся гайка

(7)

Прокладка

(17) Передний датчик кислорода

Момент затяжки:
Нм (кгс-м, фунт-сила фут)

(8)

Глушитель

(18) Передний каталитический нейтрализатор

T1: 13 (1,3, 9,4)

(9)

Передняя верхняя крышка цент-
ральной выхлопной трубы

(19) Задний датчик кислорода

T2: 18 (1,8, 13,3)

(20) Прокладка

T3: 21 (2,1, 15,5)

(10) Верхняя крышка заднего ката-

литического нейтрализатора

(21) Прокладка

T4: 30 (3,1, 22,1)

(22) Передняя выхлопная труба

T5: 35 (3,6, 25,8)

(11) Задняя верхняя крышка цент-

ральной выхлопной трубы

(23) Верхняя левая крышка передней выхлоп-

ной трубы

T6: 40 (4,1, 29,5)

(24) Верхняя правая крышка передней выхлоп-

ной трубы

T7: 48 (4,9, 35,4)

(12) Центральная выхлопная труба

(25) Верхняя крышка переднего каталитичес-

кого нейтрализатора

(13) Задний каталитический нейтра-

лизатор

EX(H4SO)-4

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

2. Передняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей

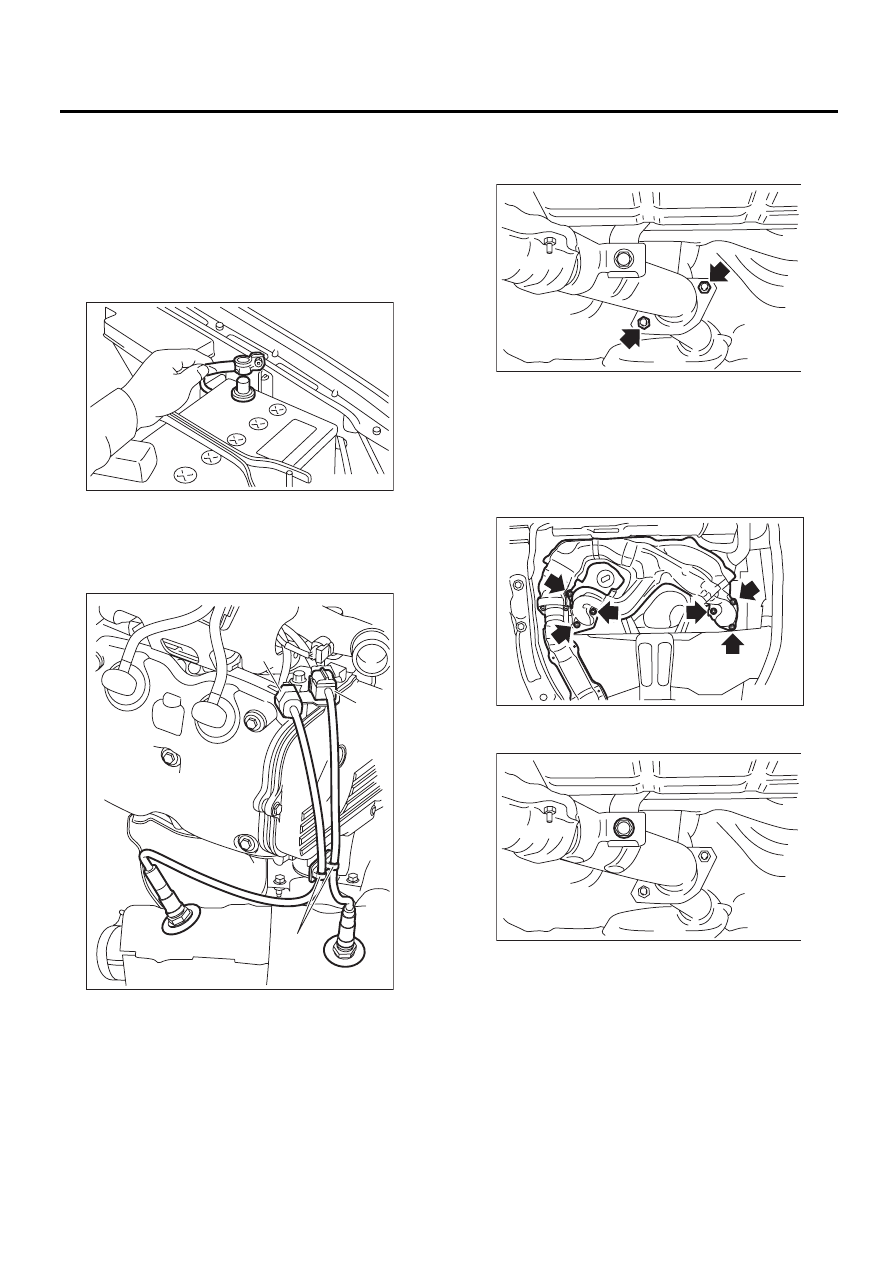

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Отстегните зажим, крепящий жгут провод-
ки, и отсоедините следующие разъемы.

(1) Разъем переднего датчика кислорода
(топливовоздушной смеси)
(2) Разъем заднего датчика кислорода

4) Поднимите автомобиль на подъемнике.
5) Отделите центральную выхлопную трубу от
задней выхлопной трубы.

6) Снимите нижний кожух.
7) Отверните гайки, крепящие переднюю вы-
хлопную трубу на головках блока цилиндров.

ОСТОРОЖНО:
Будьте осторожны, чтобы не вытянуть пе-
реднюю и центральную выхлопные трубы в
сборе.

8) Отверните болт, который крепит централь-
ную выхлопную трубу к кронштейну.

9) Снимите переднюю и центральную выхлоп-
ные трубы с автомобиля в сборе.

ОСТОРОЖНО:
• Будьте осторожны, чтобы узел передней
и центральной выхлопной трубы не выпал
при снятии, поскольку он очень тяжелый.
• После снятия узла передней и централь-
ной выхлопной трубы, не прилагайте из-
лишнего усилия к задней выхлопной трубе.

(A) Разъем переднего датчика кислорода (топливо-

воздушной смеси)

(B) Разъем заднего датчика кислорода

(C) Зажим

FU-00009

FU-02961

(B)

(A)

(C)

EX-02241

EX-02122

EX-02240
