FU(H4SO)-5

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

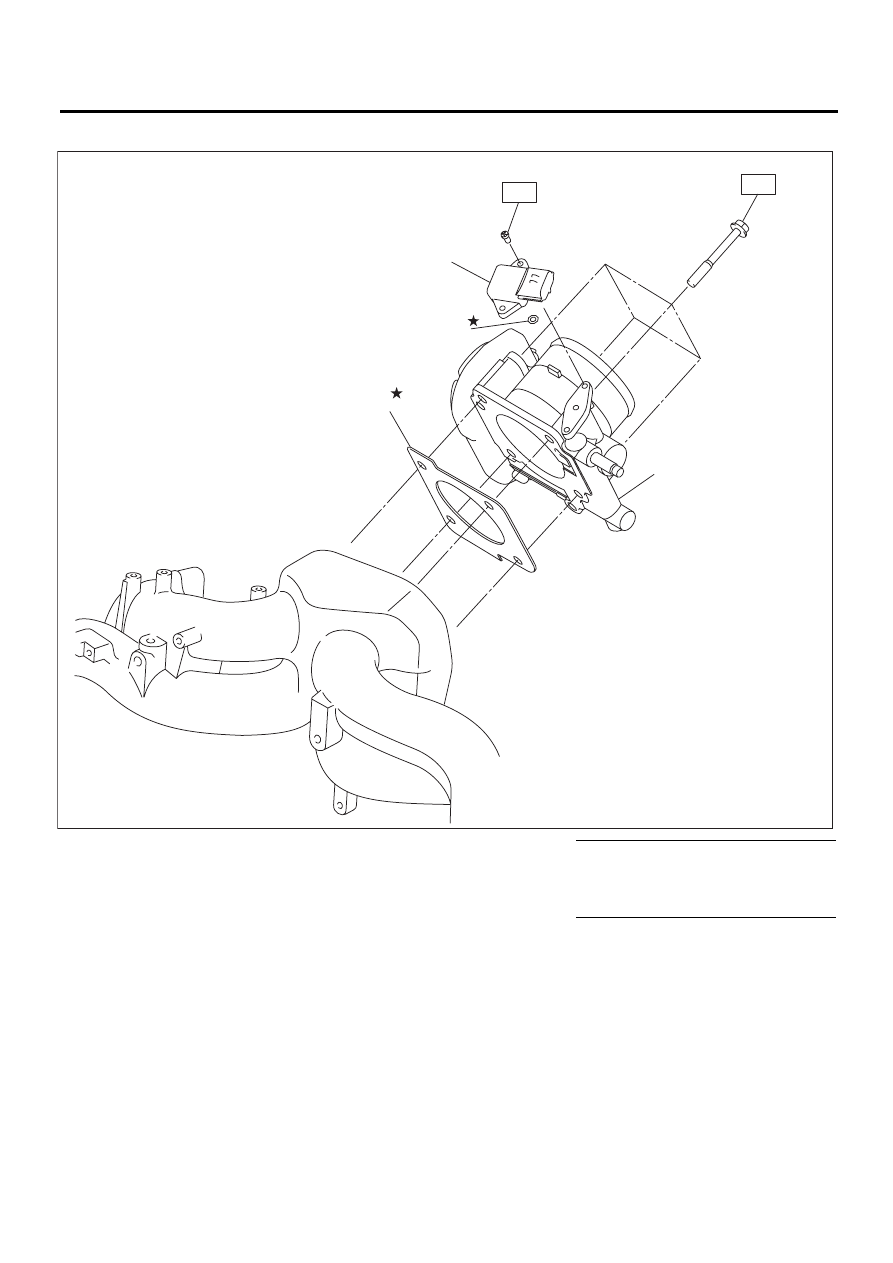

2. СИСТЕМА ПОДАЧИ ВОЗДУХА

(1)

Прокладка

(3)

Датчик абсолютного давления в
коллекторе

Момент затяжки:
Нм (кгс-м, фунт-сила фут)

(2)

Корпус дроссельной заслонки

(4)

Уплотнительное кольцо

T1: 2 (0,2, 1,5)









T2: 8 (0,8, 5,9)

FU-02560

T1

T2

(1)

(3)

(4)

(2)

FU(H4SO)-6

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

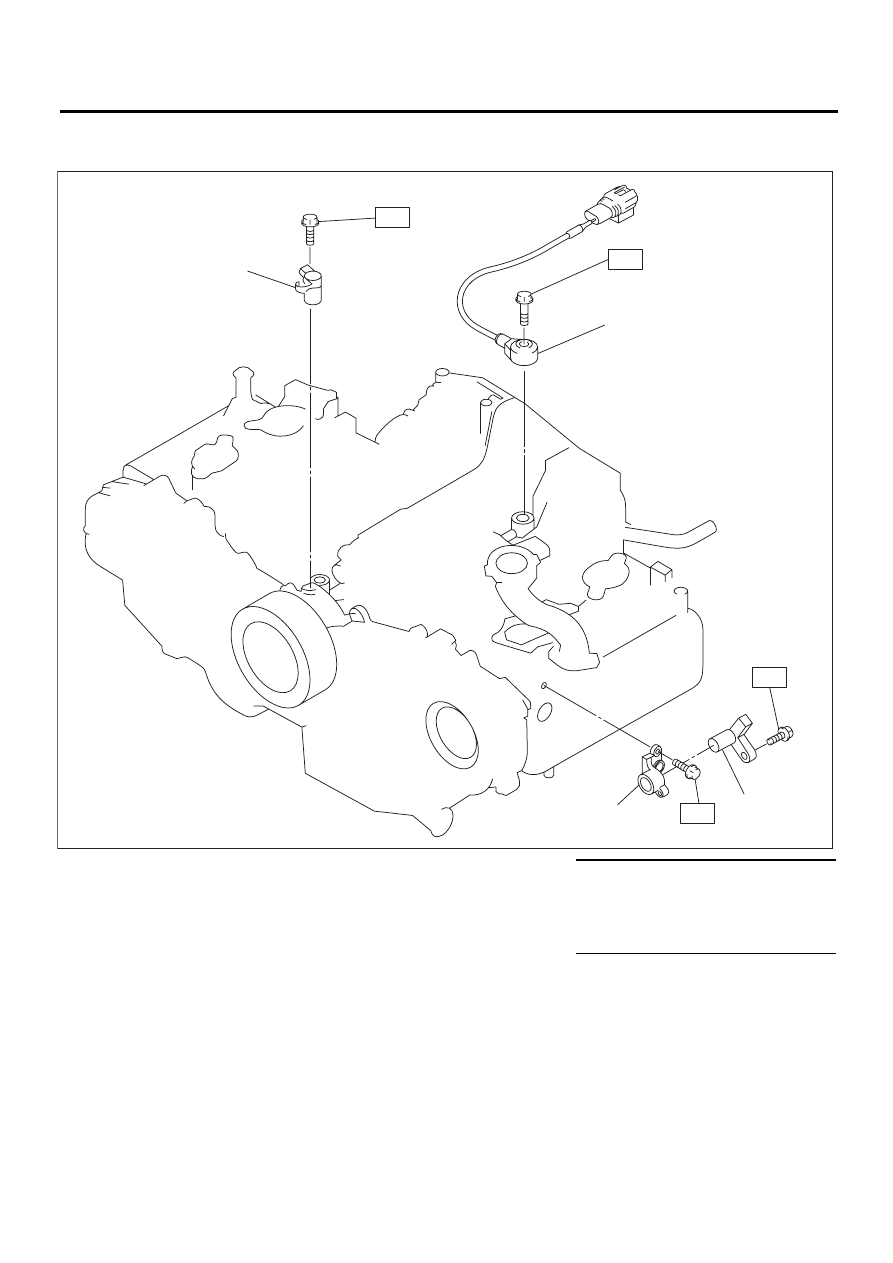

3. ДАТЧИКИ УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА, ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ДЕТОНАЦИИ

(1)

Датчик угла поворота коленча-
того вала

(3)

Датчик положения распредели-
тельного вала

Момент затяжки:
Нм (кгс-м, фунт-сила фут)

(2)

Датчик детонации

(4)

Опора датчика положения рас-
пределительного вала

T1: 6,4 (0,65, 4,7)









T2: 24 (2,4, 17,7)

FU-00414

T1

(1)

(2)

T1

T1

(3)

(4)

T2

FU(H4SO)-7

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

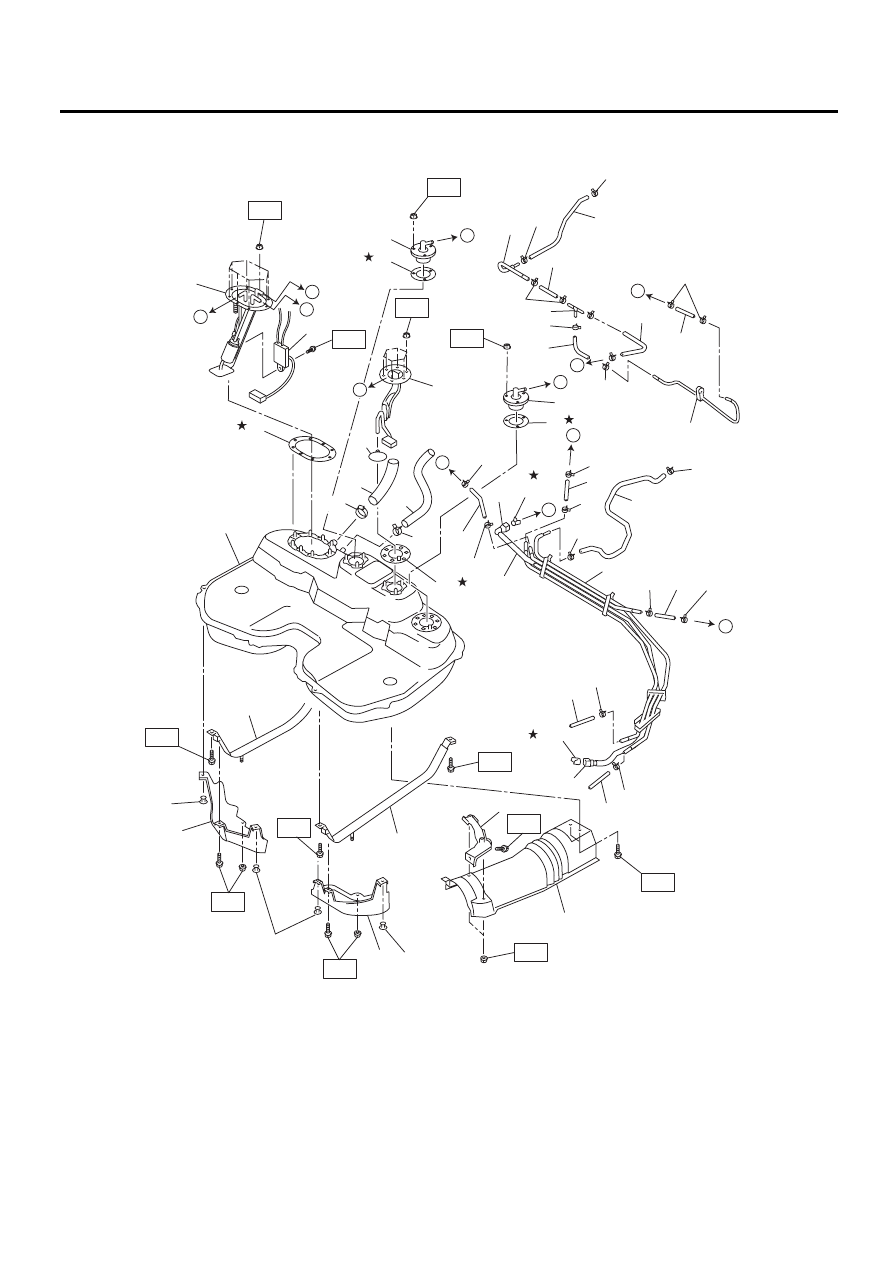

4. ТОПЛИВНЫЙ БАК

FU-03341

T1

T3

T2

T2

T2

T2

T3

(6)

(9)

(10)

(10)

(9)

(19)

(18)

(22)

(12)

(31)

(29)

(23)

(39)

(31)

(29)

(25)

(24)

(12)

(21)

(20)

(1)

(38)

(3)

(4)

(15)

(15)

(15)

(2)

(5)

(28)

(11)

(16)

A

C

T1

T1

D

E

D

E

(20)

(12)

(12)

(12)

(12)

(13)

(14)

(11)

(17)

(30)

(27)

(26)

(29)

F

(32)

(12)

(12)

(31)

(33)

(21)

(12)

(12)

B

T1

(7)

(8)

A

B

C

(36)

(37)

(35)

F

(34)

T2

T3

(40)

T4

FU(H4SO)-8

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Теплозащитный экран

(17) Трубка отвода паров топлива

(32) Шланг струйного насоса B

(2)

Правый бандаж топливного бака (18) Шланг возврата топлива A

(33) Кронштейн теплозащитного экрана

(3)

Левый щиток

(19) Шланг струйного насоса A

(34) Хомут

(4)

Правый щиток

(20) Фиксатор

(35) Шланг топливозаправочной горловины

(5)

Топливный бак

(21) Быстроразъемный соединитель (36) Хомут

(6)

Прокладка топливного насоса

(22) Шланг отвода паров топлива C (37) Вентиляционный шланг

(7)

Узел топливного насоса

(23) Узел топливной трубки

(38) Левый бандаж топливного бака

(8)

Датчик уровня топлива

(24) Шланг отвода паров топлива D (39) Трубка подачи топлива

(9)

Прокладка клапана отсечки
топлива

(25) Шланг возврата топлива B

(40) Шланг отвода паров топлива F

(10) Клапан отсечки топлива

(26) Прокладка вспомогательного

датчика уровня топлива





(11) Шланг отвода паров топлива A

(27) Фильтр струйного насоса

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(12) Хомут

(28) Вспомогательный датчик уров-

ня топлива

T1: 4,4 (0,45, 3,2)

(13) Шланг отвода паров топлива B

(29) Хомут

T2: 7,4 (0,75, 5,4)

(14) Соединительная трубка

(30) Шланг отвода паров топлива E

T3: 33 (3,4, 24,3)

(15) Фиксатор

(31) Хомут

T4: 1,4 (0,14, 1,03)

(16) Узел трубки отвода паров топ-

лива
