ВПРЫСК ТОПЛИВА
(ТОПЛИВНЫЕ СИСТЕМЫ)

FU(H4SO)

Страница

1.

Общие сведения .......................................................................................2

2.

Корпус дроссельной заслонки  ..............................................................13

3.

Впускной коллектор  ..............................................................................14

4.

Датчик температуры охлаждающей жидкости двигателя  ................25

5.

Датчик угла поворота коленчатого вала .............................................26

6.

Датчик положения распределительного вала  ....................................27

7.

Датчик детонации  ..................................................................................28

8.

Датчик положения дроссельной заслонки ..........................................29

9.

Датчик абсолютного давления в коллекторе  .....................................30

10.

Датчик массового расхода воздуха и температуры впускаемого
воздуха ....................................................................................................31

11.

Узел клапана воздушного потока  ........................................................32

12.

Привод клапана воздушного потока ....................................................33

13.

Датчик положения клапана воздушного потока  ................................34

14.

Клапан рециркуляции выхлопных газов ..............................................35

15.

Топливный инжектор .............................................................................36

16.

Передний датчик кислорода (качества топливовоздушной смеси)  .40

17.

Задний датчик кислорода .....................................................................42

18.

Блок управления двигателем (ECM) ....................................................44

19.

Главное реле  ..........................................................................................45

20.

Реле топливного насоса ........................................................................46

21.

Реле электронной дроссельной заслонки ...........................................47

22.

Топливо ...................................................................................................48

23.

Топливный бак  .......................................................................................49

24.

Заправочная труба  ................................................................................52

25.

Топливный насос ....................................................................................55

26.

Датчик уровня топлива  .........................................................................57

27.

Вспомогательный датчик уровня топлива  ..........................................58

28.

Топливный фильтр .................................................................................59

29.

Клапан отсечки топлива .......................................................................60

30.

Регулятор давления топлива ................................................................61

31.

Магистрали подачи, возврата и отвода паров топлива .....................62

32.

Общие принципы поиска неисправностей топливной системы .........65

FU(H4SO)-2

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт

Технические характеристики

Топливный
бак

Емкость

60 л (15,9 галлонов США, 13,2 британских галлонов)

Расположение

Под задним сиденьем

Топливный
насос

Тип

Центробежный

Отключение при давлении на выходе

370 — 677 кПа (3,77 — 6,9 кгс/см

2

, 53,6 — 98 фунта/кв. дюйм)

Производительность насоса

65 л (17,2 галлонов США, 14,3 британских галлонов)/ч или более

[12 В при 300 кПа (3,06 кг/см

2

, 43,5 фунтов/кв. дюйм)]

Топливный фильтр

Картриджного типа

FU(H4SO)-3

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

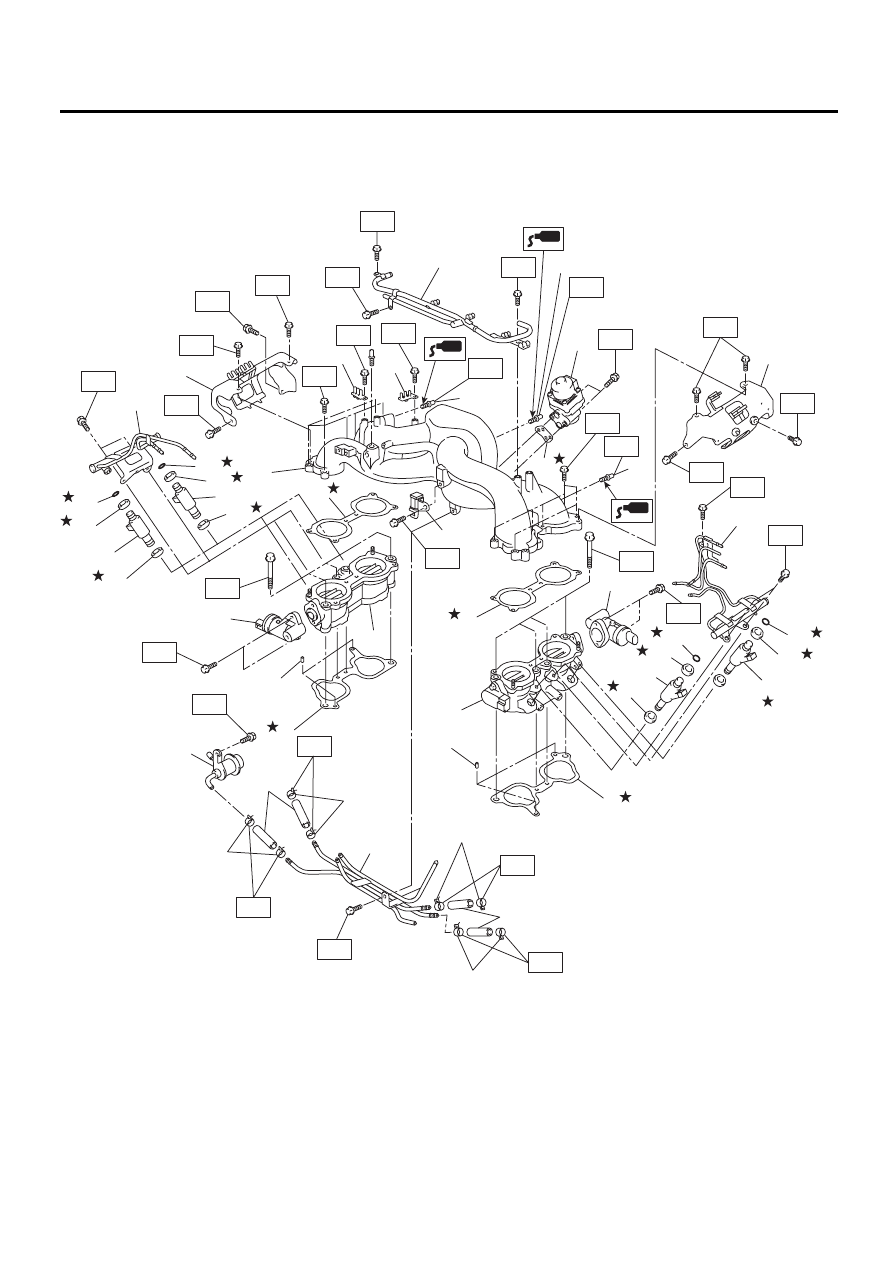

B: УЗЕЛ

1. ВПУСКНОЙ КОЛЛЕКТОР

T2

(7)

(11)

(2)

(1)

(16)

(3)

(15)

T4

T5

T4

T4

T2

T2

T3

T6

T3

T6

T2

T4

T2

T4

T4

T4

(8)

(11)

(15)

(23)

(13)

(12)

(14)

(15)

(13)

(12)

(14)

(15)

(13)

(12)

(14)

(10)

(5)

(3)

(4)

T4

(9)

(17)

(13)

(12)

(14)

(6)

(6)

(5)

(4)

(21)

(19)

(21)

(22)

(21)

(20)

(21)

(20)

T2

T4

T4

T4

T5

T7

T7

(2)

T2

(17)

(24)

(18)

T6

T1

T1

T1

T1

T4

(25)

FU-03401

FU(H4SO)-4

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Впускной коллектор

(13) Уплотнительное кольцо

(24) Штуцер (Модель с право-

сторонним управлением)

(2)

Прокладка

(14) Уплотнительное кольцо

(25) Штуцер (Модель с лево-

сторонним управлением)

(3)

Узел клапана воздушного потока

(15) Уплотнительное кольцо





(4)

Прокладка

(16) Электромагнитный клапан управления

продувкой адсорбера

Момент затяжки:
Нм (кгс-м, фунт-сила фут)

(5)

Привод клапана воздушного потока

(17) Держатель высоковольтного провода

T1: 1,25 (0,13, 0,94)

(6)

Направляющий штифт

(18) Штуцер

T2: 6,4 (0,65, 4,7)

(7)

Трубка вентиляции картера

(19) Узел топливной трубки

T3: 8,75 (0,89, 6,5)

(8)

Клапан рециркуляции выхлопных газов (20) Топливный шланг

T4: 19 (1,9, 14,0)

(9)

Правый щиток топливной трубки

(21) Хомут

T5: 25 (2,5, 18,4)

(10) Левый щиток топливной трубки

(22) Регулятор давления

T6: 17 (1,7, 12,5)

(11) Трубка топливного инжектора

(23) Прокладка клапана рециркуляции вы-

хлопных газов

T7: 6 (0,61, 4,4)

(12) Топливный инжектор
