AB(diag)-102

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AC:КДН 96 НЕИСПРАВНОСТЬ МОДУЛЯ ЛЕВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов левой подушки-шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

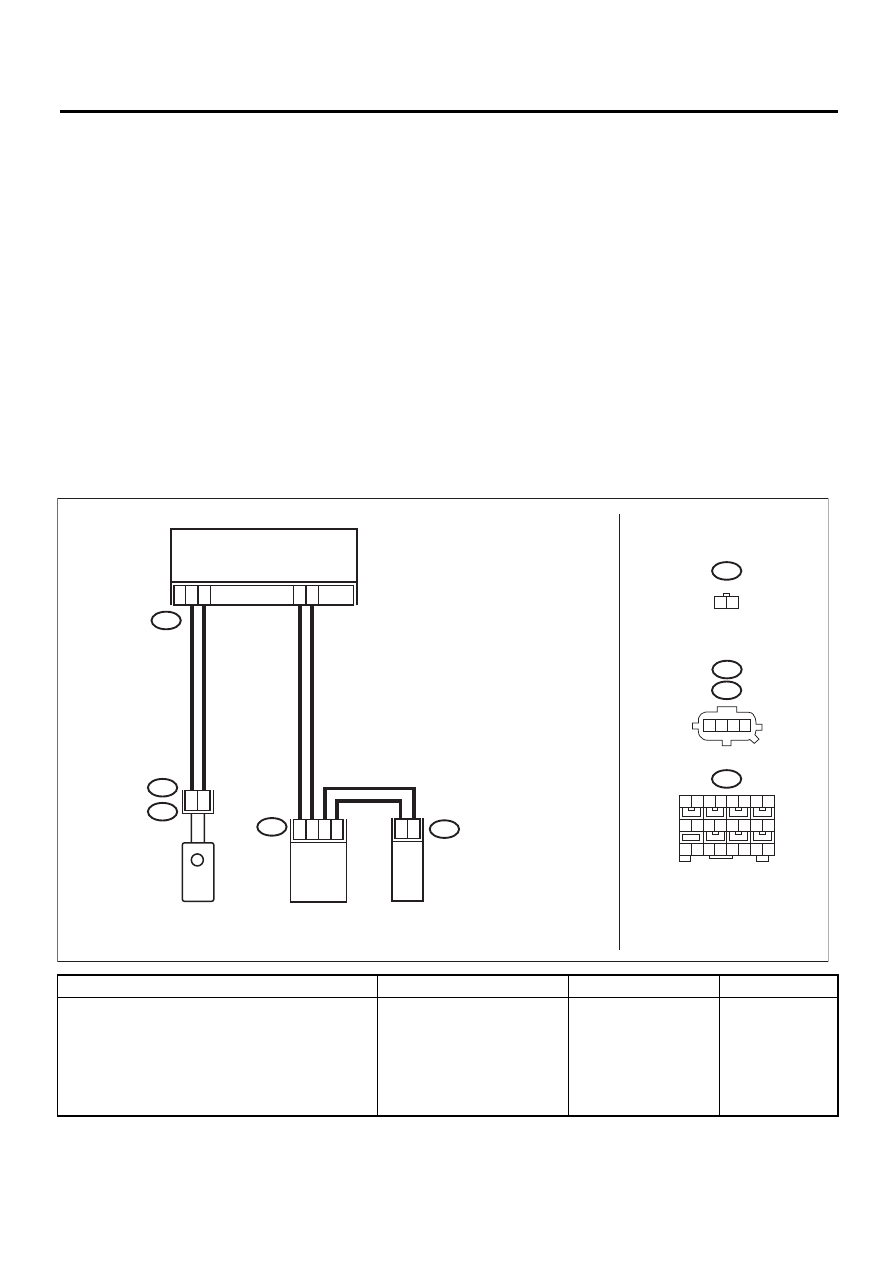

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек
безопасности, модулем левой подушки-штор-
ки безопасности и датчиком левой подушки-
шторки безопасности.

Выявлен ли плохой контакт? Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

МОДУЛЬ ЛЕВОЙ

ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

AB17

AB31

1 2

AB32

1 2 3 4

AB17

AB23

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

AB-01799

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

AB32

AB23

18 19 20 21 22 23 24

1 2 3

5 6 7 8

11 12 13 14

AB31

AB39

AB(diag)-103

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ.
1) Переведите выключатель зажигания в по-
ложение OFF, отсоедините провод массы от
аккумулятора и выждите не менее 20 секунд.
2) Отсоедините разъемы (AB31) и (AB39) и
подсоедините разъем (1F) диагностического
жгута проводов F к разъему (AB31).
3) Подсоедините резистор модуля подушки
безопасности к разъему (3F) диагностическо-
го жгута проводов F.
4) Подсоедините клемму массы к аккумуля-
тору и переведите выключатель зажигания в
положение ON.

Предупреждающая лампа
системы подушек безопас-
ности горит в течение 6 се-
кунд, а затем гаснет?

Замените модуль ле-
вой подушки-шторки
безопасности. <См.
AB-20, Модуль подуш-
ки-шторки безопас-
ности.>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ЛЕВОЙ ПО-
ДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в по-
ложение OFF, отсоедините провод массы от
аккумулятора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатя-
жителя левого ремня безопасности.
3) Отсоедините разъем (AB19) от модуля бо-
ковой подушки безопасности (левой).
4) Отсоедините резистор модуля подушки
безопасности от диагностического жгута про-
водов F.
5) Отсоедините разъемы (AB6), (AB17) и
(AB18) от блока управления системой поду-
шек безопасности.
6) Подсоедините разъем (1AG) диагности-
ческого жгута проводов AG к разъемам
(AB6), (AB17) и (AB18).
7) Подсоедините клемму массы к аккумуля-
тору и переведите выключатель зажигания в
положение ON.
8) Измерьте напряжение между разъемом
(3AG) диагностического жгута проводов AG и
массой кузова.

Разъемы и клеммы

(3AG) № 1 (+) — Масса кузова (–):
(3AG) № 3 (+) — Масса кузова (–):

Напряжение менее 1 В?

Переходите к шагу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕ-
МОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-23, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 5.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики неис-
правностей (КДН)”.
<См. AB(diag)-41, Спи-
сок кодов диагности-
ки неисправностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-104

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AD:КДН Е2 ОШИБКА СВЯЗИ ШИНЫ ПРАВОГО ДАТЧИКА ЛОБОВОГО УДАРА

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН Е2 обратитесь к сведениям по КДН Е4. <См.
AB(diag)-105, КДН Е4 ОШИБКА СВЯЗИ ШИНЫ ПРАВОГО ДАТЧИКА ЛОБОВОГО УДАРА, Таблица
диагностики с кодами неисправностей.>

AE:КДН Е3 ОШИБКА СВЯЗИ ШИНЫ ПРАВОГО ДАТЧИКА ЛОБОВОГО УДАРА

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН Е3 обратитесь к сведениям по КДН Е4. <См.
AB(diag)-105, КДН Е4 ОШИБКА СВЯЗИ ШИНЫ ПРАВОГО ДАТЧИКА ЛОБОВОГО УДАРА, Таблица
диагностики с кодами неисправностей.>

AB(diag)-105

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AF:КДН Е4 ОШИБКА СВЯЗИ ШИНЫ ПРАВОГО ДАТЧИКА ЛОБОВОГО УДАРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв или короткое замыкание в жгуте проводов шины правого датчика лобового удара.
• Неисправность правого дополнительного датчика лобового удара.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности и разъемы преднатяжителей
ремней безопасности водителя и переднего пассажира.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах (AB6)
и (AB16) между блоком управления системой поду-
шек безопасности и дополнительным датчиком ло-
бового удара (правым).

Выявлен ли плохой
контакт?

Замените как основной
жгут проводов системы
подушек безопасности,
так и жгут проводов кузо-
ва.

Переходите к
шагу 2.

AB6

AB16

ПЕРЕДНИЙ ПРАВЫЙ ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК

AB6

AB16

1 2

AB-01766

18 19 20

21 22 23 24 25 26 27 28

1 2 3

5 6 7 8

11 12 13 14

16 17

29 30

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ
