Subaru Legacy (2008 год). Руководство - часть 983

AB(diag)-94

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Z: КДН 91 НЕИСПРАВНОСТЬ МОДУЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов правой подушки-шторки безопасности неисправен.
• Неисправность модуля правой подушки-шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

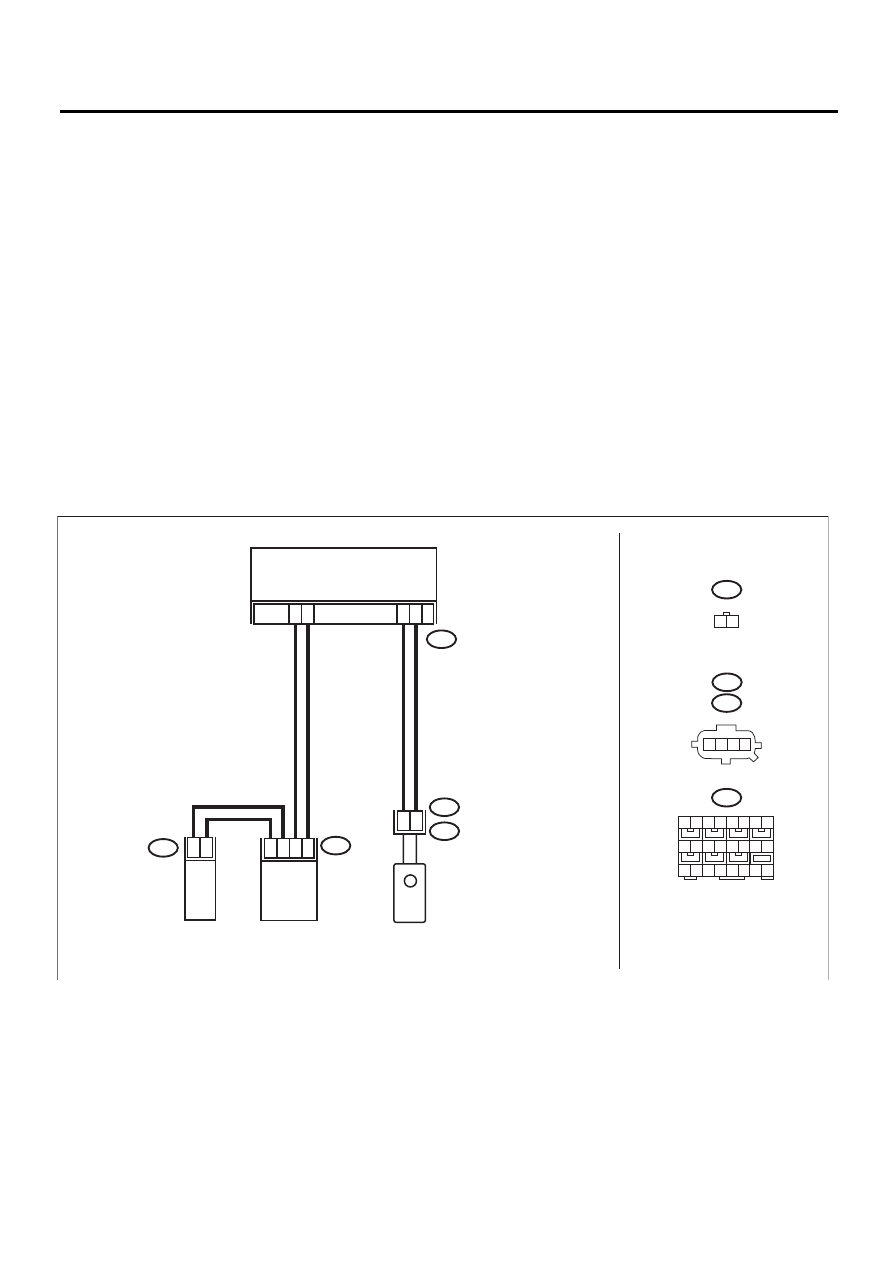

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ПРАВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

AB18

AB33

1 2

AB34

1 2 3 4

AB18

AB33

1

2

6

5

AB34

17

1

8

3

4

1

2

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

AB-01798

3

4

ПРАВЫЙ ДАТЧИК БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

AB28

AB28

18 19 20 21 22 23 24

1 2 3

5 6 7 8

9

4

11 12 13 14

16

17

15

AB40

МОДУЛЬ ПРАВОЙ

ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

10

AB(diag)-95

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности,
модулем правой подушки-шторки безопасности и
датчиком правой подушки-шторки безопасности.

Выявлен ли плохой кон-
такт?

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА МОДУЛЯ ПОДУШКИ-ШТОРКИ БЕЗО-
ПАСНОСТИ.
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Отсоедините разъемы (AB33) и (AB40) и подсо-
едините разъем (1F) диагностического жгута прово-
дов F к разъему (AB33).
3) Подсоедините резистор модуля подушки безопас-
ности к разъему (3F) диагностического жгута прово-
дов F.
4) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем гас-
нет?

Замените модуль
правой подушки-
шторки безопас-
ности. <См. AB-
20, Модуль по-
душки-шторки бе-
зопасности.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗОПАС-
НОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулятора
и выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Отсоедините разъем (AB24) от модуля боковой
подушки безопасности (правой).
4) Отсоедините разъем (AB30) преднатяжителя по-
ясной лямки ремня безопасности.
5) Отсоедините резистор модуля подушки безопас-
ности от диагностического жгута проводов F.
6) Отсоедините разъемы (AB6), (AB17) и (AB18) от
блока управления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6), (AB17) и
(AB18).
8) Измерьте сопротивление между разъемом (6AG)
диагностического жгута проводов AG и разъемом
(3F) диагностического жгута проводов F.

Разъемы и клеммы

(6AG) № 6 — (3F) № 4:
(6AG) № 8 — (3F) № 3:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к ша-
гу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

4

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗОПАС-
НОСТИ).
Измерьте сопротивление между клеммами разъема
(6AG) диагностического жгута проводов AG.

Разъемы и клеммы

(6AG) № 6 — (6AG) № 8:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 5.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-96

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

5

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
МОДУЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗОПАС-
НОСТИ).
Измерьте сопротивление между разъемом (6AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(6AG) № 6 — Масса кузова:
(6AG) № 8 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 6.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дис-
плее тот же самый КДН?

Замените блок
управления сис-
темой подушек
безопасности.
<См. AB-23, Блок
управления сис-
темой подушек
безопасности.>

Переходите к ша-
гу 7.

7

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН
используя “Спи-
сок кодов диа-
гностики неис-
правностей
(КДН)”. <См.
AB(diag)-41, Спи-
сок кодов диа-
гностики неис-
правностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-97

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AA:КДН 92 НЕИСПРАВНОСТЬ МОДУЛЯ ЛЕВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов левой подушки-шторки безопасности неисправен.
• Неисправность модуля левой подушки-шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

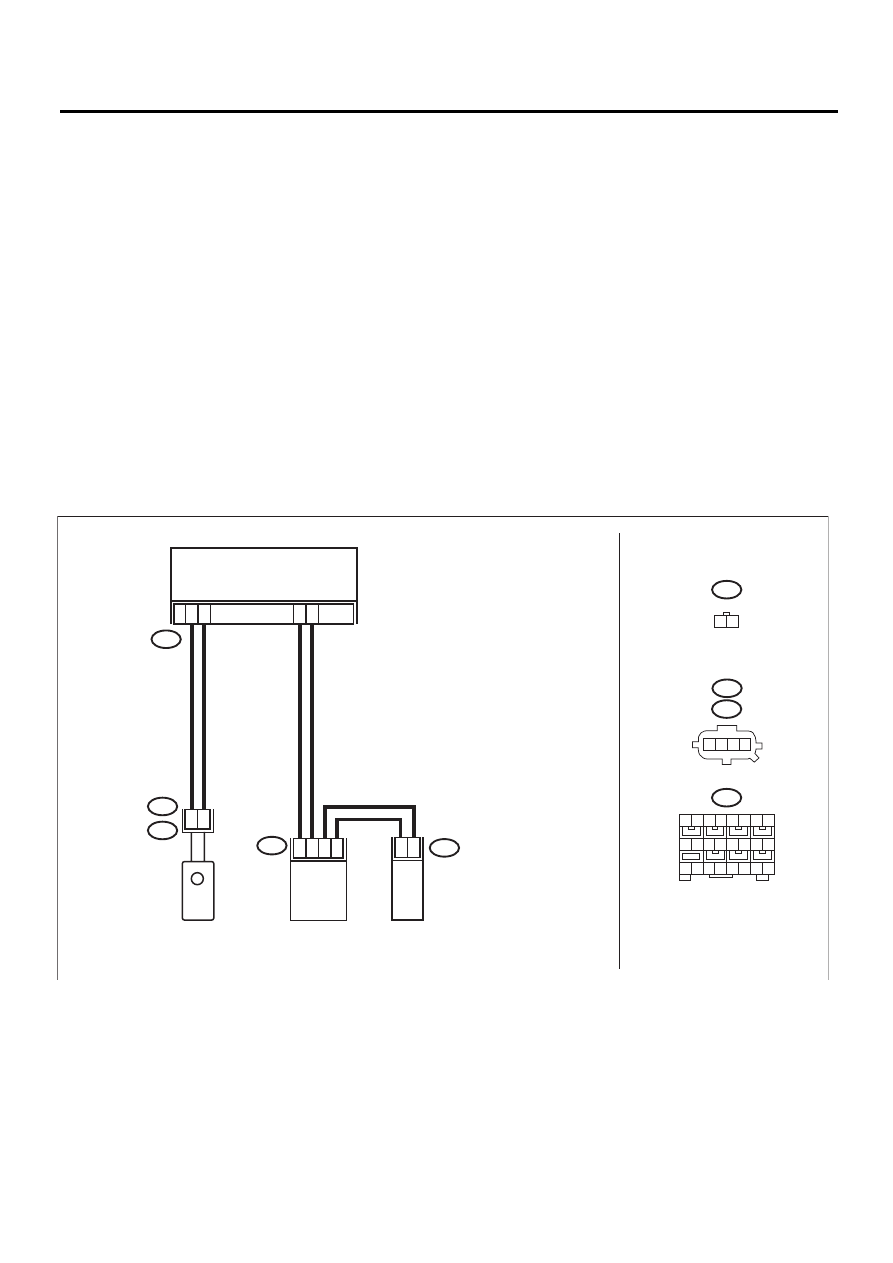

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

МОДУЛЬ ЛЕВОЙ

ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

AB17

AB31

1 2

AB32

1 2 3 4

AB17

1

2

4

3

AB23

24

23

3

4

1

2

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

AB-01799

3

4

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

AB32

AB23

18 19 20 21 22 23 24

1 2 3

5 6 7 8

10

9

4

11 12 13 14

16

17

15

AB31

AB39
