Subaru Legacy (2008 год). Руководство - часть 984

AB(diag)-98

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности, модулем левой подушки-шторки бе-
зопасности и датчиком левой подушки-шторки
безопасности.

Выявлен ли плохой кон-
такт?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

ПРОВЕРКА МОДУЛЯ ПОДУШКИ-ШТОРКИ БЕ-
ЗОПАСНОСТИ.
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от аккуму-
лятора и выждите не менее 20 секунд.
2) Отсоедините разъемы (AB31) и (AB39) и под-
соедините разъем (1F) диагностического жгута
проводов F к разъему (AB31).
3) Подсоедините резистор модуля подушки безо-
пасности к разъему (3F) диагностического жгута
проводов F.
4) Подсоедините клемму массы к аккумулятору и
переведите выключатель зажигания в положение
ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем гас-
нет?

Замените модуль ле-
вой подушки-шторки
безопасности. <См.
AB-20, Модуль по-
душки-шторки безо-
пасности.>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРО-
ВОДОВ МОДУЛЯ ЛЕВОЙ ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от аккуму-
лятора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжите-
ля левого ремня безопасности.
3) Отсоедините разъем (AB19) от модуля боко-
вой подушки безопасности (левой).
4) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов F.
5) Отсоедините разъемы (AB6), (AB17) и (AB18)
от блока управления системой подушек безопас-
ности.
6) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB6), (AB17) и
(AB18).
7) Измерьте сопротивление между разъемом
(6AG) диагностического жгута проводов AG и
разъемом (3F) диагностического жгута проводов F.

Разъемы и клеммы

(6AG) № 1 — (3F) № 3:
(6AG) № 3 — (3F) № 4:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРО-
ВОДОВ МОДУЛЯ ЛЕВОЙ ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ).
Измерьте сопротивление между клеммами разъ-
ема (6AG) диагностического жгута проводов AG.

Разъемы и клеммы

(6AG) № 1 — (6AG) № 3:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу 5. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-99

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРО-
ВОДОВ МОДУЛЯ ЛЕВОЙ ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (6AG)
диагностического жгута проводов AG и массой
кузова.

Разъемы и клеммы

(6AG) № 1 — Масса кузова:
(6AG) № 3 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу 6. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дис-
плее тот же самый КДН?

Замените блок уп-
равления системой
подушек безопаснос-
ти. <См. AB-23, Блок
управления системой
подушек безопаснос-
ти.>

Переходите к ша-
гу 7.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-41,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-100

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AB:КДН 95 НЕИСПРАВНОСТЬ МОДУЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов правой подушки-шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

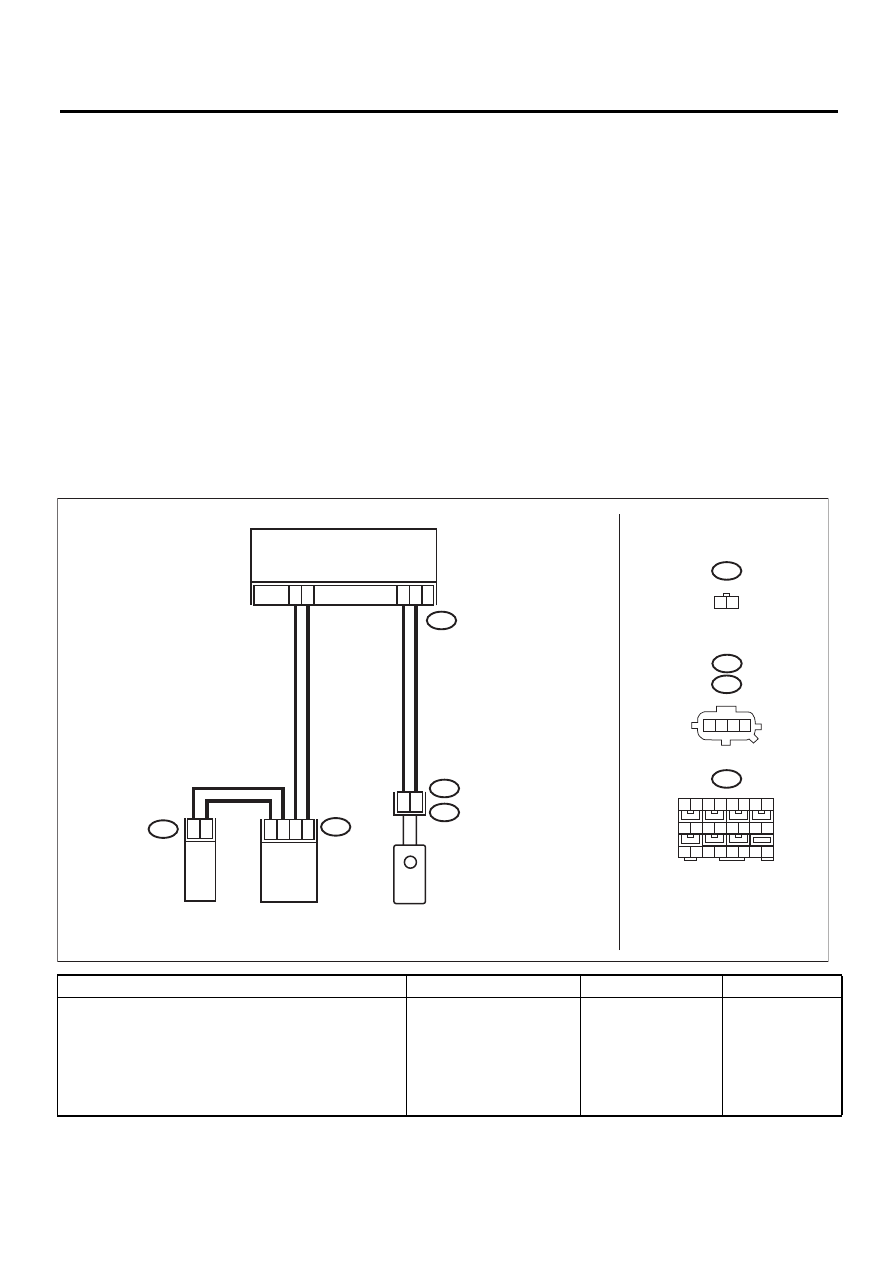

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности, модулем правой подушки-шторки бе-
зопасности и датчиком правой подушки-шторки
безопасности.

Выявлен ли плохой кон-
такт?

Замените как за-
дний жгут проводов
системы подушек бе-
зопасности, так и
жгут проводов кузо-
ва.

Переходите к ша-
гу 2.

ПРАВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

AB18

AB33

1 2

AB34

1 2 3 4

AB18

AB33

AB34

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

AB-01798

ПРАВЫЙ ДАТЧИК БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

AB28

18 19 20 21 22 23 24

1 2 3

5 6 7 8

11 12 13 14

AB40

МОДУЛЬ ПРАВОЙ

ПОДУШКИ-ШТОРКИ

БЕЗОПАСНОСТИ

AB(diag)-101

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА МОДУЛЯ ПОДУШКИ-ШТОРКИ БЕ-
ЗОПАСНОСТИ.
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от акку-
мулятора и сделайте паузу не менее 20 секунд.
2) Отсоедините разъемы (AB33) и (AB40) и под-
соедините разъем (1F) диагностического жгута
проводов F к разъему (AB33).
3) Подсоедините резистор модуля подушки бе-
зопасности к разъему (3F) диагностического жгу-
та проводов F.
4) Подсоедините клемму массы к аккумулятору
и переведите выключатель зажигания в положе-
ние ON.

Предупреждающая лам-
па системы подушек безо-
пасности горит в течение
6 секунд, а затем гаснет?

Замените модуль
правой подушки-
шторки безопаснос-
ти. <См. AB-20, Мо-
дуль подушки-штор-
ки безопасности.>

Переходите к ша-
гу 3.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРО-
ВОДОВ МОДУЛЯ ПРАВОЙ ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от акку-
мулятора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжи-
теля правого ремня безопасности.
3) Отсоедините разъем (AB24) от модуля боко-
вой подушки безопасности (правой).
4) Отсоедините разъем (AB30) преднатяжителя
поясной лямки ремня безопасности.
5) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов F.
6) Отсоедините разъемы (AB6), (AB17) и (AB18)
от блока управления системой подушек безопас-
ности.
7) Подсоедините разъем (1AG) диагностическо-
го жгута проводов AG к разъемам (AB6), (AB17) и
(AB18).
8) Подсоедините клемму массы к аккумулятору
и переведите выключатель зажигания в положе-
ние ON.
9) Измерьте напряжение между разъемом (6AG)
диагностического жгута проводов AG и массой
кузова.

Разъемы и клеммы

(6AG) № 6 (+) — Масса кузова (–):
(6AG) № 8 (+) — Масса кузова (–):

Напряжение менее 1 В?

Переходите к шагу 4. Замените как за-

дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

Отображается ли на дисп-
лее тот же самый КДН?

Замените блок уп-
равления системой
подушек безопаснос-
ти. <См. AB-23, Блок
управления систе-
мой подушек безо-
пасности.>

Переходите к ша-
гу 5.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправностей
(КДН)”. <См.
AB(diag)-41, Список
кодов диагностики
неисправностей
(КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет
