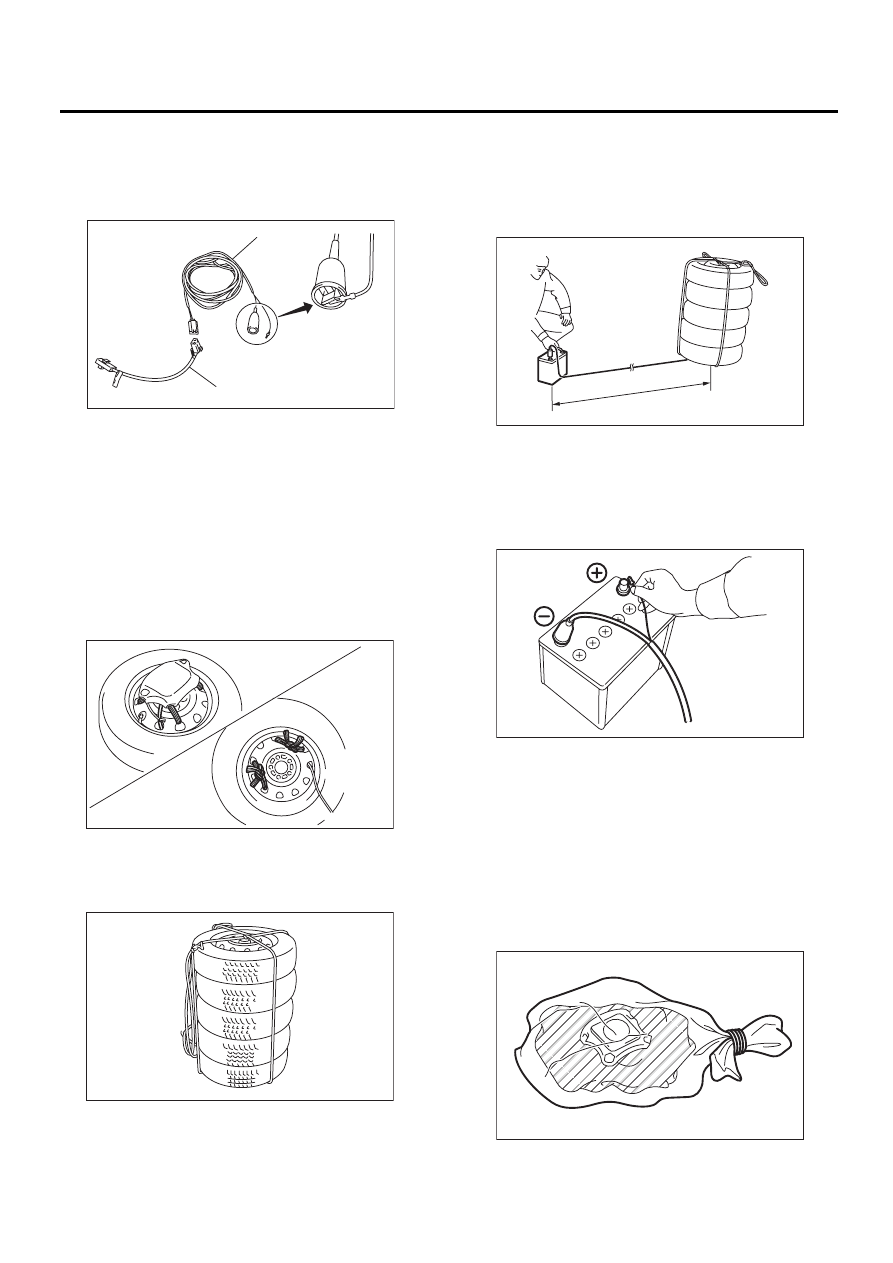

AB-36

Утилизация модулей подушек безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

ОСТОРОЖНО:
Закорачивание клеммы на приспособление
для активации должно осуществляться не-
посредственно перед срабатыванием моду-
ля подушки безопасности.

7) Соедините приспособление для активации и
адаптер D приспособления для активации (B).
8) Подсоедините разъем адаптера D приспо-
собления для активации к модулю подушки бе-
зопасности.
9) Установите на диск с шиной модуль подушки
безопасности раскрывающейся стороной вверх.

10) Установите три шины без дисков на шину с
прикрепленным модулем подушки безопаснос-
ти. Установите сверху шину с диском и плотно
закрепите веревкой.

11) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от шин и убедитесь в
том, что участок безопасен для проведения ак-
тивации. Подсоедините зажим приспособле-
ния для активации к отрицательной (-) клемме
аккумуляторной батареи.

12) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
13) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР D ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA010)

SB-00021

(A)

(B)

AB-00050

SB-00025

(1) 5 м (16 футов) или более

SB-00065

(1)

SB-00018

AB-00591

AB-37

Утилизация модулей подушек безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

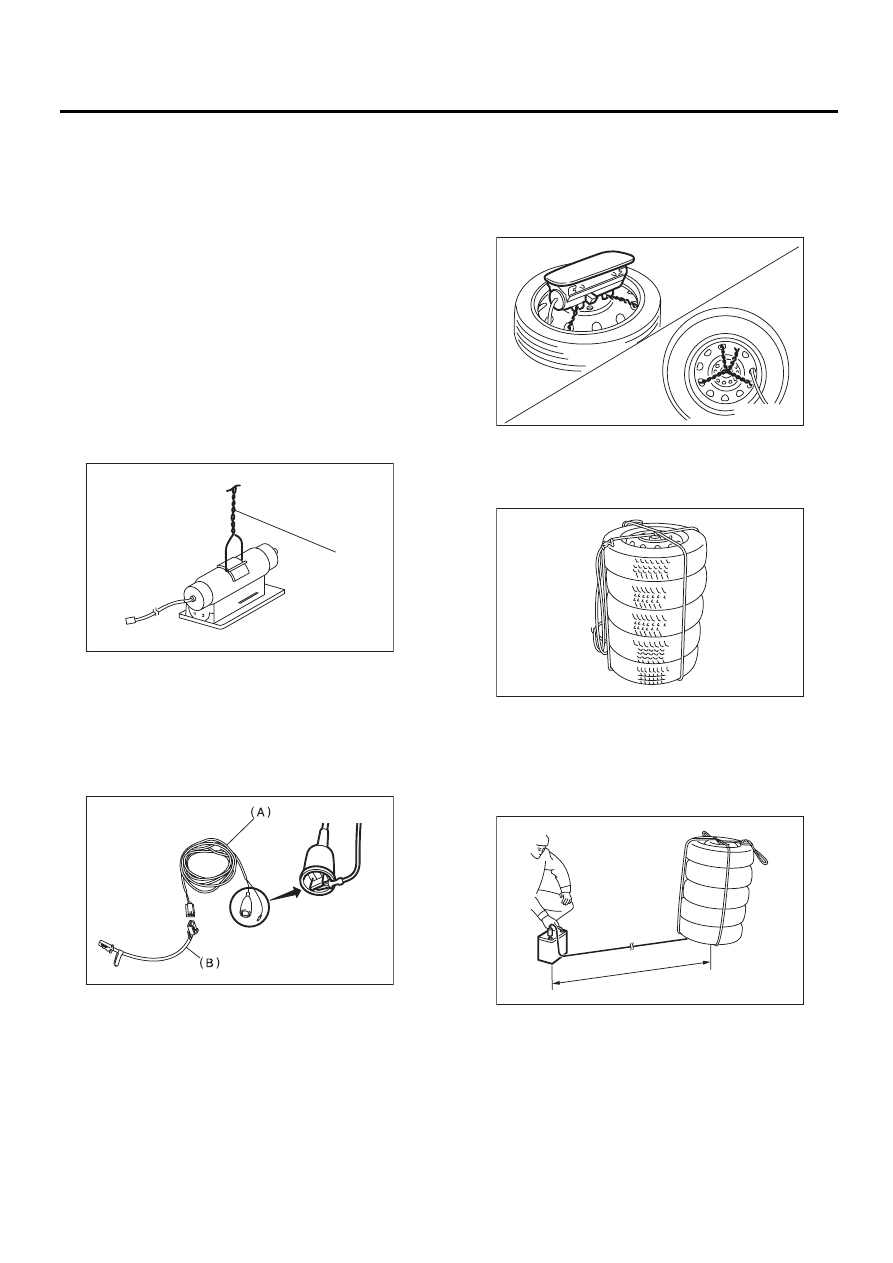

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите узел панели приборов. <См. EI-59,
СНЯТИЕ, Узел панели приборов.>
4) Снимите модуль подушки безопасности пе-
реднего пассажира. <См. AB-16, Модуль по-
душки безопасности переднего пассажира.>
5) Сплетите вместе три автомобильных жгута
проводов [каждый с площадью сечения 1,25 мм

(0,00194 кв. дюйма) или более], и обмотайте
ими кронштейн модуля подушки безопасности.
Затем скрутите их для придания большей про-
чности.

6) Закоротите клемму на зажим приспособле-
ния для активации (А).

7) Соедините приспособление для активации и
адаптер E приспособления для активации (B).

8) Подсоедините разъем адаптера Е приспо-
собления для активации к модулю подушки бе-
зопасности.
9) Установите модуль подушки безопасности
раскрывающейся стороной вверх на диск с ши-
ной размерности 14 дюймов или более.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР E ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA030)

AB-00723

(A)

SB-00016

(1) 5 м (16 футов) или более

AB-00052

SB-00025

SB-00065

(1)

AB-38

Утилизация модулей подушек безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

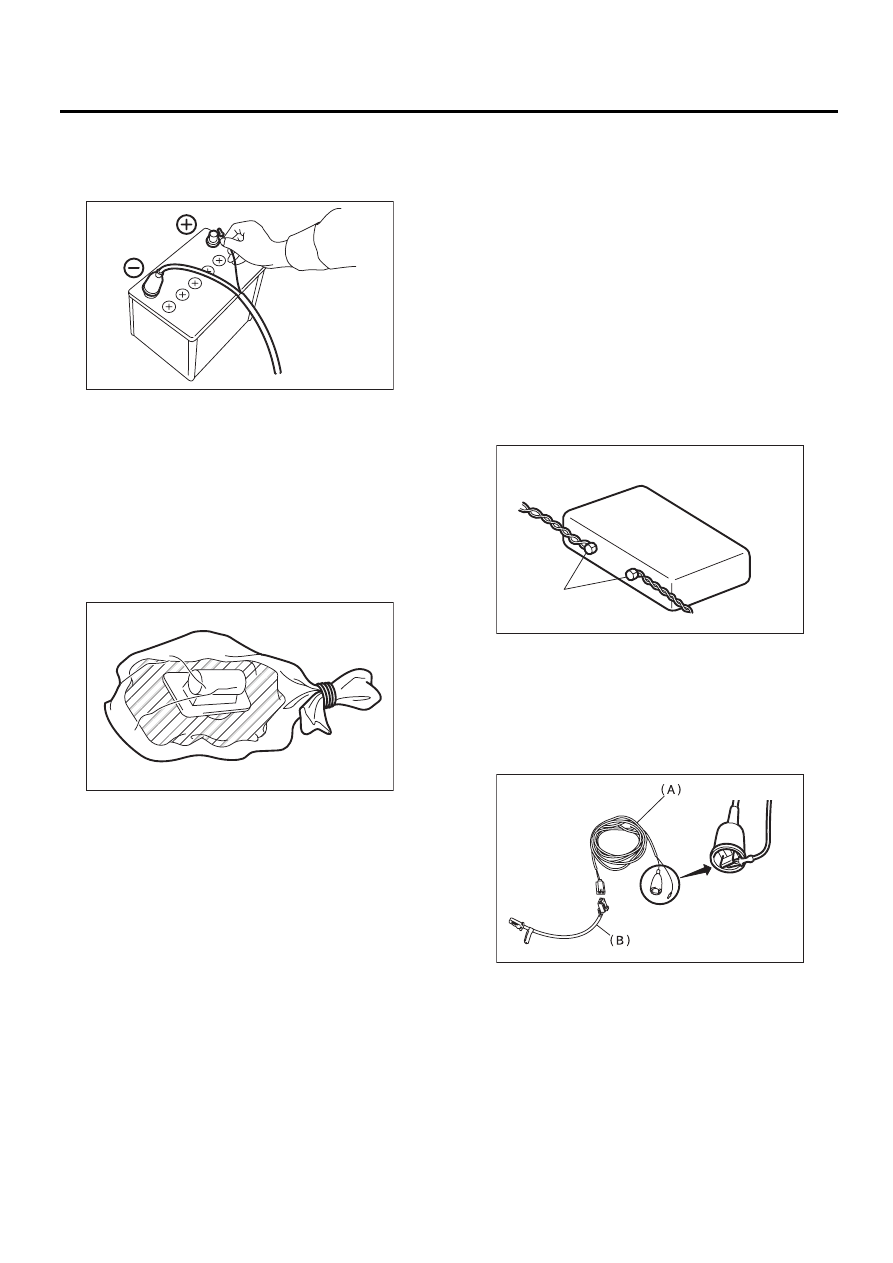

3. МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите передние сиденья. <См. SE-9, СНЯ-
ТИЕ, Переднее сиденье.>
4) Снимите модуль боковой подушки безопас-
ности. <См. AB-17, СНЯТИЕ, Модуль боковой
подушки безопасности.>
5) Затяните гайку на модуле подушки безопас-
ности и обмотайте его тремя сплетенными ав-
томобильными жгутами проводов [каждый с
площадью сечения 1,25 мм

(0,00194 кв. дюй-

ма) или более].

6) Закоротите клемму на зажим приспособле-
ния для активации (А).
ОСТОРОЖНО:
Закорачивание клеммы на приспособление
для активации должно осуществляться не-
посредственно перед срабатыванием моду-
ля подушки безопасности.

7) Соедините приспособление для активации и
адаптер А приспособления для активации (B).
8) Подсоедините разъем адаптера А приспо-
собления для активации к модулю подушки бе-
зопасности.

SB-00018

AB-00592

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР А ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299FC030)

AB-00724

(A)

SB-00016

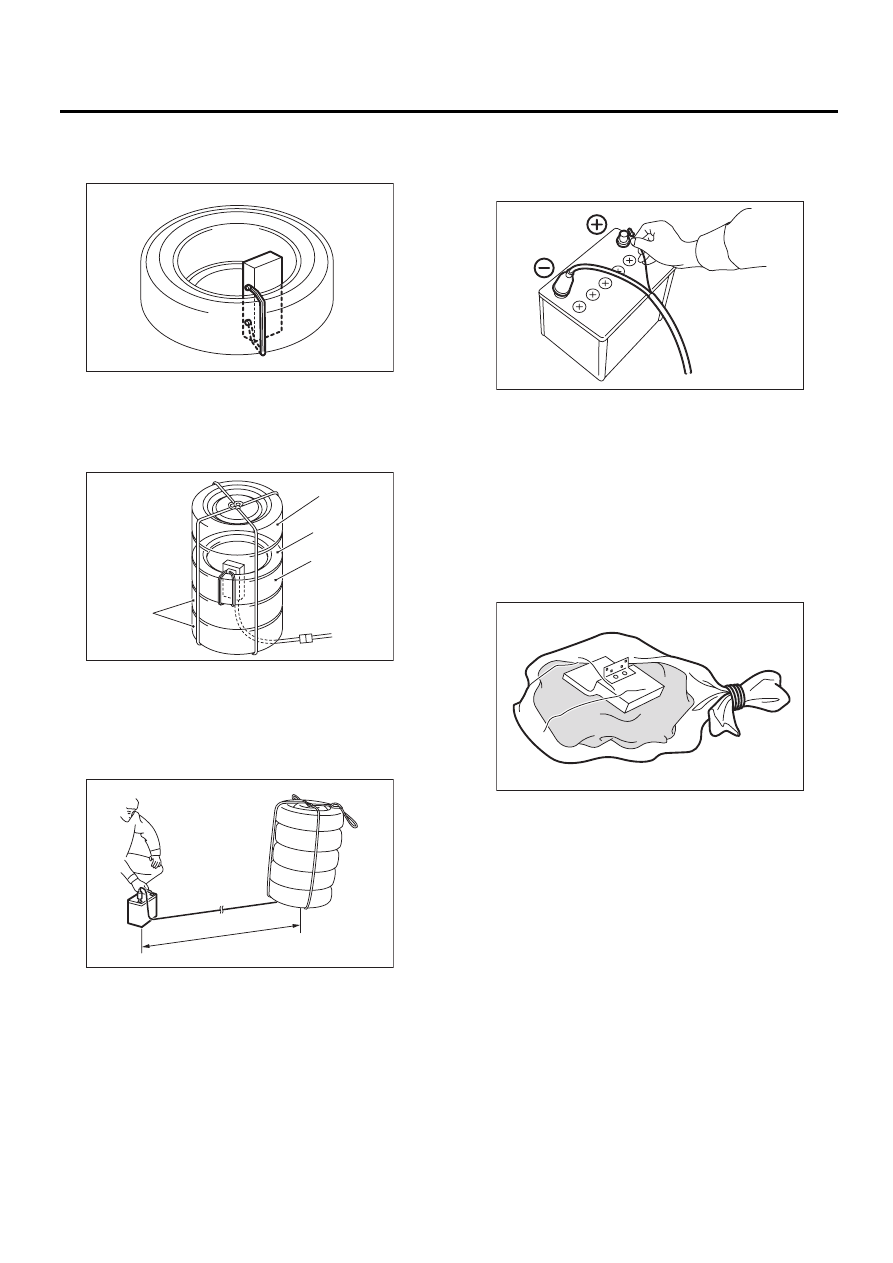

AB-39

Утилизация модулей подушек безопасности (активация после снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

9) Установите модуль подушки безопасности
на шину без диска размерностью 14 дюймов
или более.

10) Под шину (В) с прикрепленным модулем бо-
ковой подушки безопасности установите две
шины без дисков (А) Установите сверху шину
без диска (C), после чего - шину с диском (D) на
самый верх. Крепко закрепите их веревкой.

(1) 5 м (16 футов) или более

AB-00725

AB-00146

(A)

(B)

(C)

(D)

SB-00065

(1)

SB-00018

AB-00043
