AB-40
Утилизация модулей подушек безопасности (активация после снятия с автомобиля)
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
4. МОДУЛЬ ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ

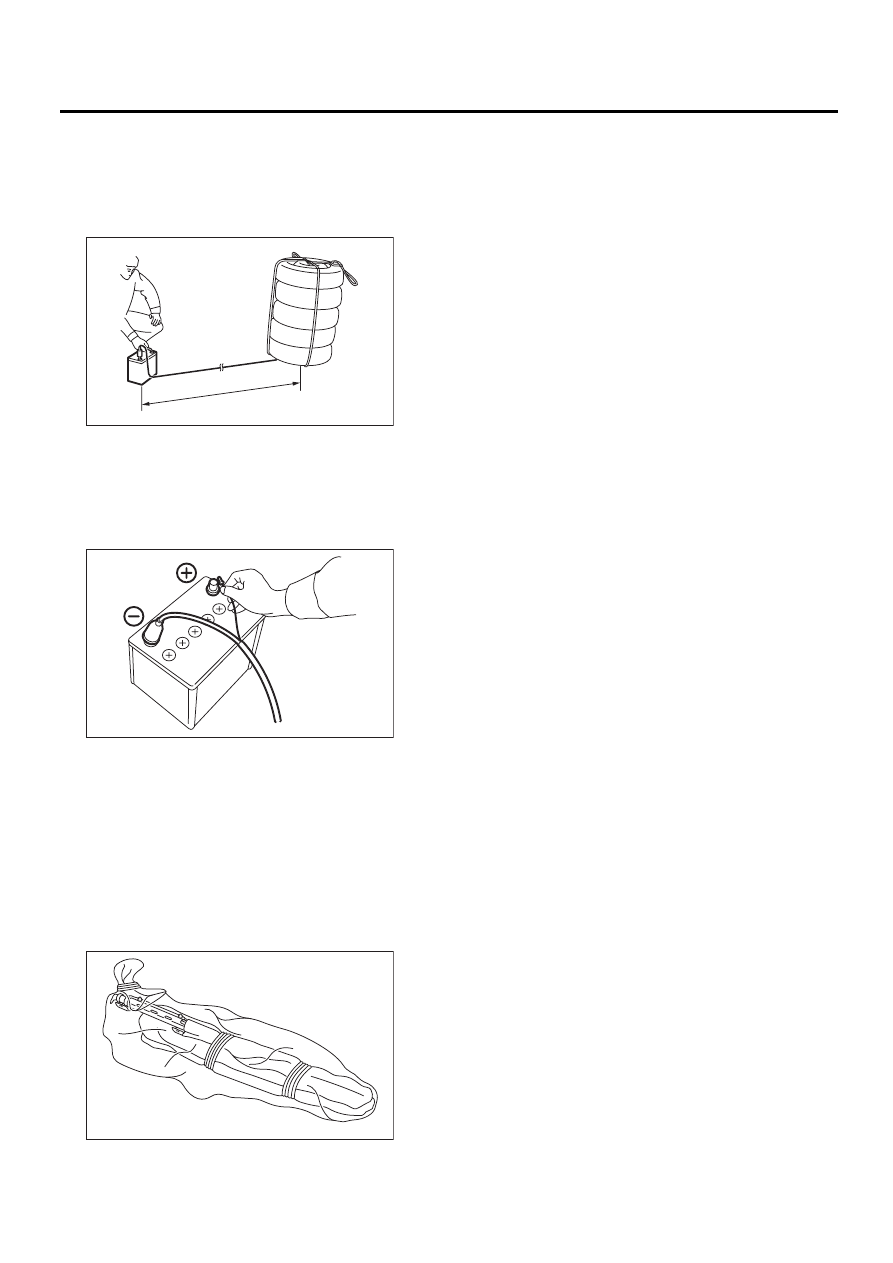

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите внутреннюю отделку крыши. <См.
EI-70, СНЯТИЕ, Внутренняя отделка крышки.>
4) Снимите модуль подушки-шторки безопас-
ности. <См. AB-20, СНЯТИЕ, Модуль подушки-
шторки безопасности.>

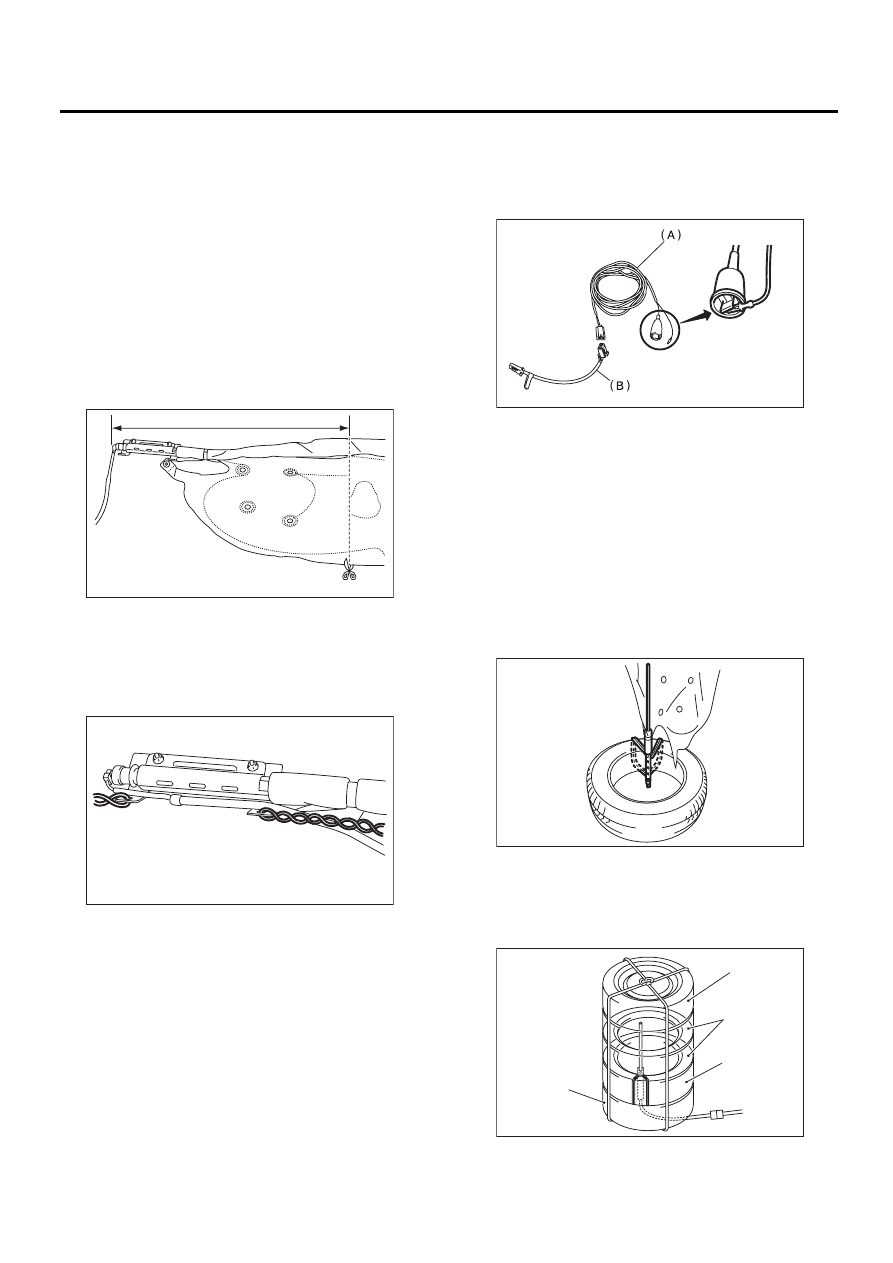

5) Разверните полотно подушки безопасности
и отрежьте подушку безопасности примерно в
750 мм (29,5 дюйма) от конца нагнетателя (A).
6) Сплетите вместе три автомобильных жгута
проводов [каждый с площадью сечения 1,25 мм
2
(0,00194 кв. дюйма) или более], и закрепите
ими модуль подушки безопасности, пропуская
через отверстия в кронштейне модуля подуш-
ки безопасности.
7) Закоротите клемму на зажим приспособле-
ния для активации (А).
ОСТОРОЖНО:
Закорачивание клеммы на приспособление
для активации должно осуществляться не-
посредственно перед срабатыванием моду-
ля подушки безопасности.
8) Соедините приспособление для активации и
адаптер А приспособления для активации (B).
9) Подсоедините разъем адаптера А приспо-
собления для активации к модулю подушки бе-
зопасности.
10) Установите модуль подушки безопасности
на шину без диска размерностью 14 дюймов
или более.
11) Под шину (В) с прикрепленным модулем по-
душки-шторки безопасности установите шину
без дисков (А) Установите сверху две шины
без дисков (C), после чего - шину с диском (D)
на самый верх. Крепко закрепите их веревкой.
AB-00656
A
AB-00657
(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:
(Инструмент № 98299PA030)
(B) АДАПТЕР А ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:
(Инструмент № 98299FC030)
SB-00016
AB-00658
AB-00659
(A)
(B)
(C)
(D)
