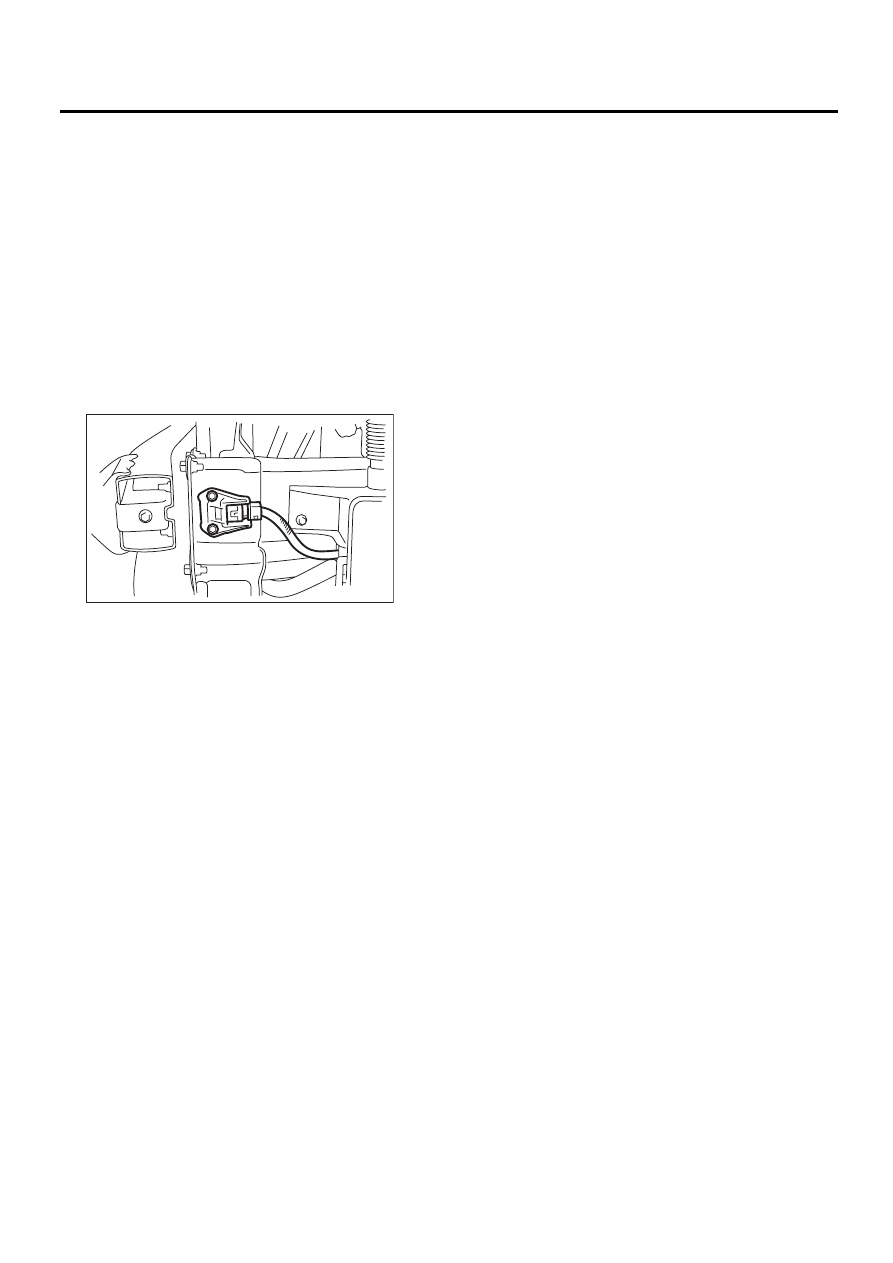

AB-28

Дополнительный датчик лобового удара

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

13.Дополнительный датчик

лобового удара

A: СНЯТИЕ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите облицовку переднего бампера.
<См. EI-31, ОБЛИЦОВКА ПЕРЕДНЕГО БАМПЕ-
РА, СНЯТИЕ, Передний
бампер.>
4) Отверните болт и отсоедините дополнитель-
ный датчик лобового удара.

5) Отсоедините разъем от дополнительного
датчика лобового удара.

B: УСТАНОВКА

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
• При повторной установке этих узлов обя-
зательно используйте новые болты и гайки.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

13 Нм (1,32 кгс-м, 9,6 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Дополнительный датчик лобового удара или
разъем на предмет повреждений.
• Сработавшую подушку безопасности води-
теля или переднего пассажира.

AB-00636

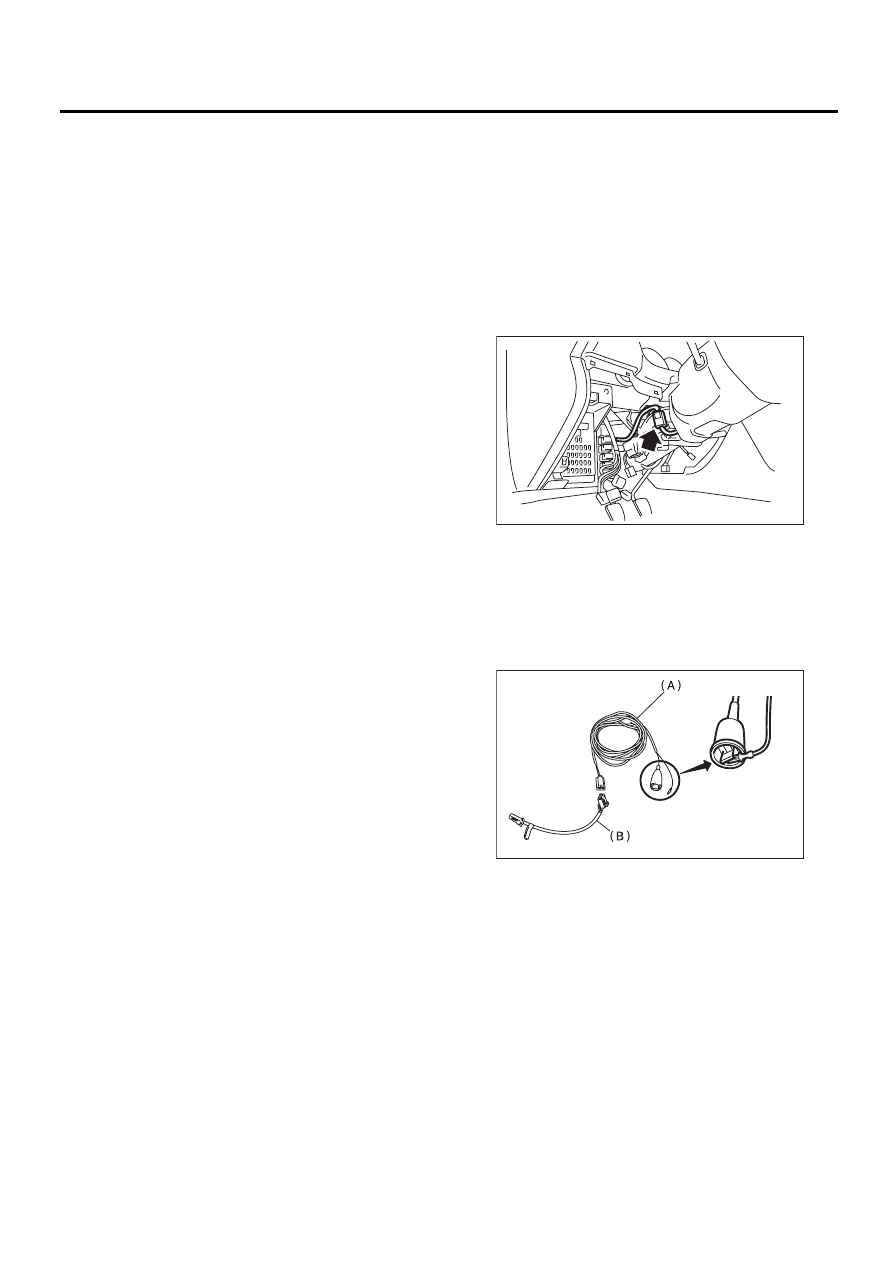

AB-29

Утилизация модуля подушки безопасности (активация без снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

14.Утилизация модуля

подушки безопасности
(активация без снятия
с автомобиля)

A: ПРОЦЕДУРА

ВНИМАНИЕ:
• Перед утилизацией модулей подушек бе-
зопасности необходимо осуществить их ак-
тивацию. Случайное срабатывание может
повлечь за собой серьезные травмы.
• Как правило, модуль подушки безопас-
ности активируют без снятия с автомобиля.
Без необходимости не снимайте модули по-
душек безопасности.
• Активация модулей подушек безопаснос-
ти должна проводиться в безопасном месте
на ровной поверхности. Не проводите акти-
вацию модулей подушек безопасности на
открытом воздухе при дождливой или вет-
реной погоде.
• При проведении активации наденьте за-
щитные перчатки и очки, а также вставьте в
уши противошумные вкладыши. После ра-
боты тщательно вымойте руки.

ОСТОРОЖНО:
• Срабатывание преднатяжителя сопро-
вождается громким шумом от взрыва. Пре-
дупредите людей, находящихся вблизи зо-
ны активации, а также не позволяйте нико-
му подходить к месту активации ближе, чем
на 5 м (16 футов).
• Срабатывание модуля подушки безопас-
ности может сопровождаться выделением
дыма. Вследствие этого, активация предна-
тяжителя должна проводиться в хорошо
проветриваемом месте, в котором отсутс-
твуют индикаторы задымленности.
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
• Поместите сработавший модуль подушки
безопасности в герметичный виниловый па-
кет для дальнейшей утилизации.
• Если по каким-то причинам модуль по-
душки безопасности не сработает, свяжи-
тесь с дистрибьюторской службой SUBARU.

1. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите верхнюю часть нижней крышки па-
нели приборов. <См. EI-53, СНЯТИЕ, Нижняя
крышка панели приборов.>
4) Отсоедините разъем подушки безопасности.

5) Закоротите клемму на зажим приспособле-
ния для активации (А).

ОСТОРОЖНО:
Закорачивание клеммы на приспособление
для активации должно осуществляться не-
посредственно перед срабатыванием моду-
ля подушки безопасности.

6) Соедините приспособление для активации и
адаптер E приспособления для активации (B).

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР E ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA030)

AB-01644

SB-00016

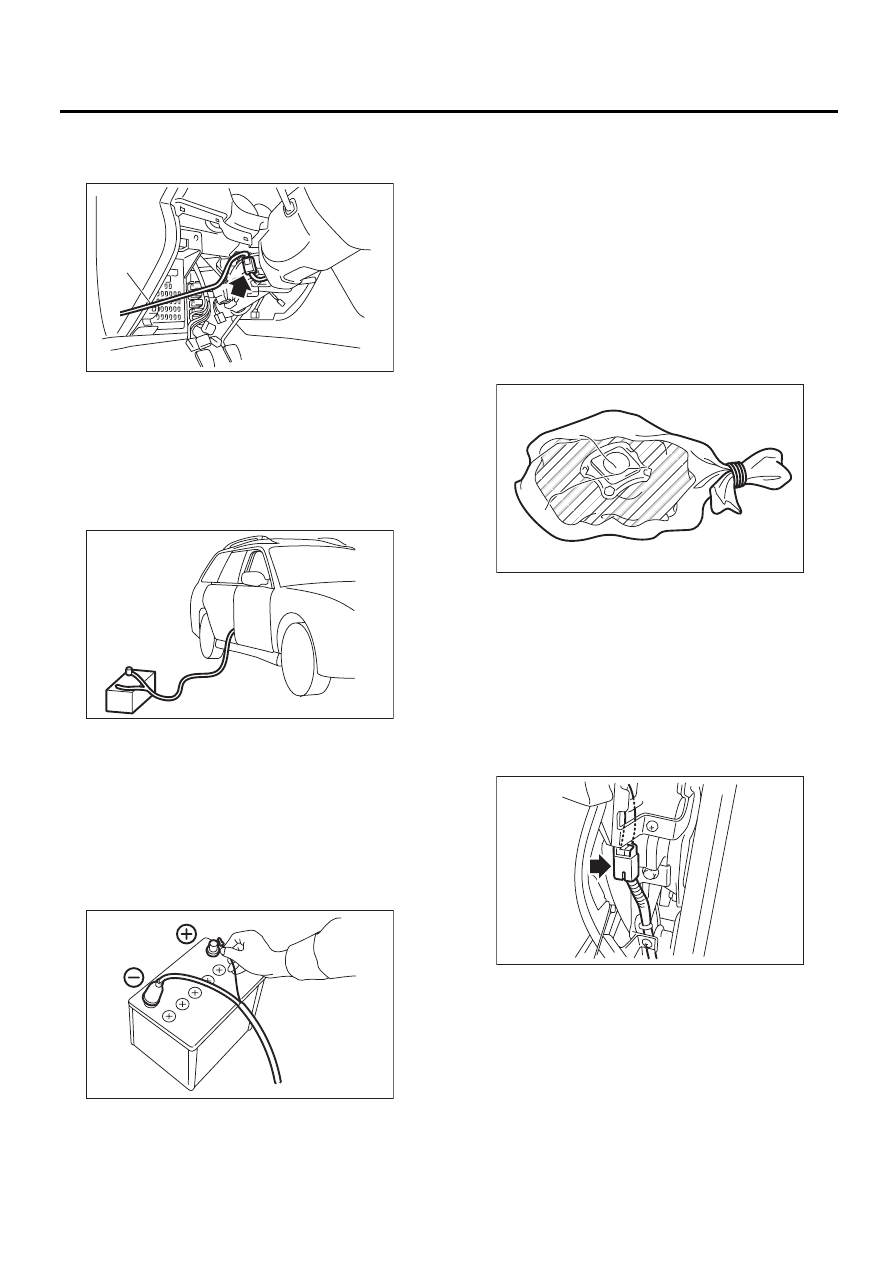

AB-30

Утилизация модуля подушки безопасности (активация без снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

7) Подсоедините адаптер E приспособления
для активации (1) к разъему модуля подушки
безопасности (AB7).

8) Убедитесь в том, что внутри автомобиля ни-
кого нет.
9) Полностью размотайте провода приспособ-
ления для активации и закройте все окна, люк
в крыше и дверцу багажного отсека.

10) Переместите аккумуляторную батарею на
расстояние 5 м (16 футов) от автомобиля и убе-
дитесь в том, что участок безопасен для прове-
дения активации. Подсоедините зажим при-
способления для активации к отрицательной (-
) клемме аккумуляторной батареи.
11) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
12) Снимите модуль подушки безопасности.
<См. AB-15, Модуль подушки безопасности во-
дителя.>
13) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите боковую крышку панели приборов
со стороны переднего пассажира и отсоедини-
те разъем модуля подушки безопасности.

4) Закоротите клемму на зажим приспособле-
ния для активации (А).

(1) АДАПТЕР E ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA030)

AB-01645

(1)

SB-00017

SB-00018

AB-00591

AB-00763

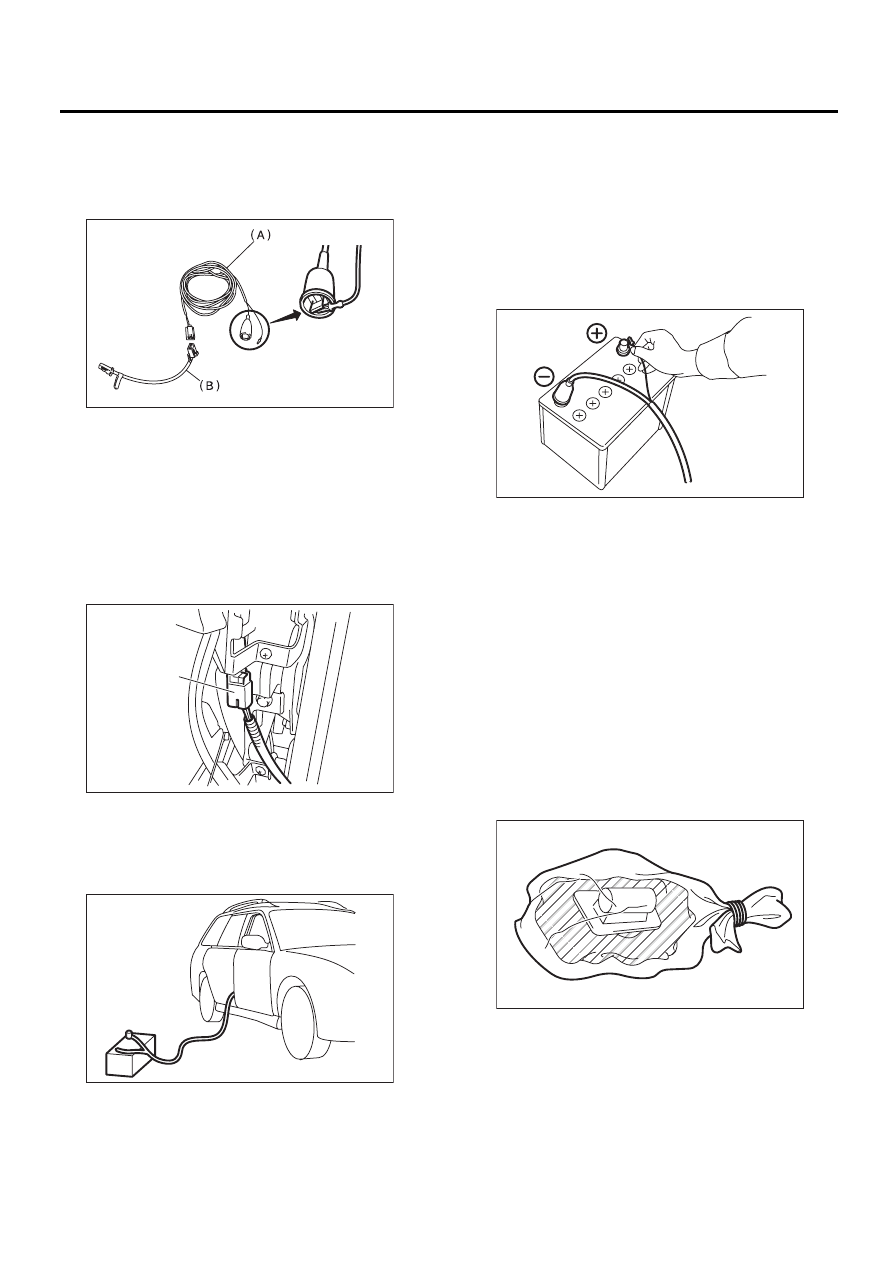

AB-31

Утилизация модуля подушки безопасности (активация без снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

ОСТОРОЖНО:
Закорачивание клеммы на приспособление
для активации должно осуществляться не-
посредственно перед срабатыванием моду-
ля подушки безопасности.

5) Соедините приспособление для активации (А)
и адаптер E приспособления для активации (B).
6) Подсоедините адаптер E приспособления
для активации к разъему модуля подушки бе-
зопасности (AB10).

7) Убедитесь в том, что внутри автомобиля ни-
кого нет.
8) Полностью размотайте провода приспособ-
ления для активации и закройте все окна, люк
в крыше и дверцу багажного отсека.

9) Переместите аккумуляторную батарею на
расстояние 5 м (16 футов) от автомобиля и убе-
дитесь в том, что участок безопасен для прове-
дения активации. Подсоедините зажим приспо-
собления для активации к отрицательной (-)
клемме аккумуляторной батареи.
10) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
11) Снимите верхнюю часть панели приборов.
<См. EI-59, СНЯТИЕ, Узел панели приборов.>
12) Снимите модуль подушки безопасности пе-
реднего пассажира с верхней панели прибо-
ров.
13) Поместите модуль подушки безопасности,
снятый с верхней панели приборов, в герметич-
ный виниловый пакет для дальнейшей утили-
зации.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР E ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA030)

SB-00016

AB-00764

(AB10)

SB-00017

SB-00018

AB-00592
