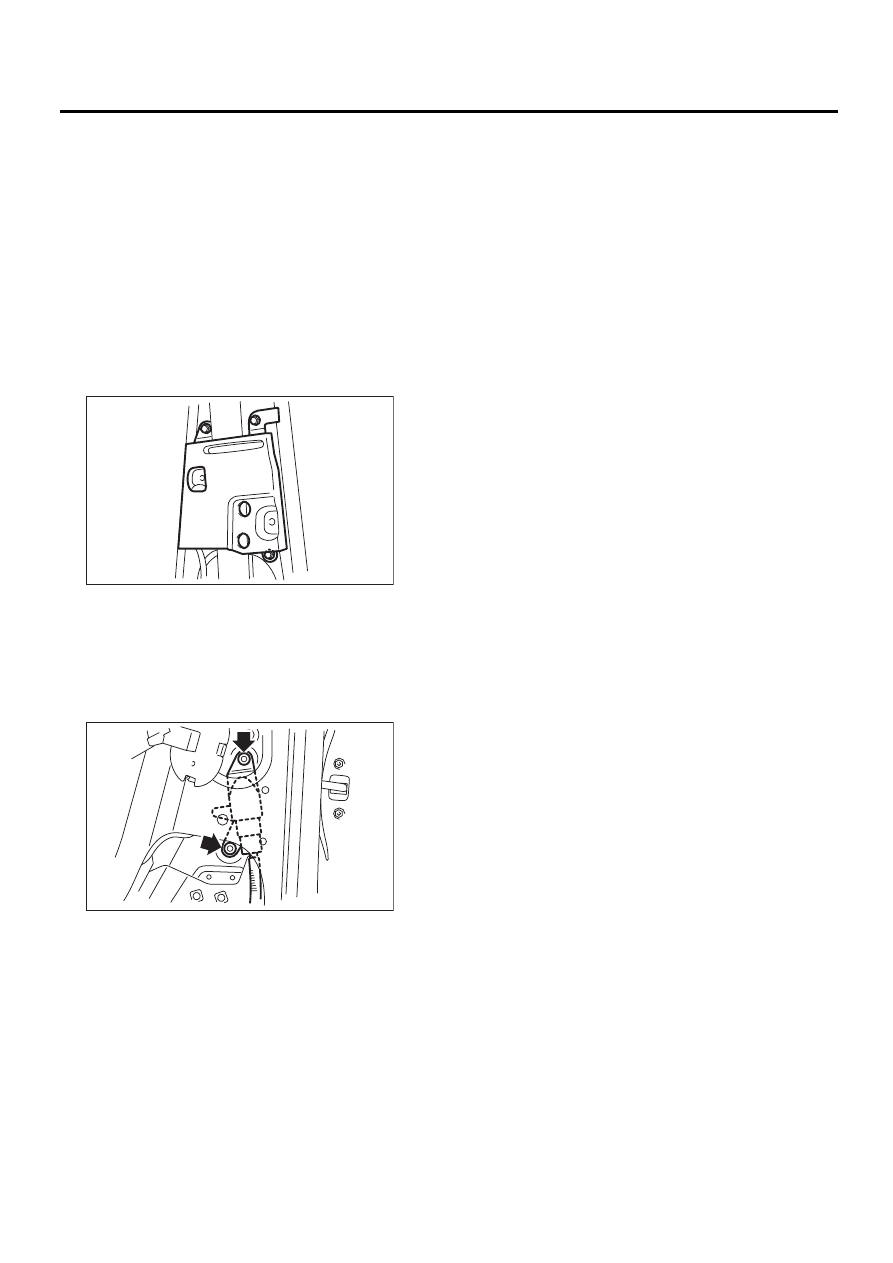

AB-24

Датчик боковой подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

9. Датчик боковой подушки

безопасности

A: СНЯТИЕ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите нижнюю внутреннюю отделку
средней стойки. <См. EI-63, СНЯТИЕ, Нижняя
часть внутренней отделки.>
4) Снимите нижний внутренний щиток цент-
ральной стойки.

5) Снимите натяжитель ремня безопасности
переднего сиденья. <См. SB-14, УЗЕЛ РЕМЕНЯ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ,
СНЯТИЕ, Ремни безопасности передних сиде-
ний.>
6) Отверните гайки и снимите датчик боковой
подушки безопасности.

ОСТОРОЖНО:
Не отсоединяйте датчик боковой подушки
безопасности от кронштейна. Это может вы-
звать сбой при срабатывании системы по-
душек безопасности. После снятия датчи-
ков с кронштейна обязательно замените
снятые детали новыми.
7) Отсоедините разъем подушки безопасности.

B: УСТАНОВКА

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
• При повторной установке этих узлов обя-
зательно используйте новые болты и гайки.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Датчик боковой подушки безопасности или
разъем на предмет повреждений.
• Сработавшую боковую подушку безопаснос-
ти.

SB-00144

AB-01752

AB-25

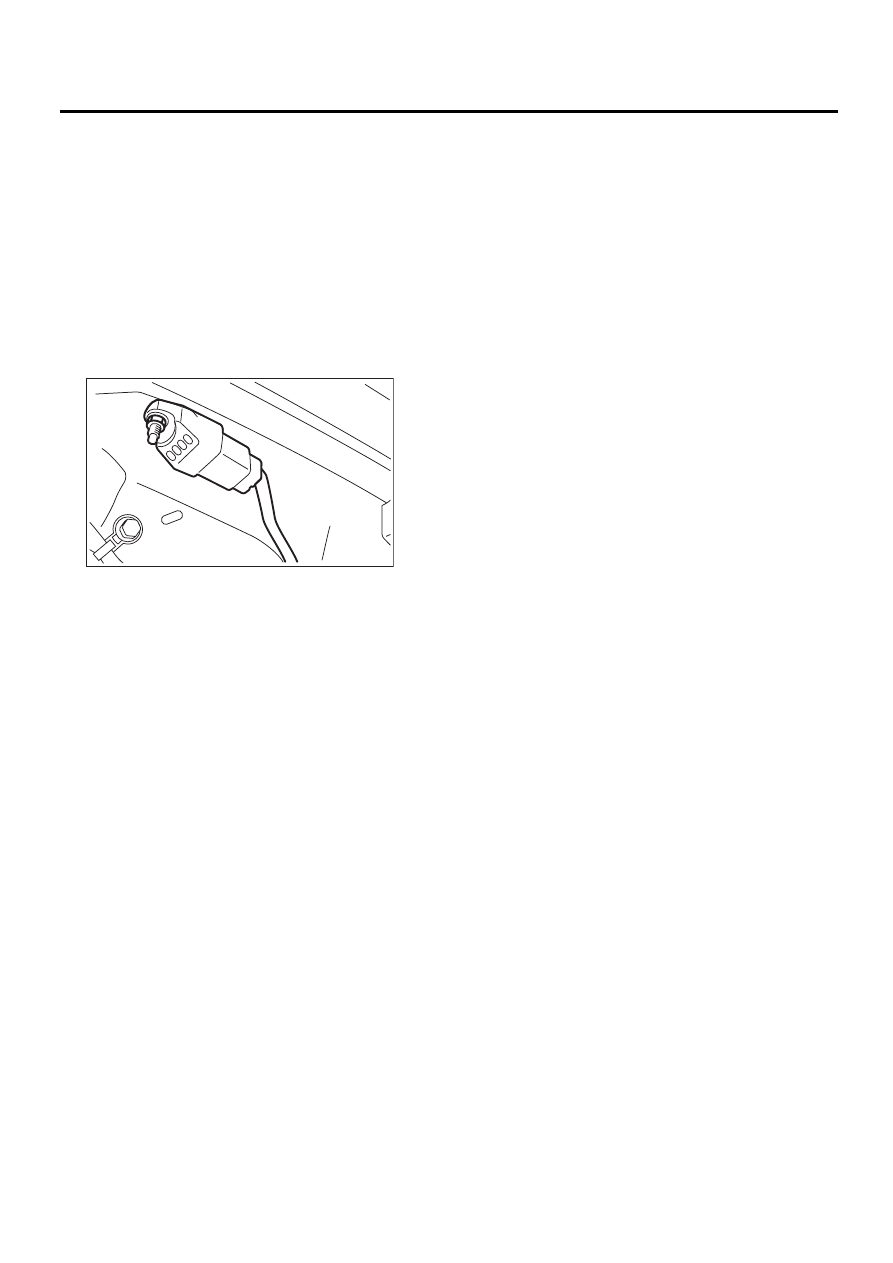

Датчик подушки-шторки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

10.Датчик подушки-шторки

безопасности

A: СНЯТИЕ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите заднее сиденье. <См. SE-16, СНЯ-
ТИЕ, Заднее сиденье.>
4) Отверните гайки и снимите датчик подушки-
шторки безопасности.

5) Отсоедините разъем подушки безопасности.

B: УСТАНОВКА

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
• При повторной установке этих узлов обя-
зательно используйте новые болты и гайки.
• При установке датчика надежно вставьте
стопорный штифт датчика в отверстие кузо-
ва.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Датчик подушки-шторки безопасности или
разъем на предмет повреждений.
• Сработавшую подушку-шторку безопасности.

AB-01754

AB-26

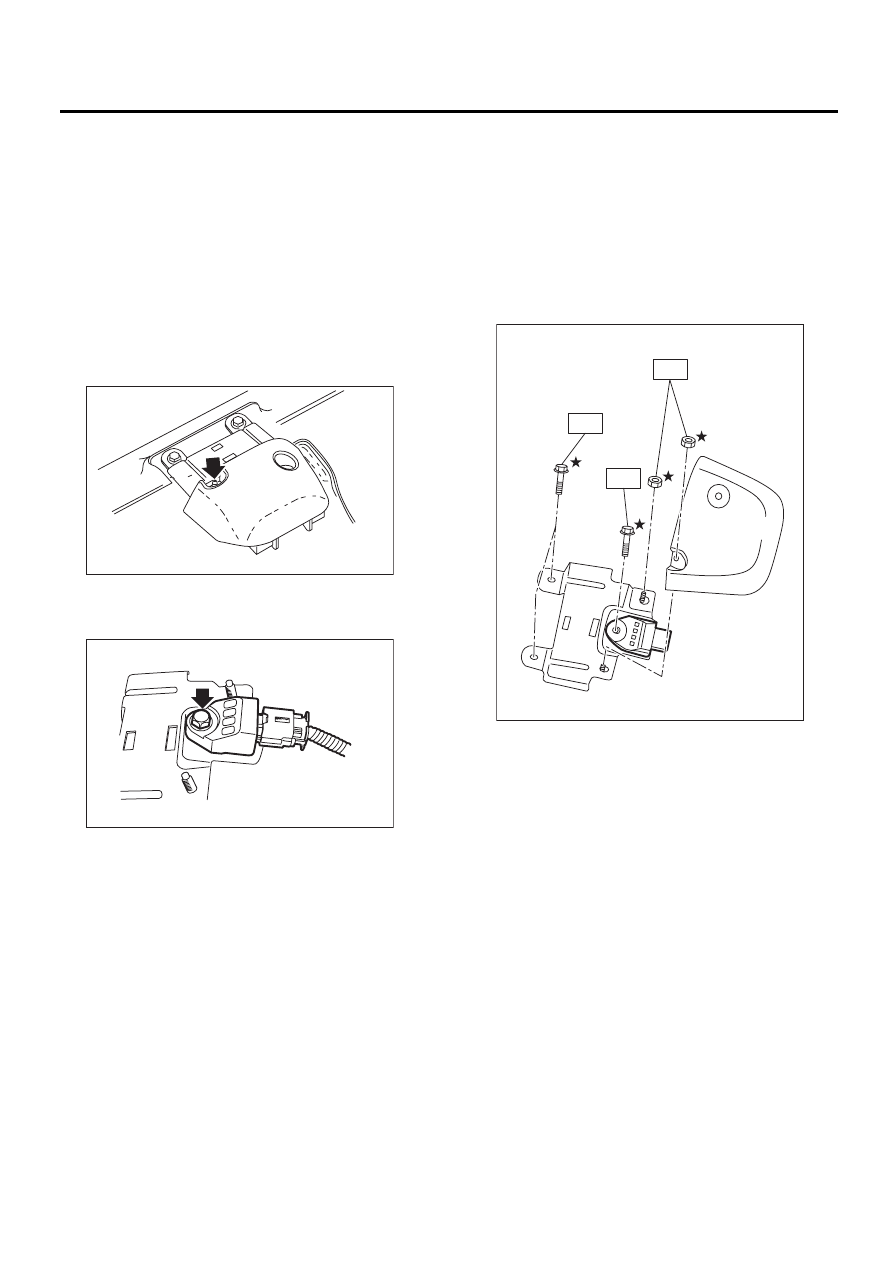

Вспомогательный датчик определения уровня безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

11.Вспомогательный датчик

определения уровня
безопасности

A: СНЯТИЕ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите подушку заднего сиденья. <См. SE-
16, СНЯТИЕ, Заднее сиденье.>
4) Отверните гайку и снимите крышку.

5) Отверните два болта и снимите вспомога-
тельный датчик определения уровня безопас-
ности.

6) Отсоедините разъем подушки безопасности.

B: УСТАНОВКА

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
• При повторной установке этих узлов обя-
зательно используйте новые болты и гайки.
• После установки крышки убедитесь, что
жгут проводов не пережимается крышкой.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Монтажный кронштейн или разъем вспомо-
гательного датчика определения уровня безо-
пасности на наличие повреждений.
• Сработавшую боковую подушку безопаснос-
ти или подушку-шторку безопасности
• Крышку вспомогательного датчика опреде-
ления уровня безопасности на наличие пов-
реждений.

AB-01755

AB-01756

AB-01918

T

T

T

AB-27

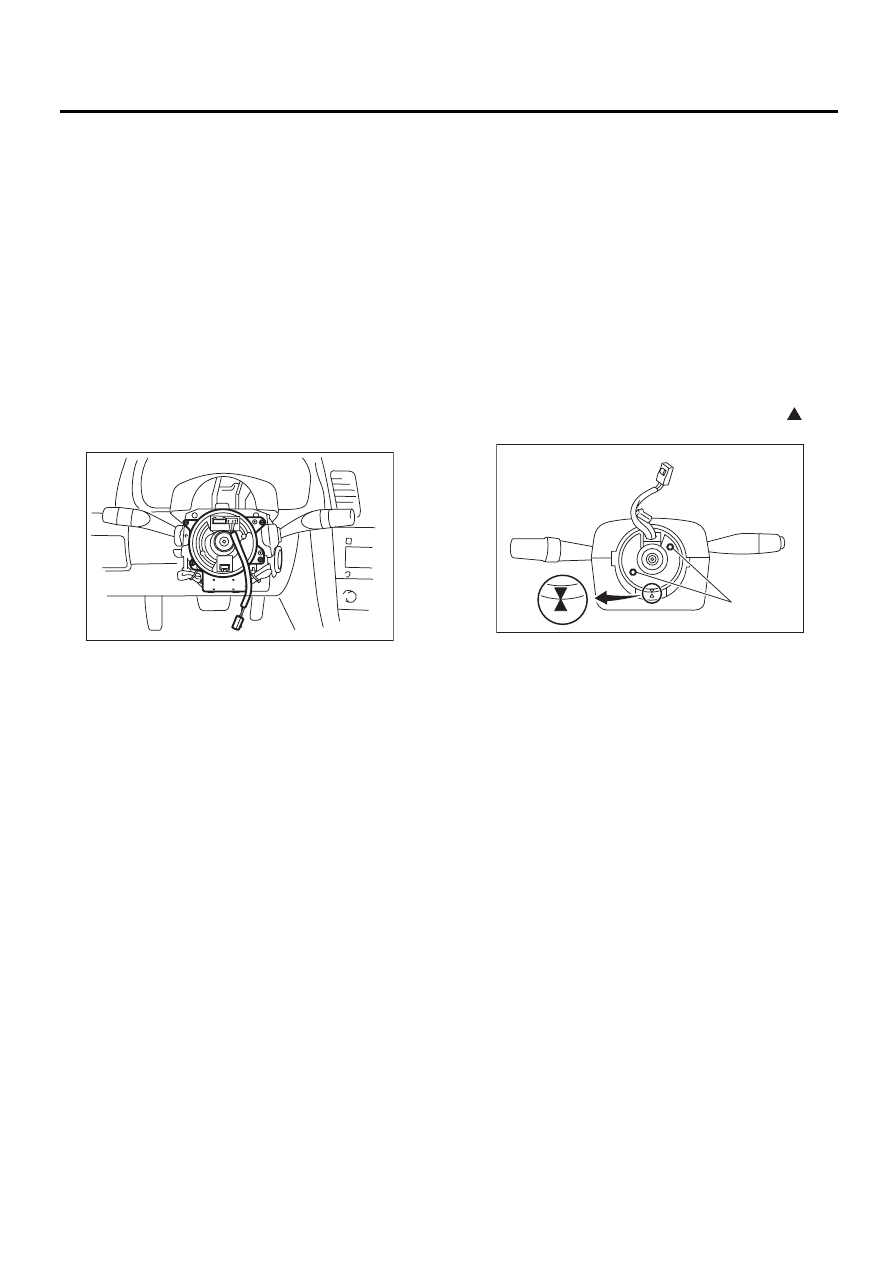

Поворотный разъем рулевой колонки

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

12.Поворотный разъем

рулевой колонки

A: СНЯТИЕ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите модуль подушки безопасности во-
дителя. <См. AB-15, СНЯТИЕ, Модуль подушки
безопасности водителя.>
4) Снимите рулевое колесо. <См. PS-19, СНЯ-
ТИЕ, Рулевое колесо.>
5) Снимите кожух рулевой колонки.
6) Выверните винты и снимите поворотный
разъем рулевой колонки.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Перед установкой рулевого колеса обяза-
тельно проведите регулировку, совместив на-
правление поворотного разъема и рулевой ко-
лонки. <См. AB-27, РЕГУЛИРОВКА, Поворот-
ный разъем рулевой колонки.>

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Комбинированный переключатель и пово-
ротный разъем рулевой колонки на наличие
трещин или деформаций.

D: РЕГУЛИРОВКА

1) Убедитесь в том, что передние колеса уста-
новлены в направлении прямолинейного дви-
жения.
2) Поверните штифты (A) поворотного разъема
рулевой колонки до упора против часовой
стрелки.
3) Поверните штифты (A) поворотного разъема
примерно на 3,25 оборота, пока метки “

” не

совместятся.

AB-01643

AB-00594

(A)
