AB-16

Модуль подушки безопасности переднего пассажира

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

5. Модуль подушки

безопасности переднего
пассажира

A: СНЯТИЕ

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-4, ОСТОРОЖНО, Общие сведения.>
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите панель приборов. <См. EI-59, УЗЕЛ
ОБЛИЦОВКИ ПАНЕЛИ ПРИБОРОВ, СНЯТИЕ,
Узел панели приборов.>

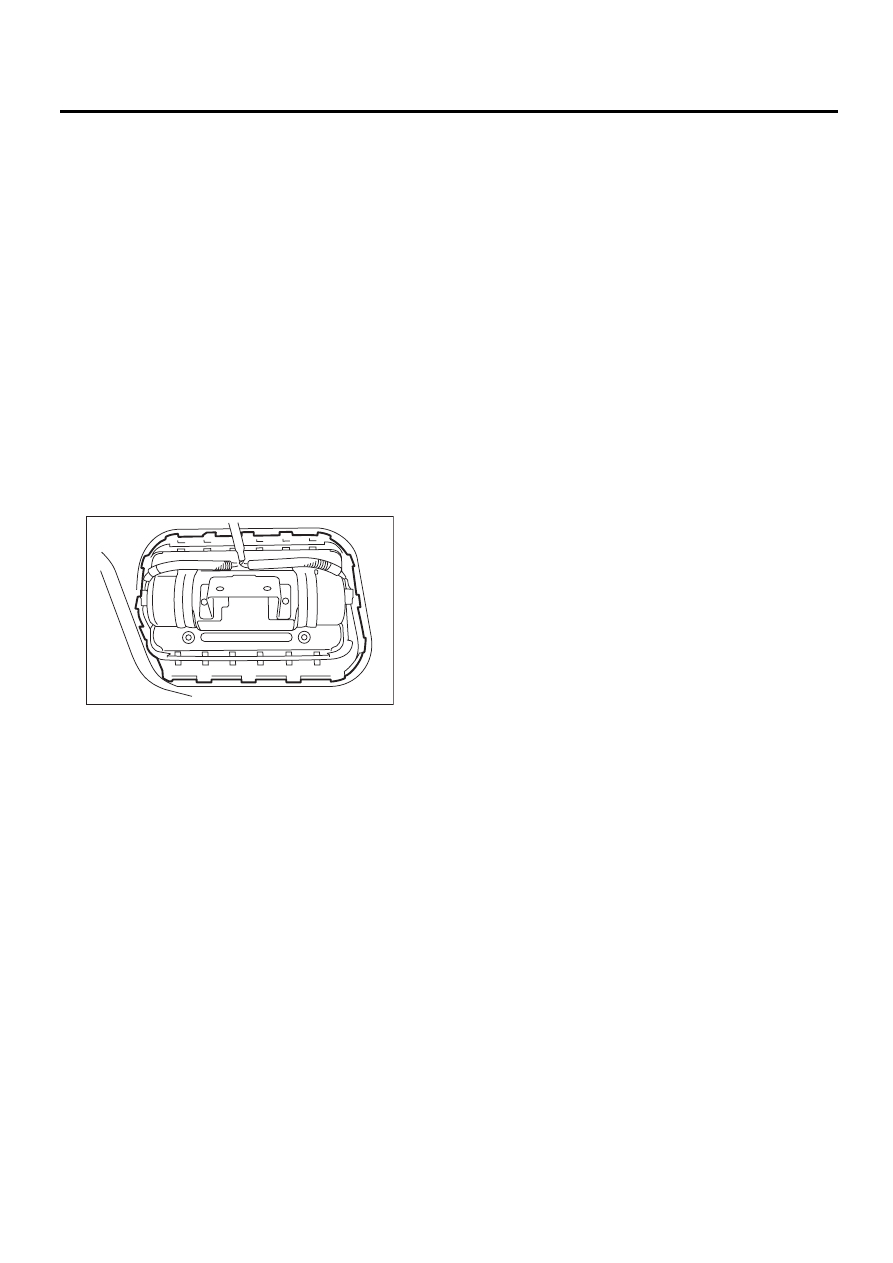

4) Снимите защелку и снимите модуль подушки
безопасности переднего пассажира.

5) Правила обращения со снятым модулем по-
душки безопасности приведены в разделе
“ОСТОРОЖНО”. <См. AB-4, ОСТОРОЖНО,
Общие сведения.>

B: УСТАНОВКА

ОСТОРОЖНО:
• Перед проведением любых работ с моду-
лем подушки безопасности изучите пункт
“ОСТОРОЖНО” раздела “Общие сведения”.
<См. AB-4, ОСТОРОЖНО, Общие сведения.>
• Не допускайте, чтобы жгуты проводов и
разъемы спутались с другими деталями или
мешали им.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,4 Нм (0,75 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-4, ОСТОРОЖНО, Общие сведения.>
Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Модуль подушки безопасности, жгут прово-
дов, разъем и монтажный кронштейн повреж-
дены. <См. AB-13, МОДУЛЬ ПОДУШКИ БЕЗО-
ПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА, ПРО-
ВЕРКА, Места осмотра после столкновения.>

EI-00615

AB-17

Модуль боковой подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

6. Модуль боковой подушки

безопасности

A: СНЯТИЕ

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-4, ОСТОРОЖНО, Общие сведения.>

ПРИМЕЧАНИЕ:
Порядок снятия модуля боковой подушки бе-
зопасности переднего пассажира аналогичен
порядку снятия модуля боковой подушки безо-
пасности водителя.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите передние сиденья. <См. SE-9, СНЯ-
ТИЕ, Переднее сиденье.>

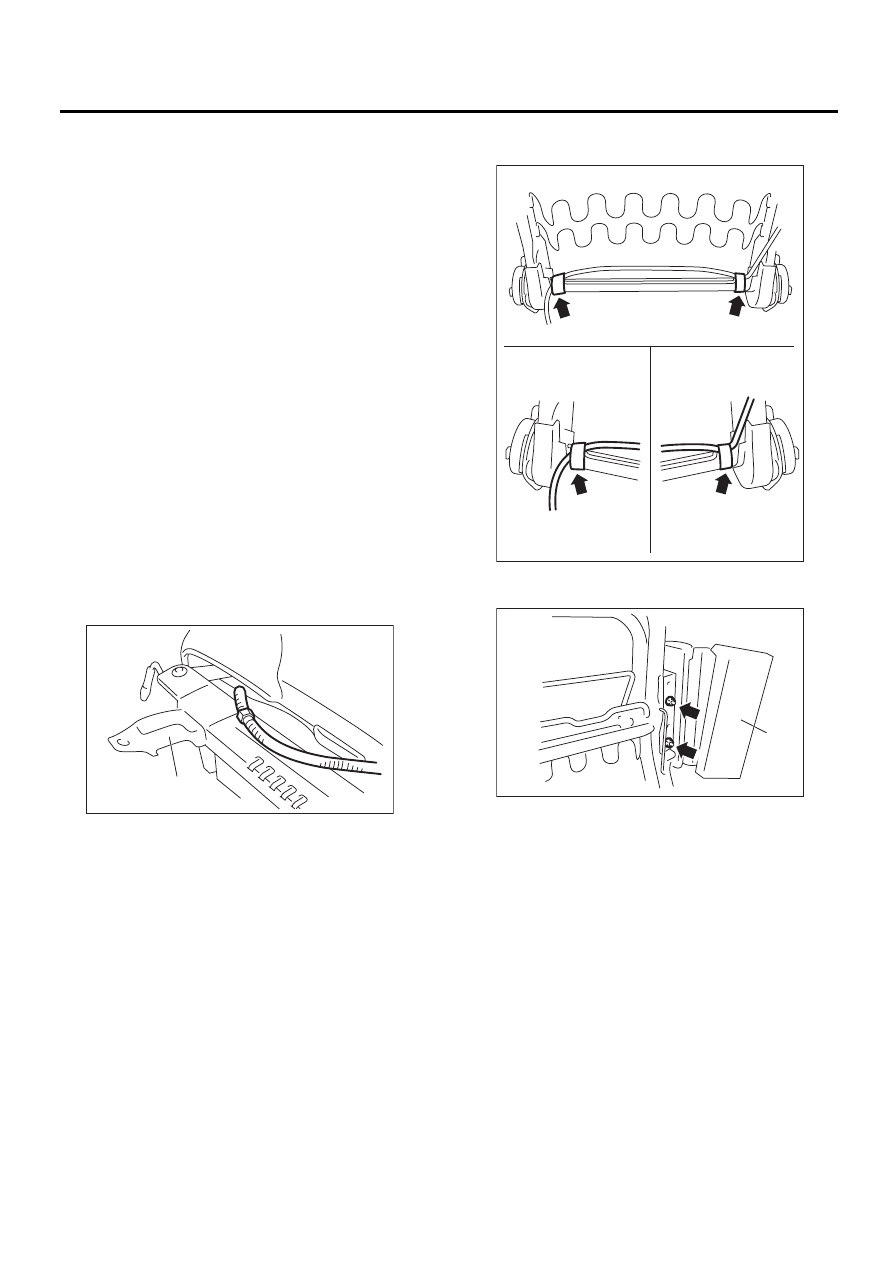

4) Снимите скобу с обратной стороны узла по-
душки сиденья и внутренней направляющей
сиденья (А), после чего снимите жгут проводов
боковой подушки безопасности. (Модель с руч-
ной регулировкой сидений)

5) Снимите жгут проводов боковой подушки
безопасности с обратной стороны узла подуш-
ки сиденья. (Модель с электроприводом сиде-
ний)
6) Снимите чехол спинки сиденья. <См. SE-9,
РАЗБОРКА, Переднее сиденье.>

7) Снимите жгут проводов боковой подушки
безопасности с узла каркаса спинки сиденья.

8) Снимите модуль боковой подушки безопас-
ности (А) с узла каркаса спинки сиденья.

AB-00472

(A)

AB-00945

AB-00451

(A)

AB-18

Модуль боковой подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

B: УСТАНОВКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-4, ОСТОРОЖНО, Общие сведения.>
1) Убедитесь в отсутствии на модуле боковой
подушки безопасности посторонних предметов.

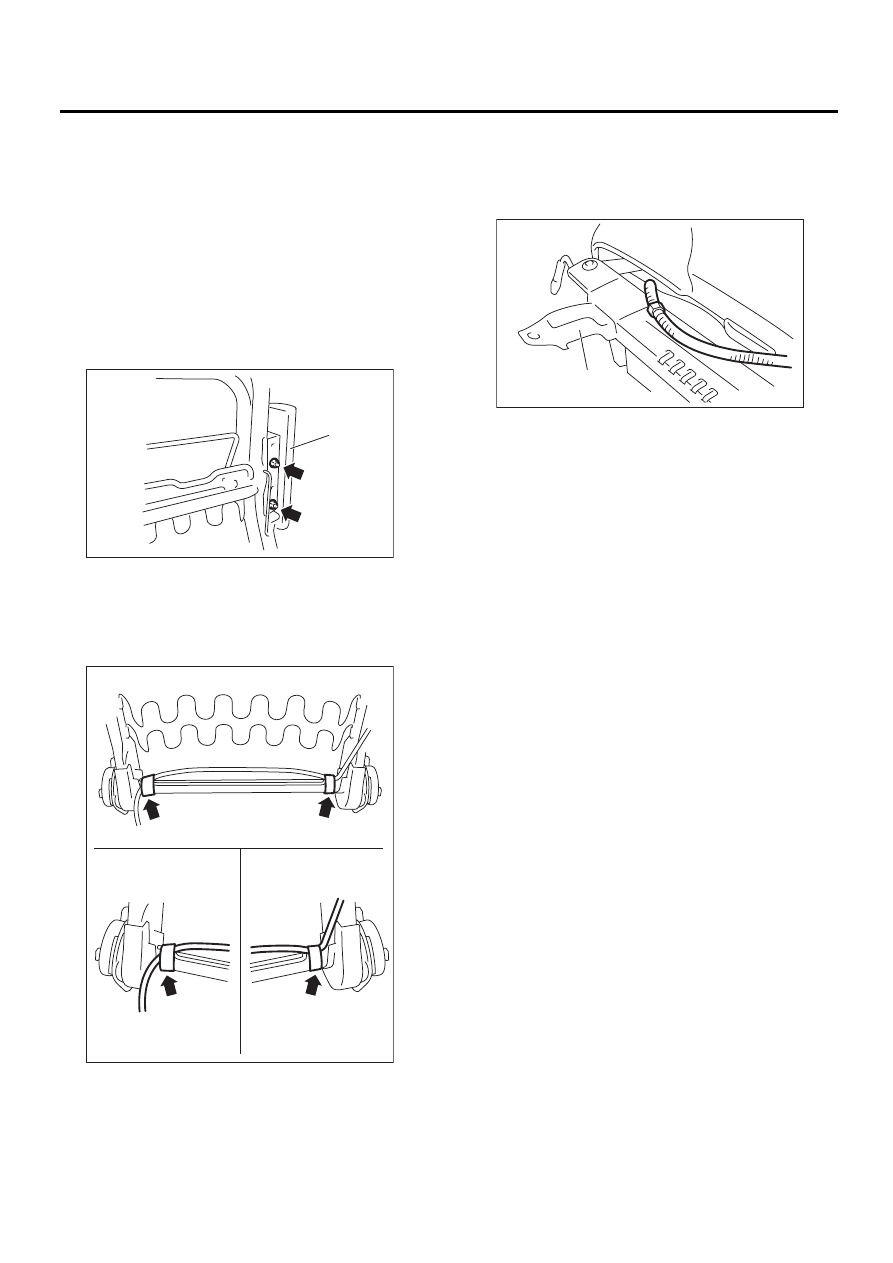

2) Установите модуль боковой подушки безо-
пасности (A) на узле каркаса спинки сиденья.

Момент затяжки:

6,0 Нм (0,61 кгс-м, 4,4 фунт-сила-фут)

3) Снимите жгут проводов боковой подушки
безопасности с узла каркаса спинки сиденья.

ПРИМЕЧАНИЕ:
Надежно закрепите жгут проводов на прежнем
месте.

4) Наденьте чехол спинки сиденья. <См. SE-15,
СБОРКА, Переднее сиденье.>

5) Установите жгут проводов боковой подушки
безопасности на внутренней направляющей
сиденья (А), закрепите разъем на кронштейне
с обратной стороны узла подушки сиденья.
(Модель с ручной регулировкой сидений)

6) Протяните жгут проводов боковой подушки
безопасности вокруг обратной стороны узла
подушки сиденья. (Модель с электроприводом
сидений)
7) Откиньте спинку сиденья или передвиньте
его вперед/назад, чтобы убедиться, что узел
спинки сиденья, узел чехла подушки сиденья и
жгут проводов боковой подушки безопасности
не касаются друг друга.

AB-00452

(A)

AB-00945

AB-00472

(A)

AB-19

Модуль боковой подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

C: ПРОВЕРКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-4, ОСТОРОЖНО, Общие сведения.>
Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми. <См.
AB-13, МОДУЛЬ БОКОВОЙ ПОДУШКИ БЕЗО-
ПАСНОСТИ, ПРОВЕРКА, Места осмотра после
столкновения.>
1) При боковом столкновении (если сработала
боковая подушка безопасности)
• Узел модуля боковой подушки безопасности
• Датчик боковой подушки безопасности
• Вспомогательный датчик определения уров-
ня безопасности
• Узел подушки спинки сиденья
• Узел каркаса спинки сиденья
• Узел чехла спинки сиденья
2) При выявлении повреждений при визуаль-
ной проверке.
• Узел подголовника
• Стопорная втулка подголовника
• Наружная направляющая сиденья
• Внутренняя направляющая сиденья
• Крышка шарнира наклона спинки сиденья
• Рычаг регулировки высоты сиденья
• Рычаг регулировки наклона спинки сиденья
• Жгут проводов боковой подушки безопас-
ности и разъем со стороны кузова.
• Крышка и монтажный кронштейн вспомога-
тельного датчика определения уровня безо-
пасности
3) При боковом столкновении (если боковая
подушка безопасности не сработала)
Проведите визуальный осмотр сиденья, моду-
ля подушки безопасности и датчика. При выяв-
лении повреждений или трещин, замените их
новыми.
Обратите особое внимание на наличие пов-
реждений на корпусе модуля подушки безо-
пасности, монтажном кронштейне и разъеме
жгута проводов.
4) Если боковое столкновение не имело места
(загрязнение или повреждение чехла)
Замените соответствующую деталь новой.
