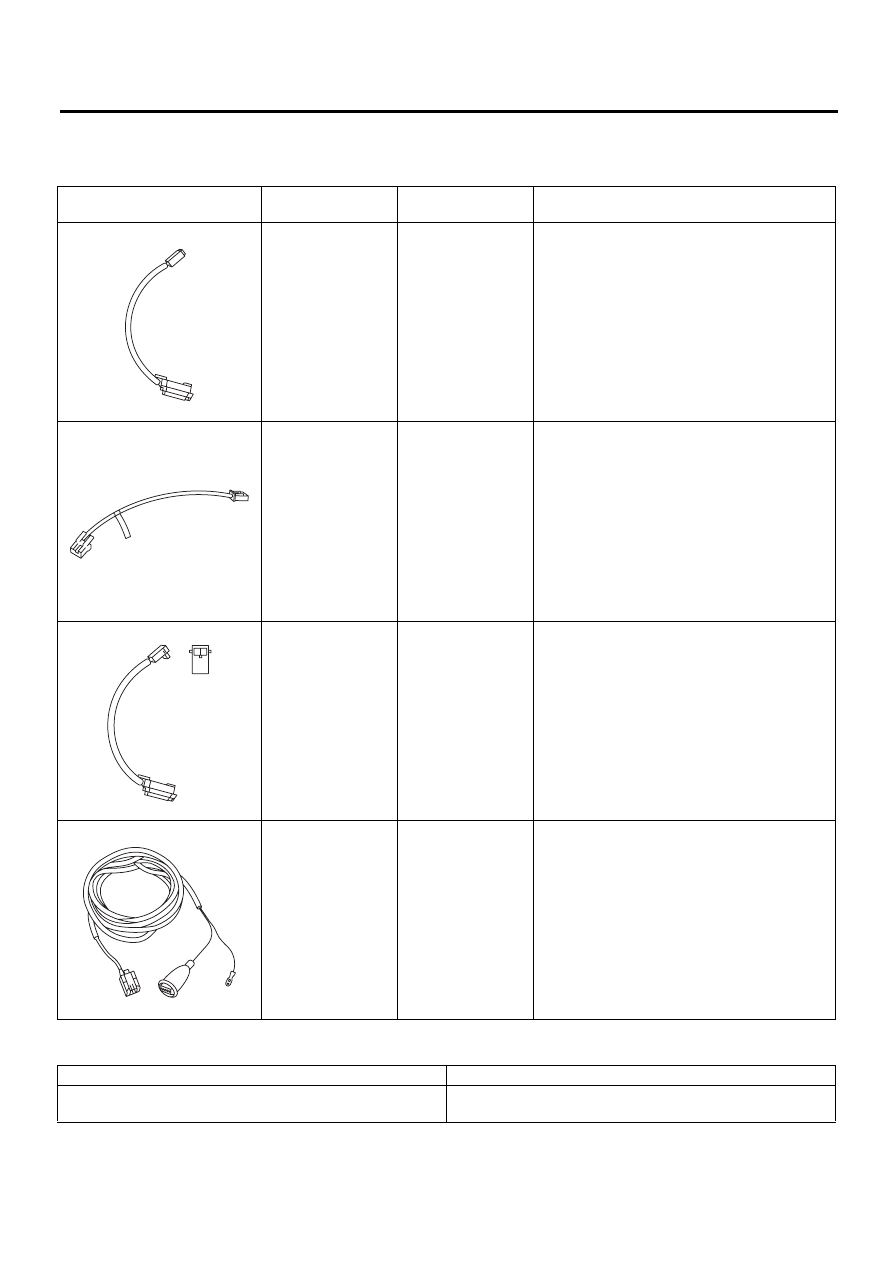

AB-8

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

98299FC030

АДАПТЕР А ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ

• Используется для активации модуля боко-
вой подушки безопасности.
• Используется для активации модуля по-
душки-шторки безопасности.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).

98299SA030

АДАПТЕР Е ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ

• Используется для активации модуля по-
душки безопасности водителя.
• Используется для активации модуля по-
душки безопасности переднего пассажира.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).

98299SA010

АДАПТЕР D ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ АКТИВАЦИИ

• Используется для активации модуля по-
душки безопасности водителя.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).
• Не подлежит повторному использованию.

98299PA030

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ АКТИВА-
ЦИИ

• Используется для активации модуля по-
душки безопасности.
• Используется вместе с соответствующим
адаптером приспособления для активации.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

TORX

®

 T30

Используется для снятия и установки модуля подушки бе-
зопасности водителя.

ST98299FC030

ST98299SA030

ST98299SA010

ST98299PA030

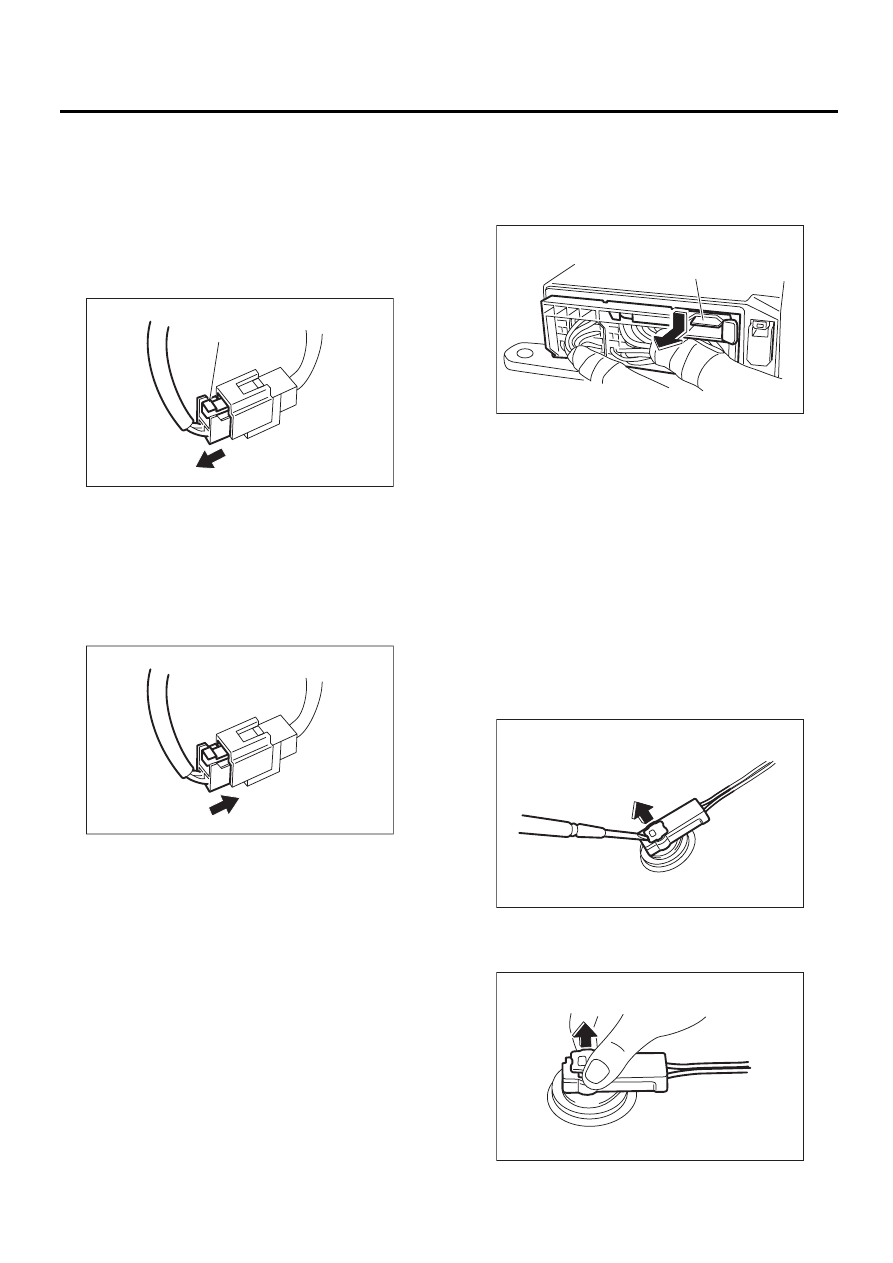

AB-9

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

2. Разъем модуля подушки

безопасности

A: ПРОЦЕДУРА

1. ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ

1) Как отсоединить:
Нажмите на фиксатор (А) и отсоедините разъ-
ем.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться в том, что разъем за-
фиксирован.

2. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ

1) Как отсоединить:
Нажмите на пластину (А) рычага блокировки и
отведите рычаг блокировки наружу.

2) Как подсоединить:
Вставьте разъем и надежно зафиксируйте ры-
чаг блокировки, вдавив его вовнутрь.
ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на себя,
чтобы убедиться, что разъем зафиксирован.

3. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ, ПРЕДНАТЯЖИТЕЛЬ
И ПРЕДНАТЯЖИТЕЛЬ ПОЯСНОЙ ЛЯМКИ
РЕМНЯ БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Плоской отверткой подденьте нажим-
ной фиксатор, отведите его вверх и разбло-
кируйте.

(2) Потяните разъем, чтобы отсоединить
его от узла модуля подушки безопасности
водителя или от узла натяжителя.

AB-01637

(A)

AB-01638

AB-01751

(A)

AB-00478

AB-00479

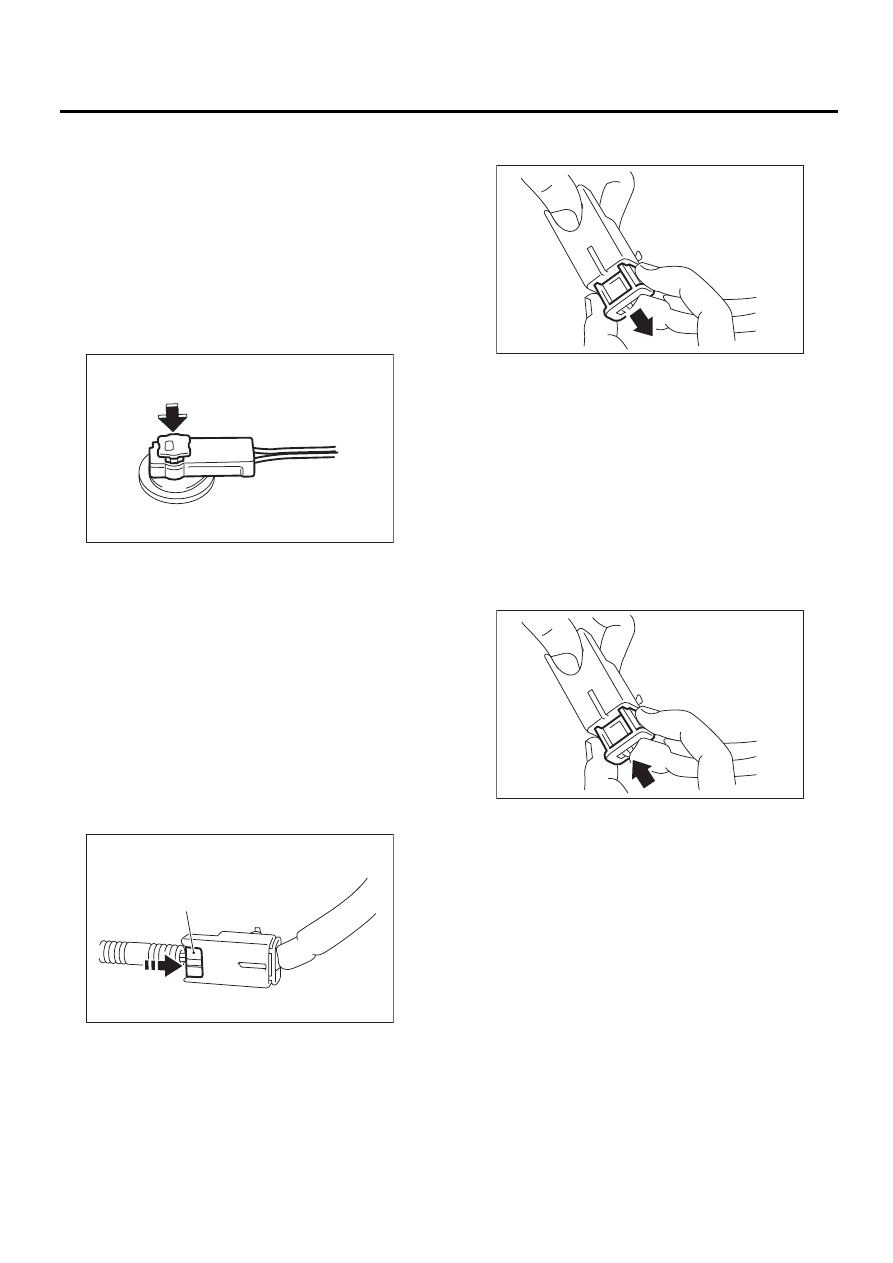

AB-10

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

2) Как подсоединить:
Подсоедините разъем в порядке, обратном от-
соединению. На данном этапе, обязательно
вставляйте нажимной фиксатор до упора, пока
не услышите характерный щелчок фиксации.

ОСТОРОЖНО:
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться в том, что разъем за-
фиксирован.
• Не забудьте заблокировать разъем, на-
жав на нажимной фиксатор.

ПРИМЕЧАНИЕ:
Разъем не может быть подсоединен, если он
заблокирован нажимным фиксатором. Разбло-
кируйте фиксатор и подсоедините разъем.

4. ПОДУШКА БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (МЕЖДУ ОСНОВНЫМ
ЖГУТОМ ПРОВОДОВ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ И
ПОВОРОТНЫМ РАЗЪЕМОМ РУЛЕВОЙ
КОЛОНКИ) И БОКОВАЯ ПОДУШКА
БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Отведите скользящий фиксатор (A) в на-
правлении стрелки.

(2) Отсоедините разъем, удерживая сколь-
зящий фиксатор в отведенном положении.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться в том, что разъем за-
фиксирован.

AB-00480

AB-00722

(A)

AB-00022

AB-00023

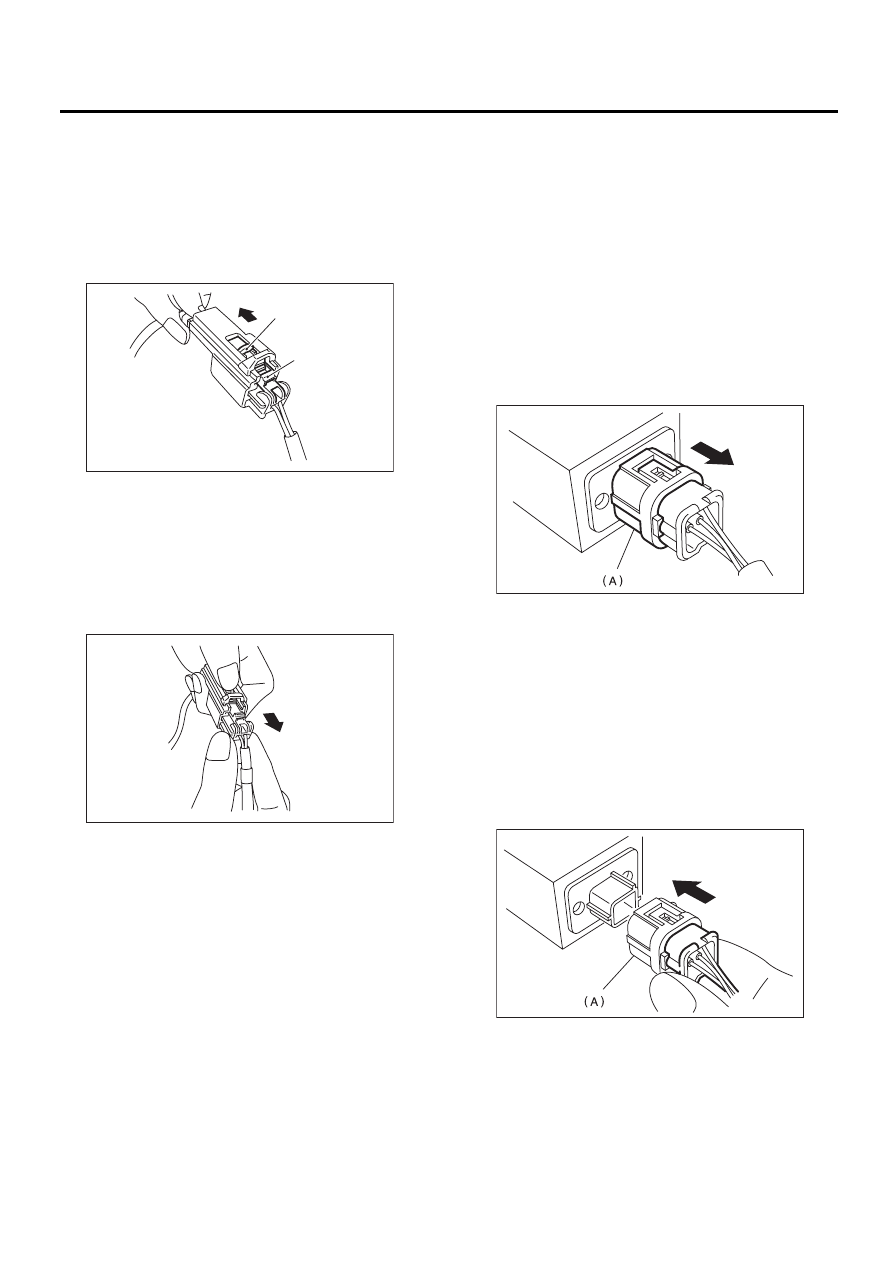

AB-11

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

5. БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ И ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Нажмите на фиксирующий рычаг (A).
(2) Прижав фиксирующий рычаг (А) внутрь,
переместите скользящий фиксатор (B) в на-
правлении стрелки.

(3) Удерживая скользящий фиксатор в от-
веденном положении, отпустите фиксирую-
щий рычаг (для возврата в исходное поло-
жение) и отсоедините разъем.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

6. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА, ДАТЧИК БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ, ДАТЧИК
ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ
И ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК
ОПРЕДЕЛЕНИЯ УРОВНЯ
БЕЗОПАСНОСТИ

1) Как отсоединить:
Удерживая наружную часть (A), потяните ее в
направлении стрелки.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
• При подсоединении разъема наружная
часть (А) отводится назад. Не держитесь за
нее рукой.
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться в том, что разъем за-
фиксирован.

AB-00017

(A)

(B)

AB-00018

AB-00024

AB-00025
