AC-32

Конденсатор

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

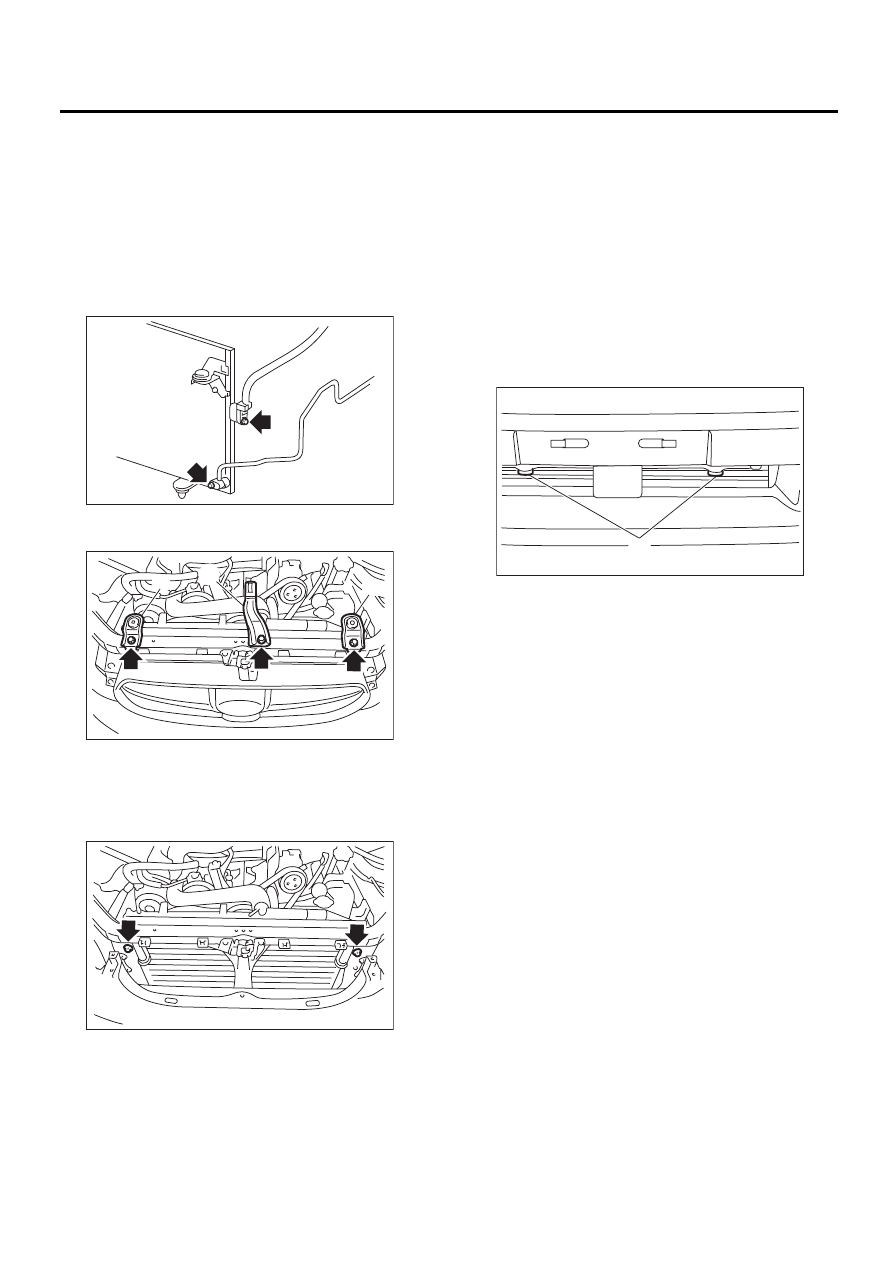

14.Конденсатор

A: СНЯТИЕ

1) Осуществите выпуск хладагента при помо-
щи системы регенерации хладагента. <См. AC-
18, ПРОЦЕДУРА, Порядок регенерации хлада-
гента.>
2) Отсоедините провод массы от аккумулятора.
3) Отсоедините напорный шланг и трубку от
конденсатора.

4) Снимите кронштейн радиатора (A) и стойку ка-
пота (В).

5) Снимите переднюю решетку. <См. EI-25,
СНЯТИЕ, Решетка радиатора.>
6) Снимите два болта. Поднимая конденсатор,
извлеките его из места установки между ради-
атором и панелью радиатора.

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить ребра конденсатора. При поврежде-
нии ребра, устраните неисправность при по-
мощи отвертки с тонким жалом.

• При замене конденсатора долейте в комп-
рессор соответствующее количество комп-
рессорного масла. <См. AC-23, ЗАМЕНА, Ком-
прессорное масло.>

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

ОСТОРОЖНО:
Замените уплотнительные кольца на шлан-
гах и трубках новыми, затем нанесите комп-
рессорное масло. Убедитесь в том, что ниж-
няя направляющая (А) конденсатора совпа-
дает с отверстиями на панели радиатора.

2) Заправьте систему хладагентом. <См. AC-
19, ПРОЦЕДУРА, Порядок заправки хладаген-
та.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-8, БЛОК КОН-
ДИЦИОНИРОВАНИЯ ВОЗДУХА, УЗЕЛ, Об-
щие сведения.> <См. CO(H4SO)-6, РАДИА-
ТОР И ВЕНТИЛЯТОР РАДИАТОРА, УЗЕЛ,
Общие сведения.>

C: ПРОВЕРКА

1) Проверьте, не забились ли пластины кон-
денсатора насекомыми или мусором. При необ-
ходимости, продуйте пластины сжатым возду-
хом или промойте водой.
2) Проверьте конденсатор на предмет утечки
масла. При обнаружении неисправности заме-
ните конденсатор новым.

AC-00775

AC-00776

(A)

(A)

(B)

AC-00777

AC-00631

(A)

AC-33

Блок отопителя и охлаждения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

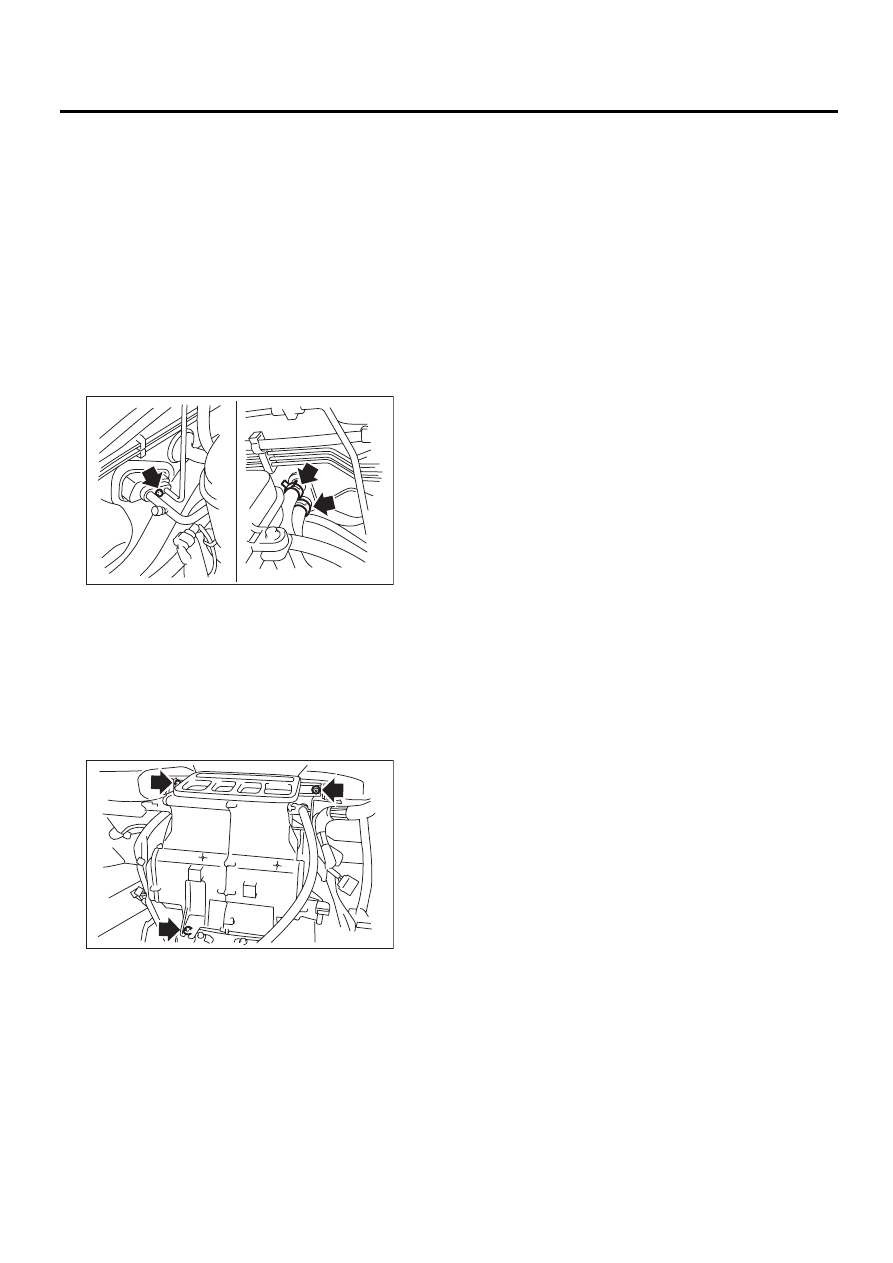

15.Блок отопителя

и охлаждения

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Осуществите выпуск хладагента при помощи
системы регенерации хладагента. <См. AC-18,
ПРОЦЕДУРА, Порядок регенерации хладаген-
та.>
3) Слейте охлаждающую жидкость из радиатора.
4) Отверните болты крепления расширитель-
ного клапана и трубки в моторном отсеке. Что-
бы снять шланги, отсоедините хомуты шланга
отопителя в моторном отсеке.

5) Снимите панель приборов. <См. EI-59, СНЯ-
ТИЕ, Узел панели приборов.>
6) Снимите опорную балку.
7) Снимите узел электродвигателя вентилято-
ра салона. <См. AC-24, СНЯТИЕ, Узел электро-
двигателя вентилятора отопителя.>
8) Отсоедините разъем привода.
9) Отверните болты и гайки и снимите блок
отопителя и охлаждения.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Заправьте систему хладагентом. <См. AC-19,
ПРОЦЕДУРА, Порядок заправки хладагента.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-5, БЛОК ОТО-
ПИТЕЛЯ И ОХЛАЖДЕНИЯ, УЗЕЛ, Общие
сведения.>

AC-00921

AC-01596

AC-34

Испаритель

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

16.Испаритель

A: СНЯТИЕ

1) Осуществите выпуск хладагента при помощи
системы регенерации хладагента. <См. AC-18,
ПРОЦЕДУРА, Порядок регенерации хладаген-
та.>
2) Снимите блок отопителя и охлаждения с ку-
зова автомобиля. <См. AC-33, СНЯТИЕ, Блок
отопителя и охлаждения.>
3) Отверните винт и снимите нижний кожух
отопителя.
4) Снимите испаритель.

ОСТОРОЖНО:
При замене испарителя долейте в новый ис-
паритель соответствующее количество
компрессорного масла. <См. AC-23, ЗАМЕ-
НА, Компрессорное масло.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

AC-35

Шланги и трубки

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

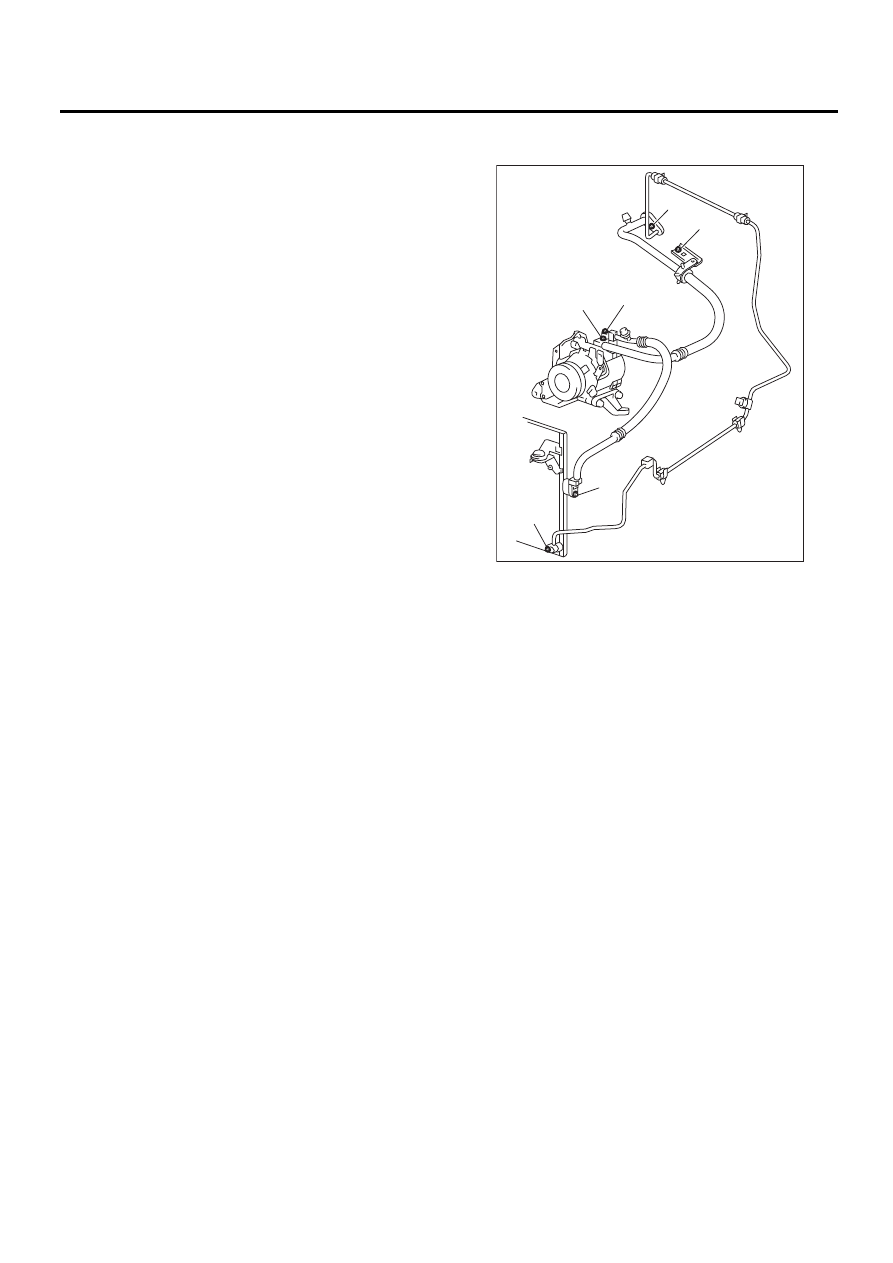

17.Шланги и трубки

A: СНЯТИЕ

ОСТОРОЖНО:
• Не прикладывайте значительных усилий
при подсоединении/отсоединении шлангов.
После установки убедитесь, что шланги не
перекручены и не испытывают растягиваю-
щей нагрузки.
• Закройте отсоединенные шланги при по-
мощи заглушек или виниловой пленки, что-
бы не допустить попадания внутрь посто-
ронних предметов.
1) Отсоедините провод массы от аккумулятора.
2) Осуществите выпуск хладагента при помо-
щи системы регенерации хладагента. <См. AC-
18, ПРОЦЕДУРА, Порядок регенерации хлада-
гента.>
3) Снимите монтажный болт блока испарителя
(A) и болт кронштейна шланга низкого давле-
ния (B).
4) Отверните болты крепления шланга низкого
давления (C).
5) Отсоедините шланг низкого давления от
блока испарителя.
6) Отсоедините шланг низкого давления от
компрессора.
7) Снимите шланг низкого давления с автомо-
биля.
8) Отверните болт крепления шланга высокого
давления (D).
9) Отсоедините шланг высокого давления от
компрессора.
10) Отсоедините шланг высокого давления от
конденсатора.
11) Снимите шланг высокого давления с авто-
мобиля.
12) Отверните болт крепления трубки высоко-
го давления (E).

13) Снимите трубку высокого давления с авто-
мобиля.

B: УСТАНОВКА

ОСТОРОЖНО:
• Не прикладывайте значительных усилий
при подсоединении/отсоединении шлангов.
После установки убедитесь, что шланги не
перекручены и не испытывают растягиваю-
щей нагрузки.
• Закройте отсоединенные шланги при по-
мощи заглушек или виниловой пленки, что-
бы не допустить попадания внутрь посто-
ронних предметов.
1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Заправьте систему хладагентом. <См. AC-19,
ПРОЦЕДУРА, Порядок заправки хладагента.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-8, БЛОК КОН-
ДИЦИОНИРОВАНИЯ ВОЗДУХА, УЗЕЛ, Об-
щие сведения.>

C: ПРОВЕРКА

Проверьте шланги на предмет трещин, повреж-
дений или вздутий. В случае обнаружения не-
исправностей замените их новыми.

(A)

(B)

AC-00929

(C)

(D)

(D)

(E)
