Subaru Legacy (2008 год). Руководство - часть 932

AC-24

Узел электродвигателя вентилятора салона

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

7. Узел электродвигателя

вентилятора салона

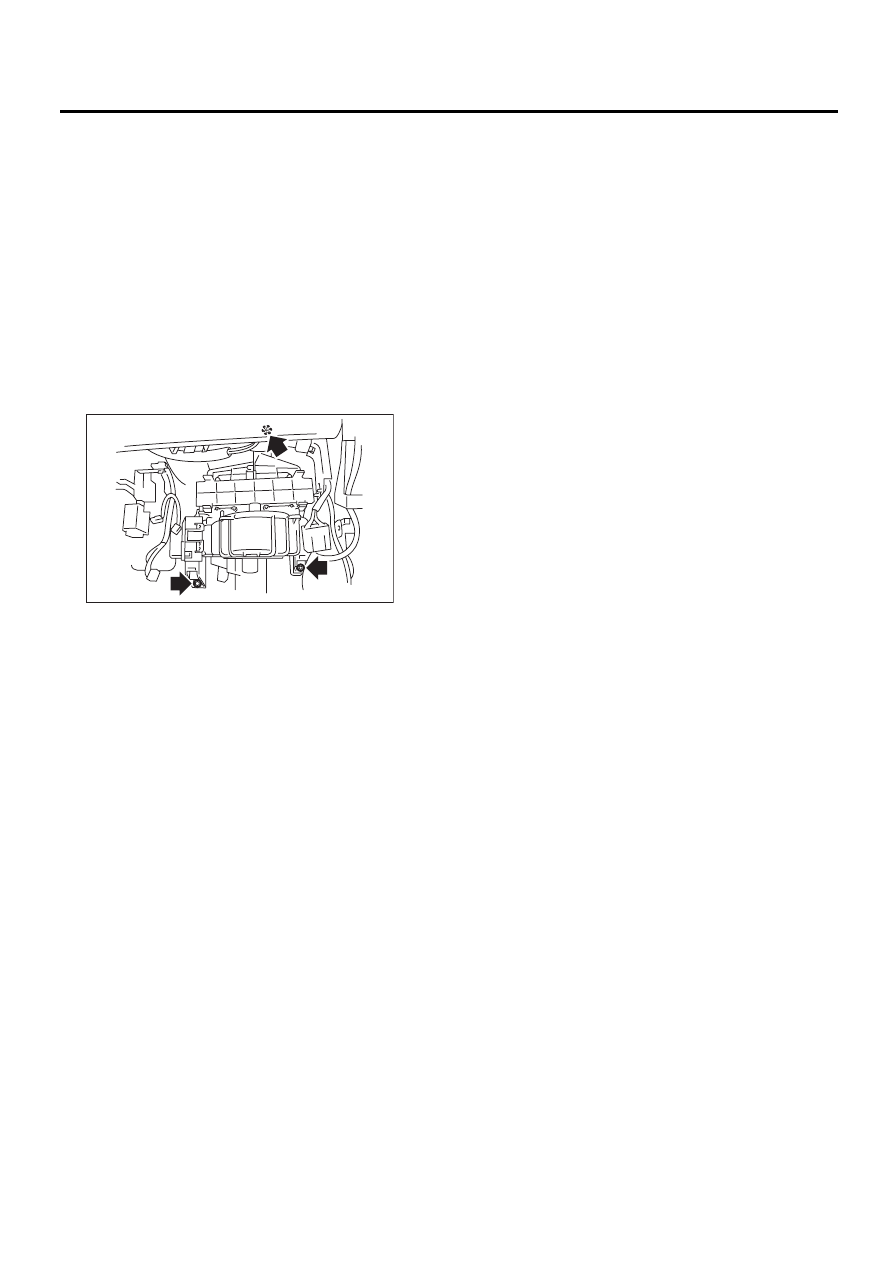

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Отсоедините разъемы блока управления
кондиционером, привода заслонки воздухоза-
борника, электродвигателя вентилятора ото-
пителя, транзистора большой мощности и ре-
зистора вентилятора отопителя.

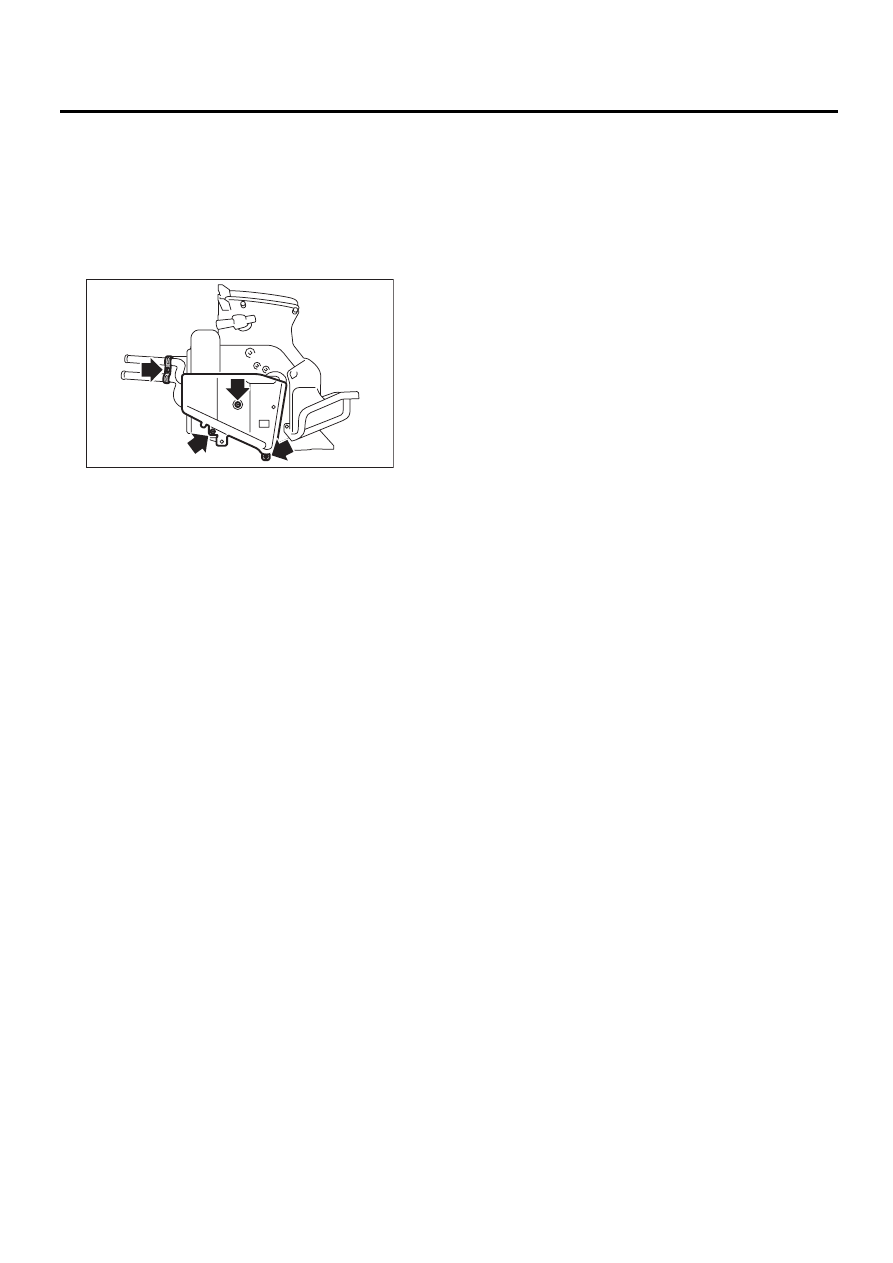

4) Ослабьте болты и гайки для того, чтобы
снять узел электродвигателя вентилятора са-
лона.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-5, БЛОК ОТО-
ПИТЕЛЯ И ОХЛАЖДЕНИЯ, УЗЕЛ, Общие
сведения.> <См. AC-6, УЗЕЛ ЭЛЕКТРОДВИ-
ГАТЕЛЯ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ, УЗЕЛ,
Общие сведения.>

AC-00914

AC-25

Электродвигатель вентилятора отопителя

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

8. Электродвигатель

вентилятора отопителя

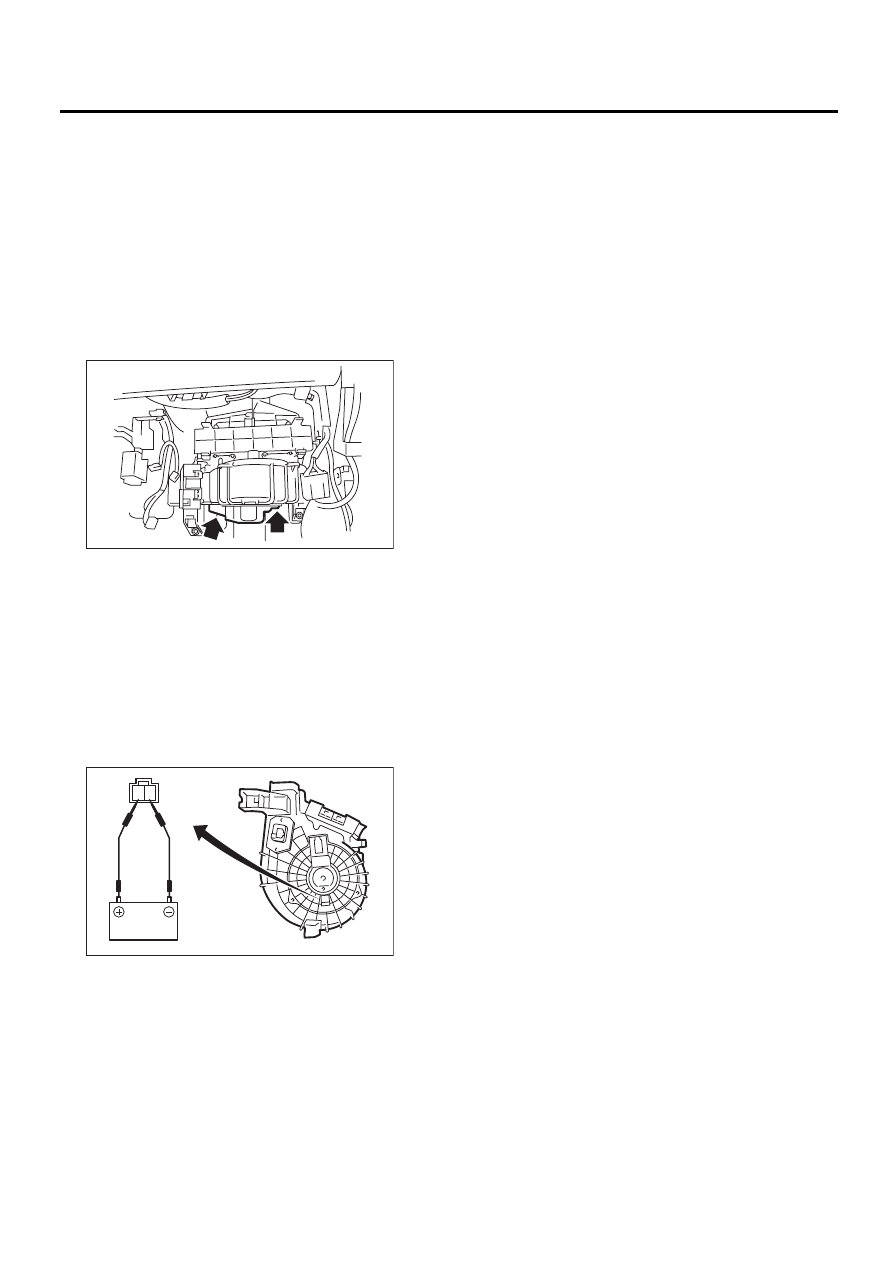

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку отделения для
перчаток. <См. EI-54, СНЯТИЕ, Отделение для
перчаток.>

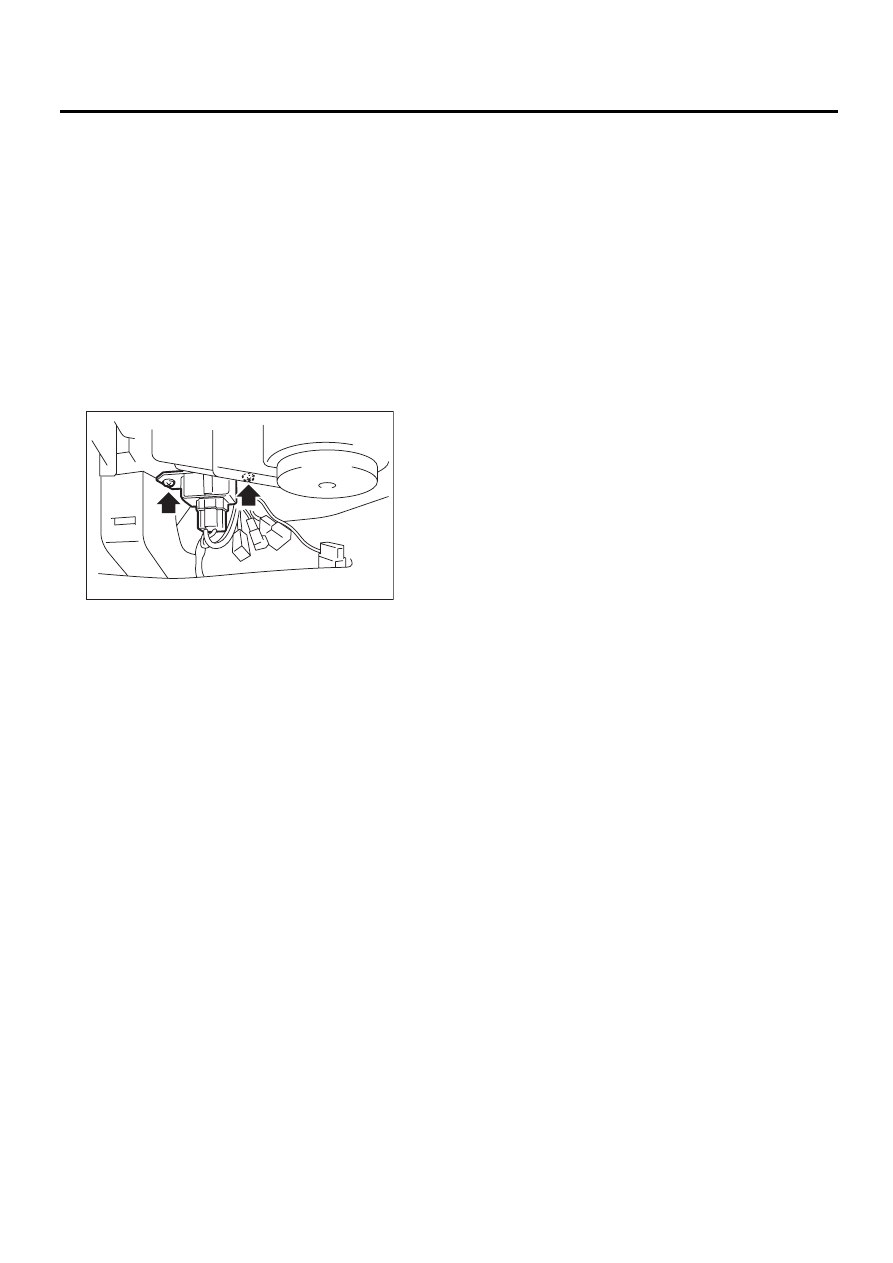

3) Отсоедините разъем электродвигателя вен-
тилятора.
4) Ослабьте винт и снимите электродвигатель
вентилятора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Подсоедините положительную клемму аккуму-
ляторной батареи к клемме №2 разъема элек-
тродвигателя вентилятора, а отрицательную
клемму к клемме №1. Проверьте электродви-
гатель вентилятора на предмет плавности вра-
щения.

AC-00957

AC-00915
